内螺纹连接手轮式截止阀三维设计作品

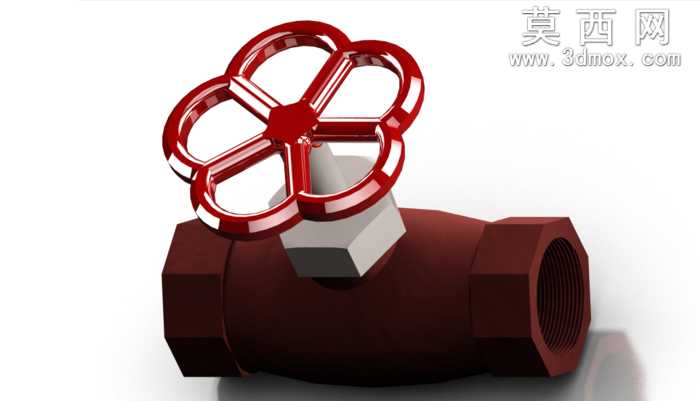

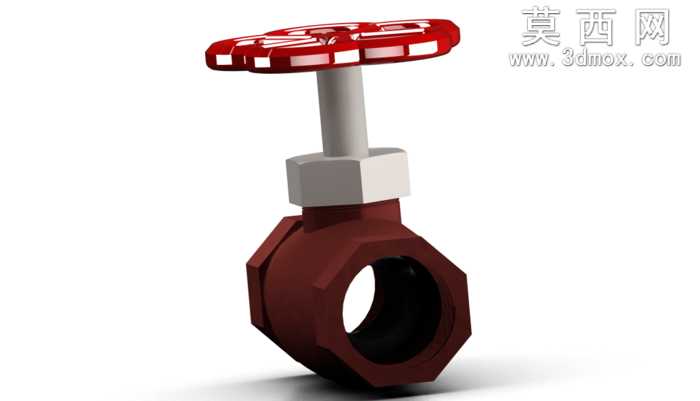

本作品为内螺纹连接式截止阀的三维设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，严格遵循民用管道截止阀的通用尺寸规范，对阀体、阀瓣、阀杆、手轮、密封压盖等全部零部件进行独立建模后完成总装配，各部件间的配合间隙、运动行程均符合实际产品的装配要求，可完整模拟手轮旋转带动阀杆升降、实现管路通断控制的运动过程。渲染阶段采用写实材质表现方案，阀体部分赋予铸铁类哑光金属材质，还原铸造成型后的深棕褐金属质感，表面添加细微的铸造肌理与哑光反光效果，避免过度光滑的失真表现；手轮部分采用亮红色烤漆金属材质，模拟工业阀门常用的红色警示涂装，通过环境反射与高光参数调整，还原烤漆表面光滑亮泽的质感，边缘处添加细微的倒角反光，突出金属冲压手轮的圆润轮廓；阀杆与压盖部分采用镀锌银灰色金属材质，区分不同部件的材质差异，提升模型的辨识度。结构设计上，阀体采用角式内螺纹连接结构，两端内螺纹孔符合通用管路螺纹标准，可直接与同规格外螺纹管道对接；阀瓣密封面采用平面密封结构，保证关闭状态下的管路密封性能；手轮采用五瓣梅花式镂空结构，既符合工业阀门手轮的操作受力需求，也通过镂空设计减轻手轮自重，同时提升外观辨识度；阀杆与阀体之间设置压盖密封结构，模拟实际产品的填料密封区域，还原真实截止阀的密封设计逻辑。设计过程中优先考虑模型的工程实用性，所有零部件未做过度艺术化夸张处理，尺寸比例、结构布局均参考市面主流民用管道截止阀的实物参数，可用于阀门结构教学、管路系统装配演示、产品宣传渲染素材制作等场景，模型完成装配后经过干涉检查，不存在部件间的运动干涉问题，可直接用于运动仿真动画制作，也可导出为通用三维格式用于不同软件平台的二次编辑与方案展示。
