气动系统手动换向控制阀三维结构设计

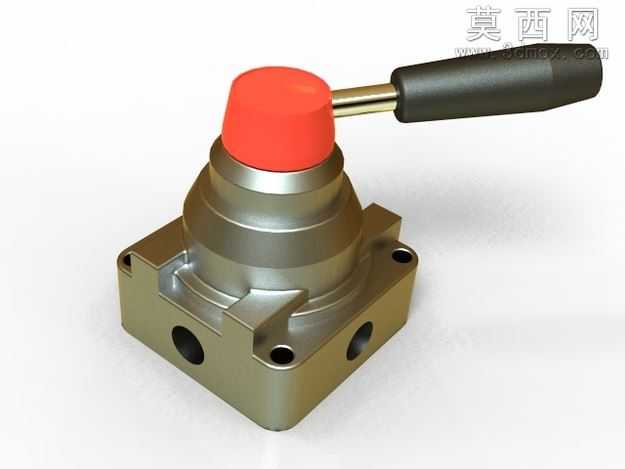

本作品为气动系统用手动换向控制阀的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从底部安装基座开始绘制，精准还原方形基座上的四个安装定位孔、三个气路通口的位置与孔径参数，保证基座的安装适配性与气路连通的结构合理性。阀体主体部分采用逐层拉伸加倒角过渡的建模方式，还原金属阀体的阶梯式圆柱外形，对各段衔接处做圆角处理，避免应力集中的结构缺陷，同时还原阀体内部的阀芯安装腔、密封槽等隐蔽结构，保证整体结构的装配合理性。操作手柄部分分为金属连接杆与防滑握套两个模块，金属杆采用圆柱拉伸建模，还原与阀芯的连接卡位结构，握套部分采用曲面建模绘制符合人体工学的握持弧度，表面做细微的防滑纹理处理，顶部的红色操作按钮采用凸台拉伸加圆角包覆，还原按钮的按压行程结构。渲染阶段采用KeyShot完成材质与光影调试，阀体基座与主体部分赋予哑光金属材质，调整金属粗糙度参数模拟铸铝件的磨砂金属质感，还原金属表面的细微颗粒纹理；操作握套赋予黑色哑光橡塑材质，调整材质的漫反射参数模拟橡胶的柔和反光效果；顶部按钮赋予亮面红色塑料材质，适当提高材质反光度突出按钮的醒目提示作用；金属连接杆赋予抛光金属材质，模拟镀铬杆件的亮面金属质感。布光采用三点布光法，主光源从侧上方打亮阀体主体，突出金属材质的明暗层次，辅助光源补亮底部基座的暗部细节，避免安装孔等结构出现死黑区域，背景采用浅灰色渐变背景，突出手阀本身的结构细节，最终渲染图清晰展现手阀的外观形态与各部件的材质区分。设计过程中严格遵循气动手动阀的行业设计规范，重点保证手柄操作的转动行程与阀芯换向的动作匹配，各连接部位的密封结构预留合理的安装间隙，安装基座的孔位尺寸符合通用气动元件的安装标准，既保证模型的外观还原度，也满足结构原理展示、虚拟装配验证的使用需求，可用于气动系统教学演示、产品方案展示、虚拟样机调试等场景。
