钣金类注塑模具三维结构设计

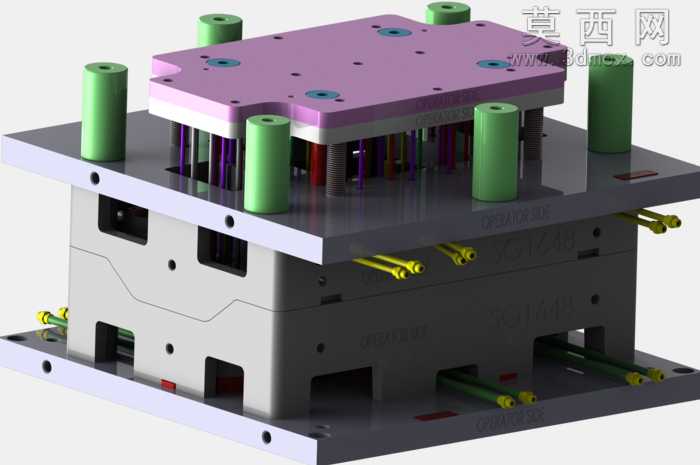

本作品为针对钣金类塑件设计的注塑模具三维结构模型，建模过程严格遵循注塑模具设计规范，完整还原了标准两板模的全部核心结构。建模阶段以模架为基础搭建整体框架，依次完成定模座板、定模板、动模板、动模支承板、垫块、动模座板等模架组件的参数化建模，所有板件的安装孔、避空孔、冷却水道孔均按照实际加工要求做布尔运算处理，保证各组件装配无干涉。模型中绿色导柱导套组件做了清晰的材质区分，还原了导柱的导向定位功能，导套与定模板的过盈配合、导柱与动模板的滑动配合结构均做了细节呈现，合模时的导向定位精度可通过结构直观体现。浇注系统部分还原了侧浇口的流道布局，黄色的冷却水路接头清晰标注了冷却回路的外接位置，模具内部的冷却水道沿型腔周边均匀排布，可保证注塑过程中型腔温度均匀，减少塑件成型翘曲缺陷。顶出系统部分还原了顶针、复位杆的排布结构，弹簧复位组件做了分层色彩区分，可直观看到开模后顶出机构将成型塑件从动模侧顶出、合模时弹簧带动顶出机构复位的运动逻辑。材质渲染阶段对不同功能组件做了差异化材质处理：模架板件采用磨砂钢材材质，还原模具钢的哑光金属质感；导柱导套采用亮面硬质合金材质，体现导向零件的高耐磨特性；冷却接头采用黄铜材质，还原标准五金接头的外观特征；顶部承板采用紫色阳极氧化铝材质区分不同功能层，让整体结构层次清晰，便于快速识别各部分功能。设计思路上，该模具针对带钣金嵌件的注塑产品设计，模腔布局充分考虑了钣金嵌件的安装定位空间，在动模侧预留了嵌件安放的定位结构，合模后可牢固固定钣金嵌件，避免注塑过程中嵌件移位；模具的分型面沿塑件轮廓设计，保证开模时塑件留于动模侧，便于顶出脱模；所有结构的尺寸参数均参考标准模架规格设定，具备实际加工参考价值，可直接用于同类钣金嵌件注塑模具的设计参考，帮助设计人员快速理解带嵌件注塑模的结构逻辑与排布要点。
