八腔拧松注塑模具结构设计方案

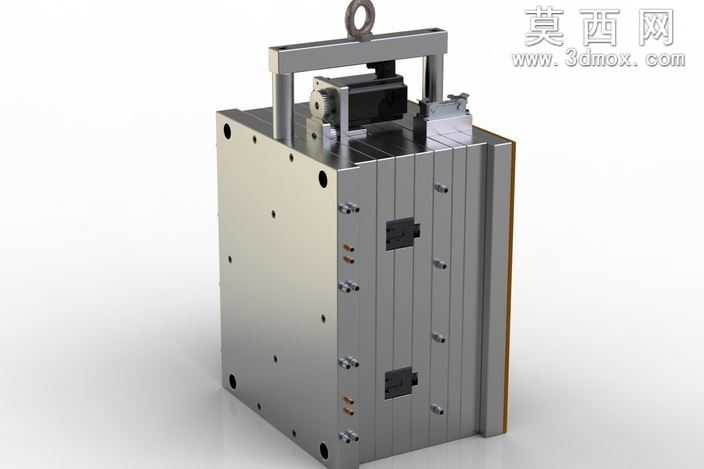

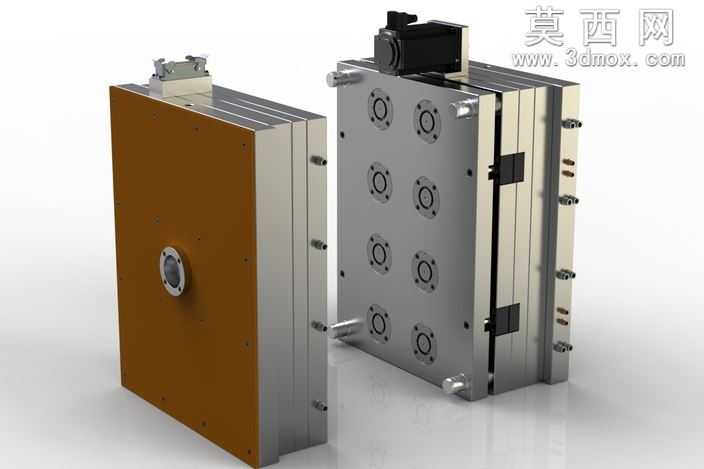

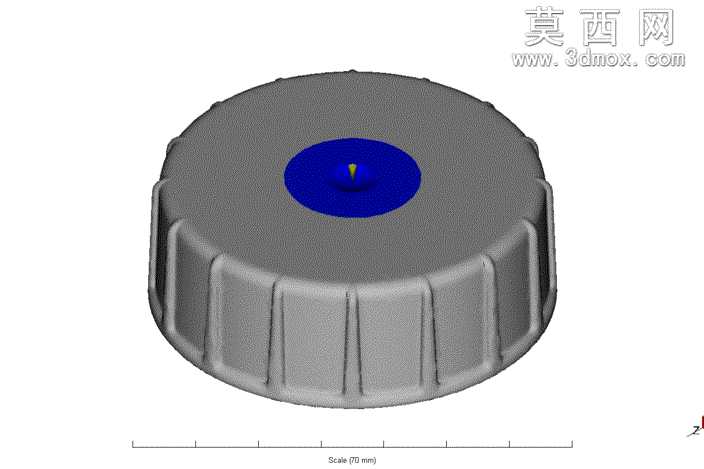

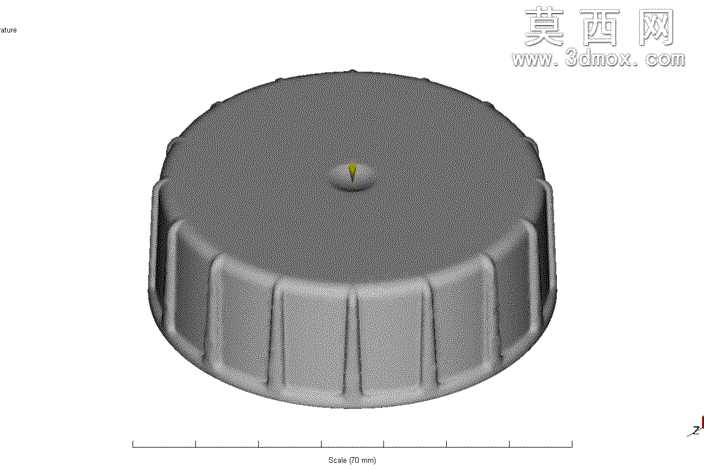

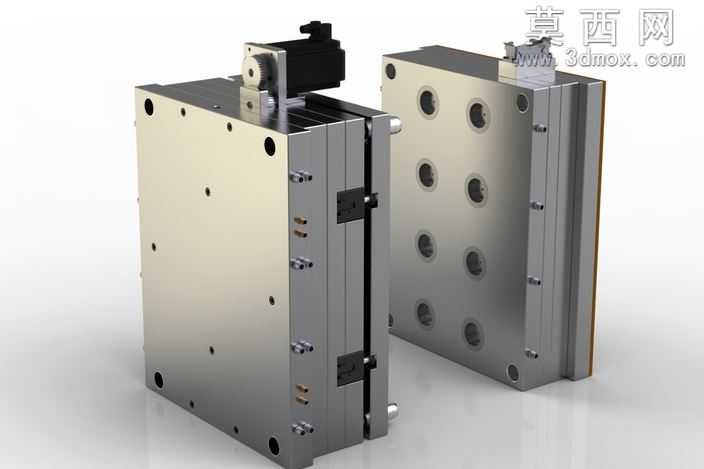

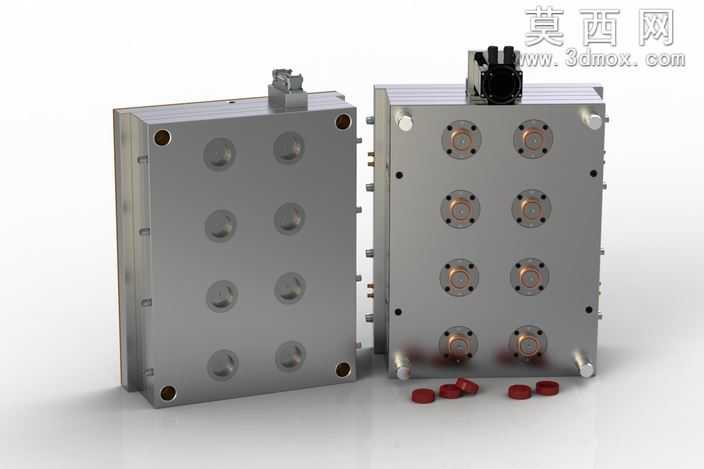

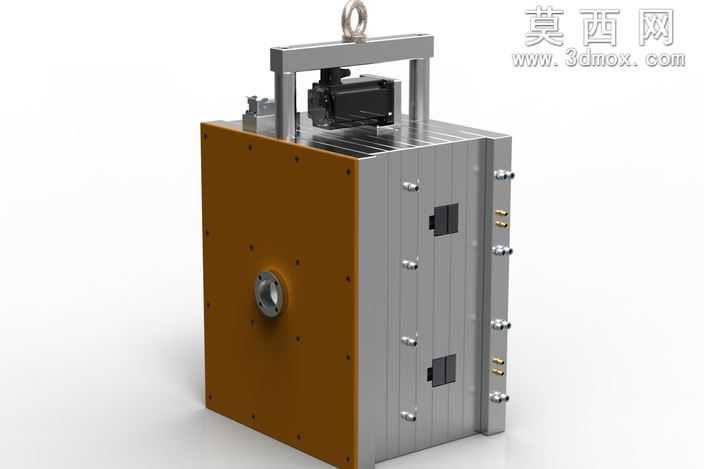

本套作品为八腔拧下盖注塑模具的三维设计成果，整体采用标准模架结构布局，前后模拆分逻辑清晰，针对拧松类塑料盖的成型需求做了专属结构适配。建模阶段围绕量产注塑的工艺要求展开，首先确定一模八腔的型腔排布方案，采用对称式两列四行布局，保证各型腔进胶平衡，缩短成型周期，适配批量生产的效率需求。模具的型腔部分针对拧松盖的螺纹特征做了精准的结构还原，每个型腔对应独立的成型镶件，镶件采用可拆分式设计，既方便后续加工修模，也能在局部磨损时单独更换，降低模具维护成本。前后模的合模定位采用精密导柱导套结构，保证合模时的对位精度，避免成型过程中出现披锋、错位等成型缺陷。水路设计采用环绕式布局，覆盖所有型腔周边区域，保证模温均匀，减少塑件成型后的收缩变形差异，提升产品尺寸一致性。渲染阶段还原了模具金属材质的真实质感，模架部分呈现钢材的哑光金属质感，型腔镶件部分表现出精加工后的金属光泽，配套的红色塑件成品也还原了塑料材质的色泽与质感，直观呈现模具开合状态与最终成型产品的对应关系。设计过程中针对拧松盖的脱模需求做了结构考量，保证成型后塑件可以顺利脱出，不会损伤盖体的螺纹与外观面。整套模型完整还原了模具的各个组成部件，包括紧固螺丝、定位结构、锁模部件等细节，结构严谨符合注塑模具的设计规范，能够直观展现多腔注塑模具的工作原理与结构组成，模流分析环节针对进胶平衡、冷却效率、翘曲变形等维度做了仿真验证，确保设计方案具备实际生产的可行性，可作为同类多腔螺纹盖注塑模具设计的参考方案，帮助设计人员理解多腔模具的排布逻辑、结构设计要点与量产适配思路。
