美标150磅级可锻铸铁螺纹管件系列模型

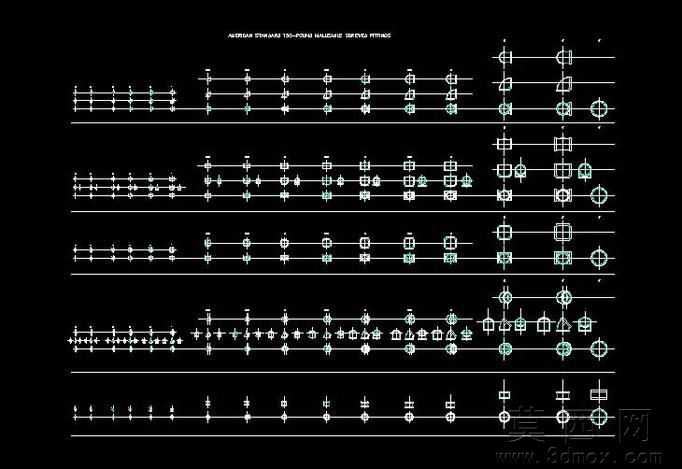

本套模型为美国标准150磅级可锻铸铁螺纹管件全系列设计，覆盖1/8英寸到8英寸全通径规格，建模阶段严格遵循ASME B16.3可锻铸铁螺纹管件尺寸规范，先通过参数化草图绘制各类管件的截面轮廓，针对直通、弯头、三通、四通、异径接头、管帽、活接等不同品类，分别建立特征驱动的建模模板，通过全局变量控制管件的公称通径、螺纹长度、壁厚、中心距等核心尺寸，修改参数即可快速生成对应规格的管件模型，大幅提升系列化建模效率。参数设计环节，所有螺纹规格匹配NPT美制锥管螺纹标准，密封面角度、螺纹牙型公差、管件承压壁厚均经过标准校验，150磅级对应的常温工作压力参数完全符合工业管道系统的使用要求，不同规格管件的连接尺寸完全匹配，可直接拼接组装成完整的管路系统。渲染与材质设置上，为可锻铸铁基体赋予了对应铸铁材质的哑光金属质感，螺纹部位做了细微的加工纹理处理，不同类型的管件通过颜色区分标识，预览图采用黑底白线的工程图风格展示，清晰呈现全系列管件的外形轮廓与接口特征，方便使用者快速识别管件类型。结构原理方面，该系列管件依靠锥管螺纹的过盈配合实现管路密封，弯头类管件用于改变管路走向，三通、四通类用于管路分流合流，异径接头用于不同通径管路的过渡连接，管帽用于管路末端封堵，活接用于需要频繁拆装的管路节点，所有管件的流通内径经过优化，尽可能降低管路流体阻力，满足给排水、暖通、低压工业流体输送的使用需求。软件兼容层面，模型提供AutoCAD格式源文件，同时兼容主流三维机械设计软件，可直接导入SolidWorks、UG、Pro/E等软件进行二次编辑，也可导出为STEP、IGS等通用格式用于不同软件间的协同设计，文件体积精简，无冗余特征，在各类设计软件中均可流畅打开编辑。研发教学应用上，该套模型可用于管道系统设计的选型参考，帮助设计人员快速完成管路布局的三维装配，也可作为机械制图、管道工程课程的教学案例，帮助学习者掌握美标管件的尺寸规范、螺纹连接原理、管路系统设计逻辑，还可用于五金管件生产企业的产品选型手册制作、产品宣传展示，以及家装工装水电设计的素材调用，覆盖从工业设计到教学实训的多场景使用需求。
