手动曲柄连杆式快速压紧夹具结构

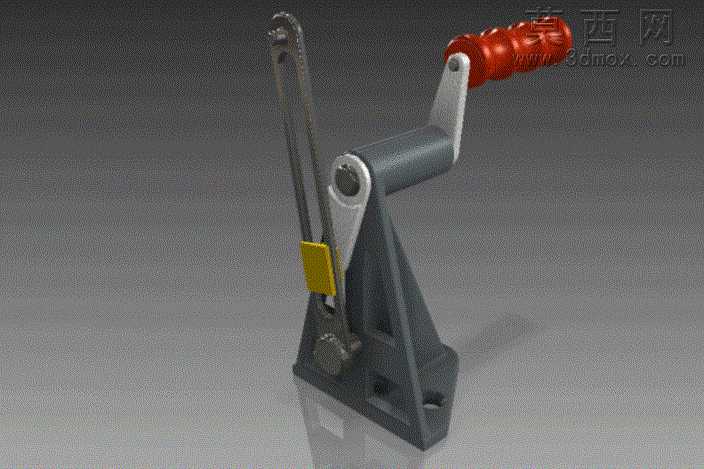

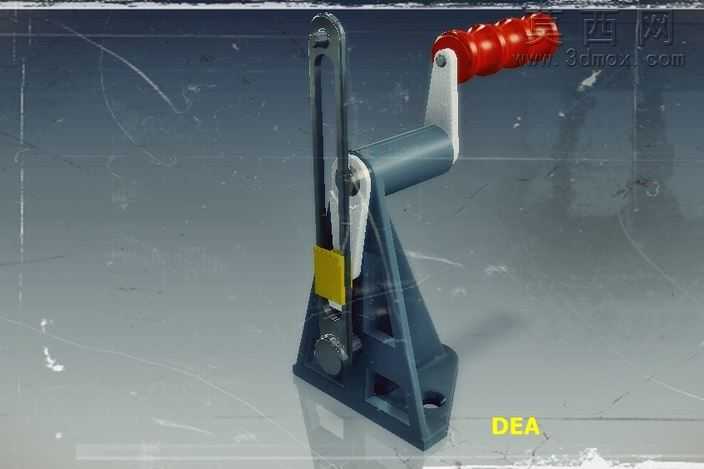

本作品为手动操作的曲柄连杆式压紧夹具三维建模成果，建模过程严格遵循机械工装的实际设计逻辑，先完成整体安装底座的结构搭建，底座采用带加强筋的三角支撑构型，预留对应安装固定孔位，保证整体结构的安装稳定性与支撑刚性，建模时对底座的壁厚、加强筋的过渡圆角做了符合机加工工艺的参数设置，避免出现应力集中的不合理结构。随后依次完成转轴支座、驱动曲柄、操作手柄、连杆传动件、压头执行件的独立建模，各零件间的装配配合完全按照实际机械装配关系设置，转动副处预留合理的装配间隙，保证机构运动过程无卡滞、无干涉。渲染阶段针对不同零件的材质特性做了区分设置：底座与金属结构件采用哑光铸铁材质，调整材质的粗糙度、金属度参数还原铸铁件的磨砂质感与金属反光特性；操作手柄采用红色防滑橡胶材质，添加细微的表面纹理模拟手柄的防滑握持结构，提升视觉真实感；传动连杆处的限位块采用明黄色工程塑料材质，与深色金属主体形成清晰的视觉区分，便于快速识别功能部件；转轴等配合面做了金属切削面的质感处理，还原机加工表面的细腻光泽。结构设计上采用曲柄连杆的死点自锁原理，当操作手柄下压至工作位置时，连杆与曲柄处于共线死点位置，无需额外锁止结构即可实现稳定压紧，避免工作过程中受振动出现松脱；手柄处加长力臂设计符合人体工程学操作逻辑，操作人员仅需施加较小的握持力即可获得足够的压紧输出力，降低操作劳动强度。建模过程中对所有运动部件做了运动仿真校验，确认手柄从抬起状态到压紧锁止状态的完整行程中，各零件无运动干涉，压头的下压行程、压紧力输出方向均符合工装夹具的使用需求，整体结构紧凑，安装占用空间小，可直接适配各类机加工工位的工件装夹场景，也可作为手动压紧机构的设计参考模板，用于各类非标工装的衍生设计。
