发那科双轴伺服焊接变位定位设备

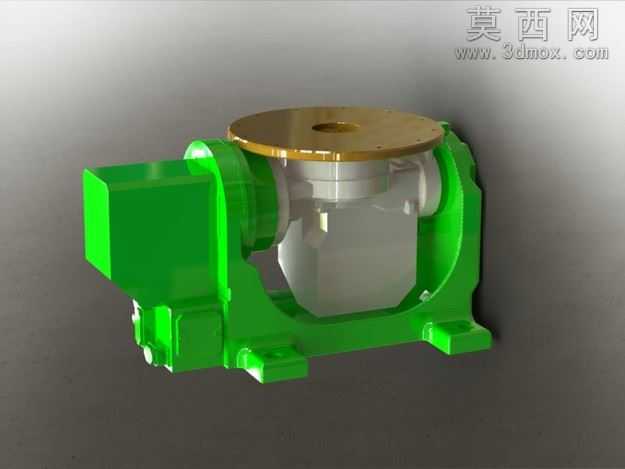

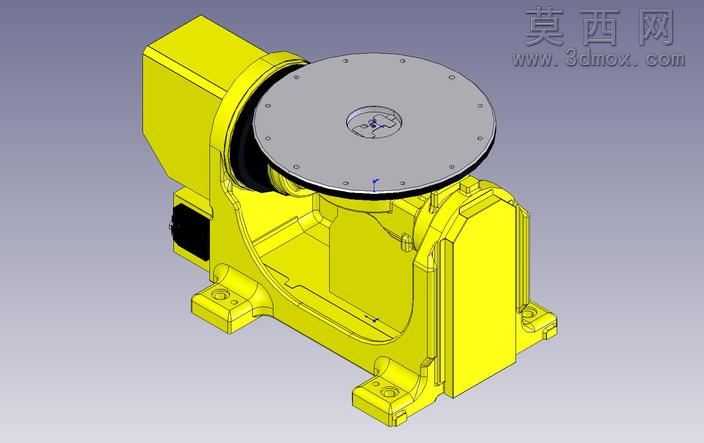

本模型为发那科配套双轴伺服定位变位设备，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循工业焊接变位设备的实际尺寸比例，对设备的每一处结构细节都做了精准还原。模型主体采用L型双轴回转支撑结构，底部为一体化铸造的支撑基座，基座上预留了标准设备安装孔位，可直接适配工业现场的地脚安装需求，基座内部做了加强筋结构设计，既保证了整体结构的刚性，又合理控制了设备自重。设备的核心回转部分包含水平回转轴与俯仰翻转轴两个伺服驱动轴系，水平回转台面采用圆形大直径转盘设计，转盘表面均匀分布多组工装安装螺纹孔，可适配不同规格的焊接工装夹具，转盘中心设置了定位基准孔，方便工件快速装夹找正；俯仰轴系连接转盘支撑臂与基座，可实现大角度范围的俯仰翻转，配合水平回转轴的360度回转，能够将待加工工件调整到任意最佳焊接作业角度，有效避免焊接死角，提升焊接作业的效率与成型质量。建模过程中对设备的外壳护罩、驱动电机安装位、传动部件衔接位都做了精细化处理，黄色机身护罩采用钣金折弯成型的结构特征还原，表面做了均匀的漆面材质渲染，金属转盘部分赋予了磨砂金属材质，还原了实际加工件的金属质感，基座安装面做了机加工面的材质区分，清晰展现不同部件的加工工艺差异。设计过程中充分考虑了设备的实际应用场景，双轴均采用伺服驱动的结构设计，可与发那科焊接机器人实现联动控制，满足自动化焊接生产线的协同作业需求，整体结构紧凑，传动路径设计合理，无冗余结构，各运动部件之间预留了足够的安全间隙，避免运动过程中发生干涉，模型完整还原了设备的装配关系，可直接用于自动化产线的布局仿真、设备结构教学演示以及焊接工装方案的设计参考。
