10英寸TFT触摸显示控制板卡结构设计

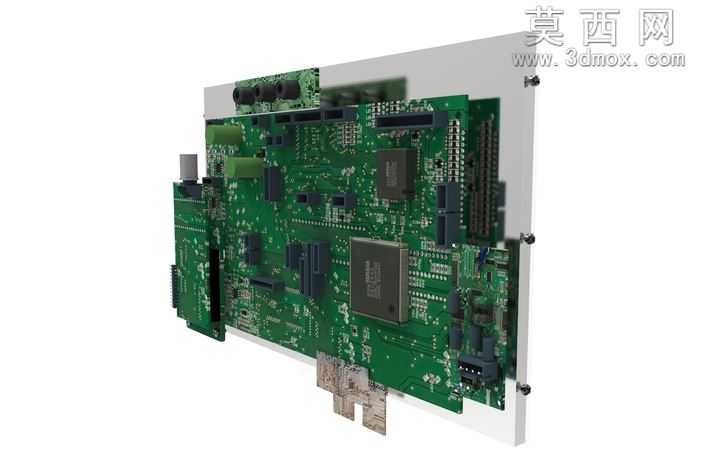

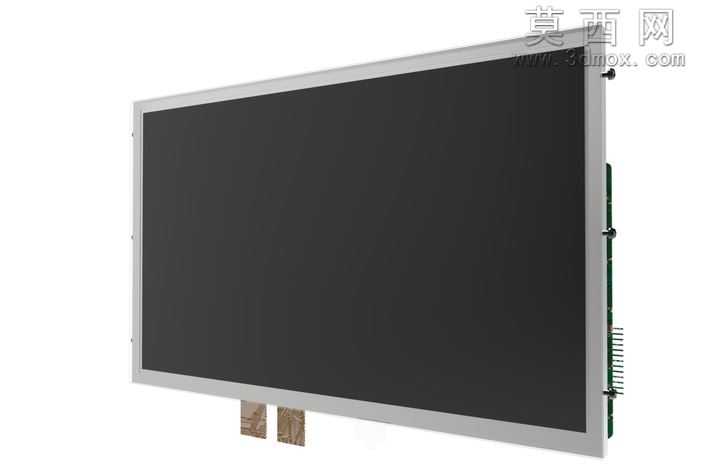

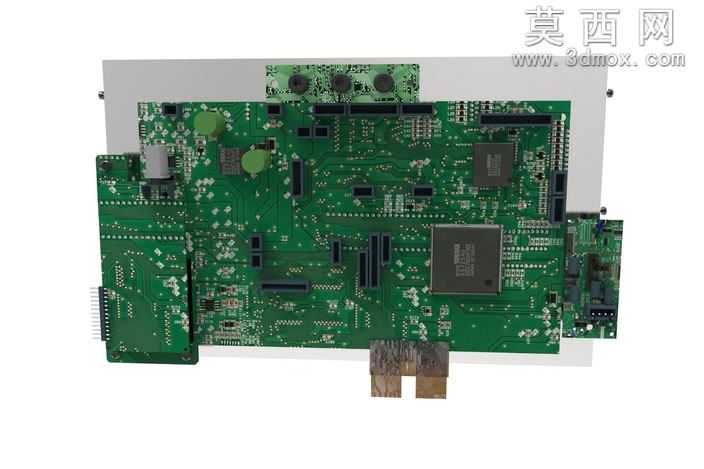

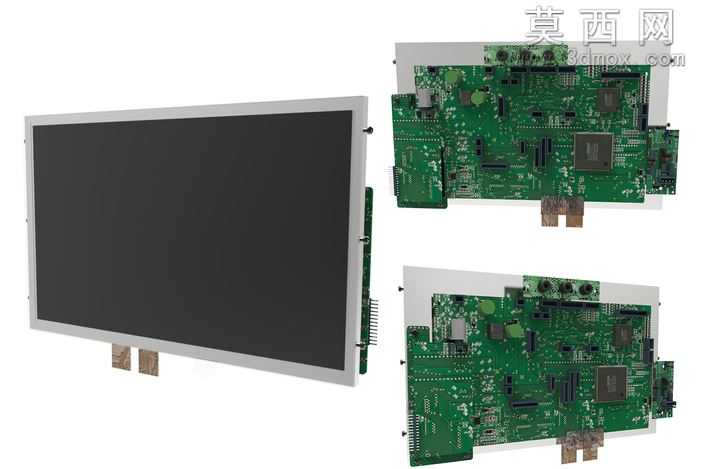

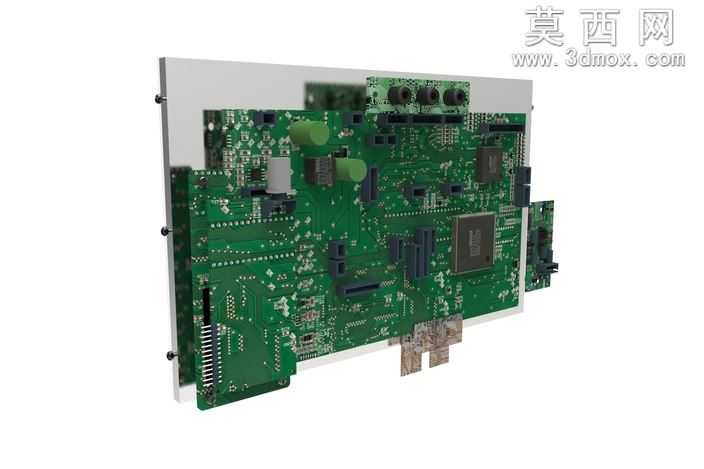

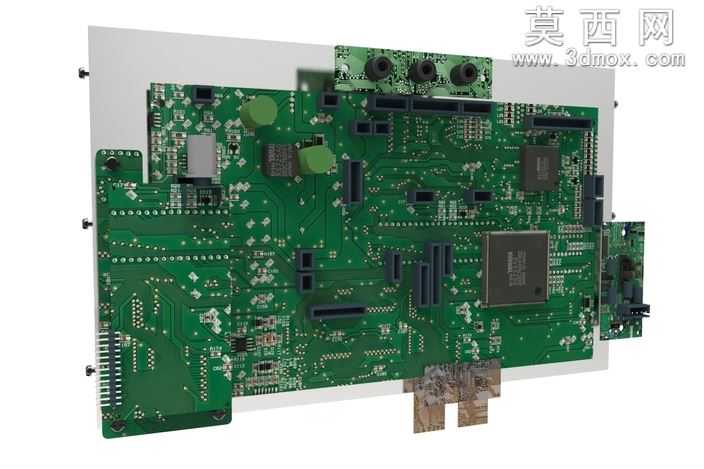

本作品为10英寸TFT触摸显示与控制器卡的三维结构模型，建模过程严格参照实物尺寸比例完成，首先对显示模组部分进行结构搭建：精准还原10英寸TFT液晶屏的外框轮廓、屏幕显示区域边界，以及侧边用于固定连接的金属卡扣、底部FPC排线接口的位置与形态，确保屏幕部分的装配公差符合实际工业生产的配合要求。针对配套的两块控制电路板，建模时逐一还原PCB板的基材轮廓、板上各类电子元器件的布局与外形，包括核心主控芯片的封装形态、各类电容电阻的排布位置、接口插槽的凸起结构、板上固定孔位的尺寸与位置，同时还原电路板侧边引出的排针接口、底部连接排线的金手指区域结构，保证板卡与屏幕、外部设备的连接结构完全匹配。材质渲染阶段，对液晶屏部分区分哑光黑色的屏幕熄屏显示面、银灰色的金属包裹边框材质，对PCB板还原绿色阻焊层的哑光质感、板上元器件区分黑色塑料封装、银色金属引脚、银色焊点的不同材质表现，排线部分还原柔性FPC的浅棕色半透明质感，金属卡扣部分还原亮面金属的反光特性。设计过程中重点考量显示模组与控制板卡的装配逻辑，预留出屏幕与板卡之间的排线弯折空间，对齐板卡与屏幕模组的固定孔位，确保整体结构装配后无结构干涉，同时还原触摸层覆盖在液晶屏表面的层叠结构，清晰展现触摸输入、显示输出、核心控制三个功能模块的空间位置关系，完整呈现整套触摸显示控制组件的内部构造与外部装配形态，可用于电子设备显示控制部分的结构验证、装配演示以及相关产品的开发参考。
