128x128点阵LCD图形显示模块三维设计

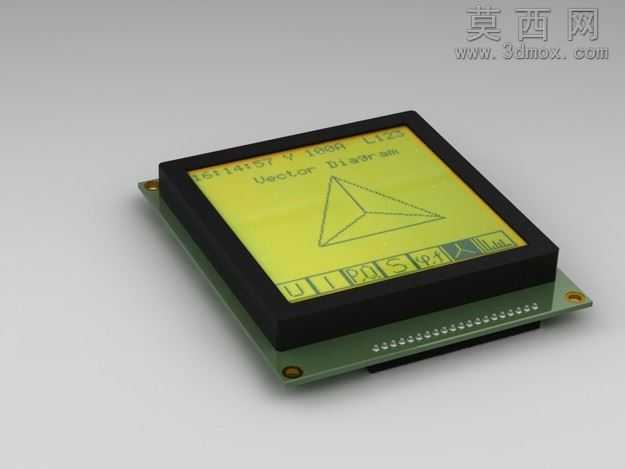

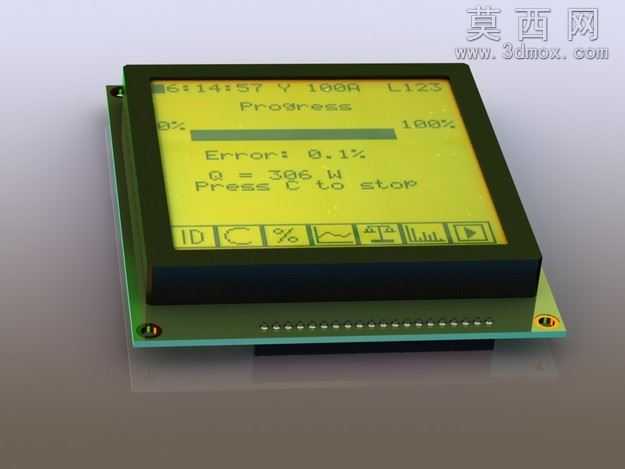

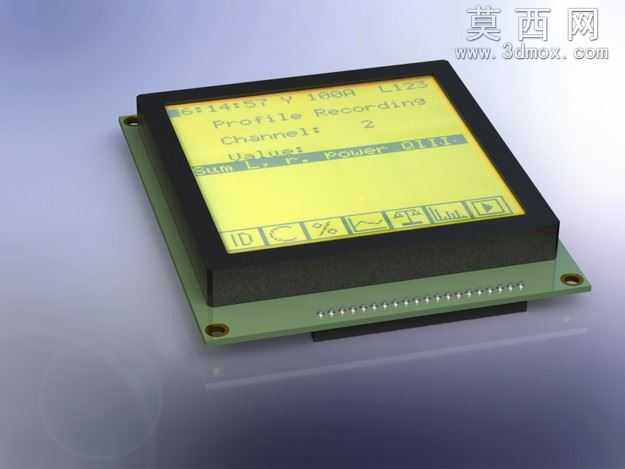

本作品为128x128点阵规格的LCD图形显示模块三维建模成果，建模过程中严格遵循实物尺寸参数，精准还原模块的整体结构与细节特征。建模阶段首先依据标准128x128点阵图形模块的实物测绘尺寸，以0.5毫米为基础点尺寸、0.55毫米点距为核心参数搭建显示区域基准，确保点阵排布的精度符合工业级显示模块的设计规范。结构设计上完整复现了模块的双层组合结构：上层为带黑色遮光边框的LCD显示屏主体，精准还原屏幕显示区域的黄底单色显示材质特征，边框做了细微的倒角处理模拟工业注塑件的边缘质感；下层为绿色PCB载板，板上还原了固定安装孔、侧边排针引脚的排布细节，引脚的间距、长度均按照实物接插件的标准尺寸建模，安装孔的位置、孔径也匹配实际模块的安装要求。材质渲染阶段针对不同部件做了差异化的材质表现：LCD屏幕部分采用半透明哑光材质模拟液晶层的光学质感，黑色边框采用磨砂塑料材质还原注塑外壳的触感，PCB板采用典型的阻焊层哑光绿色材质，表面做了细微的纹理处理模拟电路板的真实质感，排针引脚采用亮面金属材质还原接插件的金属光泽，整体渲染效果贴近实物的视觉表现。设计过程中重点考量了模块各部件的装配关系，显示屏与PCB板的贴合间隙、排针与板体的插接位置、安装孔的沉台细节都做了精准还原，既保证了外观的高度仿真，也还原了模块的实际装配结构逻辑，可用于电子设备结构装配验证、显示模块选型展示、教学演示等多种场景，模型细节完整，结构比例准确，能够直观呈现该款点阵LCD显示模块的完整形态与结构特征。
