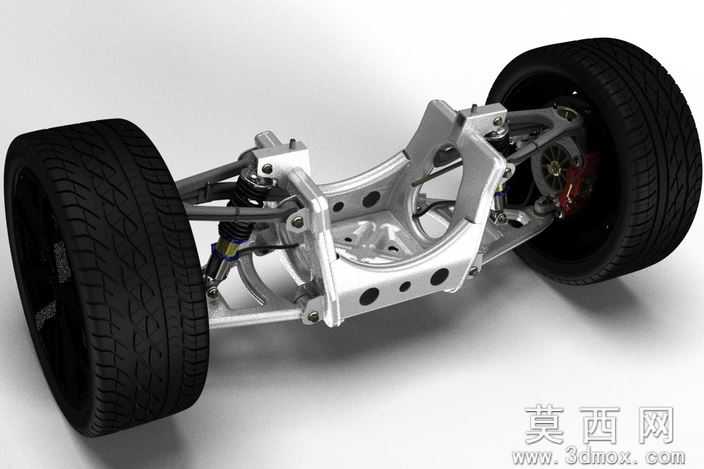

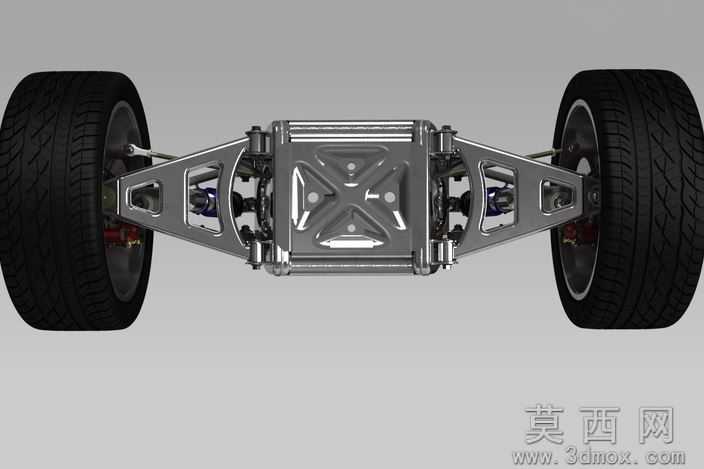

汽车悬架车轮总成三维结构设计模型

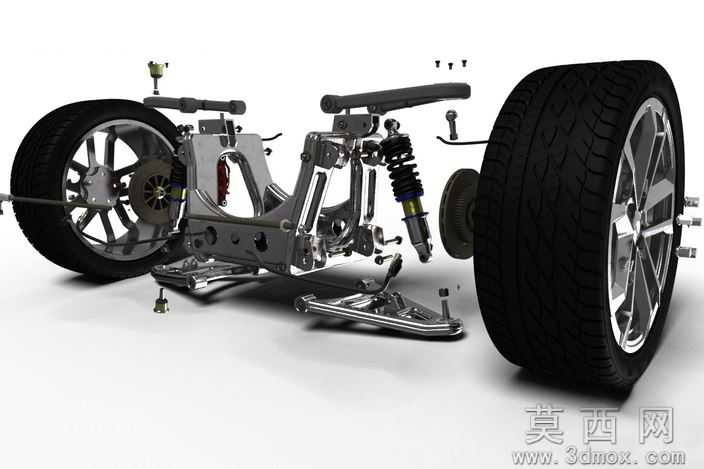

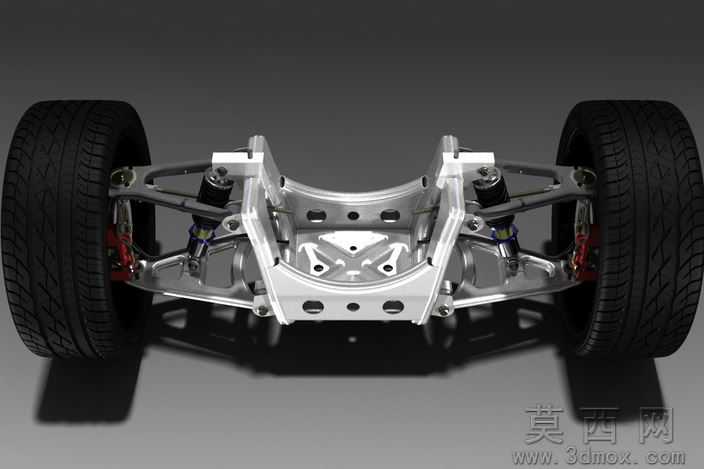

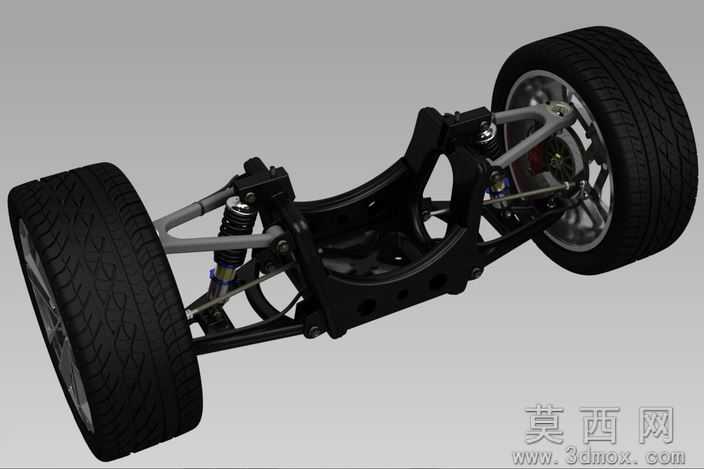

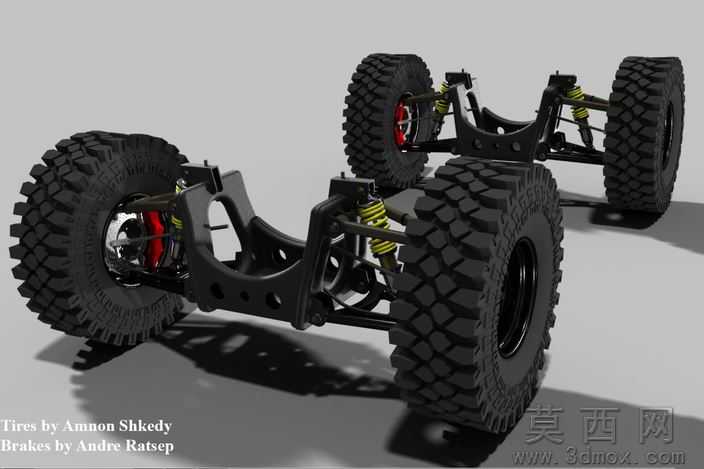

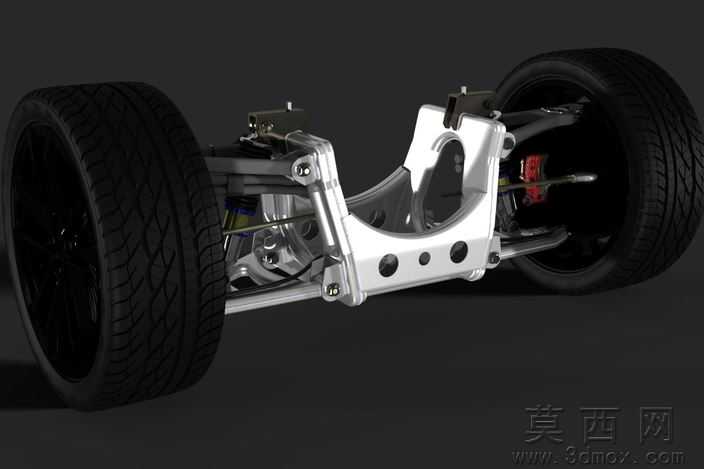

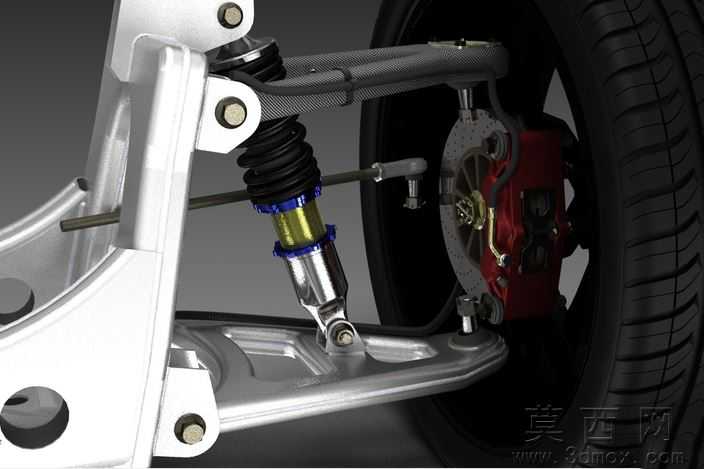

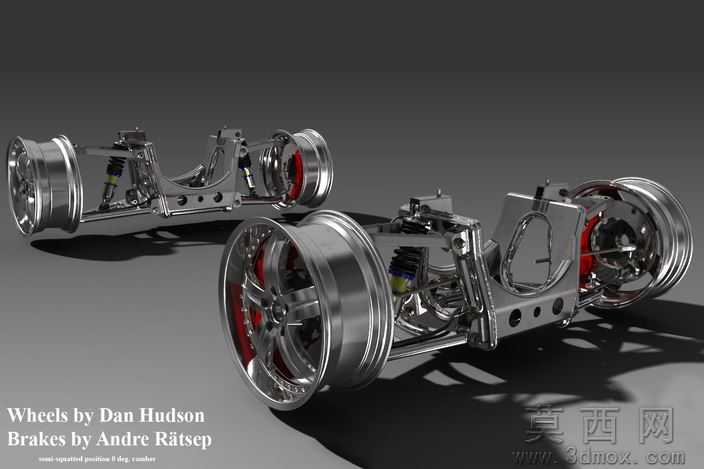

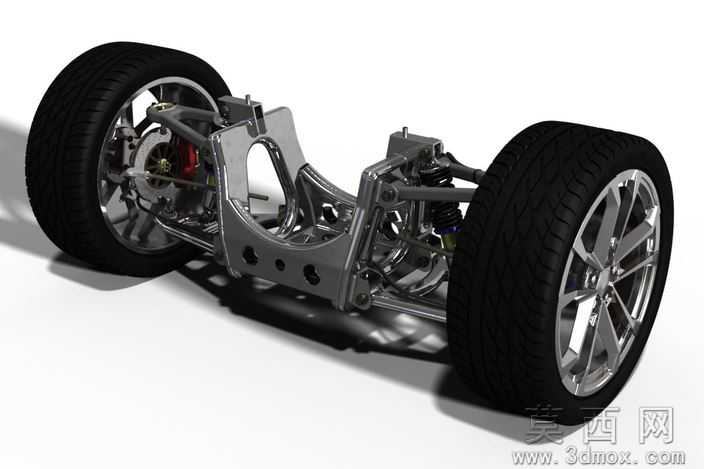

本模型为汽车悬架车轮集成总成的高精度三维设计成果，建模阶段以真实乘用车主副车架悬架结构为原型，首先完成核心承载副车架的基准草图绘制，通过拉伸、切除、阵列等特征构建副车架的轻量化镂空安装基体，预留减震器、控制臂、转向节的标准安装孔位，严格匹配实车的硬点坐标参数；随后依次搭建上下控制臂、螺旋弹簧、减震器总成、转向节、刹车卡钳、刹车盘、轮毂、轮胎等子部件，对控制臂的球铰连接、减震器的阻尼筒与活塞杆配合、轮胎的胎纹沟槽等细节做了精细化特征处理，所有部件的装配约束完全遵循实车的运动自由度规则，可实现悬架上下跳动、车轮转向的运动仿真演示。参数设计层面，模型以1:1真实比例还原结构尺寸，副车架安装孔距、控制臂长度、减震器行程、轮胎扁平比、刹车盘直径等核心参数均参考量产家用车型设定，各部件间的装配间隙控制在工程合理范围内，避免出现干涉问题，同时对非核心的微小倒角、工艺凸台做了适度简化，兼顾模型细节精度与文件运行流畅度。渲染材质配置上，副车架与控制臂采用哑光银白金属材质模拟铝合金锻造件的表面质感，减震器弹簧做了黑色电泳漆面处理，刹车卡钳赋予红色高性能烤漆材质，刹车盘添加了金属磨砂与轻微使用锈迹的纹理细节，轮胎采用黑色哑光橡胶材质并还原胎面的排水沟槽与品牌标识纹理，轮毂做了亮面金属抛光效果，整体渲染光影采用影棚柔光配置，清晰呈现各部件的结构层次与装配关系。结构原理层面，该总成完整呈现了麦弗逊改进型悬架的承载与传力逻辑，副车架作为核心承载基体连接车身与底盘部件，上下控制臂约束车轮的运动轨迹，螺旋弹簧与减震器配合过滤路面颠簸冲击，刹车卡钳夹紧刹车盘实现制动功能，轮毂轴承连接转向节与车轮实现旋转传动，各铰接点的衬套结构也做了等效建模，可直观展示悬架系统的力传递路径与工作逻辑。软件兼容层面，模型提供STEP、IGES等通用三维格式文件，可无缝兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件，导入后可直接进行结构编辑、运动仿真、工程图导出等操作，不会出现特征丢失、曲面破面等问题，同时附带高清渲染效果图，可直接用于方案展示。研发教学应用层面，该模型可作为汽车底盘设计研发阶段的方案参考，用于验证悬架硬点布置、运动行程干涉等问题，也可作为高校车辆工程专业的教学演示模型，帮助学生理解悬架系统的组成结构与工作原理，还可用于汽车维修培训的结构讲解教具，辅助从业者掌握底盘部件的装配关系与检修逻辑。
