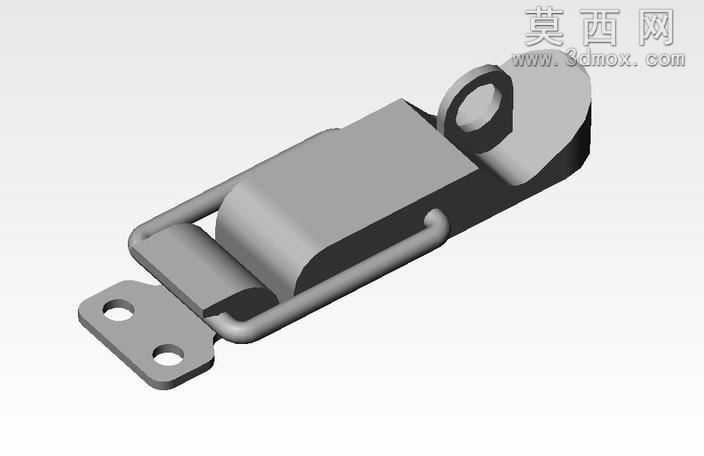

金属搭扣式小门锁工具箱锁扣三维数模

本模型为金属搭扣式小门锁，也可作为工具箱、设备箱的闭合锁扣使用，建模过程严格遵循五金冲压件、成型件的实际加工工艺逻辑，完整还原了该类锁扣的全部结构细节。建模时首先绘制底座安装板的草图，精准定位两个安装孔的孔位与孔径，匹配常规五金紧固件的安装尺寸，通过拉伸特征生成带安装孔的固定底座，底座边缘做了符合冲压工艺的圆角处理，避免实际生产中的锐边割手问题。随后构建锁扣的铰接转动结构，还原了连接底座与锁扣主体的弯折U型连杆，该连杆采用扫掠特征生成，精准还原圆钢弯折的圆弧过渡与直径尺寸，保证铰接转动的活动间隙符合实际装配要求。锁扣主体部分采用多段拉伸与圆角组合建模，还原了金属板材冲压成型的弧形扣合面，该曲面经过曲率连续调整，保证渲染时的光影过渡自然，同时匹配搭扣扣合时的压紧行程，确保锁闭状态下的结构张紧度合理。锁扣端部的挂耳结构单独建模，预留了可加装挂锁的通孔，孔位做了倒角处理，还原实际产品的工艺细节。材质设置上，整体赋予冷轧钢材质，调整金属粗糙度参数模拟镀锌五金件的哑光金属质感，对铰接活动部位做了轻微的色差区分，还原实际产品装配后的视觉层次。渲染阶段采用柔和的工作室光源，多角度投射阴影突出锁扣的立体结构，清晰展示各部件的衔接关系与厚度比例。设计思路围绕该类锁扣的实用功能展开，既保证外观与市面成熟五金锁扣一致，也通过精准的尺寸约束确保模型可直接用于设备箱体的装配干涉检查、工装夹具设计参考，所有活动部件的转动范围都做了限位约束，还原真实锁扣从开启到锁闭的完整动作行程，模型无破面、无重叠特征，几何拓扑结构规整，可直接导出用于工程参考、产品演示等场景。
