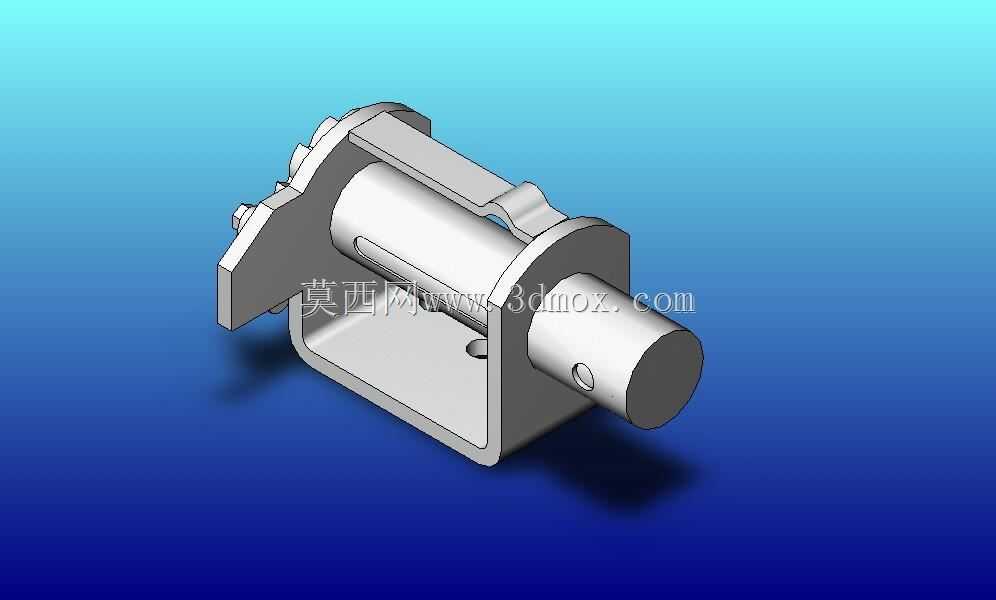

卡车配套3英寸系紧绞车结构设计

　　在公路货运场景中，货物运输过程的固定可靠性直接关系到行驶安全，尤其是重型卡车运输散杂、大件货物时，绳索的张紧与固定是装载环节的核心工序，这款3英寸规格的系紧绞车，就是专为卡车货厢侧边配套设计的绳索张紧部件。从实际使用场景来看，这类绞车通常沿货厢边梁等距排布，配合编织绑带或钢丝绳使用，通过棘轮结构的单向锁止特性，将绑带张紧后牢牢固定货物位置，避免车辆加减速、颠簸过弯时货物出现移位、倾覆风险，是货运车辆装载作业中使用率极高的功能性配件。

　　从结构设计思路来看，这款绞车采用了极简的框架式承载结构，主体由U型安装底座、卷筒轴、棘轮止动爪、侧护板几个核心部件组成，没有多余的冗余结构，完全围绕重载、耐冲击、操作便捷的实际需求设计。U型底座作为整个部件的安装基准，底部预留了标准安装孔位，可直接通过螺栓固定在货厢边梁的预设安装位上，安装边界适配多数常规重型卡车的货厢型材尺寸，不需要额外做改装适配，降低了配套替换的成本。卷筒部分采用圆柱光轴搭配侧边挡边的结构，3英寸的卷筒直径适配市面上主流宽度的货运绑带，收卷过程中绑带不会出现跑偏、卡滞问题，卷筒与底座之间的转动副采用大间隙配合设计，即便在户外沾染泥沙、雨水锈蚀的情况下，依然能保证转动顺畅，不会出现锁死无法操作的问题。

　　棘轮与止动爪的配合是这款绞车的核心功能结构，止动爪采用弹性压合设计，常态下自动卡入棘轮齿槽，实现单向锁止，收卷张紧时棘轮可随卷筒正向转动，反向则被止动爪牢牢锁死，不会出现绑带松脱的情况；需要松脱绑带时，只需扳动止动爪的操作端脱离棘轮齿槽，即可反向转动卷筒释放绑带，操作逻辑简单，一线货运人员不需要专门培训即可快速上手。整个部件的受力路径经过优化，所有承载部位均做了圆角过渡处理，避免应力集中导致的部件断裂，在承受额定张紧拉力时，应力均匀分布在底座与侧护板的连接部位，不会出现局部过载变形的问题。

　　从外形尺寸来看，这款绞车整体结构紧凑，突出货厢安装面的尺寸控制在合理范围内，不会超出货厢的外廓边界，避免车辆行驶过程中剐蹭到周边障碍物，同时卷筒的有效收卷长度足够容纳长距离绑带的收放需求，满足不同高度、不同体积货物的绑缚张紧需求。不同于结构复杂的液压或电动绞车，这款纯机械结构的系紧绞车没有易损的电子、液压元件，日常使用几乎不需要维护，即便在高低温、扬尘、淋雨的恶劣户外工况下，依然能保持稳定的工作性能，非常适合货运车辆长期在外作业的使用环境。
