圆形侧标志LED车灯结构设计

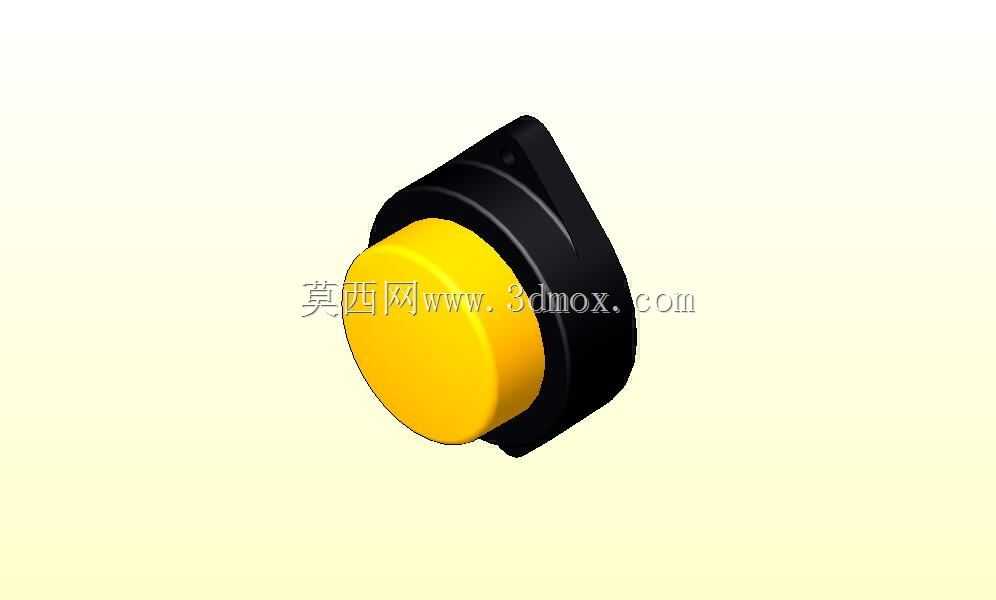

　　这款圆形侧标志LED灯主要应用于商用车辆、乘用车辆的车身侧面位置，承担车辆侧面轮廓示廓、转向辅助提示的功能，在夜间行车、雨雾低能见度工况下，能够向侧方道路参与者清晰传递车辆宽度边界信息，规避侧面剐蹭、路口交汇碰撞风险，部分场景下也可作为挂车、特种作业车辆的侧面辅助标识部件使用。从结构设计层面来看，该灯具采用嵌入式法兰安装结构，黑色底座部分设置有对应安装孔位，安装时仅需在车身钣金或外饰覆盖件上开出对应尺寸的圆形安装孔，将底座卡入孔位后通过紧固件锁紧即可完成固定，安装边界预留了足够的密封胶条布置空间，能够满足IP67级别的防尘防水要求，适配车辆行驶过程中泥水飞溅、高低温交变的复杂使用环境。发光部分采用圆形匀光面罩设计，

　　黄色灯罩经过漫反射纹理处理，能够将LED光源发出的光线均匀打散，避免局部亮斑造成的炫目问题，同时灯罩与底座之间采用卡扣加超声焊接的连接方式，既保证了连接强度，也杜绝了长期使用后接缝处进水进灰的隐患。设计过程中充分考虑了车载电气系统的适配性，底座内部预留了LED驱动电路板的安装空间，接线端子采用标准车用接插件，能够直接对接整车12V/24V电气平台，无需额外加装转接模块。外形尺寸方面，灯具整体突出车身外表面的高度控制在合理范围内，不会超出车辆外廓尺寸法规要求，圆形的外轮廓没有尖锐棱角，能够降低行驶过程中的风阻系数，同时也避免了剐蹭时对行人造成额外伤害。在建模过程中，所有安装孔位的位置度、

　　灯罩与底座的配合公差都严格按照车用灯具的行业标准设定，装配间隙控制在0.2mm以内，既保证了装配便利性，也不会出现配合松动、异响等问题。灯具的黑色底座采用耐候PC+ABS混合材质，能够长期耐受紫外线照射、高低温循环而不出现脆化、褪色问题，黄色灯罩采用抗UV的PC材质，长期户外使用不会出现透光率下降、发黄老化的情况，满足整车全生命周期的使用要求。
