4英寸波纹柔性排气歧管接头结构设计

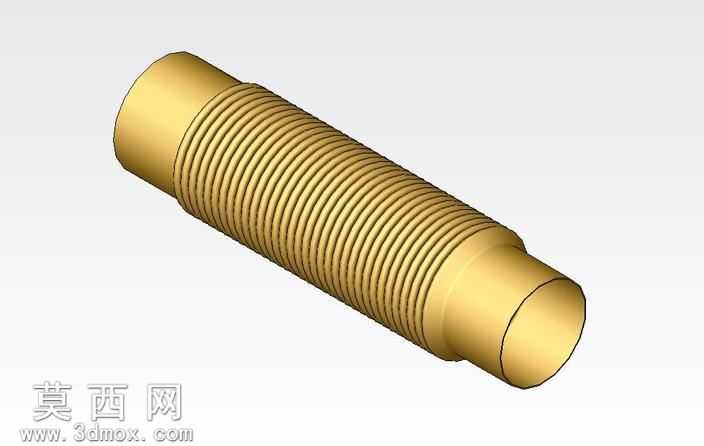

本作品为4英寸规格的波纹柔性排气歧管接头三维模型，建模阶段采用参数化设计思路，先以回转特征构建两端等径的圆柱对接段，保证对接端口的同轴度与尺寸精度，匹配标准4英寸管路的安装公差要求。中间段采用连续环形波纹结构，通过螺旋扫描特征逐圈生成波纹轮廓，每一圈波纹的波高、波距均保持统一参数，既保证结构的规整性，也为后续柔性形变能力提供结构基础。建模过程中对波纹与两端直段的过渡区域做了平滑圆角处理，避免应力集中问题，同时还原实际加工中的工艺过渡特征。材质渲染阶段选用黄铜金属材质，调整金属粗糙度、反射率参数，还原金属管件的哑光金属质感，波纹区域通过光影变化凸显环形凹凸的结构层次，两端直段做了均匀的金属光泽处理，区分不同结构区域的视觉表现。结构设计上，中间波纹段可在管路系统中吸收轴向、径向的小幅位移，补偿安装误差，同时缓冲排气过程中的管路振动，降低排气系统的共振风险，两端直段为标准对接接口，可直接与同规格排气管道、歧管端口进行焊接或卡箍连接。设计过程中充分考量排气场景的使用需求，波纹结构的壁厚参数经过合理设置，在保证柔性形变能力的同时，兼顾结构强度与耐高温性能，整体模型结构完整，特征清晰，可直接用于排气系统的装配仿真、管路布局验证以及相关产品的设计参考。
