可调节角度带置物架工作台滚揉机结构设计

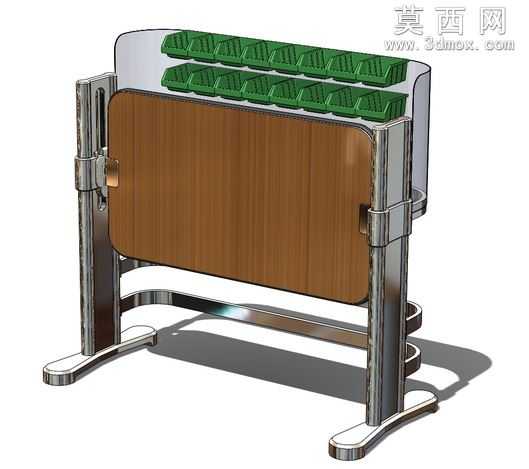

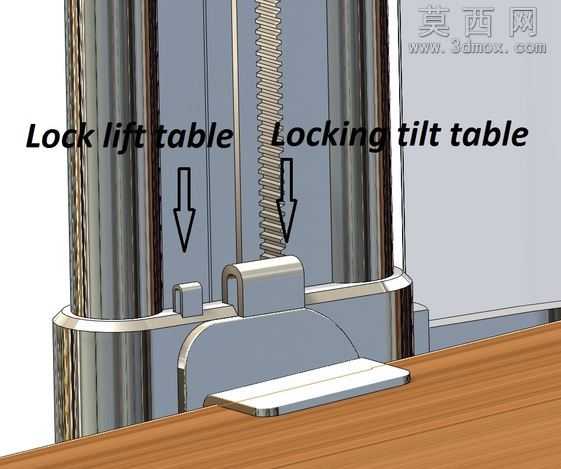

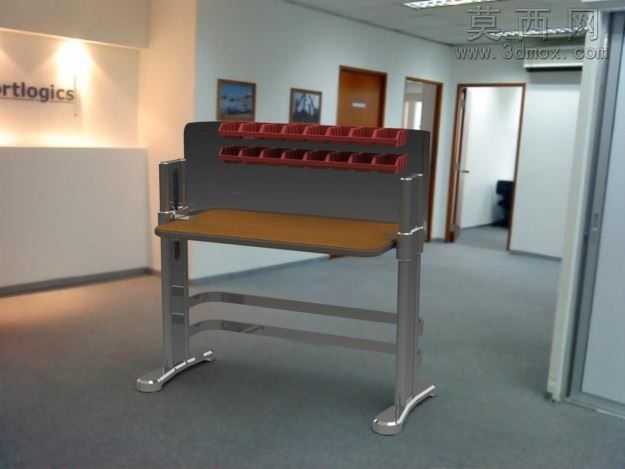

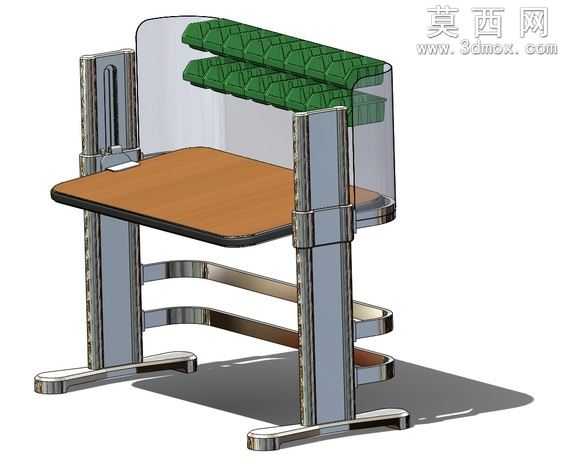

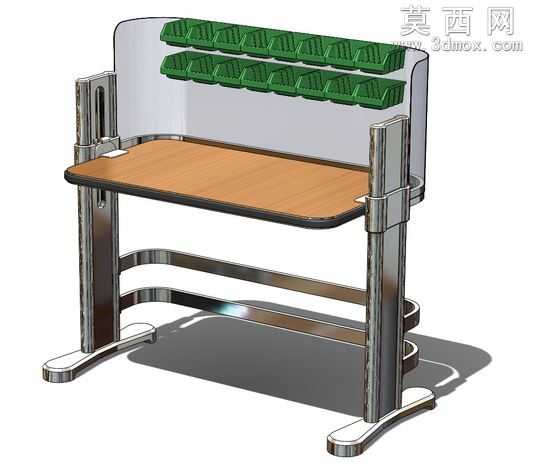

本作品为工作台表滚揉机的三维结构设计，全程通过SolidWorks完成全参数化建模，所有零部件均按照实际加工装配逻辑构建，无冗余特征与破面问题，可直接导出用于工程图生成、装配干涉检查与后续结构优化。建模过程中首先完成整体框架的基准搭建，以底部支撑脚的安装平面作为全局基准面，依次向上构建两侧的镀铬金属支撑立柱，立柱上预留多档位高度调节的滑槽结构，滑槽的尺寸公差按照实际五金件的配合标准设定，保证调节时的顺滑度与锁紧后的结构稳定性。台面部分采用木质纹理的板材设计，建模时对台面边缘做了圆角包边处理，还原实际工作台的安全防护结构，台面底部与金属支撑框架的连接位置设计了隐藏式的固定卡扣结构，既保证连接强度，又不会破坏台面的整体外观效果。台面上方的后置置物架采用双层绿色槽型结构设计，建模时对置物架的槽位做了等距阵列处理，每个槽位的尺寸适配常用工具、零件盒的摆放需求，置物架背部设置半透明的挡护板，既可以防止放置的物品向后滑落，又不会遮挡后方视线。支撑部分的底部采用弧形金属脚撑设计，脚撑底部做了加宽的防滑接触面处理，提升整个工作台放置时的稳定性，两侧立柱之间设置双层弧形金属连接杆，既作为结构加强件提升框架的抗扭强度，又可以作为脚踏结构供操作人员使用。材质渲染阶段，针对不同部件匹配了对应的物理材质：金属支撑结构采用高反光的镀铬金属材质，调整反射粗糙度模拟真实电镀件的细微纹理；木质台面调整了木纹纹理的映射方向与凹凸强度，还原实木台面的质感；绿色置物架采用哑光硬质塑料材质，添加细微的颗粒质感避免塑料感过重；背部挡护板采用半透明磨砂亚克力材质，调整透光率与折射参数，还原半透明挡护板的视觉效果。设计思路上，本作品区别于传统固定结构的工作台，将角度调节机构设置在左侧位置，无需额外旋钮即可完成台面角度的调整，适配不同操作场景下的台面倾斜需求，上方的双层置物架充分利用台面上方的垂直空间，拓展工作台的储物能力，整体结构兼顾实用性与外观的简洁流畅性，所有活动部件均设置了合理的运动限位，避免调节过程中出现结构脱落的问题，装配完成后经过全局干涉检查，所有零部件之间无运动干涉，可直接用于生产参考与方案展示。
