杜卡迪摩托车749R摇臂结构设计

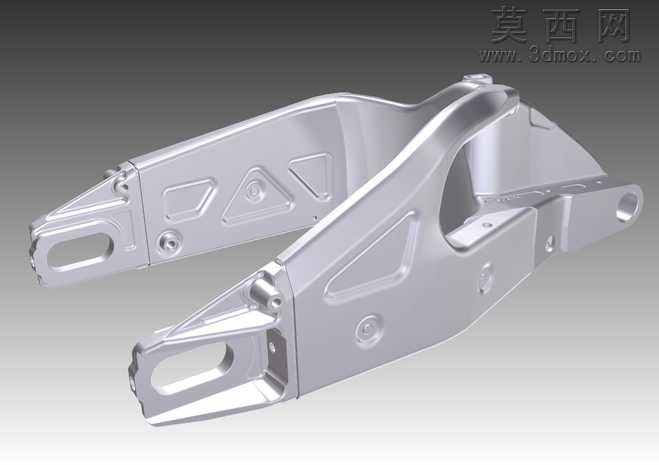

本作品为杜卡迪749R车型配套的后摇臂三维建模设计，建模阶段以实车测绘数据为核心依据，严格遵循原车部件的尺寸公差与装配逻辑，在三维软件中先完成基准坐标系搭建，以摇臂前后安装孔的同轴度为核心定位基准，逐段勾勒部件的外轮廓控制线，通过多截面曲面、实体拉伸、布尔运算等指令完成主体结构的初步成型，针对摇臂上的减重镂空槽、安装定位孔、铰接位衬套安装腔等细节结构，逐一对照原车结构做特征细化，确保每一处安装位的尺寸、形位公差都满足实际装配要求，避免出现装配干涉问题。材质与渲染阶段，针对该摇臂采用的高强度铝合金材质特性，调整材质球的金属度、粗糙度与反射参数，还原铸铝基材经哑光磨砂处理后的细腻金属质感，在铰接孔、安装凸台等机加工位置，单独赋予高光金属材质区分加工面与铸造成型面的视觉差异，渲染时采用三点布光方案，主光源模拟硬质工业光突出部件的硬朗棱线与结构转折，辅光源补光消除暗部死黑，环境光添加微弱的工作室环境反射，让金属材质的质感表现更真实自然，同时通过光影层次凸显摇臂的肌肉感线条与力学结构特征。结构设计层面，该摇臂采用单侧异形悬臂结构，在保证整体结构强度的前提下，通过多处异形镂空设计实现轻量化目标，主体截面采用变厚度设计，在铰接受力区域、后轮安装区域做局部加厚处理提升结构刚性，非主要受力区域通过壁厚优化、挖槽减重实现簧下质量的降低，兼顾赛道驾驶所需的刚性需求与轻量化性能要求，各安装位的凸台、加强筋布局完全遵循力学传递路径设计，将后轮传递的冲击力、驱动力均匀分散到摇臂主体结构上，避免应力集中导致的结构失效问题。整体设计完整还原了杜卡迪经典高性能摇臂的结构特征与设计逻辑，可用于机车结构学习、改装设计参考、相关配件的研发验证等场景。
