287吨级重型起重吊具结构设计方案

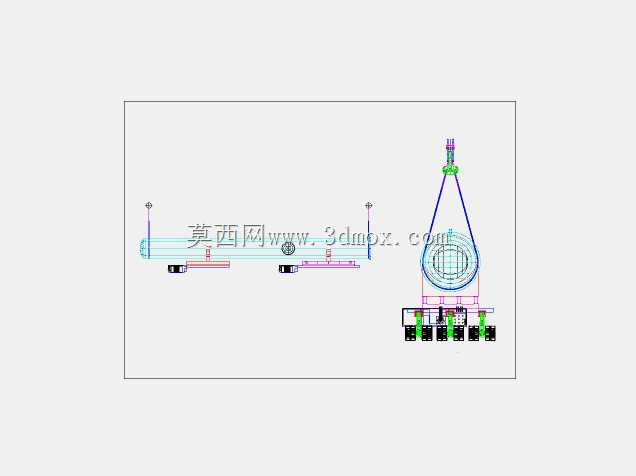

　　在重型装备制造、大型钢结构安装、港口重型货物装卸、核电模块转运等大吨位作业场景中，常规起重吊具的额定载荷往往无法满足百吨级以上构件的吊装需求，这套287吨级重型吊具正是针对超重型载荷的吊装工况开发的专用作业装置，从结构选型到受力校核均围绕大吨位作业的安全性、可靠性展开设计。整套吊具采用平衡梁搭配对称双吊点索具的结构形式，主承载梁为箱型截面焊接结构，相比传统工字梁截面，箱型结构在同等自重下具备更高的抗扭、抗弯截面模量，能够抵消大吨位起吊过程中因载荷偏摆带来的附加扭矩，避免梁体出现侧向失稳问题。

　　主吊点设置在平衡梁的上部中心位置，采用双耳板配销轴的连接形式，与起重机主钩的连接间隙控制在合理范围，既保证吊装过程中吊具可随载荷小幅摆动调整姿态，又避免间隙过大带来的起吊冲击。下部两个对称布置的下吊点通过可调长度的索具与被吊载荷连接，索具采用高强度合金钢丝绳搭配压制接头，每侧索具的破断拉力按照额定载荷的6倍安全系数选取，完全符合重型起重作业的安全规范要求。设计过程中首先对吊装作业的边界条件做了充分梳理：被吊物为大尺寸重型阀块类构件，整体重心与吊点平面存在一定的高度差，起吊过程中容易出现载荷倾斜，因此在平衡梁的下部吊点位置设置了可微调的索具连接孔位，作业人员可根据被吊物的实际重心位置调整两侧索具的挂载点，保证起吊后载荷保持水平状态，避免因重心偏移导致的索具受力不均、构件滑脱等风险。

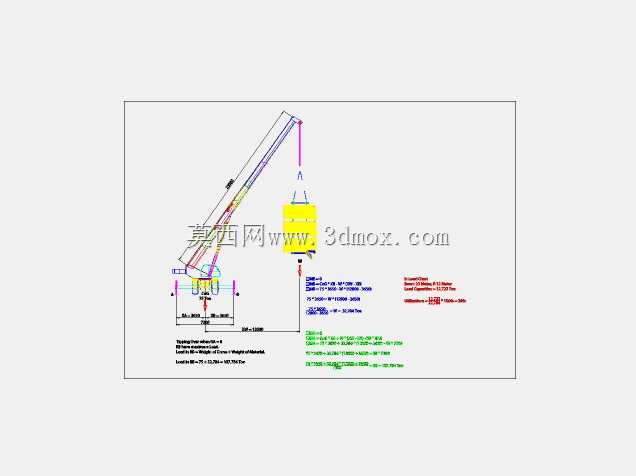

　　从安装边界来看，整套吊具的整体宽度适配常见的500吨级汽车吊、履带吊的主钩作业范围，上部吊点的销轴直径与主流大吨位起重机主钩的钩口尺寸匹配，不需要额外加装过渡连接件即可直接挂载，减少了现场作业的准备工序。吊具的外形尺寸经过优化，平衡梁的长度根据被吊物的吊点间距设置，保证两侧索具的起吊夹角控制在60度以内，避免索具因夹角过大导致的受力倍增问题——工程计算中明确，当吊索夹角超过60度时，单根索具的受力会随夹角增大快速上升，120度夹角时索具受力将达到额定载荷的水平，极易引发索具断裂风险，因此这套吊具的梁体长度设计严格将作业夹角控制在安全区间内。结构细节上，平衡梁的所有焊接位置均采用全熔透坡口焊，焊后做整体去应力处理，避免焊接残余应力在大载荷作用下引发焊缝开裂；所有与销轴配合的孔位均采用镗孔加工，保证孔位的同轴度与尺寸精度，避免销轴受剪时出现局部应力集中；索具与吊点的连接位置加装了耐磨衬套，减少长期作业过程中索具与吊耳的磨损，延长部件更换周期。在实际作业场景中，这套吊具可覆盖200吨至287吨区间内的各类重型构件吊装需求，除了重型工业阀块的转运安装外，也可用于大型轧机牌坊、重型变压器本体、大型盾构机部件、桥梁钢构节段的吊装作业。

　　设计时还考虑了吊具自身的转运便利性，平衡梁上部设置了辅助吊耳，在吊具自身转场时可通过小吨位起重机直接吊运，不需要额外配置专用转运工装；梁体表面按照重型机械涂装规范做了多层防腐处理，可适应港口、厂区露天作业的复杂环境，减少锈蚀对结构强度的影响。受力校核阶段，团队对吊具的最不利工况做了有限元仿真分析，模拟起吊瞬间1.25倍动载系数下的结构应力分布，对梁体的应力集中位置做了局部加强，保证所有承载位置的应力值均低于材料的许用应力值；同时对吊具的整体稳定性做了验算，保证起吊过程中吊具不会出现侧向倾覆、扭转变形等问题。不同于通用型起重吊具，这套大吨位吊具的设计完全围绕重载作业的核心需求，没有多余的冗余结构，在保证结构强度与作业安全的前提下尽可能控制吊具自重，减少吊具自重占用的起重机额定载荷额度，提升起重机的有效作业能力。现场使用时，作业人员只需要根据被吊物的重心位置调整好两侧索具的挂载孔位，将索具下端与被吊物的预埋吊点可靠连接，即可平稳起吊，整个挂载过程不需要复杂的调整工序，能够有效提升大吨位吊装作业的效率，降低现场作业的安全风险。
