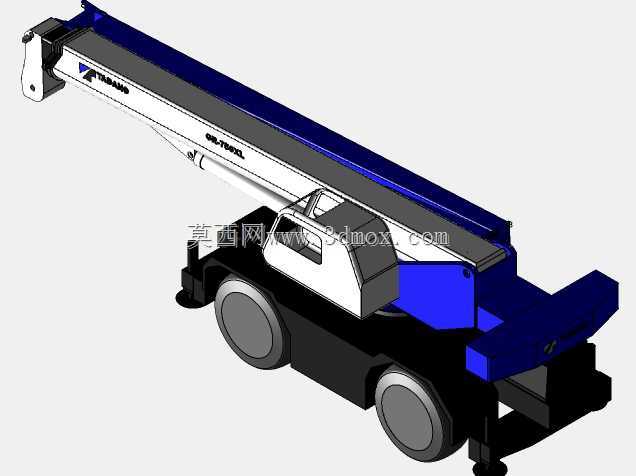

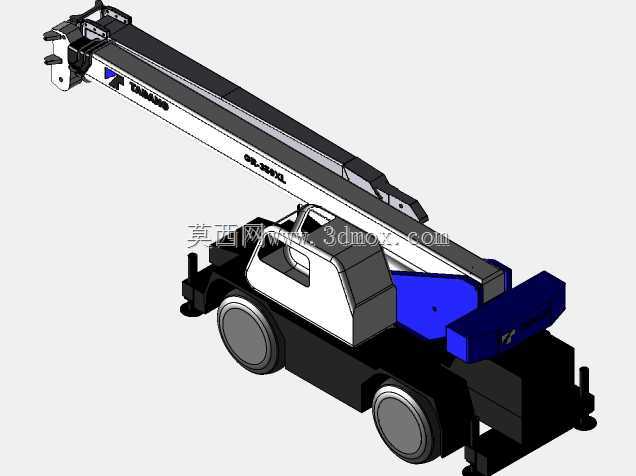

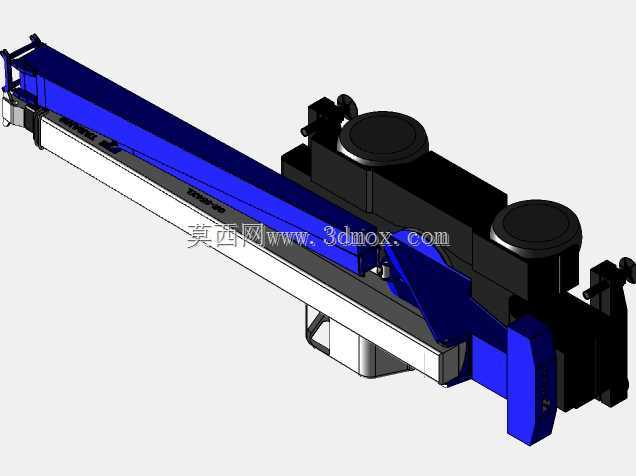

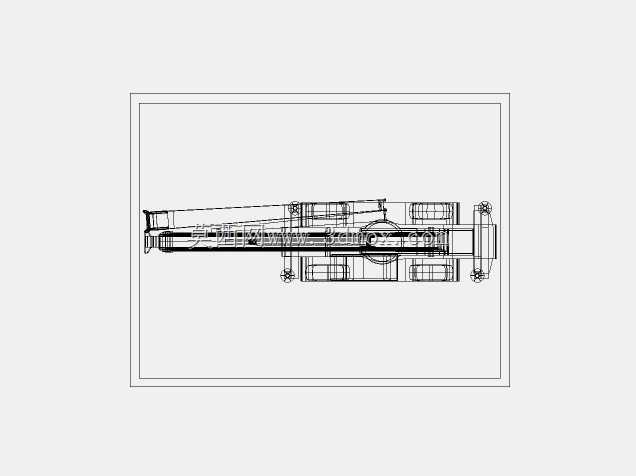

多田野汽车起重机整车结构三维数模

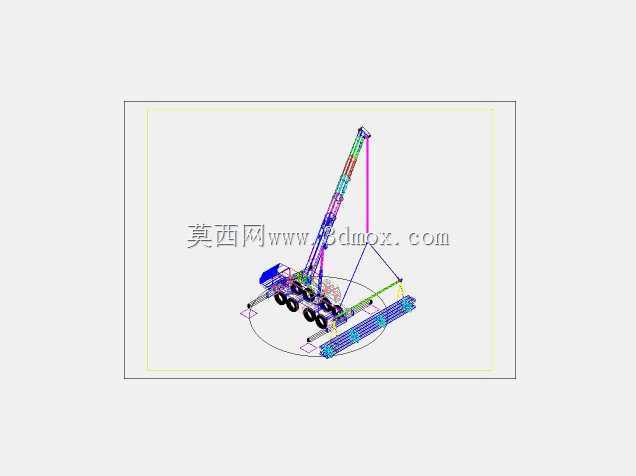

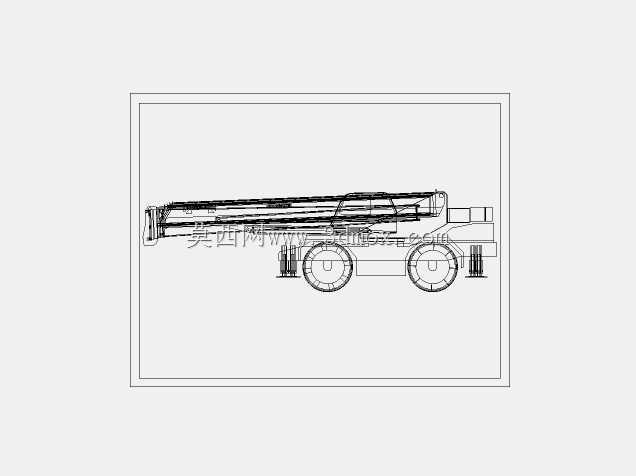

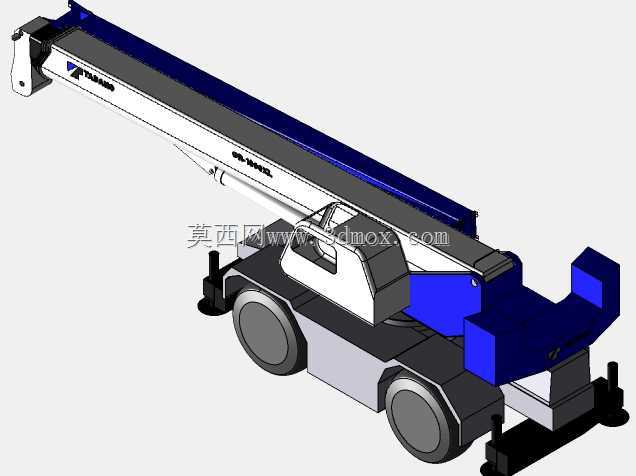

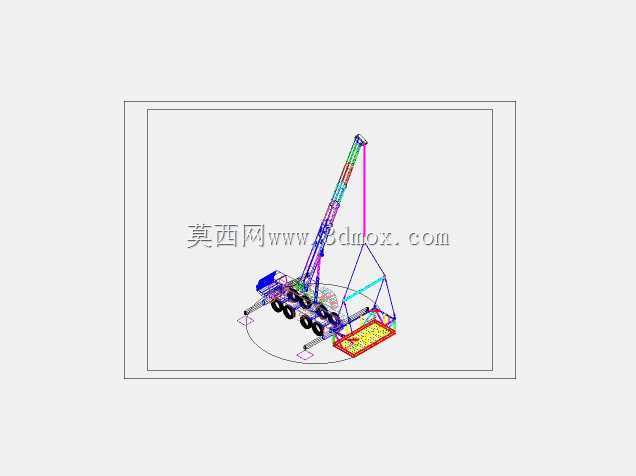

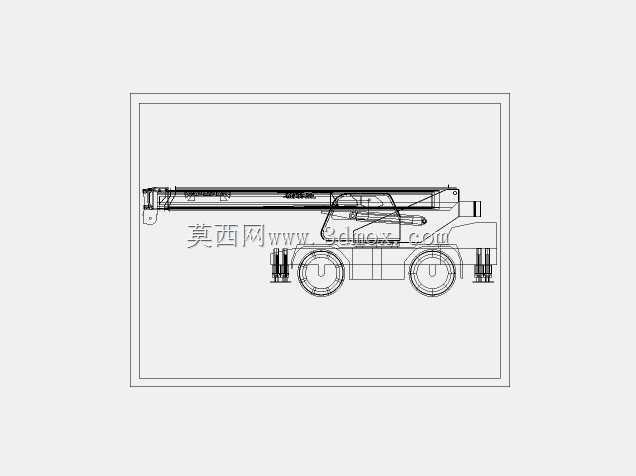

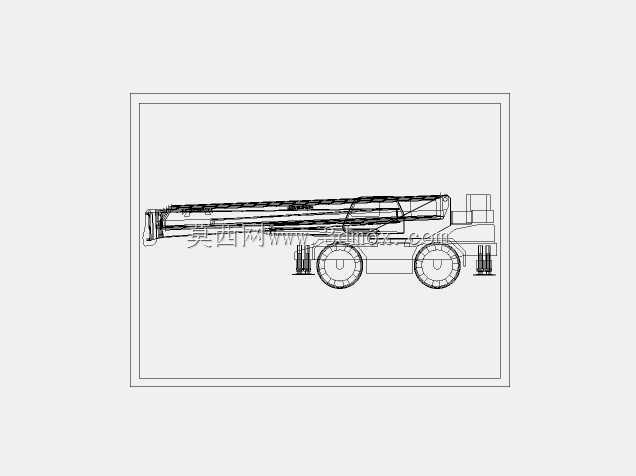

　　轮式汽车起重机作为工程现场机动起重作业的核心设备，在市政施工、设备安装、基建抢险、物流装卸等场景中承担着大吨位重物的移位、吊装就位作业，相比履带式起重机具备公路行驶资质，转场无需额外平板拖车运输，可快速响应不同作业点的调度需求，尤其适合作业点分散、单次吊装周期短的城区及近郊工程场景。这款多田野轮式起重机的三维结构数模，完整还原了整车从行驶底盘到上车作业机构的全部分件结构，建模过程中严格遵循实车的布局逻辑，将底盘行驶系统、回转支承机构、伸缩吊臂总成、变幅油缸组、支腿伸缩结构、操作室总成等核心部件按实际装配关系做了层级拆分，每个部件的连接约束、运动副预留都和实车的运动逻辑保持一致，可直接用于机构运动仿真、作业半径校核、干涉检查等设计验证工作。

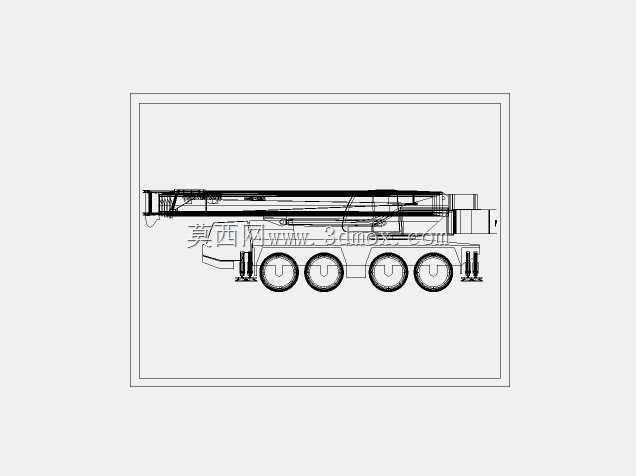

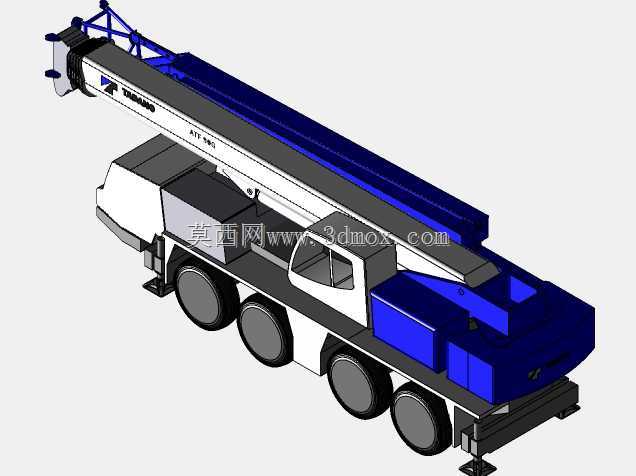

　　从结构布局来看，底盘采用四轴轮式承载结构，前后桥的转向、驱动布局符合重型专用车的轴荷分配要求，整车的外形轮廓在建模时充分考虑了公路行驶的限界要求，整车宽度控制在常规重型车辆的通行尺寸范围内，吊臂在全缩回状态下的长度、整车高度都满足普通公路的通行限高、限长要求，无需额外拆解即可完成常规道路转场。支腿结构采用H型伸缩布局，每个支腿都预留了垂直油缸的安装空间，支腿伸出后的横向跨距参考实车作业稳定性参数设置，可在不同作业半径下为整车提供足够的支撑抗倾覆力矩，建模时特意保留了支腿盘的安装接口，可根据不同地面承载条件更换不同尺寸的支腿垫木或支腿盘结构。

　　上车回转部分通过大直径回转支承与底盘车架连接，回转支承的安装法兰面、连接螺栓孔位都按通用起重设备的连接标准做了还原，可实现360度全回转作业，吊臂采用多节伸缩式箱型结构，每节臂的滑块安装位、伸缩油缸的固定铰点都做了精准定位，臂架截面采用优化的六边形箱型结构，在保证臂架抗弯抗扭强度的同时尽可能降低臂架自重，提升中长臂工况下的额定起重量。变幅油缸采用双缸对称布局，铰点位置的设置充分考虑了变幅角度范围与起重力矩的匹配，在最小工作幅度到最大工作幅度的变幅过程中，油缸的推力变化曲线平滑，无突变载荷点，可有效降低液压系统的冲击。

　　操作室的布局参考了实车的人机工程设计，视野范围覆盖吊臂作业区域与前方支腿操作区域，内部的操纵台、座椅安装位都预留了足够的装配空间，可后续细化添加操纵杆件、显示仪表等细节结构。建模过程中对所有部件的安装边界都做了明确的区分，底盘车架的上装安装面、回转支承的配合止口、吊臂各节段的配合滑块间隙、油缸铰点的轴承安装位都预留了符合机械设计标准的公差间隙，不会出现装配干涉问题，同时所有结构件的壁厚、加强筋布局都参考了同类设备的实际设计参数，可直接作为同类型起重设备改型设计的参考底模，也可用于作业场景的动画演示、吊装方案的模拟验证，帮助施工人员提前预判吊装过程中的空间干涉、作业半径覆盖范围等问题，减少现场作业的试错成本。不同于简化的外观模型，该数模对底盘的悬挂结构、转向拉杆布局、支腿伸缩的内部导向结构都做了细节还原，可用于拆解教学、结构受力分析等场景，设计人员可基于该模型快速修改臂架长度、支腿跨距等参数，快速衍生出不同吨位等级、不同作业幅度的变型产品结构，大幅缩短全新产品的建模周期。
