RT35吨室内卸料起重作业设备结构

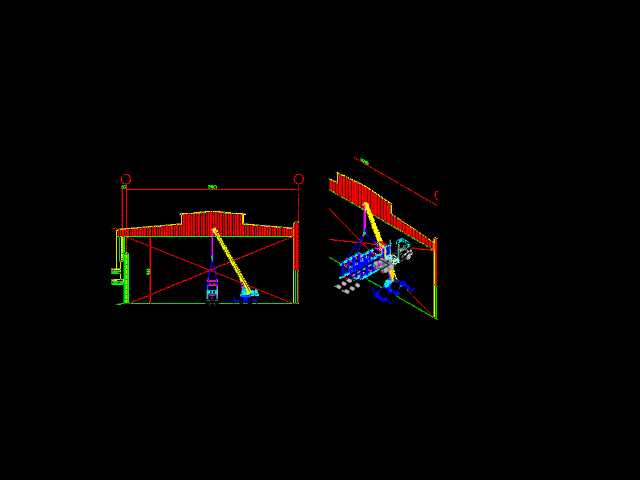

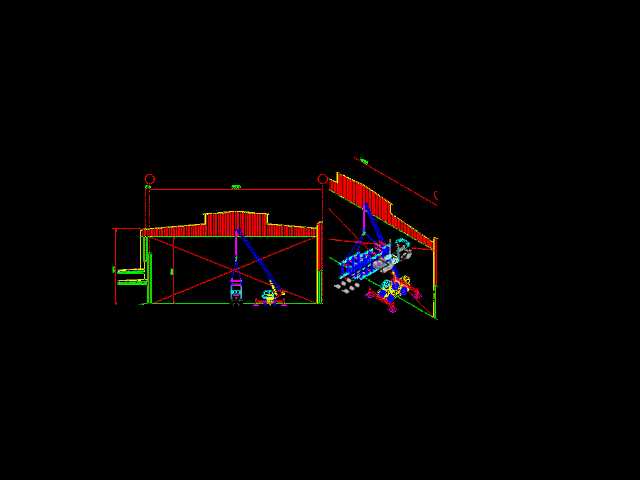

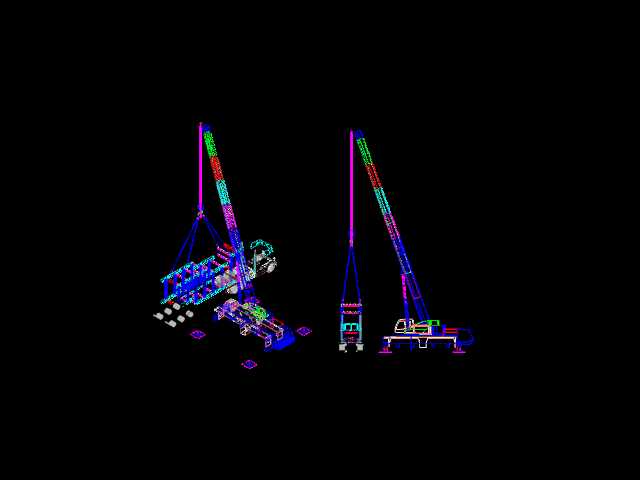

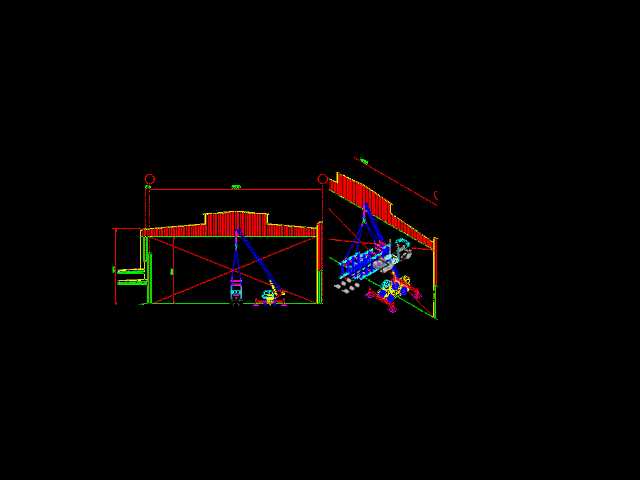

　　这套设备针对封闭厂房内的大吨位物料卸料场景设计，适配室内作业空间受限、地面承载有限、吊装路径存在固定障碍物的工况，常见于冶金车间原料入库、重型装备制造车间零部件转序、仓储库区室内重型货位装卸等场景，区别于露天作业的大吨位起重机，该设备在设计阶段就充分考虑室内作业的净高限制、转弯半径约束以及作业时对周边工位的干扰控制。从结构组成来看，设备包含可移动的底盘承载单元、多节伸缩式吊臂总成、变幅支撑机构、吊具连接端以及配套的地面定位工装，底盘部分采用窄幅轮距设计，适配厂房内常见的3米宽主通道通行需求，整机在收拢状态下的宽度控制在2.8米以内，高度不超过4.2米，能够顺利通过厂房常规的4.5米净高门洞以及车间内的管线下方区域，不会与厂房顶部的通风管道、照明桥架、起重天车的下沿发生干涉。

　　吊臂采用多节嵌套的箱型结构设计，每节臂的截面尺寸经过梯度优化，在保证35吨额定起重量下抗弯强度的同时，尽可能降低臂架自身重量，减少整机对地面的压强，适配室内普通环氧地坪或者硬化混凝土地面的承载要求，无需额外铺设厚重的钢板路基箱，减少卸料前的准备工作量。变幅机构采用双液压缸同步驱动的形式，变幅角度范围覆盖0到78度，在最小作业幅度3米时可实现满额35吨起吊，最大作业幅度可达16米，能够覆盖厂房内货车停靠后从车厢尾部到侧面货位的全部卸料范围，不需要反复调整车辆停靠位置，提升室内卸料的作业效率。

　　设备配套的地面定位工装，用于在定点卸料工位提前标记支腿的最优摆放位置，支腿采用横向伸缩+纵向延伸的H型结构，支腿展开后的横向跨距达到6.8米，纵向跨距为5.6米，支腿盘的接地面积经过计算，在满额起吊时单支腿对地面的压强不超过0.8MPa，适配绝大多数工业厂房的地面承载标准，不会造成地面沉降或者面层破损。设计过程中针对室内作业的视线受限问题，在吊臂的头部、变幅铰接点、底盘尾部都设置了对位标记，方便操作人员在地面指挥的配合下快速对准吊点，减少反复调整吊臂位置的时间，同时吊臂的侧面设置了反光标识，在厂房照明条件一般的区域也能清晰识别臂架位置，避免臂架与周边的设备、立柱发生碰撞。

　　吊具连接端采用快换式结构设计，可根据不同的卸料物料类型更换吊钩、吊梁、真空吸盘等不同属具，既可以吊装整箱的重型零部件，也可以吊装长条形的型材、大型结构件，适配室内场景下多样化的卸料需求。在安装边界方面，设备不需要在厂房内做固定基础，属于可移动作业设备，仅需要在作业前确认作业区域地面无明显凹陷、无地下管线空洞，将支腿完全伸出并垫实即可开展作业，作业完成后收拢支腿和臂架即可快速转场到下一个作业点位，不会占用固定的厂房空间，适合多工位轮流作业的生产车间使用。设备的液压管路全部采用内置式排布，沿臂架内部和底盘的线槽布置，避免在厂房内作业时管路被周边的尖锐构件刮蹭，提升设备在复杂室内环境下的可靠性，同时整机的重心经过优化，在带载行走小范围调整位置时，重心始终保持在支腿的支撑多边形范围内，不会发生侧翻风险，满足室内短距离带载对位的操作需求。针对室内作业的噪音控制要求，设备的动力单元采用降噪包裹处理，作业时的噪音控制在75分贝以内，不会对车间内其他工位的正常生产造成过大干扰，符合工业厂房内的作业噪音标准。
