简约概念款红色小车车身结构设计

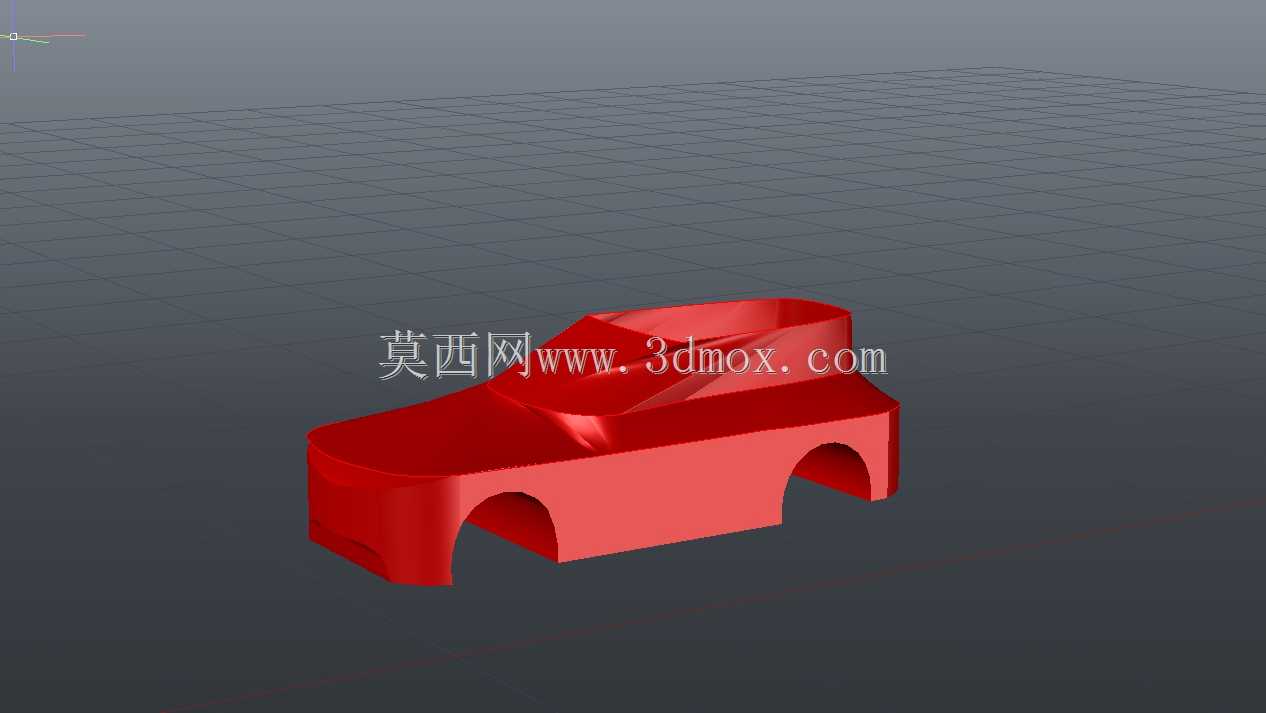

　　这款简易车身结构的设计，最初的构思出发点是面向青少年科创教具、桌面级展示车模以及小型低速概念代步车的前期原型验证场景，在很多校园创客空间的结构设计实训、小型智能车竞赛的车体适配环节，这类简化的车身结构能够快速匹配不同的轮组安装位，不需要复杂的曲面重构就能完成基础的车体装配验证。从实际功能层面来看，该车身预留了前后轮拱的弧形安装边界，轮拱的开口弧度按照常规直径32mm的橡胶轮组做了间隙预留，单侧轮拱与轮体的径向间隙控制在3mm，既能够保证轮组转动时不会和车身本体发生剐蹭，也不会因为间隙过大导致车体整体外观的割裂感。车身主体采用一体化的实体结构设计，没有做额外的分件处理，这种设计思路主要是为了适配FDM熔融沉积3D打印的加工特性，一体化打印不需要额外做装配卡扣的对位设计，打印完成后只需要简单去除支撑就可以直接和底盘、轮组完成组装，大幅降低原型制作的周期。车身顶部的内凹区域是按照常规的9g舵机、小型控制电路板的安装尺寸做的预留，内凹区域的深度为8mm，能够容纳控制模块的嵌入安装，不需要额外在车身表面打孔固定，避免破坏车身外观的整体性。

　　车头部分做了小角度的倾斜切面处理，这个设计一方面是降低小车行进过程中的正面风阻，虽然这类小型车模的行驶速度不高，但是在竞速类的创客竞赛场景中，哪怕是微小的风阻优化也能带来一定的速度提升；另一方面倾斜的切面也能够在小车发生正面碰撞时起到一定的导向卸力作用，避免碰撞冲击力直接垂直作用在车头端面导致车身结构开裂。车身侧面的腰线做了平滑的过渡处理，没有尖锐的棱角，一方面是避免使用过程中尖锐边角划伤使用者，另一方面平滑的曲面在3D打印过程中不需要添加额外的支撑结构，能够减少打印材料的损耗，同时降低后期打磨处理的工作量。

　　从安装边界来看，车身底部的平面度控制在0.2mm以内，能够和3mm厚度的亚克力底盘或者PLA打印底盘完全贴合，贴合面不需要额外做定位柱，只需要在对应位置打两个M2的螺丝孔就可以完成车身和底盘的紧固连接，安装孔的位置距离车身前后端面的距离分别为15mm和20mm，这个位置的选择避开了轮组的转动空间，也不会和顶部内凹区域的控制模块安装位发生干涉。在实际的教学场景中，这类简化的车身结构非常适合作为三维建模入门的练习案例，学习者可以在这个基础结构上做个性化的造型修改，比如添加车窗细节、调整车身腰线弧度、修改轮拱的尺寸来适配不同规格的轮组，不需要从零开始搭建车身的基础轮廓，能够快速将自己的设计想法落地为可加工的实体模型。

　　不同于高精度的量产车车身模型，这款设计刻意弱化了复杂的曲面细节，所有的曲面过渡都采用大圆角处理，圆角半径最小为2mm，这种处理方式不仅降低了建模的难度，也让模型在不同的3D打印机上都能获得比较好的打印效果，不会因为打印机的精度不足导致细节丢失或者层纹过于明显。车身的整体壁厚控制在2.5mm，这个壁厚既能够保证车身整体的结构强度，在正常的跌落、碰撞场景下不会发生碎裂，也不会因为壁厚过大导致打印时间过长、材料浪费的问题。在结构验证环节，这款车身可以直接搭配通用的智能车底盘套件使用，不需要对底盘做额外的修改，轮拱的位置和常规底盘的轮轴安装位完全对齐，组装完成后轮组的转动行程不会受到任何限制，转向角度可以达到左右各30度，满足小型智能车的转向需求。
