隐身气动布局概念歼击机结构设计

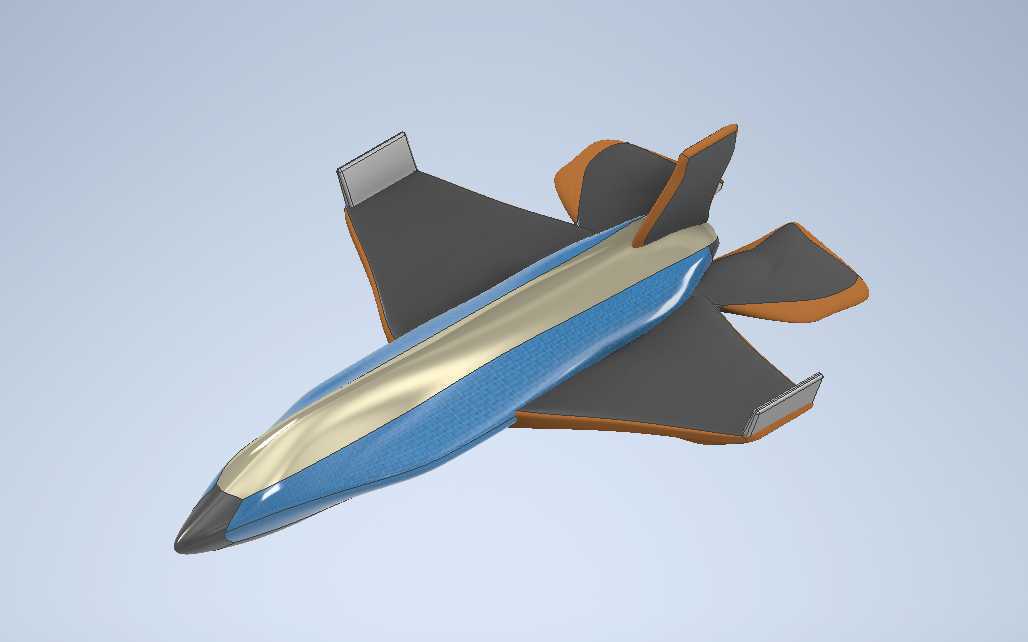

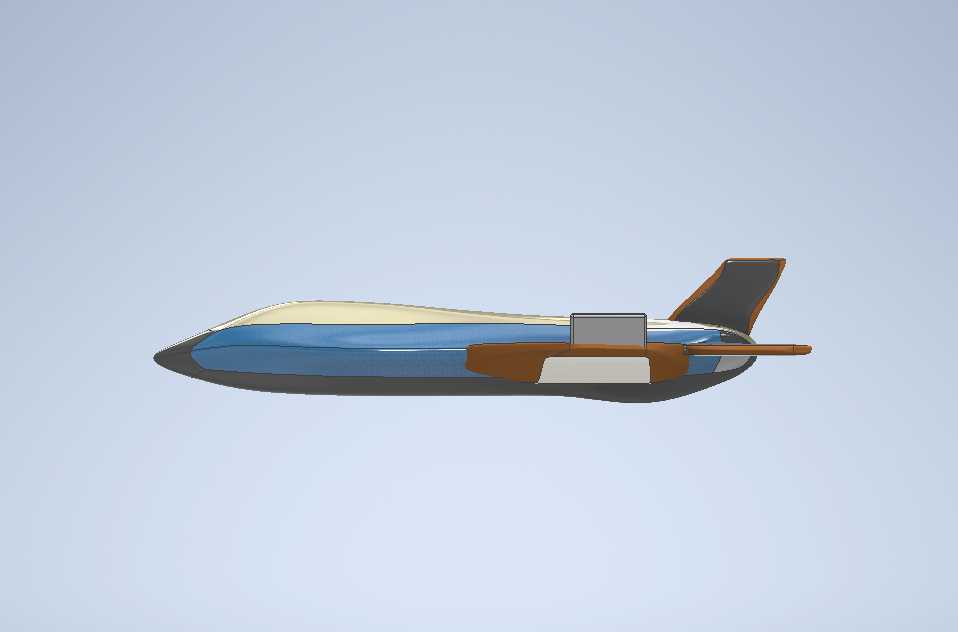

　　这款概念歼击机的三维结构设计，核心围绕低可探测性气动需求与高机动飞行边界展开，整机采用翼身融合的升力体构型，从机头尖锥整流罩开始，机身纵轴线条连续顺滑过渡，没有突兀的直角折边与外露凸起结构，机头截面采用扁菱形修形，既能够为机载雷达预留安装舱段空间，也可以通过棱边的平行设计将入射雷达波反射到非威胁方向，兼顾气动减阻与隐身性能的双重要求。机身中段为主承力舱段，纵向预留了机载设备舱、燃油储舱、动力系统安装通道的布局空间，机身表面的曲面曲率按照面积律要求逐层渐变，在跨音速飞行阶段可以有效降低激波阻力，避免跨音速区间的阻力突增问题。机翼采用大后掠角切尖三角翼布局，机翼与机身融合过渡，翼根处厚度较大，能够预留主起落架收放舱、机翼油箱的安装空间，

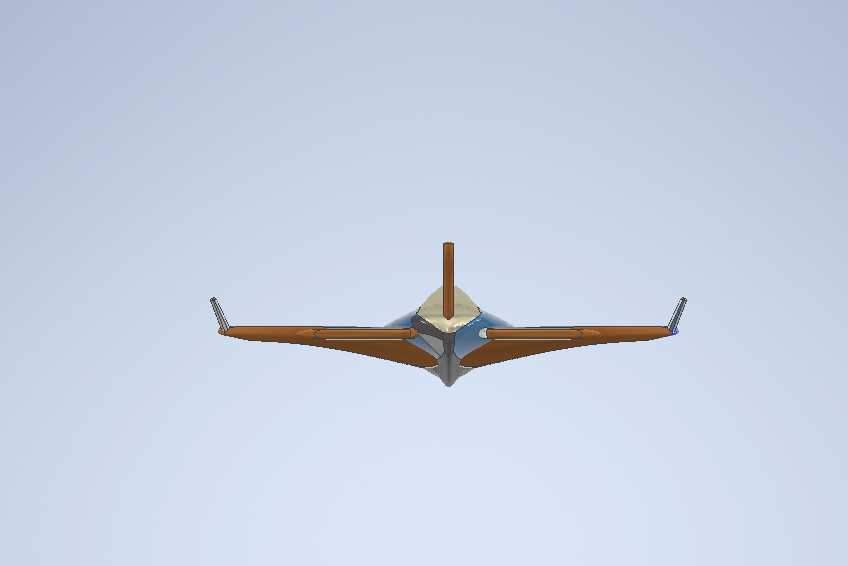

　　翼尖位置做切尖处理，既可以减缓翼尖涡流的诱导阻力，也能够避免翼尖颤振临界速度过低的问题，机翼后缘设置独立的气动操纵面安装位，可对应襟翼、副翼的转动铰链布局，起降阶段襟翼下偏可以大幅提升机翼升力系数，缩短起降滑跑距离，空中机动阶段副翼差动偏转可实现滚转姿态的快速控制。尾翼采用外倾双垂尾加全动平尾的组合布局，双垂尾向外倾斜一定角度，既可以规避大迎角飞行时机身对垂尾的气流遮蔽，保证航向稳定性，也能够通过倾斜角度将侧向入射的雷达波散射偏离接收方向，垂尾后缘预留方向舵转动间隙，平尾采用后掠切尖造型，可同步参与俯仰姿态控制与纵向配平，在大过载机动过程中提供足够的操纵力矩。整机的外形尺寸边界按照轻型多用途歼击机的定位设定，机身总长、翼展、

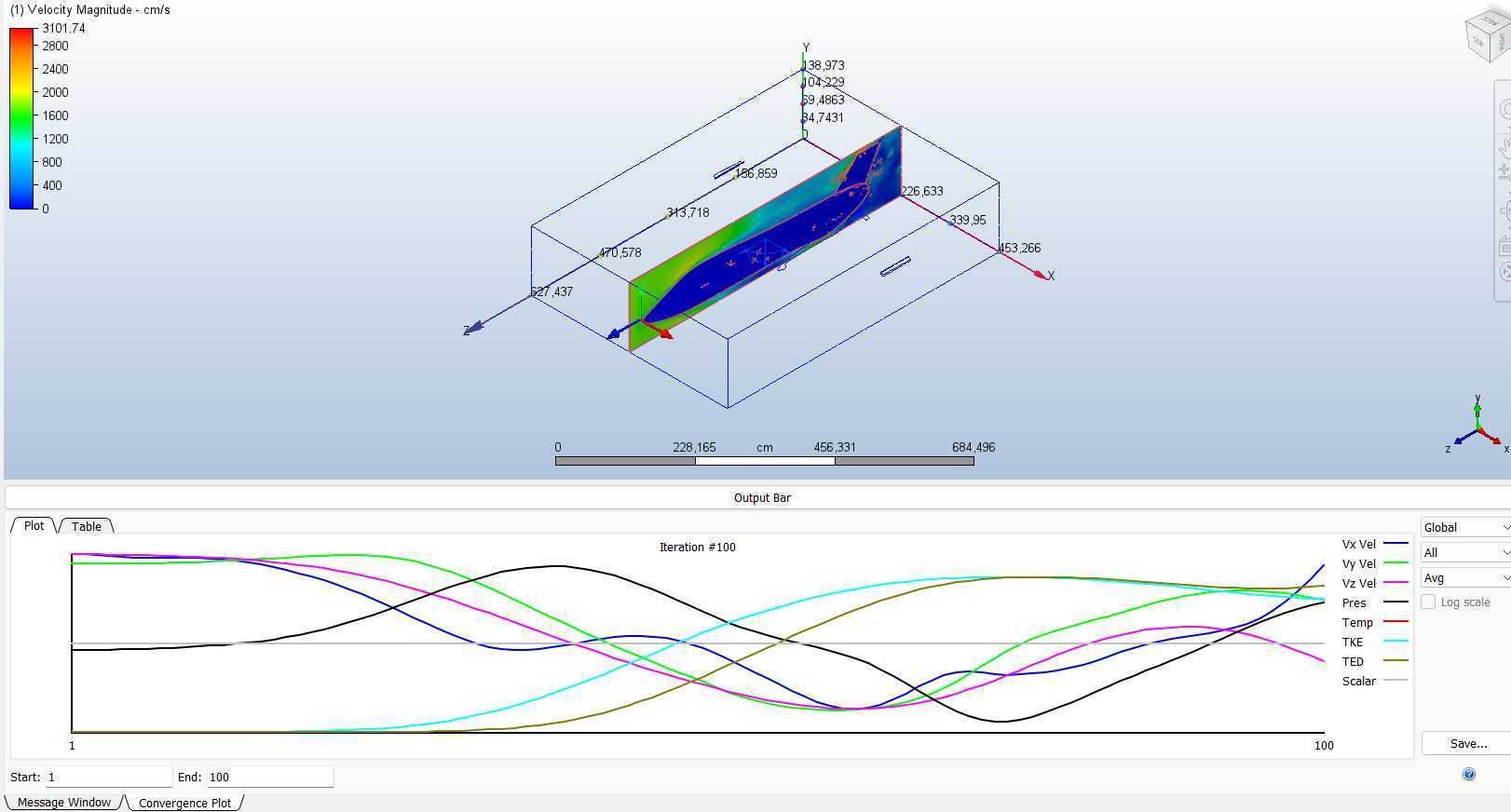

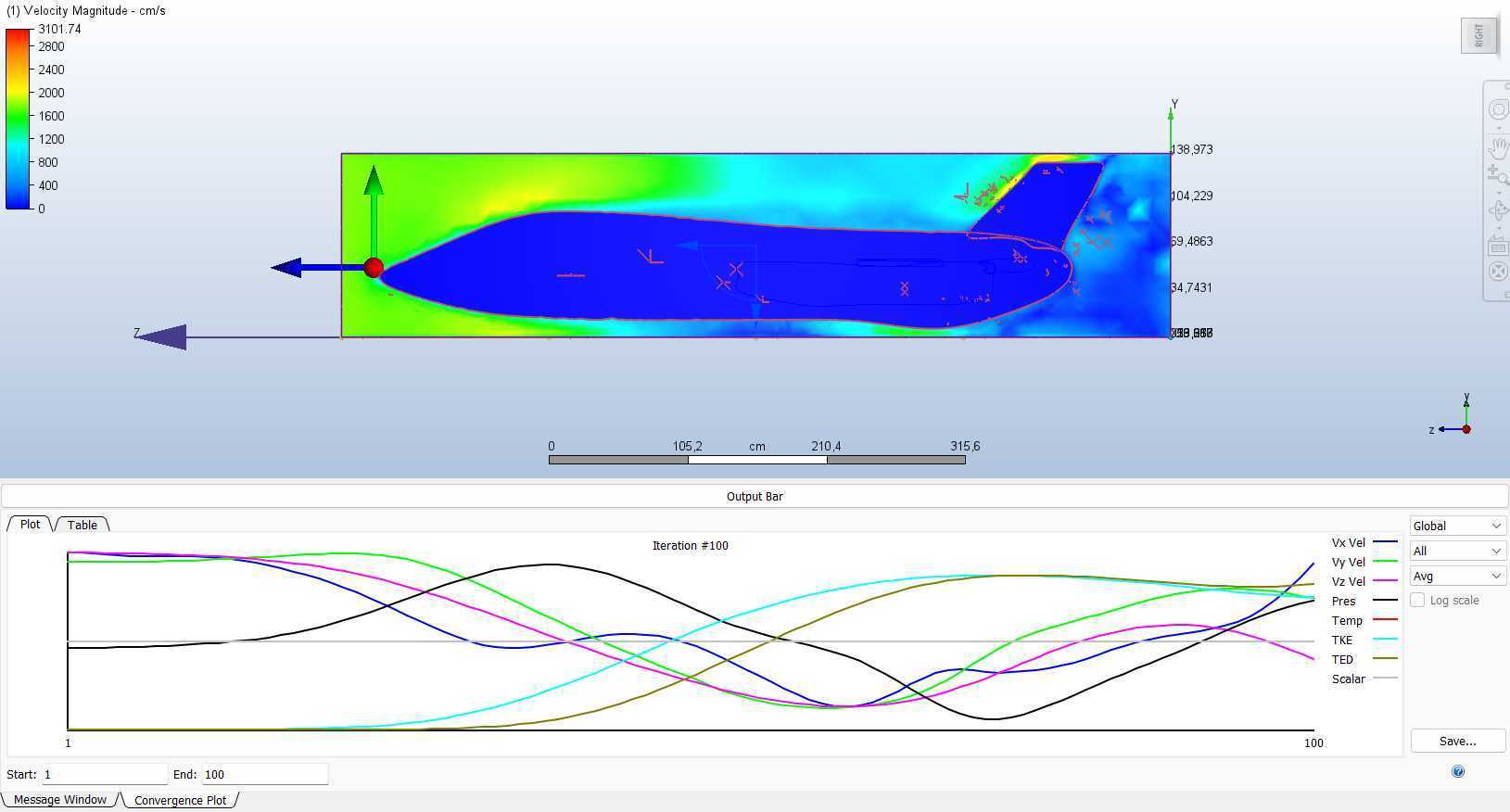

　　机高的比例经过多轮气动仿真校核，地面停放状态下起落架舱的轮廓与机身曲面完全贴合，所有口盖、检修舱门的边缘都按照平行对齐原则设计，缝隙方向统一纳入隐身棱边的角度体系，避免出现强角反射器结构。从实际应用场景来看，这类构型既可以作为下一代有人驾驶歼击机的概念方案验证载体，用于气动外形隐身性能的前置仿真测算，也可以等比例缩放后作为高速无人验证机、航空科普展示模型、风洞试验缩比样机的结构原型，设计过程中对每一处曲面的G2连续度都做了约束，机身表面没有曲率突变的凹陷或凸起，既能够降低飞行过程中的摩擦阻力，也可以减少表面隐身涂层的施工难度。动力安装段位于机身后段，进气道采用机身两侧半埋式布局的预留接口，进气口轮廓做棱边修形，

　　管道内部采用S弯走向的预留空间，能够完全遮挡发动机压气机叶片的正面雷达反射，尾喷口位置预留锯齿形修形的安装边界，可降低后向红外辐射特征与雷达反射强度。起落架布局采用前三点式设计，前起落架舱位于机头下方后段，主起落架舱收纳于翼根融合段内部，收放机构的运动包络在建模阶段已经做了干涉检查，起落架放下后的轮距、轴距参数满足地面滑行、起降抗侧风的稳定性要求，避免地面转弯过程中出现侧翻风险。整机的结构分区清晰，机头雷达罩、航电舱、座舱段、燃油舱、动力舱、尾喷管段沿纵轴依次排布，各舱段之间预留对接安装的法兰边位置，机翼、尾翼与机身的连接交点位置设置加强肋的预留空间，能够承受大机动飞行过程中的气动载荷，所有气动面的偏转角度范围都按照实际飞行包线设定，兼顾低速起降、亚音速巡航、超音速冲刺、大迎角机动等不同飞行状态的气动需求，整个模型的曲面拆分逻辑也符合后续三维打印、缩比模型加工、仿真网格划分的工程要求，没有出现非流形边、曲面缝隙、厚度为零的无效结构，可直接用于气动仿真前处理、结构有限元分析的前置建模环节。
