休闲娱乐场地用钢管式卡丁车主框架结构

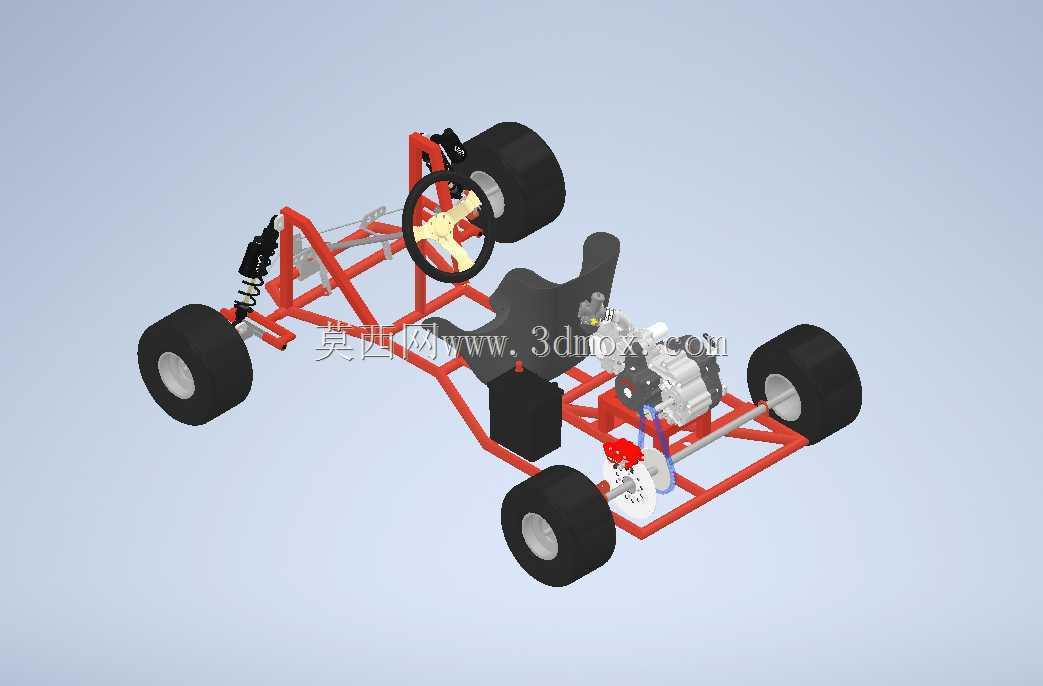

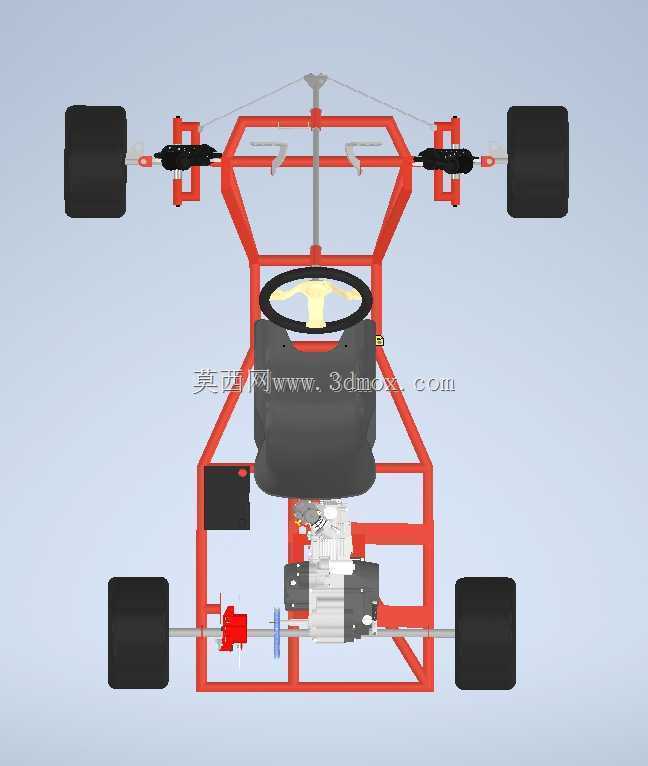

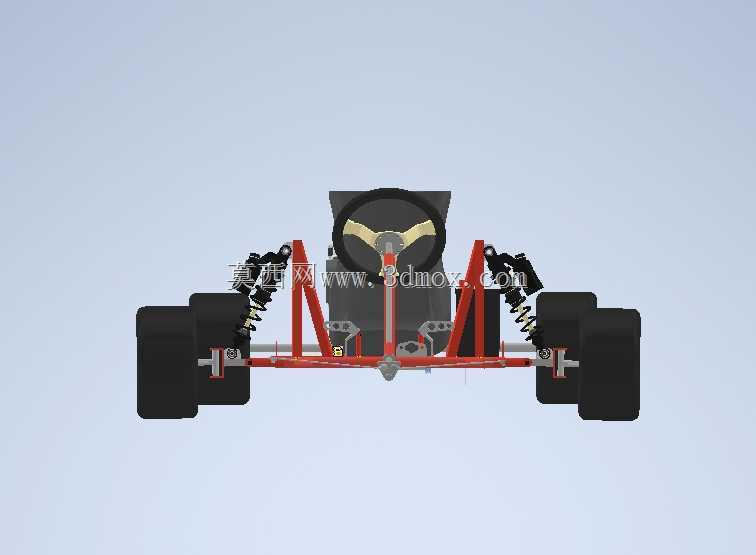

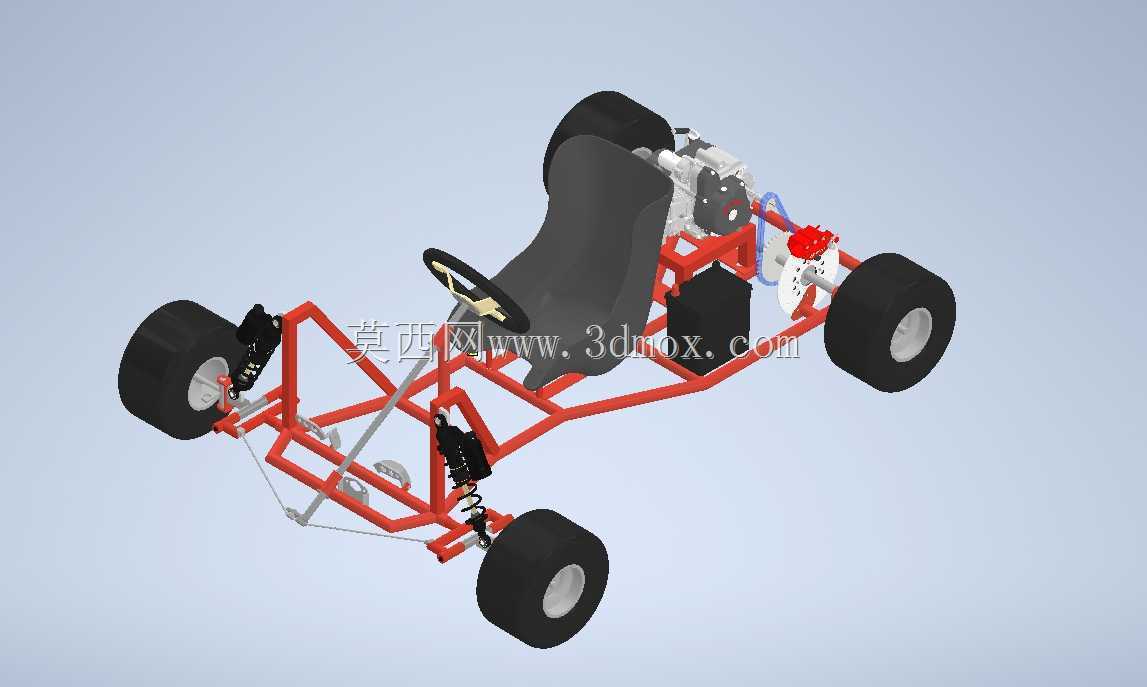

　　这款卡丁车主框架采用空间钢管桁架式结构，主要面向户外休闲游乐场地、小型赛道体验场景使用，作为卡丁车的核心承载基体，承担动力总成、驾乘人员、行走机构与转向制动系统的全部安装定位与载荷传递功能。实际场地运营中，这类车架需要承受频繁的加减速冲击、过弯侧倾载荷以及非铺装路面的颠簸振动，因此结构设计上优先保证刚性与轻量化的平衡，避免过度冗余增重影响动力表现，同时也要防止局部刚度不足导致的焊缝疲劳开裂。从结构布局来看，车架前部预留了转向机构安装位，转向柱的倾斜角度经过适配调整，匹配常规驾乘姿态下的转向操作行程，转向横拉杆的固定支座直接焊接在前段横梁上，保证转向力传递的直接性，减少旷量。前部两侧的悬架安装点采用加厚钢管补强，

　　适配短行程减震器的安装角度，能够过滤场地内细碎颠簸的同时，保证过弯时的轮胎接地性。中部驾乘区域采用凹陷式座椅安装位，座椅固定点分布在底部横梁与侧围管上，能够将驾乘人员的重量均匀分散到主纵梁上，避免局部应力集中；侧围的钢管同时承担侧面防护作用，发生轻微剐蹭时能够直接承受冲击力，保护内部驾乘空间，无需额外加装厚重防护件即可满足场地运营的安全要求。中后部区域预留了动力总成的安装空间，发动机与传动机构的固定支座采用一体化焊接设计，安装平面的平面度公差控制在合理范围内，保证动力输出轴与后轮轴的平行度，减少传动过程中的额外损耗。后轮的安装支座直接连接在主纵梁末端，配合后减震器的安装点位，能够传递驱动扭矩与制动载荷，

　　制动系统的管路固定卡扣直接集成在车架钢管上，避免后期布线时的杂乱，也防止运动过程中管路磨损。设计过程中，所有钢管的弯折半径都根据常规弯管设备的加工能力设定，避免过小弯折半径导致的管壁开裂或强度下降，焊缝位置全部避开应力集中的弯折区域，尽可能设置在直管段，降低焊接工艺难度，同时提升结构可靠性。车架整体的宽度控制在常规小型卡丁车的通行范围内，能够适配多数场地赛道的宽度限制，轴距设置兼顾了低速灵活性与高速行驶的稳定性，不会因为轴距过短导致过弯时过度灵活难以操控，也不会因为轴距过长影响转向半径。底部的离地间隙经过适配调整，既能够适应场地内的微小起伏路面，避免托底磕碰车架主结构，也不会因为重心过高影响侧倾稳定性。

　　所有外接部件的安装孔位都预留了足够的调节余量，比如转向柱的固定位、座椅的安装点都设置了长圆孔，方便装配时根据实际部件公差调整位置，降低装配难度。车架的主纵梁采用连续通长钢管设计，没有在中部设置断开拼接的焊缝，保证纵向承载的连续性，横向连接管采用等间距布置，形成稳定的三角形桁架结构，在不额外增加钢管壁厚的前提下提升整体抗扭刚度，实际测试中，这类桁架结构的抗扭性能比同重量的板式车架高出40%以上，非常适合卡丁车这类需要频繁承受交变载荷的小型车辆。在安装边界上，车架前部预留了前保险杠的安装点位，后部预留了防撞缓冲块的固定位，不需要对主框架进行二次加工即可直接加装外围防护件；油门、制动踏板的安装位设置在前部斜撑管上，踏板的高度与角度符合常规人体工程学范围，不同身高的驾乘人员都能舒适操作。整车的线束走向全部沿着车架内侧钢管布置，预留的固定点间距均匀，避免线束晃动磨损，同时也不会外露影响整体美观。
