集成式储油润滑结构油底壳设计

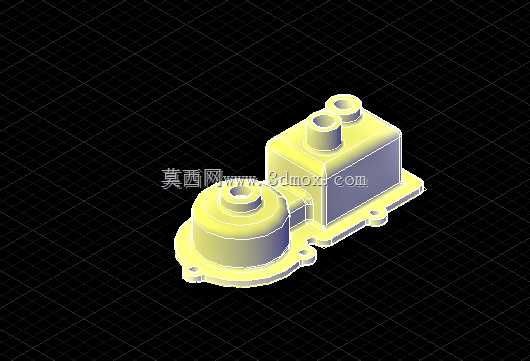

在动力传动类设备的润滑系统设计中，储油承托结构的合理性直接决定整套润滑回路的运行稳定性，本次呈现的油底壳结构，打破了传统单一腔体储油的设计思路，将储油腔、油路接口、安装定位基座做了一体化整合，适配多腔体动力单元的润滑需求。从实际应用场景来看，这类结构多用于小型内燃动力单元、紧凑型减速传动箱的下部安装位，既承担储存润滑介质、承接上部机构回落润滑油的基础功能，也作为整套动力单元的下部承托构件，配合安装法兰实现与上部箱体的密封对接，同时集成的两个凸起接口可直接对接润滑油路的回油、补油管路，无需额外在箱体侧壁开孔布管，大幅压缩了整套润滑系统的外围安装空间。

设计过程中首先考量的是安装边界的适配性，整个壳体采用下部半圆弧腔体+上部矩形安装法兰的组合构型，下部圆弧腔体对应动力单元下部的旋转构件运动包络，预留足够的安全间隙避免运转过程中构件与壳体内壁发生剐蹭，同时圆弧型的腔体底部更利于润滑油中混杂的金属磨屑向底部沉淀区汇聚，方便后续维保过程中的杂质清理。上部矩形法兰边均匀布置安装孔位，孔位的位置度公差严格匹配上部箱体的对接螺孔，法兰面预留密封胶槽的安装空间，装配时配合耐油密封垫可实现腔体的完全密封，避免设备运行过程中出现润滑油渗漏问题。

从功能特性层面看，壳体上部延伸出的两个阶梯式圆柱接口，内径尺寸匹配常用的润滑管路通径，接口外壁做了阶梯限位结构，管路套接后可通过卡箍直接固定，无需额外加工接头螺纹；接口的位置设置在腔体上部的高位区域，避免设备倾斜运行时润滑油从接口处溢出。壳体侧面与圆弧腔体衔接的位置做了加厚的加强筋结构，从法兰边一直延伸到圆弧腔体底部，既提升了整个壳体的结构刚性，避免设备运行过程中受振动影响出现壳体开裂问题，也可以作为安装时的受力支撑点，方便装配过程中的吊装与对位。

实际建模过程中，腔体内部的容积经过反复校核，既满足整套动力单元额定运行状态下的润滑油储量要求，也预留了15%左右的热膨胀空间，避免设备长时间高负荷运行时，润滑油受热膨胀从通气口溢出。腔体底部的最低位置预留了放油螺塞的安装凸台，凸台厚度足够支撑螺塞的拧紧力矩，同时放油口的位置正对腔体最低处，维保放油时可以将腔体内的存油完全排空，减少旧油残留对新润滑油的污染。安装法兰的平面度要求控制在0.1mm以内，保证与上部箱体对接时密封面完全贴合，避免出现局部间隙导致的渗漏问题；所有安装孔位都做了沉头设计，装配后螺栓头部不会突出法兰平面，不会与周边的其他附属构件发生干涉。

不同于传统的冲压式薄壳油底壳，这种一体化构型的壳体更适配结构紧凑、安装空间受限的小型动力设备，整个壳体的外形轮廓没有多余的外凸结构，所有接口与加强结构都在安装边界范围内，设备整体布置时不需要为油底壳预留额外的避让空间。壳体的壁厚设计做了差异化处理，安装法兰、接口位置、加强筋区域的壁厚比腔体薄壁区域厚2mm左右，既保证了受力位置的结构强度，也尽可能控制了整个构件的整体重量，降低动力单元的整体负重。在油路衔接的设计上，两个接口的内部流道做了圆弧过渡处理，润滑油流经时不会出现直角拐点造成的流阻增大问题，回油管路的润滑油可以顺畅流入腔体内部，补油时也不会因为流道狭窄出现注油不畅的问题。

从装配适配的角度看，整个壳体的安装定位基准设置在法兰面的两个对角孔位，装配时先通过两个定位销完成壳体与上部箱体的对位，再依次拧紧所有安装螺栓，螺栓的拧紧力矩按照对角线顺序逐步加载，避免法兰面受力不均出现密封间隙。腔体内部的转角位置都做了圆角过渡，没有尖锐的直角结构，既减少了润滑油流动时的应力集中，也避免加工过程中出现应力开裂的问题。针对设备运行时的振动工况，壳体与上部箱体的对接位置除了密封垫之外，还可以在法兰面之间增加减震胶层，进一步降低振动传递，减少连接螺栓松动的概率。
