法兰底座式十字铰接管路连接接头

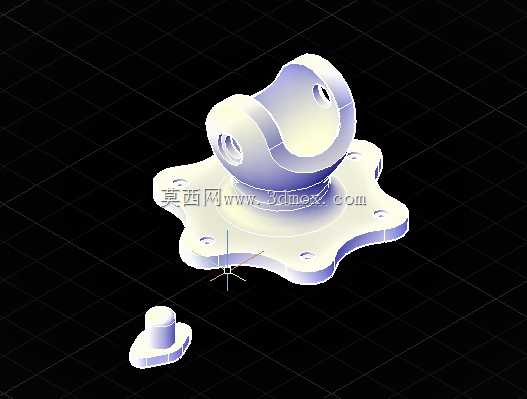

　　这款十字铰接接头主要应用在流体控制管路系统的阀块集成单元中，常见于液压站阀组、气动控制回路、工业流体输送管线的转角连接点位，用来实现多通路管路的角度调整与连通，解决硬管布设时的角度偏差补偿问题，避免管路安装时因同轴度误差产生的装配应力，降低管路长期运行中因振动引发的焊缝开裂、密封失效风险。从结构设计来看，接头下部采用六瓣式法兰安装底座，底座上均匀分布六个安装通孔，孔位沿法兰周向等角度排布，安装时可通过螺栓将接头整体固定在阀块安装面或设备基座上，法兰底面设计为精加工平面，安装时配合密封垫片可实现端面静密封，防止介质从安装结合面渗漏。

　　上部的十字铰接主体采用双耳式铰接结构，两个同轴的铰接孔分别对应垂直交叉的两个通路，孔内可穿装铰接销轴或对接管路接头，实现两个垂直方向管路的连通，同时铰接结构允许对接部件在一定角度范围内摆动，适配设备运行中管路产生的小幅位移，抵消管路热胀冷缩带来的形变应力。设计过程中优先考虑了安装边界的适配性，法兰底座的最大外轮廓尺寸控制在常规阀块安装面的预留尺寸范围内，不会和周边相邻的阀件、管路接头产生安装干涉，铰接主体的回转半径经过校核，在最大摆动角度下不会触碰周边的设备结构。铰接孔的内径尺寸匹配常规通径的管路接头，孔内壁加工有密封槽位，可安装O型密封圈实现转动部位的动密封，避免介质在铰接转动过程中出现泄漏。

　　接头整体的流道采用圆弧过渡设计，减少介质在转角处的流阻，降低介质输送过程中的压力损失，同时避免流道直角位置产生介质淤积，适配液压油、压缩空气、低压水等多种常规工业流体介质。在实际选型应用中，这类接头多用于需要调整管路走向的安装场景，比如设备内部空间紧凑、管路无法实现直线布设的位置，或是设备运行中存在相对位移的两个管路连接端，相比固定式直角接头，铰接式结构可以在安装完成后小幅调整管路角度，降低现场安装的对位难度，减少安装过程中对管路的强行掰正操作，保护管路和阀件不受装配应力损伤。底座的六孔安装结构相比常规四孔法兰，拥有更好的抗倾覆能力，在管路存在侧向力的工况下，能更均匀地分散安装面的受力，避免单个螺栓受力过大出现断裂或滑丝问题。

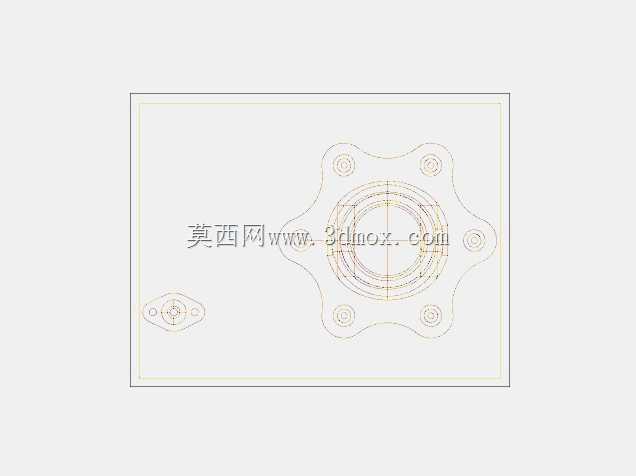

　　铰接部位的配合间隙经过严格控制，既保证转动时的灵活性，又不会因为间隙过大导致密封件偏磨，延长密封件的使用寿命，减少后期维护更换的频率。从建模细节来看，模型还原了接头的所有安装特征，包括法兰安装孔的倒角、铰接孔的密封槽、底座与主体连接部位的加强圆角，这些细节都是实际加工中必须具备的工艺特征，加强圆角可以降低部件连接处的应力集中，提升接头在承压工况下的结构强度，避免长期受压后在连接根部出现断裂。安装孔的倒角可以方便安装时螺栓的导入，提升现场装配的效率。
