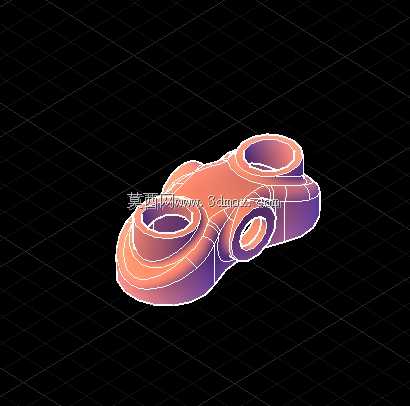

工业级单级卧式离心泵结构设计方案

　　该泵体结构主要面向工业循环水系统、市政给排水、生产工艺流体输送等场景设计，可适配清水、物理化学性质与水接近的低腐蚀性介质输送需求，在工厂冷却水循环、楼宇供水、农田排灌、水处理工段等场景中作为核心流体动力单元使用。从实际使用需求出发，设计阶段优先考虑了运行稳定性与易维护性，泵体采用后开门式结构，检修时无需拆卸进出水管道与电机，仅需拆开联轴器连接即可移出转子部件，大幅降低现场运维的工作量与停机时长。

　　叶轮采用闭式离心结构设计，叶片型线经过水力优化，在额定工况下可实现较高的水力效率，同时平衡了轴向力，减少轴承端的负载，延长轴承使用寿命；泵壳采用螺旋形压水室结构，可有效降低流体在泵腔内的水力损失，减少运行过程中的振动与噪音，适配连续长时间运行的工业工况。安装边界方面，该泵采用卧式底脚安装方式，底座预留标准地脚螺栓孔位，进出水口采用法兰连接结构，法兰尺寸符合通用管路连接标准，可直接对接同规格工业管路，无需额外制作过渡连接件；整体安装尺寸经过紧凑化优化，在保证水力性能的前提下尽可能缩小占地空间，适配现有泵房的改造升级需求，无需对原有安装基础做大规模改动。

　　轴封部位设计了填料密封与机械密封两种可选结构，可根据输送介质的特性、现场泄漏管控要求灵活选配，填料密封结构适配含少量固体颗粒的介质，维护成本低，机械密封结构则可实现更低的泄漏率，适配对环境整洁度要求较高的车间场景。轴承部位采用油脂润滑结构，设置了防尘密封结构，可阻挡外界粉尘、水汽进入轴承腔，适配多粉尘、高湿度的工业现场环境，同时轴承端预留了注油孔，可在不停机的状态下完成润滑脂补充，降低日常维护的操作难度。

　　泵轴采用阶梯轴结构设计，应力集中部位做了圆角过渡处理，经过强度校核可承受额定工况下的扭矩与径向力，避免长期运行出现轴变形、断裂等问题；联轴器采用弹性柱销结构，可补偿泵轴与电机轴之间的少量安装同轴度误差，同时具备一定的缓冲减震能力，减少电机启动、负载波动时对泵转子的冲击。设计过程中对各部件的配合公差做了明确设定，叶轮与泵壳之间的密封环间隙控制在合理范围，既避免间隙过大导致容积效率下降，也防止间隙过小出现运行过程中部件摩擦抱死的问题；所有过流部件的壁厚均经过耐压校核，可承受额定工作压力下的长期负载，避免出现泵体开裂、渗漏等问题。从选型适配角度，该结构可通过更换叶轮直径、调整转速适配不同的流量扬程需求，覆盖常规工业流体输送的多数工况参数区间，无需重新设计整体泵体结构，可缩短定制化生产的周期，降低生产制造成本。
