剖分式滑动轴承组件装配结构设计

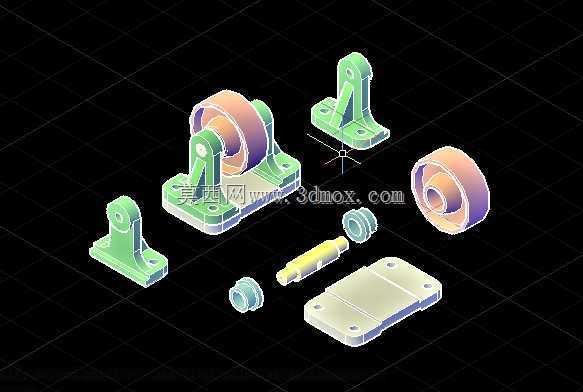

　　这套轴承组件属于滑动轴承范畴里的剖分式对开结构，主要应用在中低速重载的传动场景中，常见于工业输送线辊筒支撑、小型减速机输入输出轴定位、矿山给料设备的转轴支撑、风机叶轮主轴承载等工况，相比整体式滑动轴承，这类剖分结构的核心优势是轴系装配时无需沿轴向穿装，可在轴系完成其他部件装配后再扣合安装，后期检修更换轴瓦时也无需拆解整根轴上的联轴器、带轮等外接零件，大幅降低现场运维的拆装工作量。整套组件由上下轴承座、对开式轴瓦、轴承盖连接螺栓、底座安装固定螺栓、油杯注油结构、轴端定位套几个核心部分构成，上下轴承座采用分体式铸造成型后再做结合面精铣，结合面处加工有定位止口，避免上下座合装时出现径向错位，保证轴瓦安装后的同轴度偏差控制在0.

　　02mm以内，防止轴运转时出现偏磨导致的温升过快、抱轴故障。轴瓦采用双金属复合结构，基体为低碳钢保证结构强度，内壁浇铸减磨合金层，合金层厚度控制在1.5-2mm，既保证减磨性能，也避免长期磨损后合金层脱落造成的轴面拉伤，轴瓦内表面加工有螺旋状油槽，油槽从注油孔位置向两端螺旋延伸，保证润滑脂在轴运转时能均匀分布到整个摩擦接触面，油槽两端不贯通到轴瓦端面，防止润滑脂在运转过程中从端部泄漏，减少补脂周期。轴承座底座部分设计有四个长圆形安装孔，长孔的长度方向预留了3mm的调整余量，方便现场安装时调整轴承的轴向位置，补偿机架加工时的孔位偏差，安装孔的沉头深度设计为刚好容纳螺栓头的高度，避免螺栓头突出底座平面造成安装时贴合不实，

　　底座结合面加工有0.8μm粗糙度的平面，保证安装后与机架支撑面完全贴合，减少运转时的振动传递。上下轴承座的连接采用铰制孔螺栓，螺栓杆部与孔的配合为过渡配合，不仅提供轴向锁紧力，还能承受轴运转时产生的径向剪切力，避免普通螺栓受剪后出现的连接松动问题，螺栓预紧力矩按照螺栓规格设定为对应等级的标准力矩，预紧时采用对角分次拧紧的方式，保证上下轴承座结合面的间隙均匀，避免单侧压紧导致轴瓦变形卡轴。轴的两端设计有定位轴肩和配套的轴套，轴肩高度高于轴瓦端面1.5mm，配合轴套实现轴的轴向定位，限制轴运转时的轴向窜动量，窜动间隙控制在0.1-0.3mm之间，既避免轴受热膨胀后出现轴向顶死，也防止窜动量过大造成的传动部件轴向冲击。设计过程中首先根据承载工况计算轴瓦的比压，按照比压不超过15MPa的限值确定轴瓦的宽度与内径比值，宽径比控制在1:1.2，避免宽径比过大导致的轴瓦端部偏磨，也防止宽径比过小造成的比压过大加剧磨损；其次核算轴承座的壁厚，按照铸造件的壁厚均匀原则，主体壁厚设置为8mm，连接螺栓凸台位置加厚到15mm，避免壁厚突变造成的铸造缩孔缺陷，同时在轴承座的受力转角位置设计R3的铸造圆角，减少应力集中，提升部件的抗疲劳强度。安装边界方面，整套组件装配完成后总高度为120mm，底座安装孔的横向中心距为90mm，纵向中心距为140mm，适配的轴径为35mm，安装时需要保证两个配对轴承的同轴度偏差不超过0.05mm，

　　可通过打表找正轴的径向跳动来调整轴承座的安装位置，找正完成后再拧紧底座固定螺栓，螺栓下方加装弹簧垫圈防止运转振动造成的螺栓松动。注油位置设置在轴承盖的顶部中心，油杯采用直通式压注油杯，日常运维时可通过油枪直接注入锂基润滑脂，注脂周期根据运转转速设定，转速低于100r/min时每3个月补脂一次，转速在100-500r/min时每月补脂一次，每次注脂量控制在轴承内腔容积的1/3，避免注脂过多造成的运转阻力增大、温升过高。这类剖分式滑动轴承相比滚动轴承的优势是抗冲击载荷能力更强，在有振动、冲击的重载工况下使用寿命更长，且结构简单，零件加工难度低，出现磨损后仅需更换轴瓦即可恢复使用，维护成本远低于同规格的滚动轴承，适合在低速重载、冲击载荷较大的工业传动场景中作为轴系的支撑部件使用。
