同轴杆临时连接用承插式开口销接头

在轻工输送线、小型实验台架、可拆卸工装夹具这类需要频繁拆装同轴传动杆的场景里，承插式开口销接头是成本极低且可靠性足够的连接方案，相比键连接、过盈配合这类永久或半永久连接形式，它不需要额外的紧固件锁紧工具，徒手配合简单的尖嘴钳就能完成拆装，非常适合需要定期调整杆系长度、更换末端执行件的工位。这类接头的核心功能是实现两根同直径同轴杆的周向与轴向同步锁定，传递的扭矩范围覆盖小型手动工装到中低速轻载传动的需求，日常应用中常见于手动操作的连杆机构、小型设备的调节杆组、展会临时搭建的可拆展具传动结构里，不会用在高速重载的长期连续运转传动链中，毕竟开口销的抗剪切强度有限，且配合间隙带来的回程误差不适合高精度传动场景。

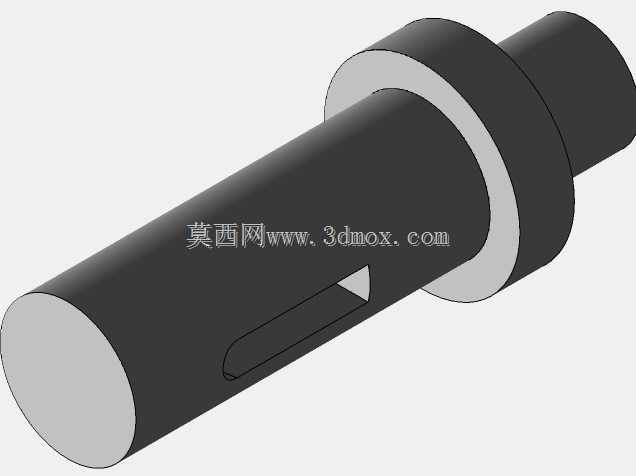

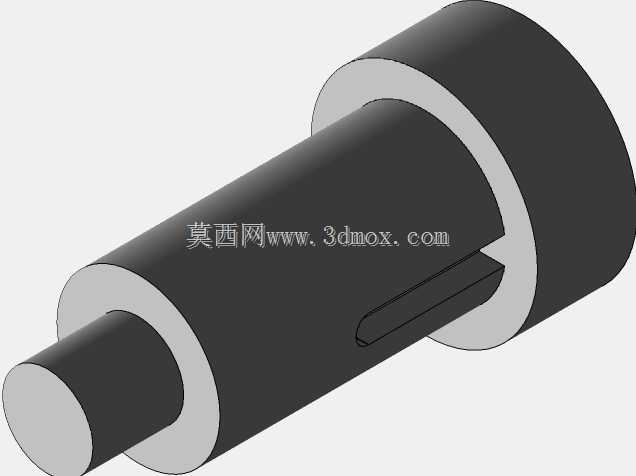

从结构设计逻辑来看，这类接头采用一体式台阶轴结构，一端是带内承口的套筒段，另一端是与配套杆直径一致的实心插接段，套筒段的侧壁开有贯通的径向槽，对应的插接杆端部也预制有同尺寸的径向通孔，安装时先将实心杆插入承口到底，对齐侧壁的槽孔后穿入开口销，掰开开口销的两个支脚就能完成轴向与周向的锁定，不会出现杆体脱出或者相对转动的问题。设计时特意将承口的内径公差取H7级，与插接杆的h6公差形成间隙配合，既保证插接时的顺畅度，不会因为加工误差出现插装卡滞，又能把径向配合间隙控制在0.02mm以内，减少传动过程中的径向晃动。套筒段的外径比杆体大出2倍壁厚尺寸，这个壁厚是根据杆体传递的最大扭矩计算得出，保证承口侧壁在承受额定扭矩时不会出现胀裂变形，同时台阶面可以作为安装定位面，插接到位后台阶面与配套杆的端面贴合，避免杆体插入过深顶死承孔底部。

安装边界方面，这类接头的径向最大尺寸就是套筒段的外径，安装时需要在套筒侧壁的开槽位置预留至少10mm的径向操作空间，方便穿入开口销以及后续拆装时掰开销脚，轴向方向上，除了接头本身的长度，还需要在开口销穿出的一侧预留出5mm以上的空间，方便用钳子操作开口销的弯折部分。外形上没有多余的凸起结构，整体为回转体，除了侧壁的销槽和端部的倒角外没有其他复杂特征，加工时直接用圆钢车削即可成型，销槽可以通过铣削或者线切割加工，加工难度低，批量生产成本可控。实际选型时需要注意，配套的两根杆直径必须与接头的承口、插接段直径完全一致，销孔的位置要严格对齐，否则穿销后会出现别劲的情况，加速销子的剪切磨损；如果是用于有轻微振动的工况，可以在开口销上加装防松垫圈，避免长期振动下销脚回弹松脱。另外这类接头不适合传递轴向拉力过大的场景，因为开口销的抗剪切能力有限，大拉力下容易剪断销子导致杆体脱开，如果有轴向承载需求，需要额外增加轴向定位结构，或者更换为承载力更强的柱销配合锁紧螺母的连接形式。日常维护时只需要定期检查开口销的磨损情况，一旦发现销子有剪切变形或者裂纹，及时更换同规格的开口销即可，不需要整体更换接头，维护成本极低。
