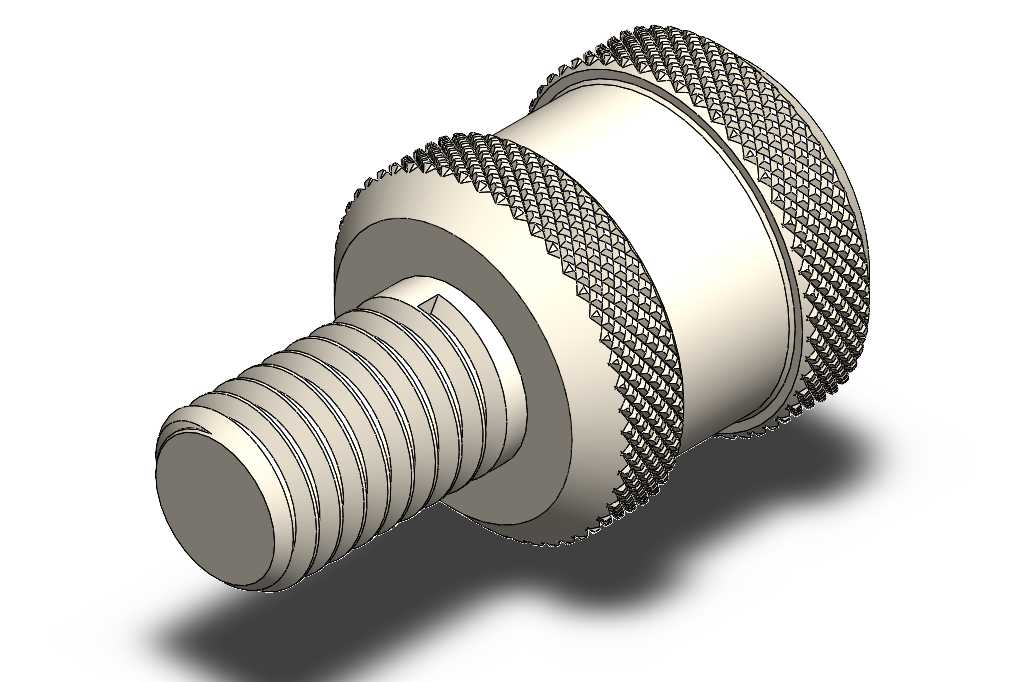

带滚花握把头全车削翼形螺钉结构

在仪器仪表阀组的装配调试场景里，这类带滚花握把的翼形螺钉是无需额外工具就能完成手动锁紧、调节的核心连接件，常被用在仪表管路的阀块安装面、小型流体控制模组的快拆盖板固定位，以及需要频繁手动调整开度、预紧力的低压流体控制节点上。区别于标准外六角或者内六角螺钉需要配套扳手操作的特性，这款螺钉的核心设计逻辑就是完全适配徒手操作的使用需求，整个零件采用全车削工艺加工成型，没有额外的焊接、冷镦拼接结构，从棒料到成品全部通过车削工序完成，能更好地保证各段同轴度，避免拼接结构带来的装配偏斜问题。

从结构细节来看，螺钉的外螺纹段采用标准公制外螺纹设计，牙型角60度，螺纹大径、中径公差按照普通紧固螺纹的中等精度等级加工，能和对应规格的内螺纹孔顺畅旋合，螺纹收尾处预留了合理的退刀空间，避免旋合到孔底时出现螺纹干涉。紧邻螺纹段的是光滑的轴颈过渡段，这部分的直径略大于螺纹大径，一方面能在螺钉旋紧时起到定位止口的作用，保证螺钉安装后和安装面的垂直度，另一方面也能避免螺纹段和安装孔壁发生不必要的摩擦刮蹭，保护安装孔的内螺纹精度。

螺钉的握持段是整个零件的功能核心，两段滚花区域分别布置在握持段的两端位置，采用网纹滚花工艺加工，滚花的齿距、齿深经过适配手动操作的参数优化，既不会因为齿纹过尖划伤操作人员的手部，又能在手部有少量油污、汗液的情况下提供足够的摩擦力，避免拧动时打滑。两段滚花中间预留的光滑圆柱段，刚好适配手指捏持的弧度，长时间拧动操作时也不会产生明显的硌手感，相比整段全滚花的结构，这种分段滚花的设计在保证摩擦力足够的前提下，能降低车削滚花工序的刀具损耗，同时减少滚花加工带来的零件变形量。握持段的尾端做了小尺寸的倒角处理，没有尖锐的棱边，避免装配、存放过程中刮伤其他零件或者操作人员。

从安装边界来看，这款螺钉的整体轴向尺寸控制紧凑，旋合后的外露握持段长度不会超出阀块安装面的周边空间，在密集布置的仪表阀组管路间隙里也能顺利操作，不会和相邻的管路接头、其他紧固件发生运动干涉。螺钉的各段外圆同轴度控制在0.02mm以内，旋入安装孔后不会出现偏斜，保证锁紧时的压紧力均匀分布在被连接件的接触面上，避免因为压紧力偏斜导致的密封面渗漏、连接件变形问题。全车削的加工方式让零件的材质选择更灵活，可以根据使用场景的防腐、强度需求，选用不锈钢、黄铜或者中碳钢棒料直接加工，不需要开模，非常适合仪器仪表行业小批量、多规格的定制化使用需求。

在实际使用过程中，这类螺钉的预紧力控制完全依靠操作人员的手部力量，不会因为工具施力过大导致螺纹滑牙、被连接件压损，尤其适合对锁紧力有严格限制的薄壁阀块、塑料仪表壳体等低强度被连接件的固定场景。滚花结构的耐磨性能经过实际工况验证，经过上百次反复拧动操作后，滚花的齿形不会出现明显的磨平打滑现象，能长期保持稳定的手动操作手感。零件的所有棱角位置都做了倒钝处理，没有加工毛刺残留，装配过程中不需要额外的去毛刺工序，能直接上线装配，提升整个阀组的装配效率。
