全地形车钢管式车架底盘结构设计

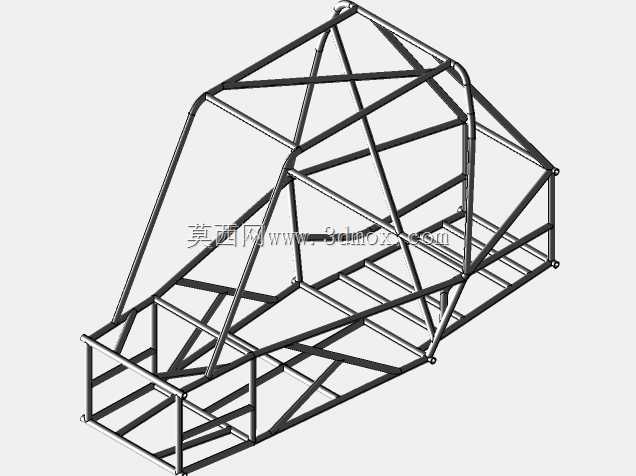

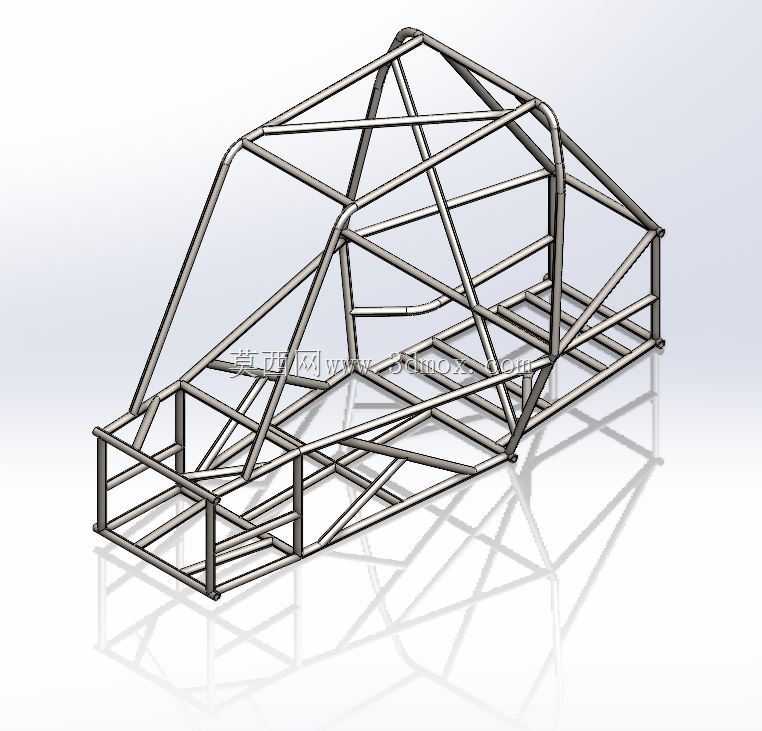

该结构为全地形车核心承载基体，采用空间钢管桁架构型，主要适配非铺装路面越野、户外作业、休闲竞技类全地形车使用场景，可覆盖山地穿越、林地作业、滩涂通行等复杂工况下的整车承载需求。从功能特性来看，该桁架结构通过多组钢管的空间交错排布，将整车动力总成、悬挂系统、转向机构、驾乘座椅、防护覆盖件的安装点位全部集成于框架之上，行驶过程中承受来自路面的冲击载荷、动力输出的反扭力矩、过弯时的侧向载荷以及紧急制动的纵向惯性力，相比冲压焊接式车架，在同等自重下具备更高的扭转刚度与抗形变能力，更适配全地形车高频大冲击的使用环境。设计过程中优先考虑了安装边界的适配性，前部预留的双层管架区域用于安装前双叉臂悬挂的固定支座、转向机总成以及前置散热模块，管架的间距与开孔位置严格匹配悬挂摆臂的运动行程，避免极限压缩工况下出现结构干涉；中部座舱区域的管架轮廓按照驾乘人员的操作空间进行轮廓拟合，侧边防撞管的高度刚好覆盖驾乘人员躯干侧面，既满足侧翻时的防护要求，又不会占用过多上下车的操作空间，底部的横向交叉管组用于固定座椅滑轨与电池组安装位，管间距控制在标准紧固件的安装适配范围内，无需额外焊接过渡支架即可完成部件固定；后部延伸的管架结构用于集成后摇臂铰接支座、动力总成吊点以及后置油箱的安装位，斜向布置的加强管直接连接后悬挂受力点与主车架纵梁，将后轮受到的冲击直接分散到整个桁架结构上，避免局部应力集中。结构设计上所有管材的连接节点均采用相贯线切割拟合，保证管材之间的贴合面积最大化，适配焊接工艺的强度要求，主受力路径上的管材采用更大的管径与壁厚，辅助支撑区域采用稍小规格的管材，在保证整体结构强度的前提下尽可能控制自重，降低整车的簧下质量关联影响。整个车架的外部轮廓尺寸充分考虑了全地形车的通行宽度限制，两侧突出的管架位置刚好匹配越野轮胎的转向最大角度，前轮满打方向时不会与车架结构发生剐蹭，底部管架的离地间隙满足非铺装路面的通过性要求，避免起伏路面托底时直接撞击核心受力构件。
