墙装式螺纹工具规整存放支架结构

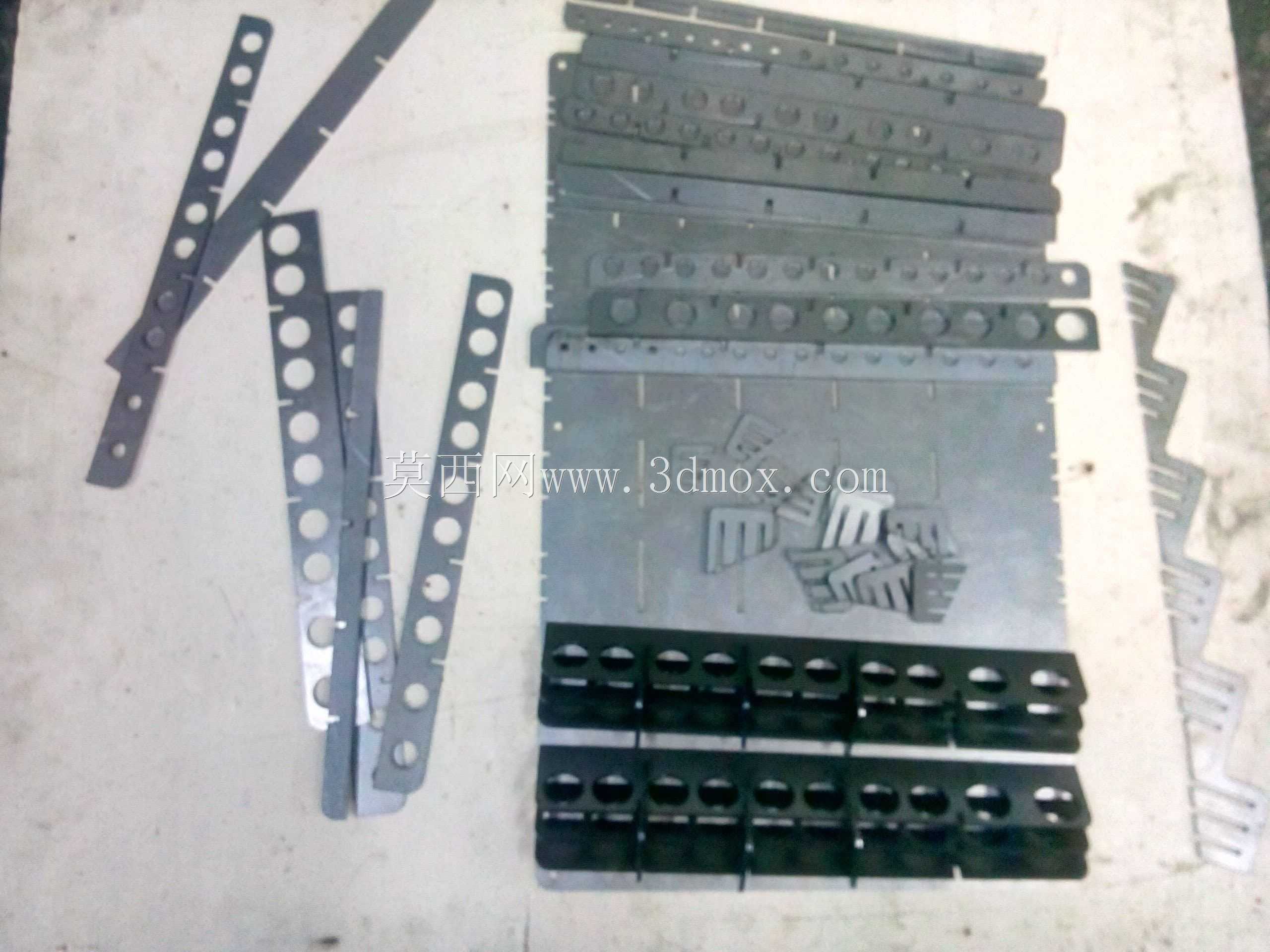

　　在机械加工、设备维保的日常作业场景里，螺纹加工类工具的规整存放一直是工位管理容易忽略的细节，不少车间的丝锥、螺纹攻头随意堆放在工具盒内，不仅刃口容易磕碰受损，取用的时候翻找也会耗费额外的作业时间，墙装式的螺纹工具存放支架正是针对这类痛点设计的工位辅助构件。这款支架采用3mm厚度的钢板作为基材，整体通过钣金折弯、钉槽定位的工艺完成结构组合，没有多余的冗余结构，所有的卡位都对应不同规格的螺纹工具柄部尺寸做了适配，从最小规格的微型丝锥到大尺寸的管螺纹攻头，都能找到对应的插放位置。

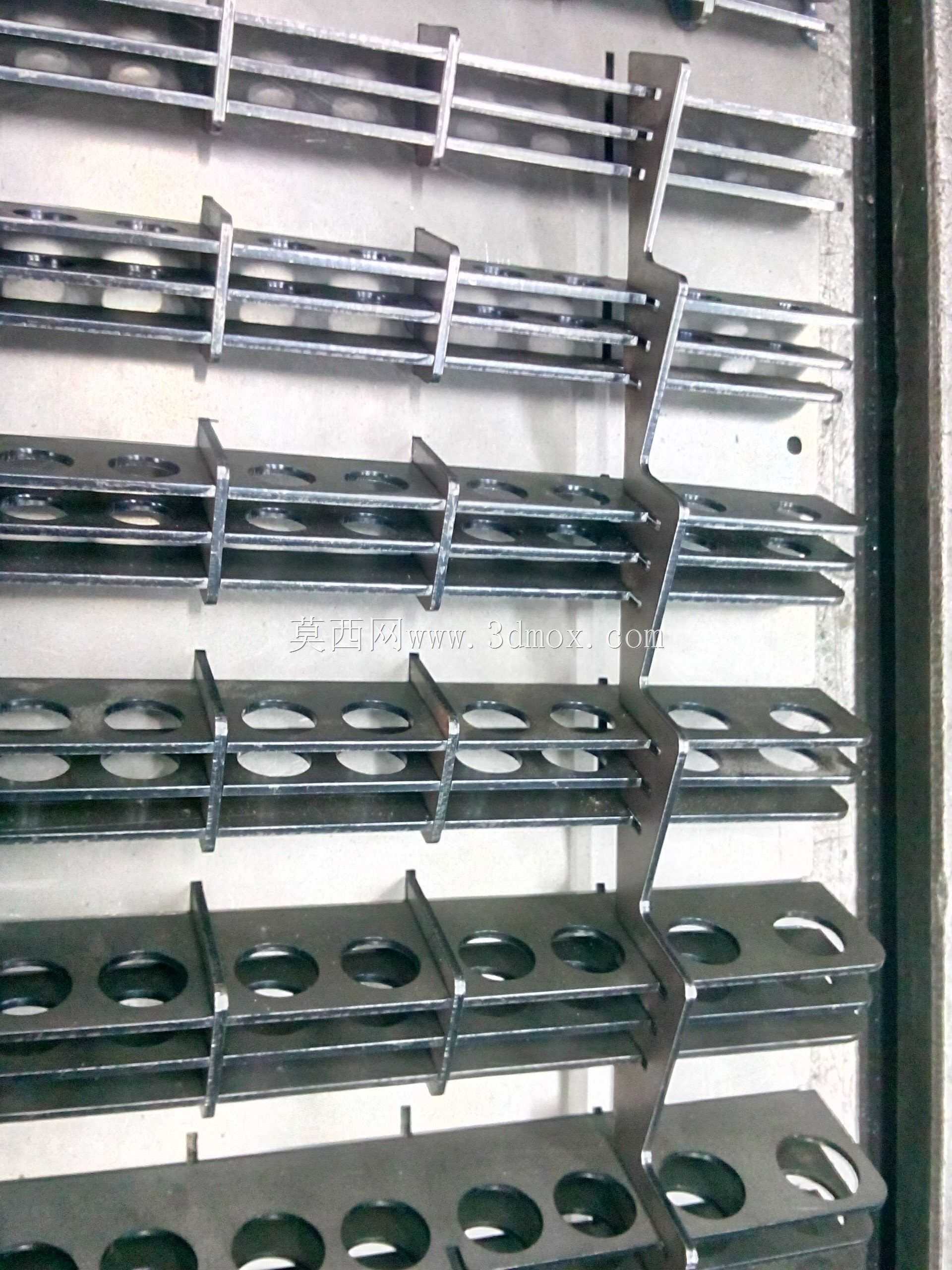

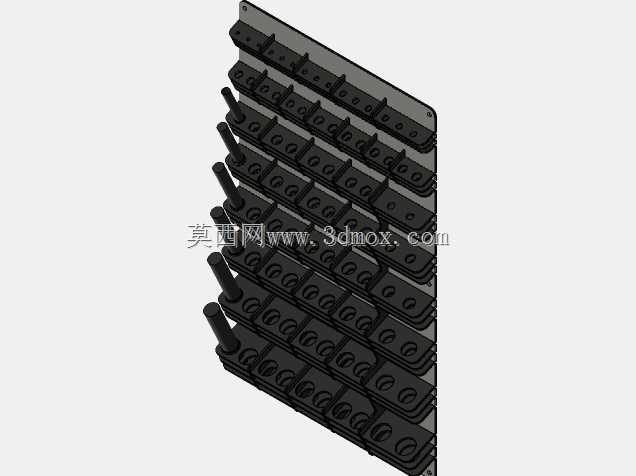

　　从安装边界来看，支架整体采用分层叠装的模块化结构，每一层板件都对应一类螺纹规格区间，层与层之间通过钉槽结构实现无紧固件的快速拼接，安装时只需要在墙面打好对应孔位，将最底层的固定板通过膨胀螺丝固定在砖墙或工位背板上，就可以逐层向上叠加对应的卡位层，不需要复杂的调平工序，普通的维保人员就能完成现场装配。设计思路上没有采用常见的抽屉式或者盒式收纳结构，而是选择了外露插放的形式，所有工具的柄部朝外，规格标识直接刻印在对应卡位的板件表面，作业人员站在工位前就能一眼找到对应规格的工具，不需要拉开抽屉翻找，也不会出现工具混放导致的规格错拿问题。

　　每一个卡位的开孔尺寸都经过实际测量适配，刚好能卡住工具的方榫部位，插放后不会因为车间的设备振动出现滑落，同时取放的时候只需要垂直插拔，不需要额外的卡扣操作，单手就能完成工具取放，适配加工作业中频繁取用工具的操作节奏。从实际使用场景来看，这类支架除了安装在机加工工位的墙面上，也可以固定在维修工具车的侧边、钳工台的背板位置，针对不同的安装面，只需要调整最底层固定板的固定孔位距离，不需要改动上层的卡位结构，模块化的叠装设计可以根据现场存放的工具数量灵活增减层数，不会出现空间浪费或者卡位不足的问题。

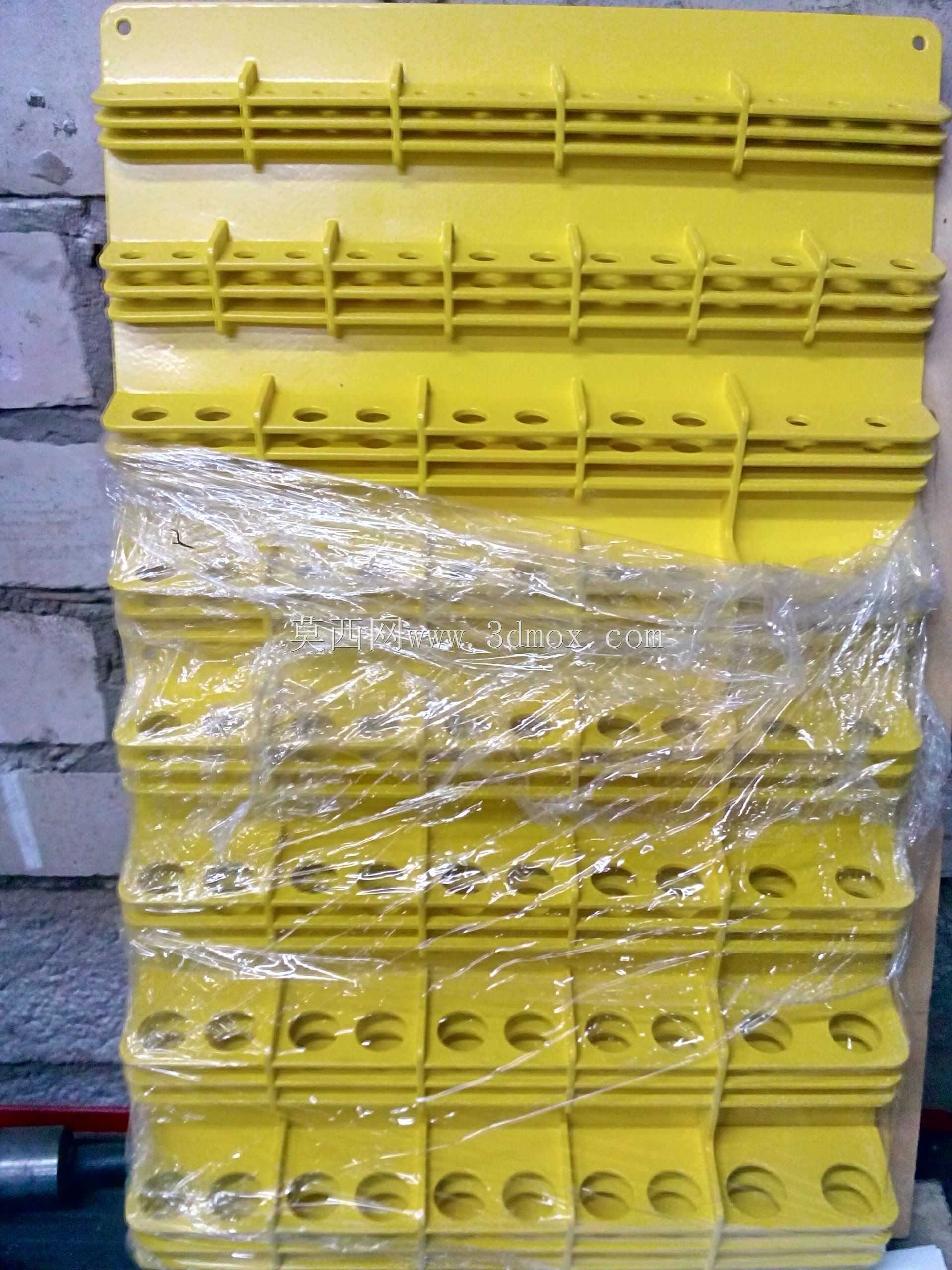

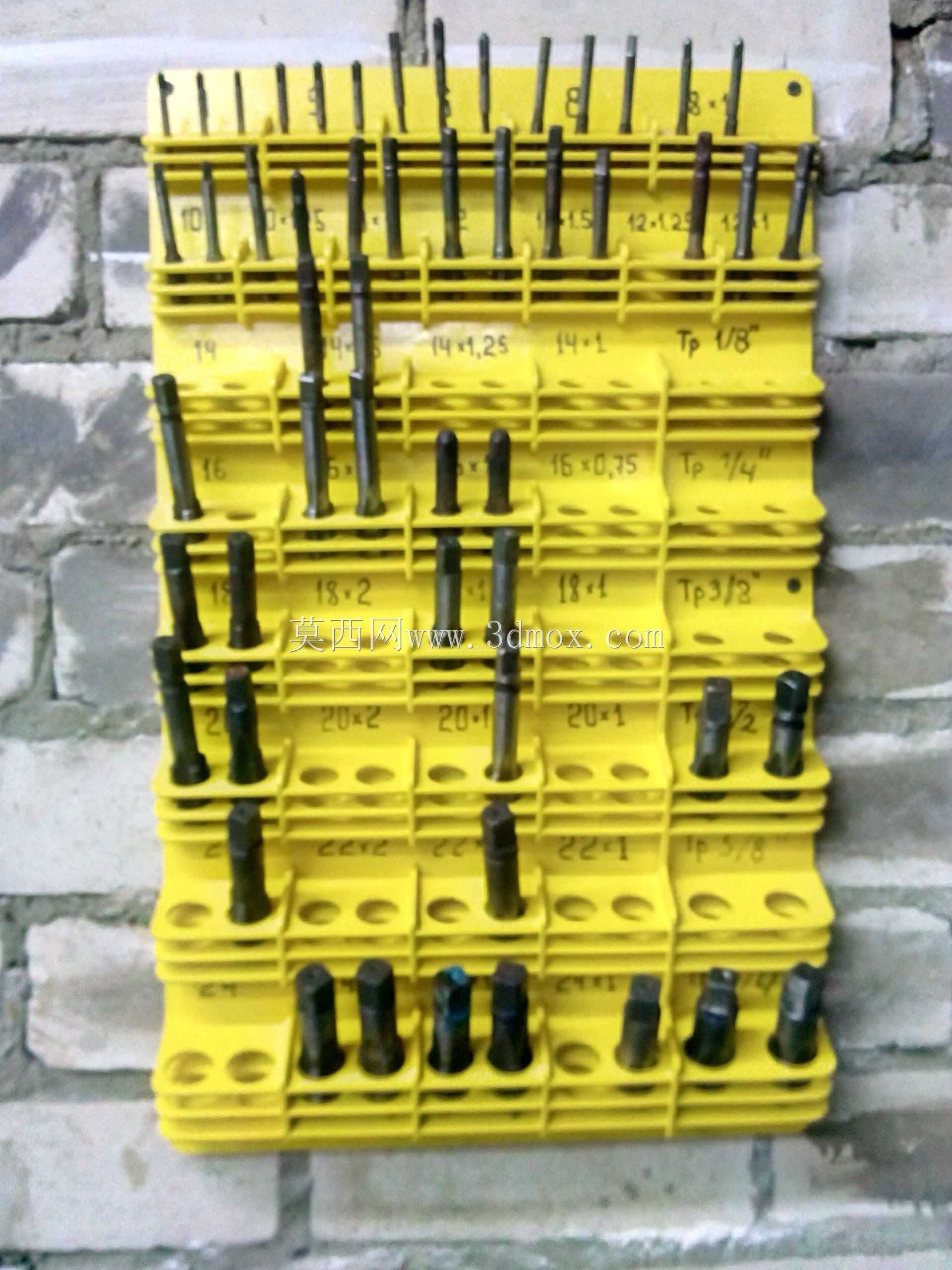

　　板件表面做了醒目的黄色涂层处理，和车间常见的金属色工具形成明显的视觉差，即使在光线不足的维修作业场景下，也能快速定位到支架的位置，涂层同时起到钢板防锈的作用，在潮湿的维保车间环境里也能长期使用不会出现锈蚀卡滞的问题。卡位的排布按照螺纹规格从小到大从上到下排列，最上层的小规格卡位间距更密，对应数量更多的微型丝锥存放，越往下层卡位间距越大，对应大规格的重型螺纹攻头，整体受力分布均匀，即使满负载存放所有规格的工具，固定点的承重也在墙面膨胀螺丝的承重范围内，不会出现支架变形或者脱落的风险。钉槽连接的结构除了装配便捷之外，也方便后期根据工具规格的变化调整层板的位置，如果后续新增了特殊规格的螺纹工具，只需要更换对应开孔尺寸的层板，不需要整体拆卸支架，维护调整的成本极低。和常见的塑料工具架相比，钢制基材的支架抗冲击能力更强，车间作业中偶尔的工具磕碰、物料剐蹭都不会造成支架开裂或者卡位变形，使用寿命远高于普通的塑料收纳件，适合在生产强度高、作业环境复杂的工业场景下长期使用。
