不锈钢污废水汇集导流底壳结构

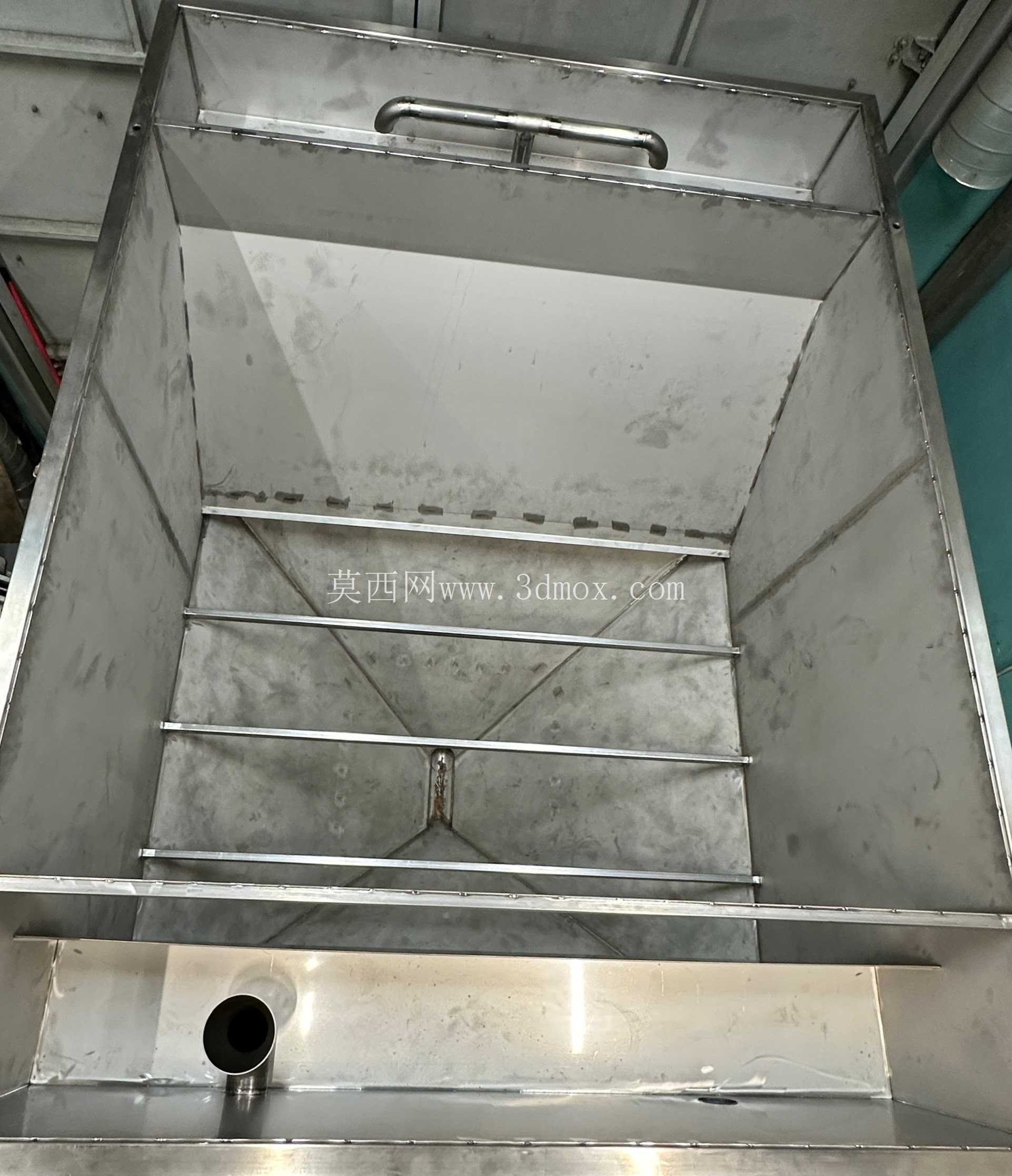

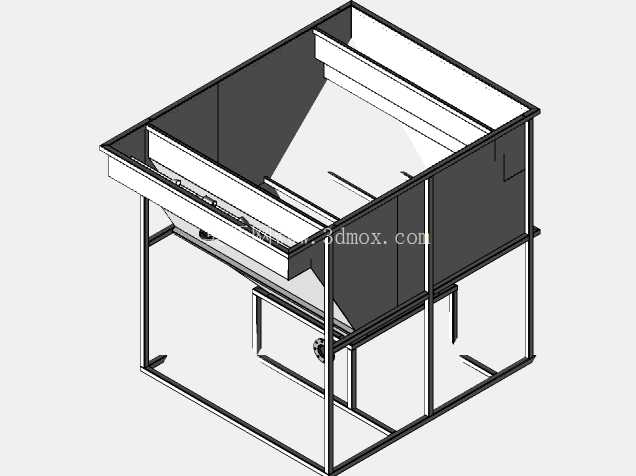

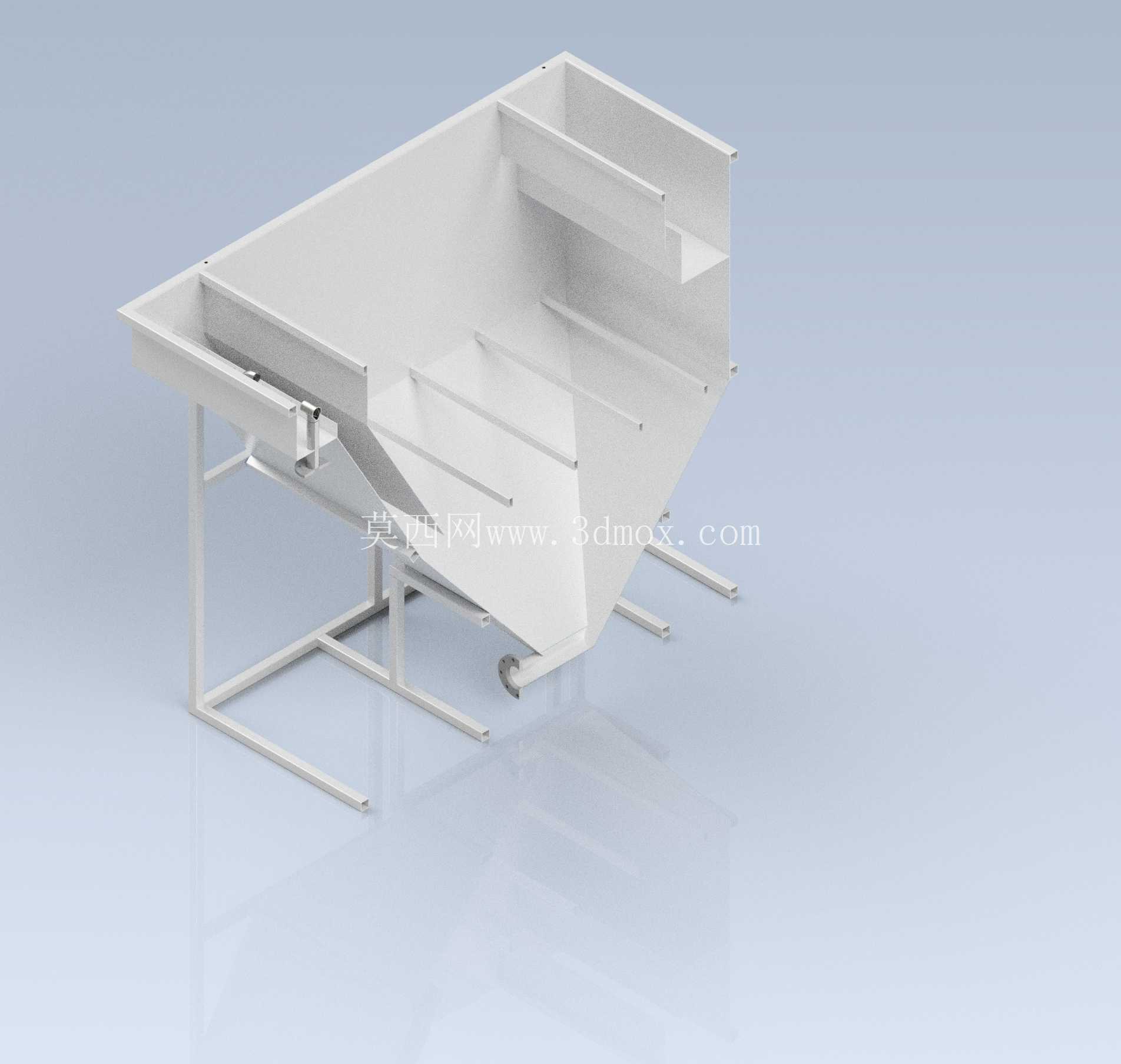

　　这款不锈钢底壳主要应用在中小型污废水预处理、车间零散排污点汇流、商用餐饮后厨隔油前置收集等场景，作为整套排污系统的前端汇集单元，承担多点位来水的暂存、导流与统一输出功能，替代传统砖砌集水池存在的渗漏、清理难度大、安装周期长的问题。从结构设计逻辑来看，整体采用敞口式斜底槽型布局，槽体内部设置多道纵向导流隔板，隔板高度沿来水方向向出口端逐步降低，既可以对不同点位汇入的水流进行整流，避免短流扰动导致底部沉积物泛起，也能强化槽体侧壁的结构刚度，减少满水工况下不锈钢板的焊接变形量。

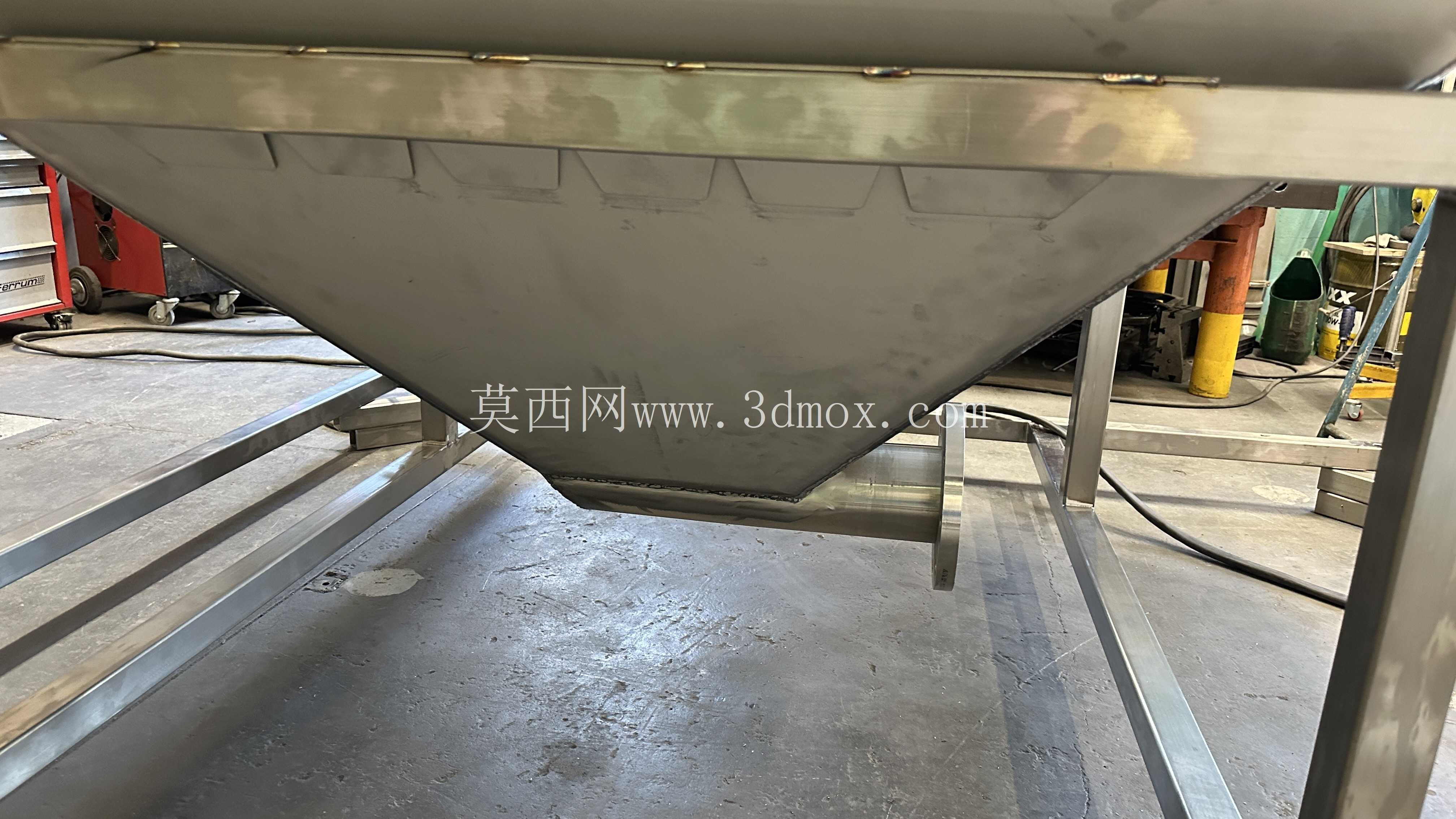

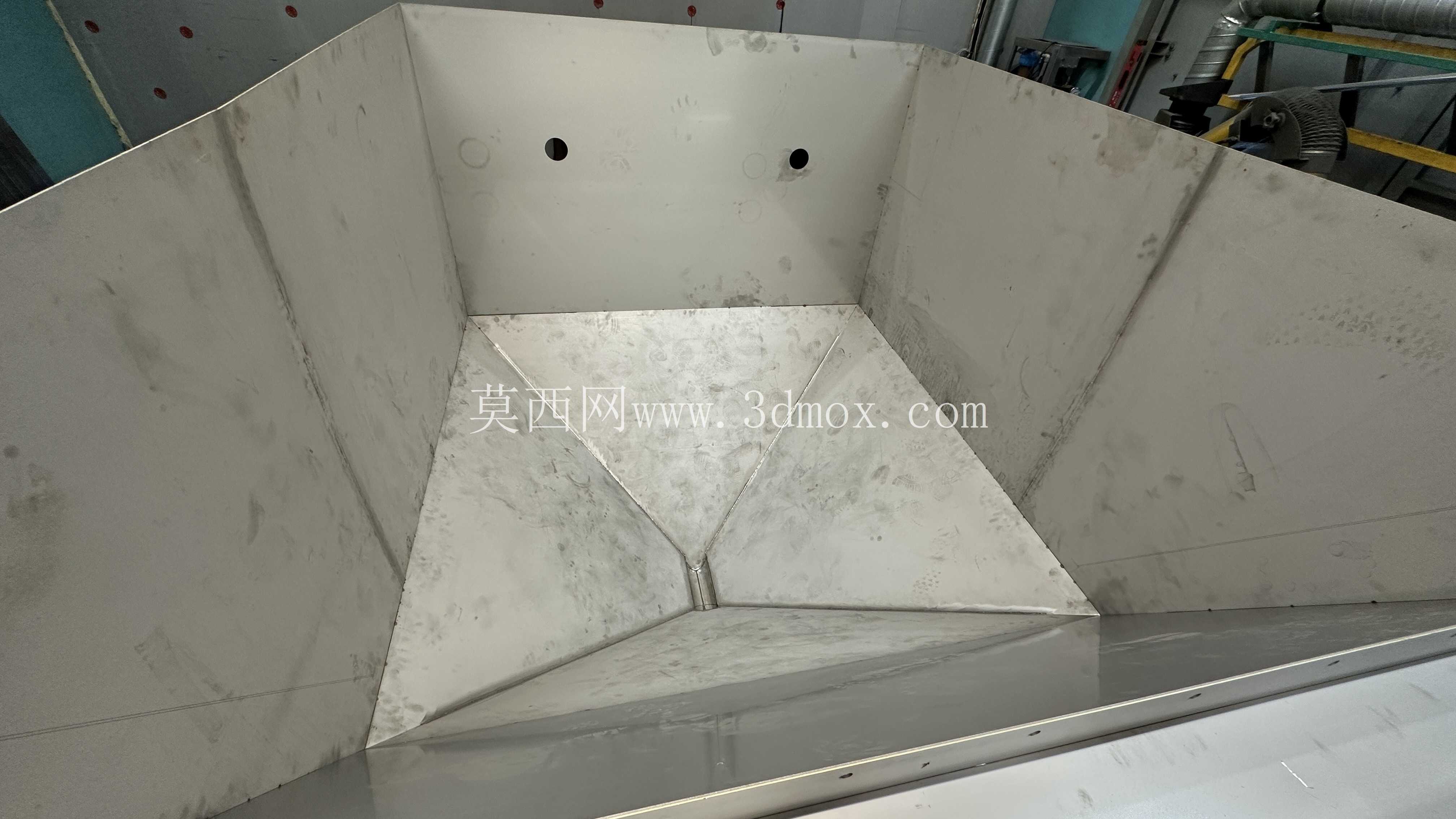

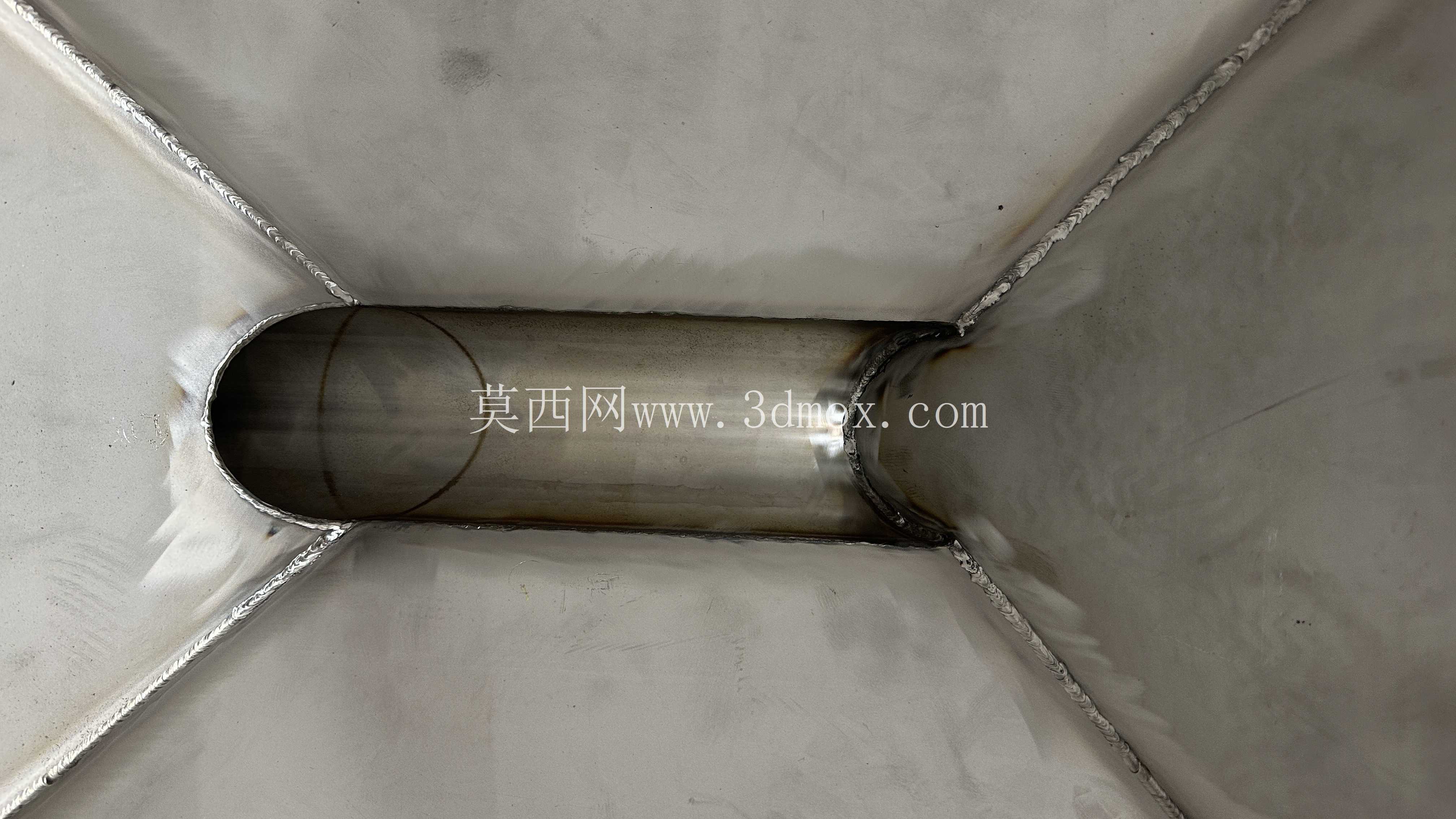

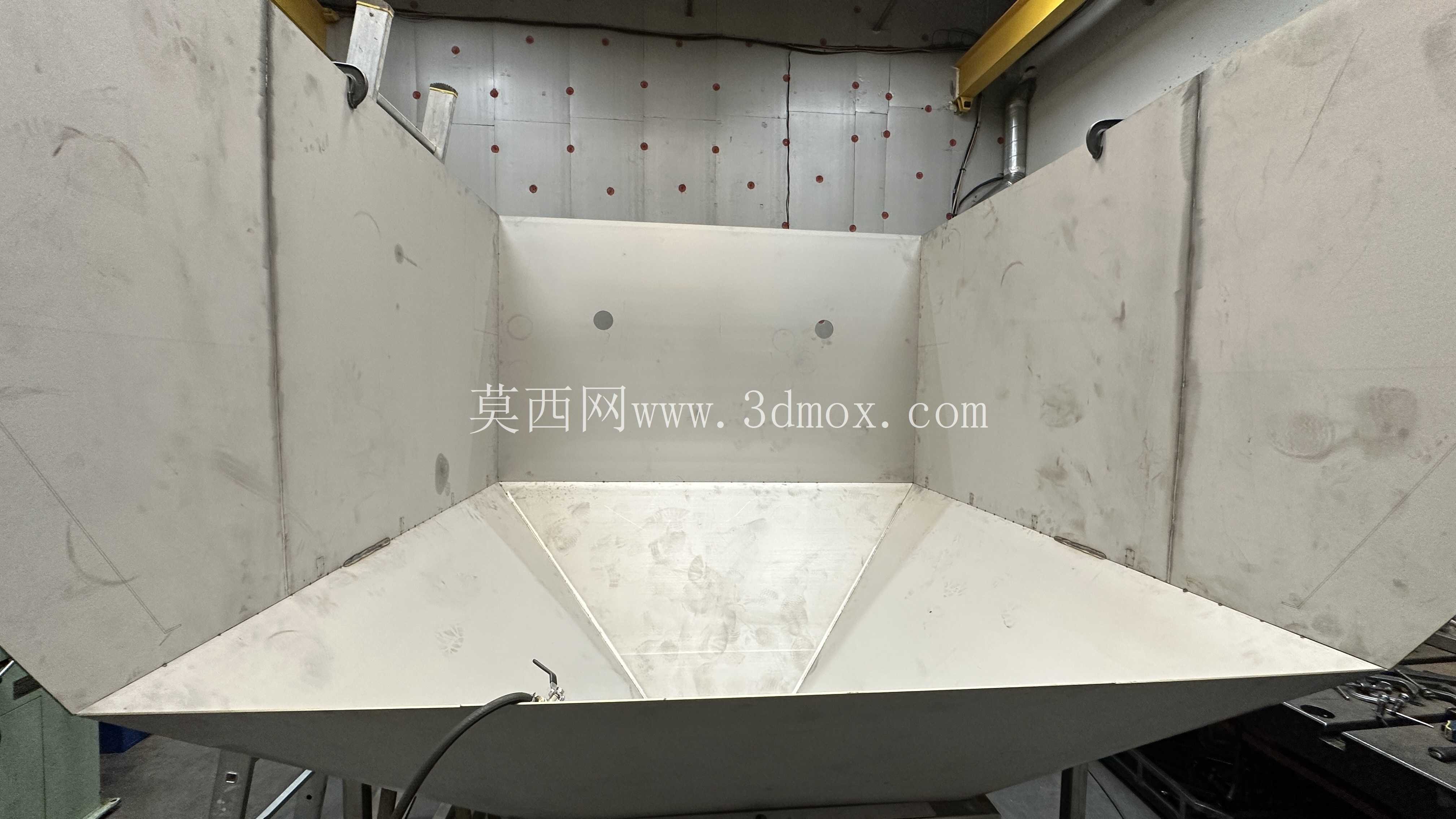

　　槽体底部采用大角度倾斜设计，所有壁面与底面的交接位置均做圆弧过渡处理，不存在直角积污死角，排污出口设置在槽体最低端的中心位置，配合底部的锥状收口结构，能够让沉积在槽底的固体杂质随水流自然滑向出口，无需额外设置池底冲洗装置就能减少淤积残留。支撑结构采用标准不锈钢方管焊接成一体式框架，框架支腿设置了可调节的脚座结构，安装时可以根据现场地面的平整度调整整体水平度，保证槽底的倾斜角度符合设计要求，避免出现局部积水窝存的问题；框架与槽体之间采用间断焊连接，焊接位置全部做打磨钝化处理，避免长期接触污水出现焊缝腐蚀渗漏的问题。

　　从安装边界来看，槽体的敞口边沿设置了外翻的安装法兰边，法兰边上预冲了固定安装孔，可以直接与上部的来水格栅、设备排污出口或者车间地面的排污沟槽进行法兰对接，安装时不需要现场额外开孔配钻，能大幅缩短现场施工的周期。槽体侧壁预留了多个备用接口位，可以根据现场实际的来水点位数量灵活选择开口位置，不需要额外在成品槽体上动火切割，避免破坏不锈钢表面的钝化层影响耐腐蚀性能。在实际使用过程中，这类不锈钢底壳相比传统的混凝土集水池，整体重量更轻，不需要做复杂的设备基础，只要地面承载力满足满水重量要求就可以直接就位安装；内壁光滑的不锈钢表面不容易挂附油污和杂物，日常清理只需要打开出口端的检修口就可以完成淤积物的疏通，维护工作量远低于传统土建结构。

　　设计时针对不同的来水特性，槽体板材的厚度可以根据容积大小做匹配调整，小容积工况采用2mm厚不锈钢板即可满足刚度要求，大容积或者来水带有一定冲击载荷的场景，可以将板材厚度提升至3mm，同时在槽体外壁增加横向加强筋，避免长期使用出现槽体鼓胀变形。导流隔板的间距设计也充分考虑了日常清理的操作空间，隔板之间的净距控制在180mm以上，清理工具可以顺利伸入槽底各个位置，不会出现工具无法到达的清理盲区。底部出口的连接尺寸采用通用的管道标准配置，可以直接对接常规的排污管道或者后续的污水提升设备，不需要额外制作变径转接头，减少现场安装的配件成本。整体结构没有复杂的运动部件，全部采用焊接连接成型，只要焊接过程中做好焊缝的防腐处理，长期在污水环境下使用的可靠性远高于带有活动部件的收集装置，不会出现部件锈蚀卡滞的问题。
