矿用充气式浮选槽成套分选设备结构

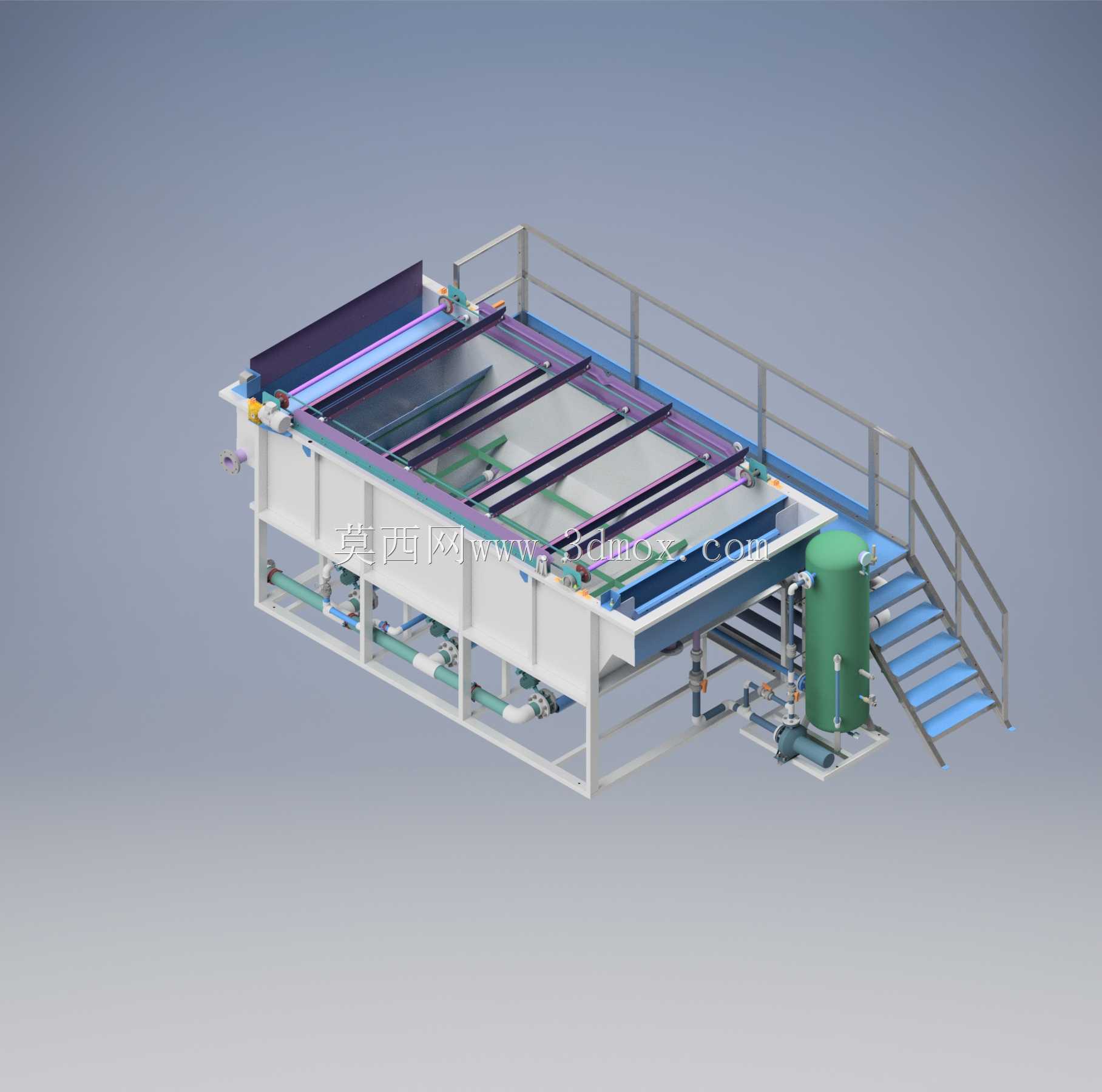

　　这套三维结构对应的是矿物加工线上常见的机械搅拌充气式浮选机组，整体采用长槽体多室串联布局，主要部署在选煤厂、有色金属矿选厂、非金属矿提纯车间以及工业废水浮选净化工段，承担矿浆内目标矿物与脉石颗粒的气浮分离作业。现场安装时槽体通常架设在混凝土支墩或者钢制承重平台上，一侧设置带护栏的斜梯与检修走道，方便操作人员巡检搅拌机构、充气管路与闸板调节装置，槽体端部配套立式稳压罐、管路阀组与执行机构，整体外轮廓沿矿浆流向呈长条形布置，长宽高比例适配常规选矿车间跨距，安装边界需要预留槽顶起吊检修空间、侧面管路拆装距离以及端部泵阀管线的排布通道，槽底支腿落点要与土建预埋钢板对位，避免后期载荷偏心。

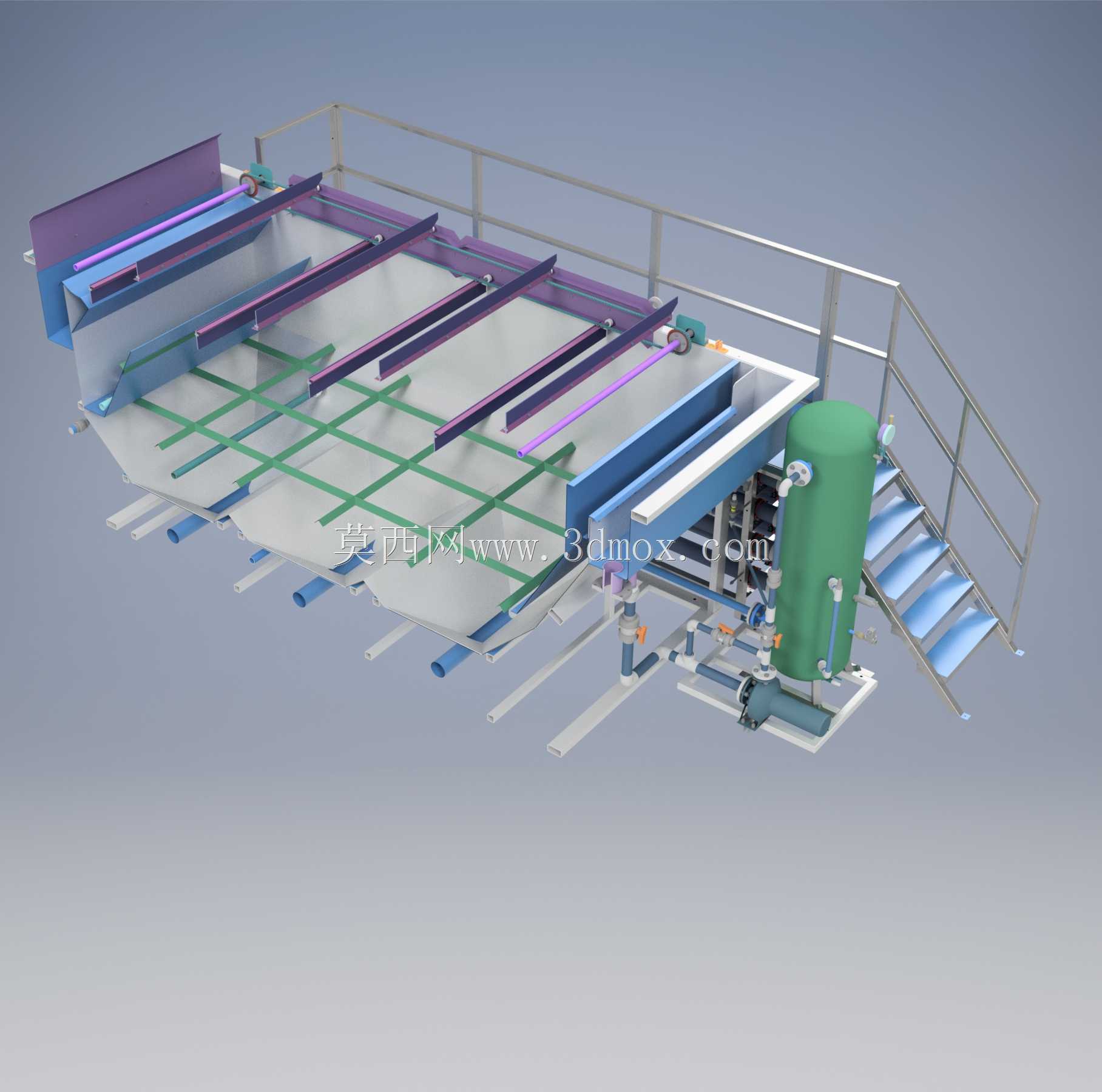

　　从实际分选流程来看，磨矿分级后浓度合格的矿浆从槽体一端给入，依次流经各浮选室，槽内搅拌机构一方面让矿粒保持悬浮状态，另一方面把通入的空气剪切成细小气泡，经过药剂作用后表面疏水性强的目标矿物颗粒附着在气泡上，上浮至槽面形成泡沫层，由横向布置的刮泡机构连续刮出成为精矿，而亲水性的脉石颗粒则留在矿浆中向尾端流动，最终作为尾矿排出。槽体上方多组平行刮泡轴沿槽长方向排布，泡沫挡板与溢流堰控制泡沫层厚度，侧面的紫色、蓝色管线分别承担供气、给药或者补加水功能，端部绿色承压罐体起到稳压、气水分离或者储药作用，下部管道与泵阀连接，实现矿浆循环、中矿返回或者液位调节。

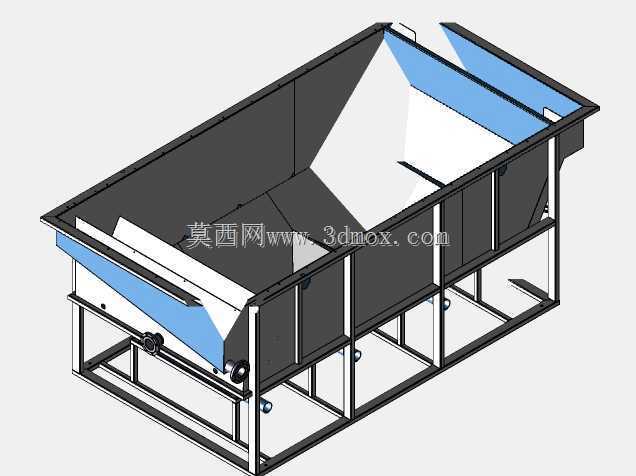

　　建模过程中槽体主体采用钢板焊接箱体思路，侧壁加强筋沿槽高与槽长方向分布，抵消矿浆静压造成的侧板变形；槽内分隔板把长槽划分成独立浮选室，每室对应一组搅拌与充气单元，各室液位、充气量可以单独调整，以适应不同浮选阶段的分选需求。搅拌机构的支撑横梁跨接在槽顶，电机、皮带传动或者直联驱动结构在模型中按装配关系分层表达，转子定子区域预留拆装间隙，方便后期磨损件更换。刮泡机构采用轴系加刮板的组合形式，刮板外缘与泡沫溢流口保持合理刮取间隙，传动轴轴承座固定在槽顶支座上，传动端集中布置在一侧，减少现场多点维护的工作量。

　　检修走道与斜梯按照现场通行安全要求设计，走道铺板采用防滑格栅结构，护栏高度与踢脚板符合工段巡检防护需求，楼梯倾斜角度兼顾节省空间与上下通行舒适度，支架直接生根在槽体外侧加强部位，避免走道载荷传递到薄壁槽板造成局部变形。槽底排布的排矿口、放空口与循环管路接口位置对应工艺管线走向，端部阀组安装高度留出手动操作或者电动执行器的维护空间，罐体支座承受满载液重与气压载荷，连接管道设置柔性补偿余量，抵消设备运行振动带来的管路应力。

　　结构设计阶段需要重点核对运动件与固定件的干涉边界：刮板旋转轨迹不能触碰泡沫挡板与槽壁，搅拌转子起吊路径上方不能被走道横梁遮挡，槽体内部衬板耐磨层占用的厚度要在有效容积计算时扣除，避免实际处理量达不到工艺预期。多室串联的槽体长度方向要结合厂房柱距排布，给矿端、排泡端与尾矿端分别衔接上下游管路，设备安装基准沿矿浆流向找正，槽顶水平度控制在合理范围，保证各室泡沫层均匀稳定。整套模型把槽体、搅拌、刮泡、走道、罐体、管路阀组作为一个完整装配体表达，能够直接用于选矿工艺流程布置校核、钢结构承载复核、检修空间验证以及新线选型方案沟通，结构细节贴合现场浮选机组的真实排布逻辑，没有脱离工程实际的夸张造型。
