折叠式布面金属框架收纳承载装置

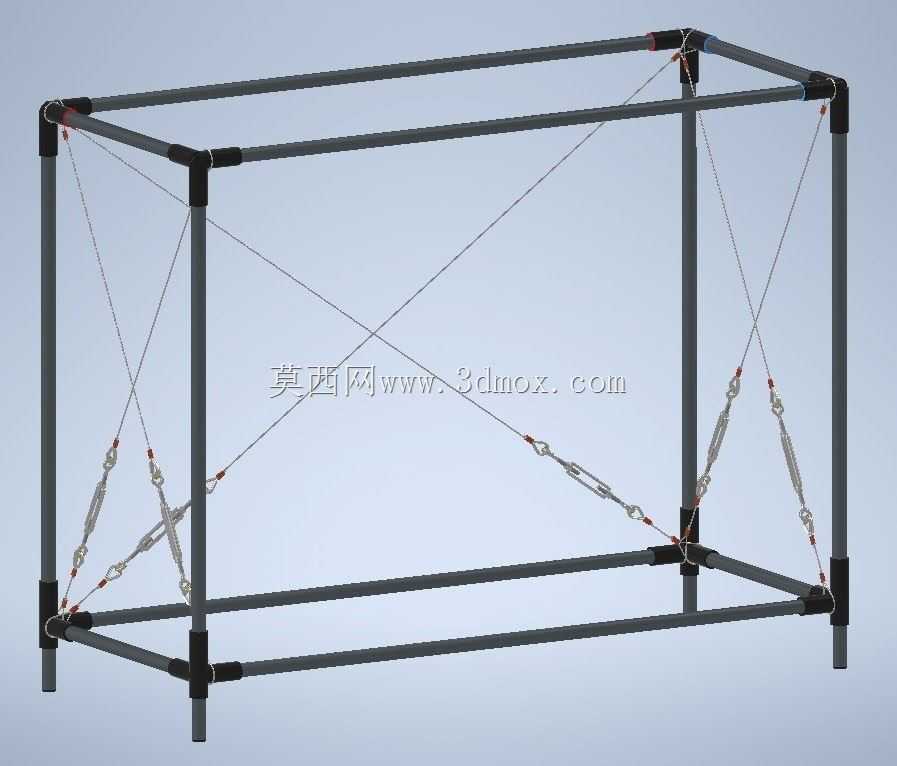

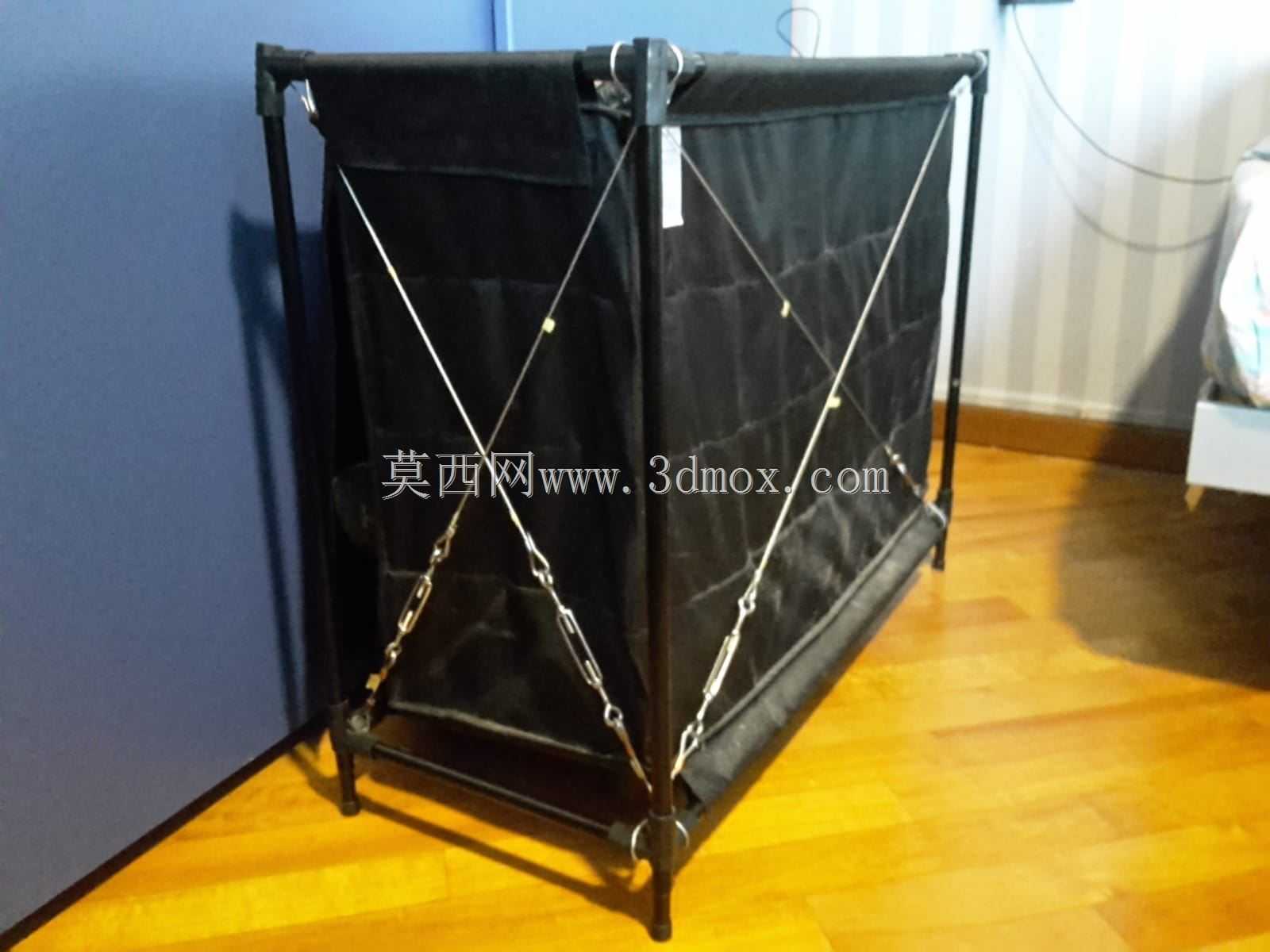

　　这款折叠式布面金属框架承载装置，主要面向车间零散物料临时归集、工位边角废料暂存、户外作业工具临时收纳等场景设计，解决传统固定式收纳容器占用空间大、转运不便、闲置时堆叠存储困难的实际痛点。整体框架采用薄壁金属圆管作为主受力杆件，通过铰接节点实现快速折叠与展开，展开状态下依靠交叉布置的张紧链条与拉索形成稳定的受力三角结构，抵消布面承载物料时产生的侧向扩张力，避免框架受力外扩变形。布面采用耐磨涂覆织物材质，通过侧边的挂接结构与金属框架的竖杆、底杆固定，底部设置承托横杆分散物料重量，避免布面局部受力过大出现撕裂。

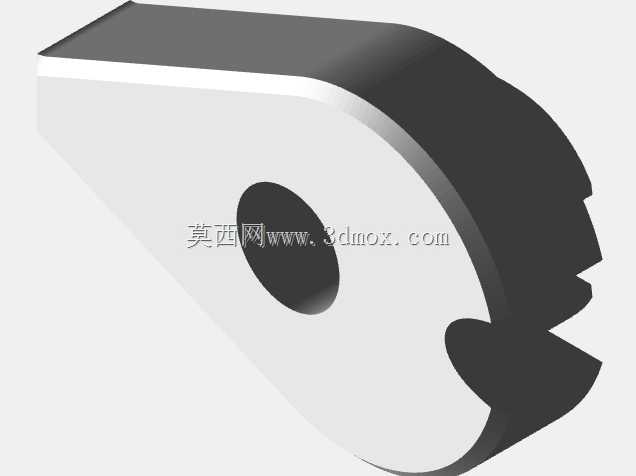

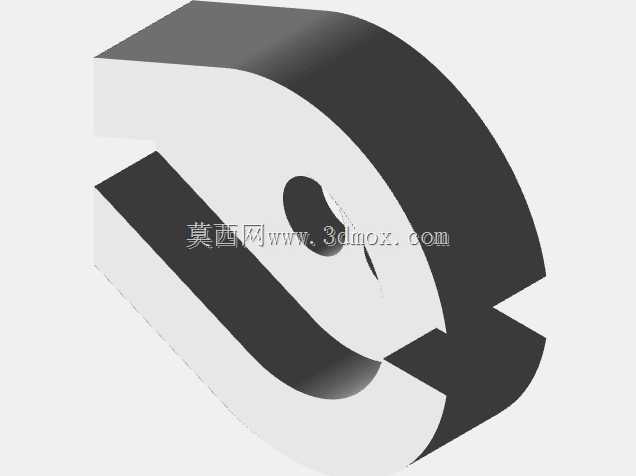

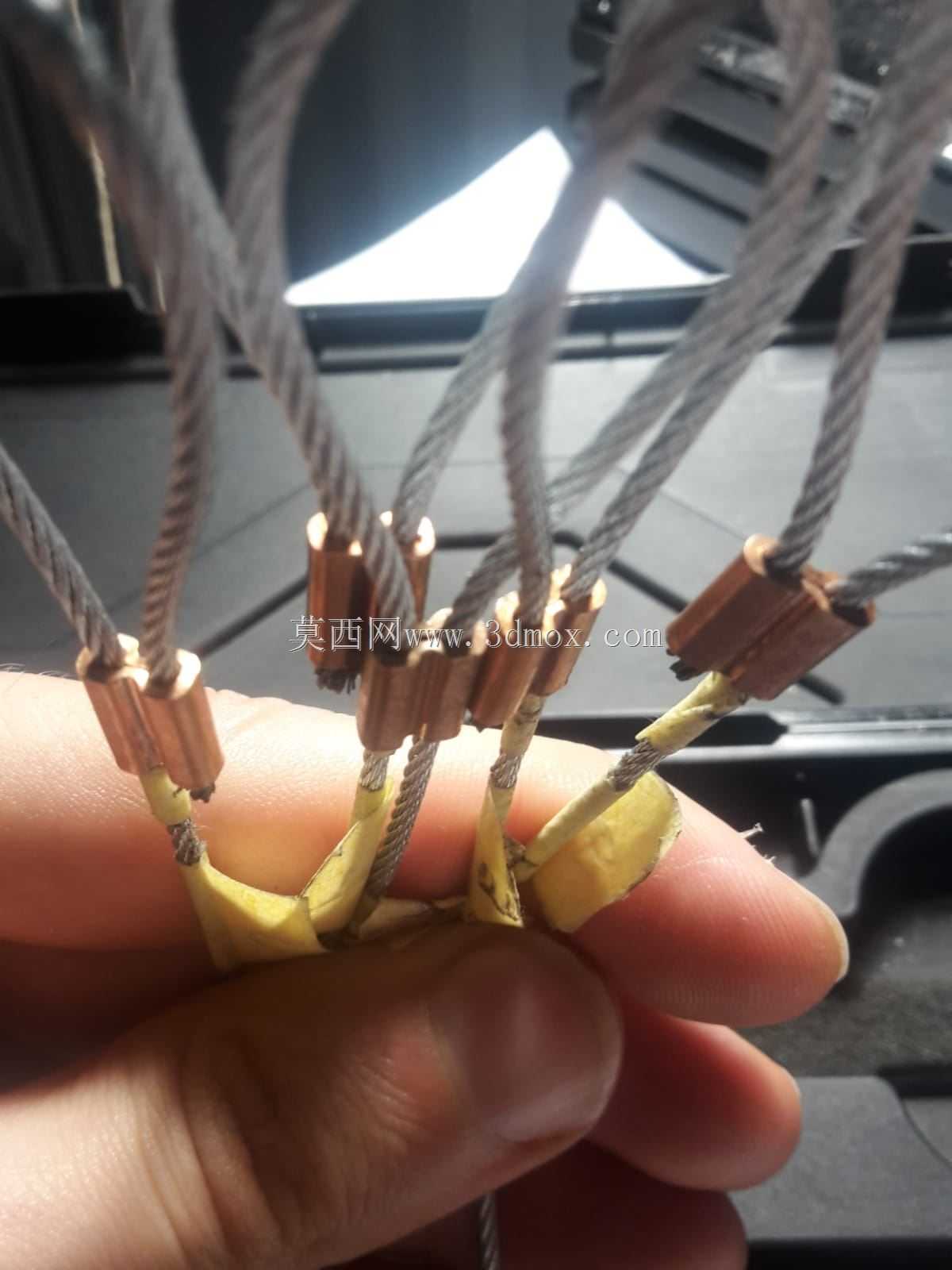

　　从结构设计逻辑来看，框架的铰接节点采用间隙配合的销轴连接，既保证折叠转动时无卡滞，又控制铰接间隙避免展开后出现框架晃荡；交叉张紧的拉索上设置了长度调节结构，可根据布面张紧程度微调拉索长度，保证布面展开后平整无塌陷，同时在长期使用布面出现松弛时可二次张紧，延长整体使用寿命。底部的四个支脚做了防滑处理，与地面接触时增大摩擦力，避免满载推移时出现侧滑，支脚高度统一，保证放置在平整地面时框架处于水平状态，不会出现一侧倾斜导致物料滑落的问题。安装边界方面，展开状态下整体占地尺寸适配常规工位的边角空余空间，不会占用主操作通道，折叠后整体厚度可压缩至展开状态的十分之一，可直接塞入货架底层、设备间隙等狭窄存储空间，无需预留大面积闲置存放区域。

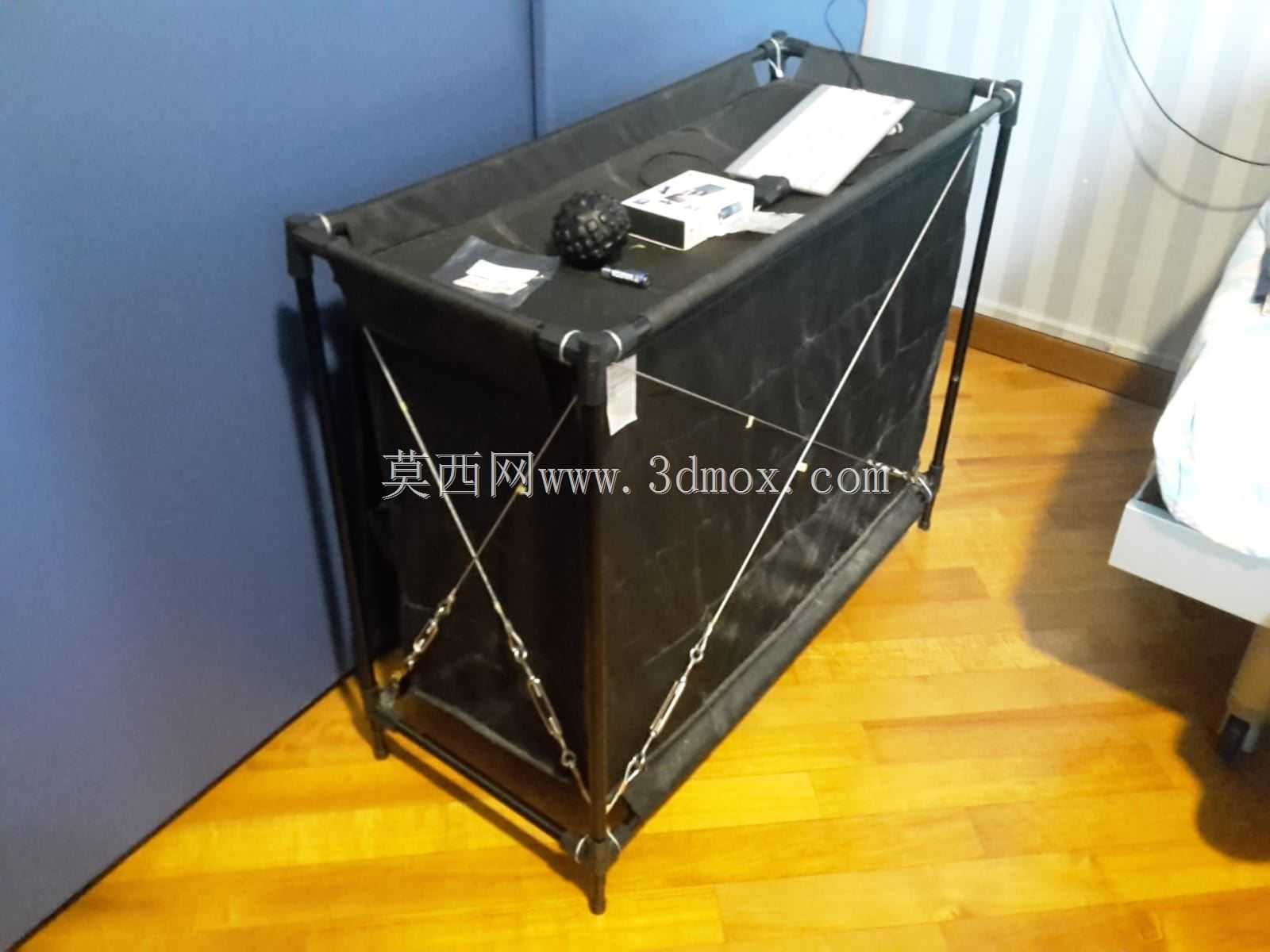

　　实际使用过程中，该装置可承载常规重量的塑料边角料、包装废弃物、零散手工工具等物料，满载状态下框架的受力杆件最大变形量控制在许用挠度范围内，不会出现永久塑性变形；布面的挂接结构采用快拆设计，当布面出现磨损破损时，可快速拆卸更换新的布面，无需整体更换框架，降低长期使用的维护成本。不同于传统的固定式金属料箱，该装置的折叠特性使其在跨区域转运零散物料时，空载返程可折叠收纳，减少返程时的空间占用，提升转运工具的空间利用率；张紧结构的设计摒弃了传统焊接式固定框架的笨重缺陷，在保证结构强度的前提下尽可能降低整体自重，单人即可完成展开、折叠、搬运的全流程操作，无需借助额外辅助工具。

　　框架的竖杆顶部设置了挂接点位，可根据使用需求加装分隔布帘，将内部收纳空间分隔为多个独立区域，实现不同类型物料的分类存放，避免不同物料混放导致的分拣困难。在结构受力校核阶段，针对满载状态下的框架受力做了模拟验证，重点校核了铰接销轴的剪切强度、竖杆的压杆稳定性、底杆的抗弯强度，所有受力部件的安全系数均满足轻工行业工位器具的相关设计要求，可适应车间常规的使用工况，不会出现正常使用下的结构失效问题。布面材质选用具备一定防水性能的涂覆织物，可适应车间少量切削液溅落、户外临时存放时的小雨天气，不会因少量液体侵蚀出现快速腐烂破损，同时织物表面光滑，倾倒物料时不易残留碎屑，清理维护更为便捷。
