十字型五轮脚轮移动支撑底座结构

这款十字型五轮移动支撑结构，常应用在需要频繁移位的中小型立式设备底部，比如车间移动式作业台架、轻型物料周转支架、小型立式检测设备、可移动工位器具的底部承载场景，替代传统固定式支脚实现设备的灵活转场与位置调整，无需额外吊装或搬运工具，单人即可推动完成移位操作，适配车间多工位流转、临时作业点位布设的实际需求。

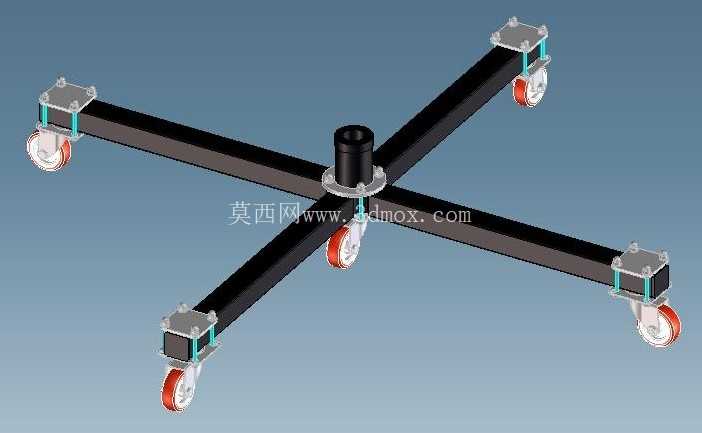

从结构功能来看，整体采用十字交叉的梁架作为承载主体，中心设置竖向安装套筒，用于和上方设备的立柱进行套接固定，套筒外侧带法兰安装边，可通过螺栓完成与上部结构的锁止，避免设备移位过程中出现上部结构偏转或脱落的问题。五组脚轮分别布置在十字梁的四个外伸端以及中心正下方位置，区别于常规四轮底座的受力模式，中心增设的脚轮可分担十字梁交叉位置的集中载荷，避免梁架在重载下出现交叉点向下挠曲变形的问题，同时五个脚轮的接地布局，可在地面存在轻微不平整的工况下，依然保证至少三个脚轮同时接触地面，减少设备移位过程中的晃动、倾斜风险，提升移动过程的稳定性。

设计层面上，梁架采用等截面矩形型材作为主体，四个外伸端的脚轮安装座通过螺栓与梁体端部连接，安装座与梁体之间设置有缓冲垫块，可吸收设备移动过程中经过地面接缝、微小凸起时产生的冲击振动，避免振动直接传递到上部设备，对精密类上部设备起到一定的防护作用。脚轮选用带聚氨酯包胶的万向轮，轮面材质硬度适中，既可以保证滚动时的低阻力，也不会对环氧地坪、瓷砖地面等车间常见地面造成压痕或划伤，每个脚轮的安装支架都采用双面轴承结构，转向灵活无卡滞，推动时不会出现轮体偏摆、蛇形移动的问题。

安装边界方面，十字梁的外伸长度可根据上部设备的底座直径进行适配调整，常规适配的上部设备立柱直径范围在60mm至110mm之间，中心套筒的安装法兰预留有通用的螺栓孔位，可兼容多数常规立式设备的底部安装尺寸；整体结构的最低离地高度控制在120mm左右，既可以保证越过车间常见的50mm以下地面障碍物，比如地面布线槽盖板、小型门槛等，也不会因为整体重心过高导致设备侧翻，单组结构的额定承载能力可根据梁架型材壁厚、脚轮额定载荷进行匹配，常规配置下单套底座可承载300kg以内的上部设备重量，满足多数轻型立式设备的移动承载需求。

实际使用过程中，这种五轮十字底座相比常规的方形四轮底座，在相同梁架长度下拥有更大的支撑跨距，抗侧翻能力更强，尤其是当上部设备重心存在轻微偏移时，五个接地轮的支撑点可以更好地分散偏载力矩，避免单侧轮体受力过大导致的轮体损坏或结构变形；同时十字型的梁架结构相比方形框架重量更轻，耗材更少，在满足同等承载要求的前提下，整体自重可降低30%左右，更便于底座本身的搬运与组装。梁体表面采用喷塑处理，可适应车间内存在少量油污、切削液飞溅的工况，不会轻易出现锈蚀掉漆的问题，日常维护仅需定期检查脚轮轴承的润滑状态、安装螺栓的紧固情况即可，维护成本极低。在部分需要临时固定设备位置的场景，也可在脚轮支架上选配刹车装置，踩下刹车后即可锁止轮体滚动与转向，保证设备在作业过程中不会出现意外移位。
