教学用二位三通气动液压油浸换向剖切结构

　　这款剖切展示的阀件结构，主要面向职业院校、企业内部技能培训的原理演示场景，区别于工业现场直接装机的成品阀，它做了全剖面的结构外露处理，能让学习者不用拆解实体阀，就能直观看到内部流道、阀芯动作的完整逻辑，解决了常规工业阀外壳封闭、新手难以理解内部气液通路切换的痛点。从实际用途来看，它覆盖气动、液压、油浸三类介质的阀件原理演示，二位三通的阀型是工业现场最常用的基础换向结构，不管是气动回路里的气缸动作控制，还是小型液压系统的油路切换，抑或是油浸式阀组的密封结构展示，都能通过这个剖切模型把抽象的原理图转化为具象的实体结构，帮初学者快速建立阀件工作的空间认知。

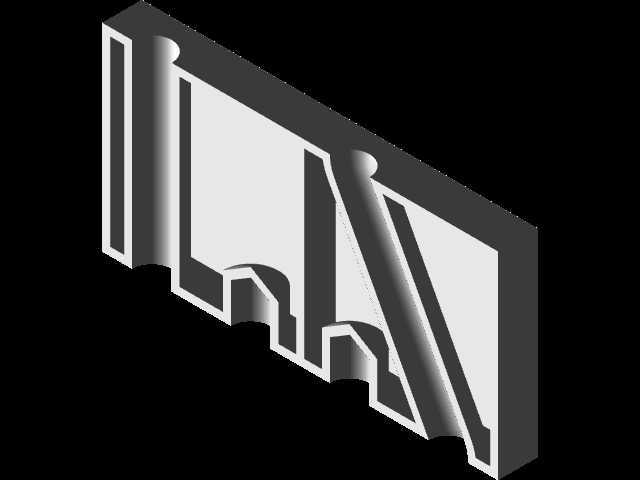

　　在功能特性上，这个结构做了可直观观测的流道设计，阀芯的移动行程、各通口的对应关系完全和工业实用阀保持一致，没有因为是教学用途就简化核心配合尺寸，阀芯和阀腔的配合间隙、密封位的结构都做了等比例还原，学习者拨动模拟驱动位的时候，能清晰看到阀芯移动后不同通口的连通、断开状态，对应教材里的位、通概念，不用再靠二维图纸脑补空间结构。设计思路上，没有采用常规阀的金属外壳封闭结构，而是把整个阀的主体做了等距剖切，保留了完整的安装基准面、通口连接位，同时把内部的阀芯、弹簧、流道转折处全部外露，剖切边缘做了平整处理，不会因为剖面的毛刺影响结构观察；另外特意把气动、液压、油浸三类阀的密封差异点做了同结构对比展示，同一套剖切基体上能看到不同介质下密封件的选型、安装位置区别，不用单独准备三套阀件做演示，降低教学教具的准备成本。

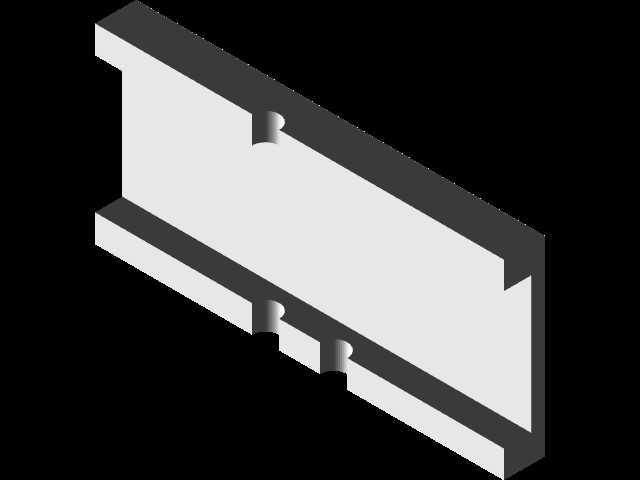

　　外形尺寸上，整体结构沿用了常规二位三通阀的安装边界，底面的安装孔位间距、侧面通口的螺纹规格都和工业常用的同通径阀保持一致，既可以单独作为教具放在实训台展示，也能直接装到简易实训回路里做动作演示，不需要额外做转接工装；安装时只需要按照常规阀的固定方式，通过底面两个安装孔固定在实训面板上，侧面三个通口可以根据演示需求接气管、液压油管，不会因为是剖切结构就改变原有安装逻辑，学习者在观察完内部结构后，还能直接按照工业现场的安装流程完成阀件的固定、管路连接，把原理认知和实操安装结合起来。从结构细节来看，阀芯的台肩位置、流道的倒角处理都和工业实用阀一致，没有因为是教学模型就做夸张的放大或者简化，流道的通径尺寸、阀芯行程的比例完全符合实际阀件的参数，学习者通过观察这个模型，能直接对应到实际工业阀的内部结构，不会出现教具和实物脱节的问题；另外油浸结构的密封腔也做了剖切展示，能看到油浸式阀的油腔布局、密封件的压缩量设计，理解油浸阀为什么能在长期工况下保持密封性能，减少泄漏问题。

　　在实训教学场景里，这个结构可以配合气动、液压实训台使用，老师讲解阀件工作原理的时候，不用反复拆解实体阀，只需要指着剖切结构的对应位置，就能讲清楚阀芯在不同工位时的介质流向，比如初始工位时压力口和哪个工作口连通、换向之后压力口怎么切换到另一个工作口、排气口/回油口在什么位置打开，比单纯看二维原理图的理解效率高很多；对于刚接触流体控制的新手来说，能快速搞懂位和通的实际含义，不会把不同通口的功能搞混，也能理解为什么阀芯的台肩宽度要和流道开口尺寸匹配，台肩过宽或者过窄会出现什么问题，比如台肩太窄会导致内泄漏增大，台肩太宽会出现换向卡滞，这些细节在二维图纸上很难直观体现，通过剖切模型就能一眼看明白。
