适配圆管导向的三滚轮卡兰德拉套件

这套三滚轮导向夹持结构，最初是为适配小型代步滑板车、踏板车的圆管类杆件加装改造设计的，日常也可迁移用到小型输送线的圆管导向、轻型工装的杆件定位、DIY户外装备的管夹固定场景里，核心解决的是小直径圆管沿轴向滑动时的径向定位、滚动减阻需求，避免硬摩擦带来的管壁磨损、滑动卡滞问题。

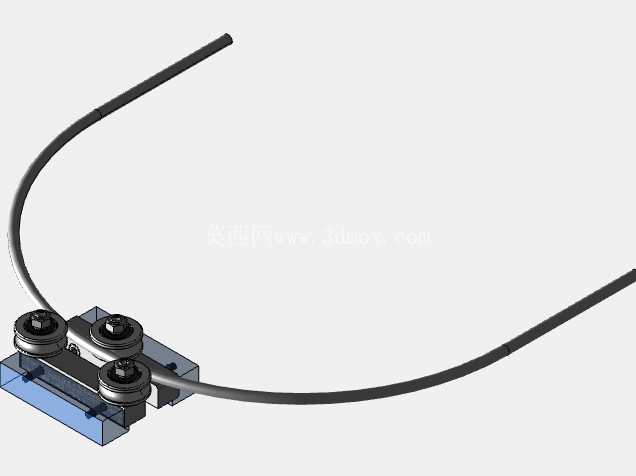

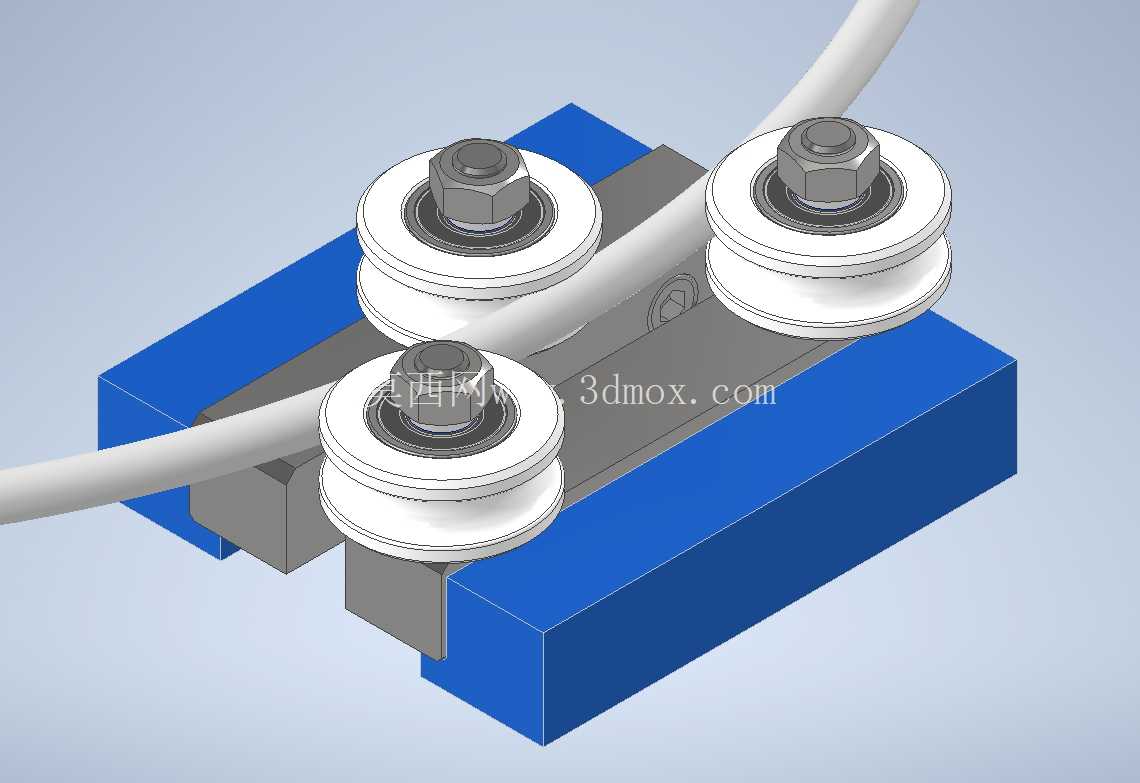

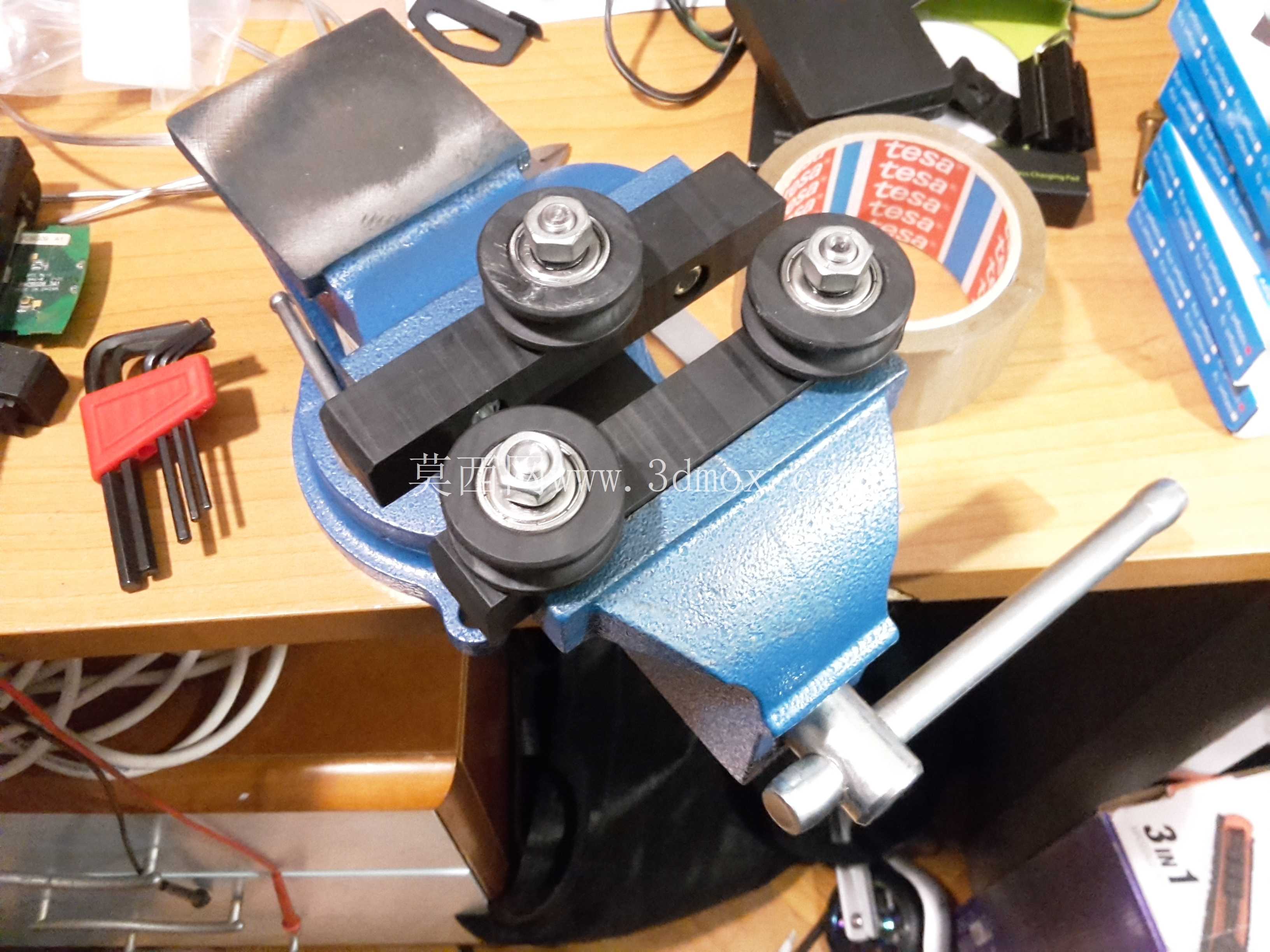

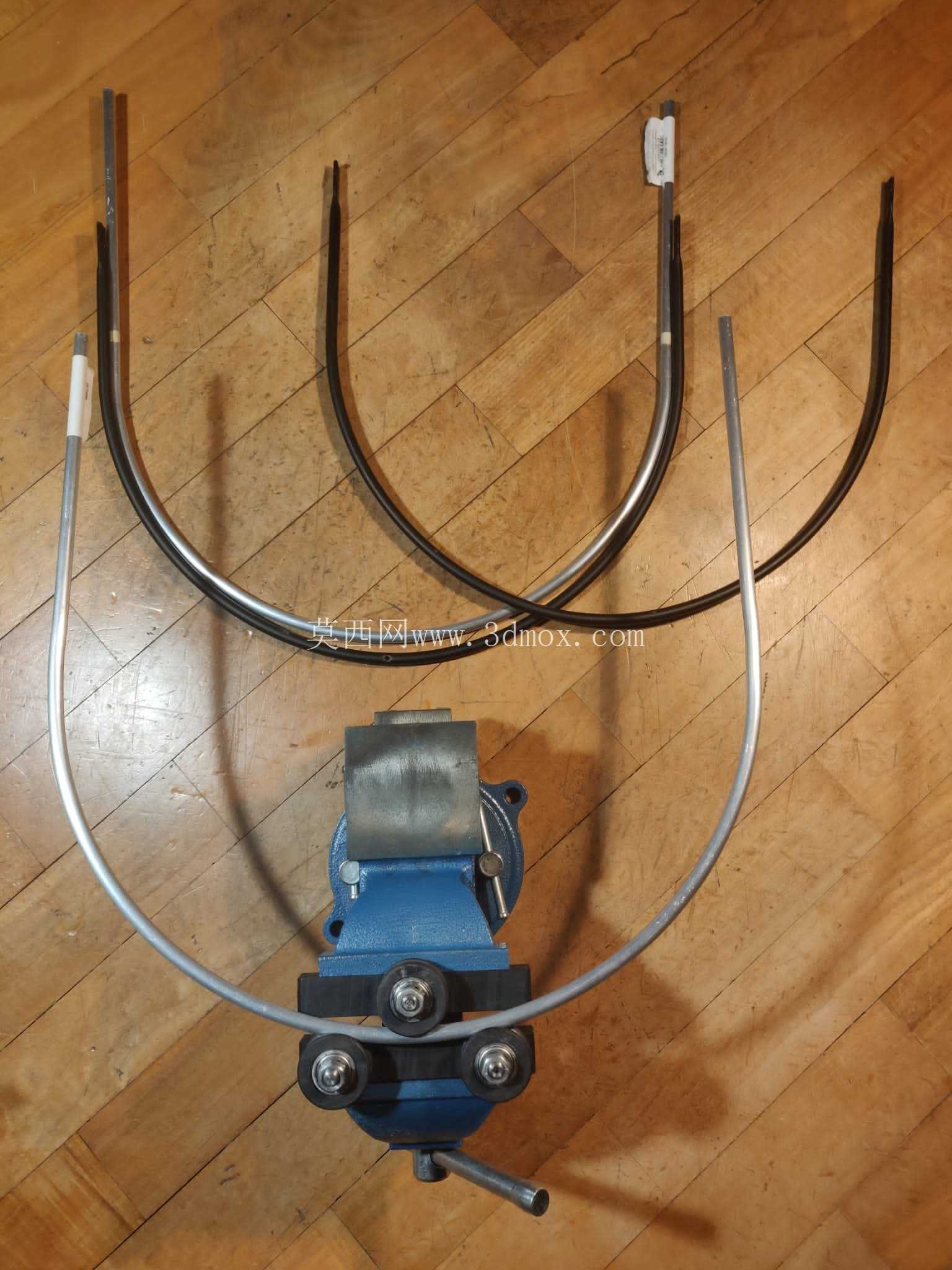

从结构功能上看，整套组件采用三个带深沟球轴承的V型槽滚轮呈三角分布布局，两个滚轮布置在圆管上侧，一个滚轮布置在圆管下侧，形成环抱式的夹持姿态，滚轮的V型槽面刚好贴合8mm直径的圆管外壁，滚轮内置的轴承可以将滑动摩擦转化为滚动摩擦，当圆管沿轴向移动时，滚轮同步转动，既可以限制圆管的径向窜动，保证杆件移动的直线度，又能大幅降低移动过程中的阻力，不会出现硬塑料或金属夹块刮花铝管表面的问题。滚轮之间的间距通过中间的安装基座做定位，基座上预留了标准的螺栓安装孔位，可以直接固定在铝型材框架、木板或者3D打印的设备基座上，不需要额外做复杂的转接加工。

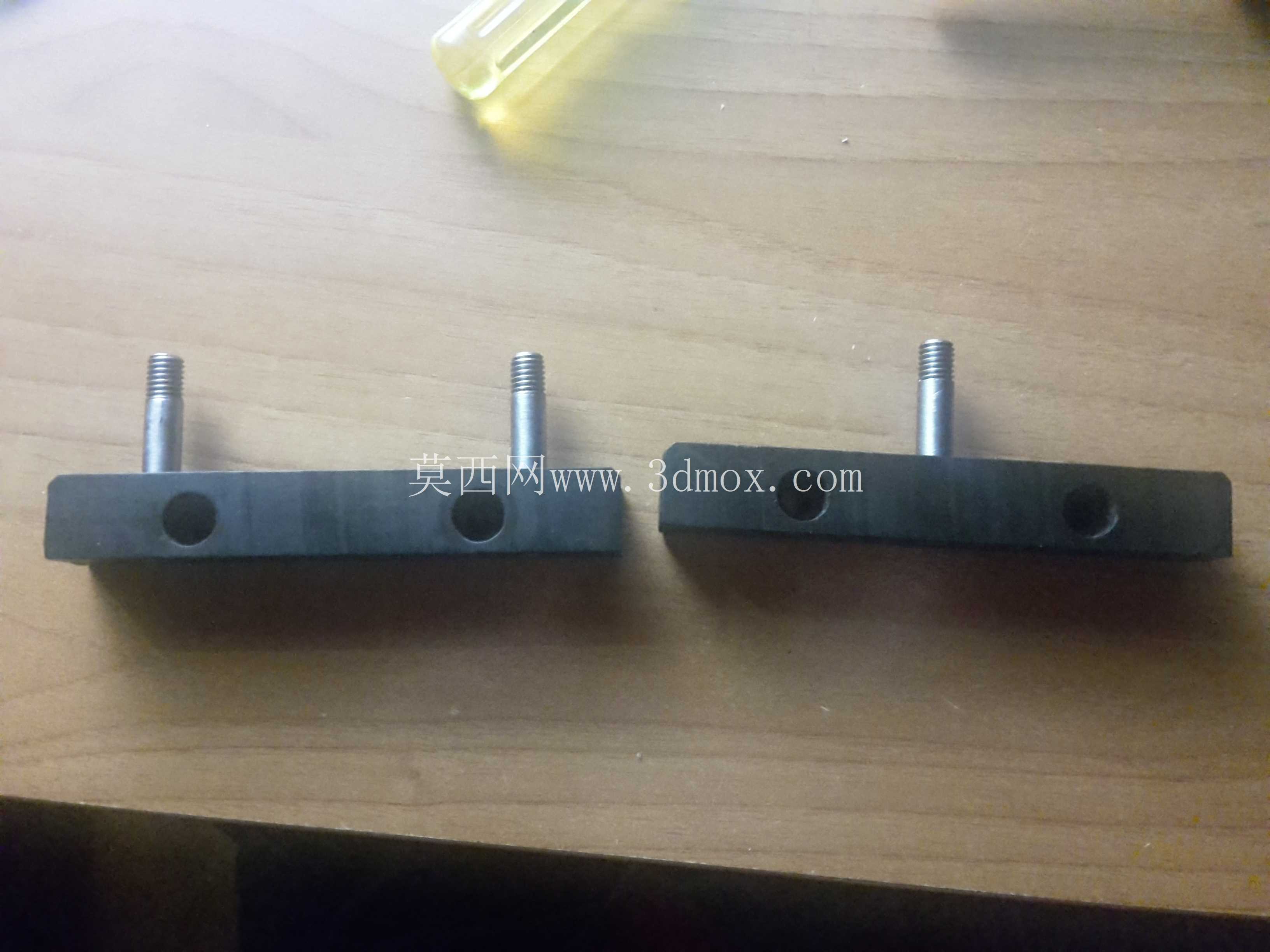

设计过程中优先考虑了DIY场景下的加工适配性，除了标准的skf608轴承、M6规格的螺栓螺母这些通用标准件可以直接采购之外，其余的基座、滚轮隔套、夹持块结构都可以通过桌面级SLA3D打印机制作，打印时选用黑色刚性树脂材料，打印层厚设置在0.05mm就能满足滚轮安装的精度要求，不需要后续做大量的打磨、攻丝后处理。最初设计时曾考虑过直接用铣床加工金属夹持块，但对于个人DIY场景来说，金属加工的周期长、成本高，小批量制作时3D打印的效率优势更明显，而且树脂材料的强度足够支撑轻型载荷下的使用需求，实际测试中搭配1mm壁厚的8x1规格铝管，单组夹持结构可以承受10kg以内的径向载荷，完全满足小型代步车改装、轻型工装导向的使用要求。

安装边界上需要注意，整套结构适配的圆管直径固定为8mm，安装基座的底部固定孔位间距为20mm，采用M4螺栓即可完成固定，三个滚轮的中心形成的等腰三角形边长为12mm，安装时需要保证三个滚轮的V型槽中心处于同一平面，避免圆管穿入后出现别卡、滚轮偏磨的问题。滚轮两侧的隔套尺寸需要严格匹配轴承内圈的厚度，锁紧螺母时不能过度拧紧，要保证滚轮可以自由转动无卡滞，预留0.1mm左右的轴向间隙即可。如果需要适配更大直径的圆管，只需要调整滚轮的V型槽尺寸、三个滚轮的分布间距，其余的安装结构、轴承选型都可以沿用这套设计方案，通用性较强。

实际使用场景中，这套结构除了用在踏板车、滑板车的杆件滑动定位之外，也可以用在小型摄影滑轨的导向轮组、DIY窗帘的滑动吊轮、轻型输送线的圆导轨定位组件上，只要是8mm直径的光轴、圆管做直线移动的场景，都可以直接套用这套三滚轮环抱的结构形式，相比传统的直线轴承加光轴的方案，这套结构的成本更低，安装空间更小，对安装基面的精度要求也更低，即使安装基面存在小范围的平面度误差，三个滚轮的自适应贴合也能保证圆管滑动的顺畅性，不会出现直线轴承容易卡滞、对安装平行度要求过高的问题。结构上没有复杂的异形曲面，所有的安装孔位都是标准规格，不管是3D打印制作还是小批量注塑生产，都不需要复杂的模具结构，量产的成本控制空间也比较大。
