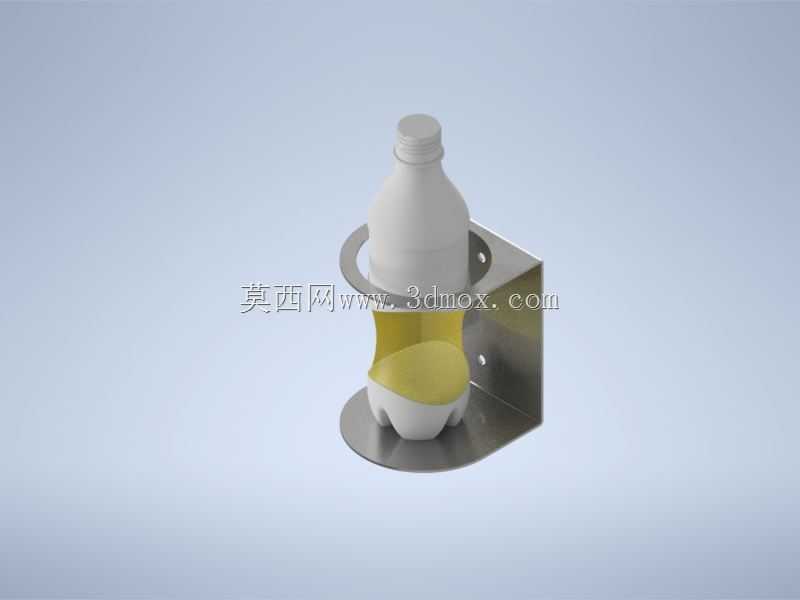

壁挂式不锈钢饮料瓶固定托架结构设计

这款壁挂式瓶托的设计初衷，是解决狭小操作空间内瓶装容器的规整放置问题，在食品加工操作台旁、实验室试剂区、商用饮品制备工位、小型船舶舱室、房车内部这类墙面可用、台面空间紧张的场景中，这类固定件的实用价值非常突出。不同于台面放置的置物架，壁挂安装的形式完全不占用操作平面，能把零散放置的瓶装物料固定在伸手可及的墙面位置，避免瓶体倾倒造成的内容物洒漏、容器摔损问题，尤其适合放置频繁取用的瓶装清洁剂、饮品、试剂类容器。

从结构功能上看，这款托架采用上下承托加中部限位的组合固定逻辑，底部的圆形托板直接承接瓶体的底部载荷，托板的直径匹配常规瓶装容器的底部尺寸，边缘做了小幅度的翻边处理，避免瓶底在外力触碰时从托板边缘滑出；中部的环形限位圈刚好卡在瓶身的中下部位置，和底部托板形成上下两个约束点，哪怕安装面存在小幅振动，比如设备运行带来的墙面震颤、交通工具行驶中的晃动，瓶体也不会出现倾斜滑脱的情况。后侧的安装立板是整个托架和墙面的连接载体，板上预留了两个对称的安装孔位，孔位间距符合常规墙面膨胀螺丝、自攻螺丝的安装间距标准，安装时不需要额外打孔适配，直接标记孔位后固定即可，两个安装点的布局也能抵消瓶体放置时带来的倾覆力矩，避免长期使用后托架出现歪斜。

设计过程中首先考量的是安装边界的适配性，整个托架的安装立板高度控制在常规瓶身高度的二分之一左右，不会因为托架过高遮挡瓶身标签，也不会因为立板过短导致固定强度不足；托板和限位圈的同轴度公差控制在0.2mm以内，保证瓶体放置后处于垂直状态，不会出现偏斜带来的局部应力集中。板材选用不锈钢材质，折弯成型后没有尖锐的外露边角，所有边缘都做了钝化处理，日常取放瓶体时不会划伤手部，同时不锈钢材质的耐水、耐清洁剂腐蚀特性，也让这款托架能适配潮湿的操作环境，比如饮品操作台旁经常溅洒液体、清洁区经常接触消毒水剂，都不会出现锈蚀掉漆的问题。

从尺寸匹配的角度，这款托架适配的瓶体直径覆盖常规500ml左右塑料瓶、玻璃瓶的瓶身尺寸，底部托板的承重经过结构校核，单托可承载1.5kg的满载瓶体重量，安装后托架突出墙面的距离刚好和瓶身半径匹配，不会因为突出过多造成通行剐蹭，也不会因为突出距离不足导致瓶身贴墙放置不稳。中部限位圈的开口尺寸略大于瓶身最大直径，取放瓶体时不需要额外对准，单手即可完成取放操作，符合工位旁频繁取用物料的操作习惯。

在结构工艺上，整个托架的零件全部采用钣金折弯工艺成型，托板、限位圈、安装立板之间采用焊接连接，焊接位置做了打磨抛光处理，没有明显的焊道凸起，整体外观整洁，日常清洁时没有卫生死角，擦拭表面即可完成清洁，不会在缝隙位置积存污渍。安装孔位采用沉孔设计，螺丝固定后螺丝头不会突出立板表面，避免螺丝头剐蹭瓶身或者划伤操作人员。和市面上常见的铁丝弯折瓶架相比，这款钣金结构的托架整体刚性更强，长期承重不会出现变形，限位圈的圆度保持更好，不会因为长期使用出现圈体变形导致瓶体卡滞或者无法固定的问题。

实际应用中，这类托架除了固定瓶装饮品，也可以适配相同直径的瓶装洗手液、消毒酒精、润滑喷剂等工位常用物料，安装位置可以根据操作人员的取放习惯调整高度，一般安装在操作人员站立时手肘高度附近，取放时不需要弯腰或者抬手，符合人体工程学的操作要求。在移动类作业场景中，比如房车、工程车辆驾驶室、移动设备操作间，这类托架还可以在限位圈位置加装小型弹性卡扣，进一步提升振动环境下的固定可靠性，避免颠簸路况下瓶体从托架中脱出。
