铝合金氧化镜面安装固定支撑镜架

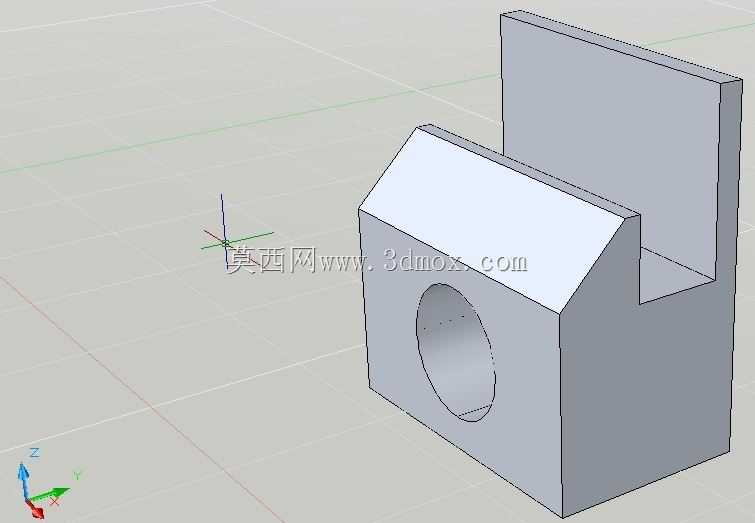

　　这款镜架主要应用于工业观测视窗、光学检测工位、设备光路校准区域的镜面安装固定场景，在自动化检测设备、实验观测装置、流体管路视镜配套结构中都能见到同类构件的身影，核心作用是为平面反射镜、观测玻璃片提供稳定的安装基准，避免镜面在设备运行振动中出现偏移、松脱，保证观测视野或光路反射角度的长期稳定性。从结构设计来看，构件主体采用一体化块式结构，后部设置垂直安装基准面，可直接贴合设备的安装立板通过紧固件完成固定，前部设置带斜度的承托结构，斜度角度匹配镜面安装的预设倾角，能够让镜面放置后直接形成符合光路或观测要求的反射角度，无需额外调整倾角垫片，减少装配环节的调试工作量。

　　正面开设的圆形通孔为观测避让通道，当镜架固定在设备壁板上时，该通孔与壁板的观测孔对齐，既不会遮挡观测视野或光路传输路径，同时孔边的环形凸缘能够对镜面的背部形成均匀的承托力，避免镜面局部受力不均出现碎裂风险。上部的垂直挡边与斜向承托面形成L型的夹持限位空间，镜面放置后可通过侧边的压块或粘接方式完成固定，挡边高度经过匹配计算，既能够覆盖镜面的侧边厚度形成足够的限位支撑，又不会超出镜面的有效反射区域，避免遮挡可用视野。

　　安装边界方面，构件整体为方正块体结构，后部安装面为完整平面，安装孔位可根据实际设备壁板的孔距在实体区域灵活设置，不会与内部的避让通孔产生干涉，整体外轮廓无突出的尖锐结构，安装后不会与周边的管线、运动构件发生刮碰，适配多数工业设备视窗的安装空间要求。设计过程中优先考虑了装配的便捷性，一体化的结构减少了拼接件的数量，不需要额外的焊接或拼接工序，铝合金氧化的表面处理方式能够提升构件的抗腐蚀能力，在潮湿、有少量切削液飞溅的车间环境中也能长期使用，不会出现锈蚀污染镜面的问题。

　　承托斜面的角度经过力学优化，镜面放置后重力沿斜面的分力能够自然贴合到承托面上，降低固定件的受力负荷，即使固定件出现轻微松动，镜面也不会直接滑落，提升了使用过程中的安全冗余。圆形通孔的边缘做了微小的倒角处理，避免装配过程中锐边划伤操作人员或刮花镜面背部的镀膜层，细节处理适配车间装配的实际操作场景。
