电源变压器安装用直角折弯固定角铁

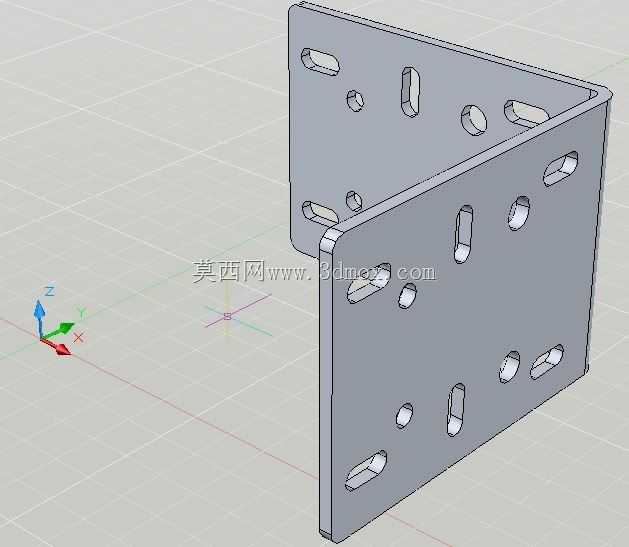

　　在低压配电、小型电子设备的电源模块装配场景中，这类直角折弯角铁是变压器本体与安装基面之间的核心连接承载件，日常接触的小型工频电源变压器、控制回路隔离变压器安装固定，大多会用到这类结构的连接件，它不需要额外的转接支架就能完成两个垂直安装面的刚性连接，大幅减少装配环节的零件数量。从结构设计来看，该角铁采用3mm厚度的S235板材经激光切割后一次折弯成型，折弯处设置为0弯曲半径，也就是折弯内角直接贴合板材厚度形成直角，这种设计能让两个安装面的贴合度达到最优，不会因为折弯圆弧的存在导致安装面翘起、紧固后出现应力集中的问题，相比带折弯圆角的同类支架，在小空间安装场景下的适配性更强。两个垂直的安装面上分别排布了不同规格的安装孔，既有圆形的通孔用于适配标准螺栓的紧固，也设置了多组长条形的腰型孔，这类腰型孔的作用是抵消安装基面的加工公差、变压器本体安装孔位的累计误差，现场装配时不需要对孔位进行二次修配，就能在腰型孔的调节范围内完成对位，大幅提升现场装配的效率，尤其是在多台变压器并排安装的机柜内部，这种可调孔位的设计能避免因为单个零件的孔位偏差导致整排组件无法装配的问题。

　　从安装边界来看，该角铁的两个折边长度适配常规100W-500W容量的小型电源变压器的安装尺寸，折边宽度刚好覆盖变压器底部的安装凸台，不会因为支架过窄导致变压器固定后出现倾斜，也不会因为支架过宽占用机柜内部多余的布线空间，安装完成后角铁的外边缘不会超出变压器本体的轮廓尺寸，不会干涉周边的布线槽、其他电气元件的安装空间。在实际使用场景中，这类角铁除了用于电源变压器的固定，也可用于机柜内部其他电气元件的垂直面转接固定，比如小型开关电源、滤波模块的安装，只要安装孔位的孔距匹配，都可以通过这类角铁完成基面与元件的连接。

　　设计时没有多余的减重孔或者装饰结构，所有孔位都是围绕安装紧固的需求设置，板材厚度的选择兼顾了结构强度和材料成本，3mm厚度的S235板材完全可以承载对应容量变压器的重量，即使在设备运输过程中出现振动、冲击的情况，也不会出现支架变形、变压器移位的问题。激光切割的孔位边缘没有毛刺，不需要额外的去毛刺工序就能直接进行表面处理，折弯后的两个面垂直度公差控制在0.1mm以内，保证安装后变压器的安装面与基面保持垂直，不会因为支架的垂直度偏差导致变压器运行时出现额外的振动噪音。

　　腰型孔的长度设置为对应螺栓直径的3倍，调节范围足够覆盖常规的钣金加工公差等级，不需要在装配现场进行扩孔、锉修等二次加工，降低现场装配的技能要求，普通装配工人就能快速完成对位紧固。另外，0弯曲半径的折弯工艺需要在折弯前对板材的折弯线位置进行微刻槽处理，避免折弯时出现板材外侧开裂的问题，这种工艺处理后的折弯角强度不会出现明显下降，反而因为折弯处的材料冷作硬化，提升了角部的抗变形能力，在长期承受变压器静载荷的情况下，折弯处不会出现角度张开、变形的问题。两个安装面的平面度控制在0.05mm以内，紧固螺栓拧紧后，支架与安装基面、支架与变压器本体之间可以完全贴合，不会出现间隙，避免因为存在间隙导致设备运行时支架产生共振，放大变压器的运行噪音。
