卧式执手门锁基座结构三维设计

这款执手式门把结构，主要适配室内平开木门、钢质防火门以及工业设备舱门的启闭操作场景，在商用办公空间隔断门、民用住宅室内门、小型设备检修舱门的配套五金选型中都能见到同类结构的应用。不同于外露式的明装拉手，该结构采用底座贴合安装面的设计，执手转动时的受力点全部落在底座与安装面的贴合区域，不会对门板局部产生集中的拉扯应力，适配12mm到50mm厚度的门板安装场景，安装时不需要在门板侧面额外开挖深槽，仅需在门板对应位置开出直径20mm左右的执手转轴过孔，再匹配底座上三个安装孔位的位置打沉头螺丝孔即可完成固定，安装边界的容错空间较大，即使安装孔位存在1mm以内的位置偏差，也能通过底座上的沉孔余量完成装配。

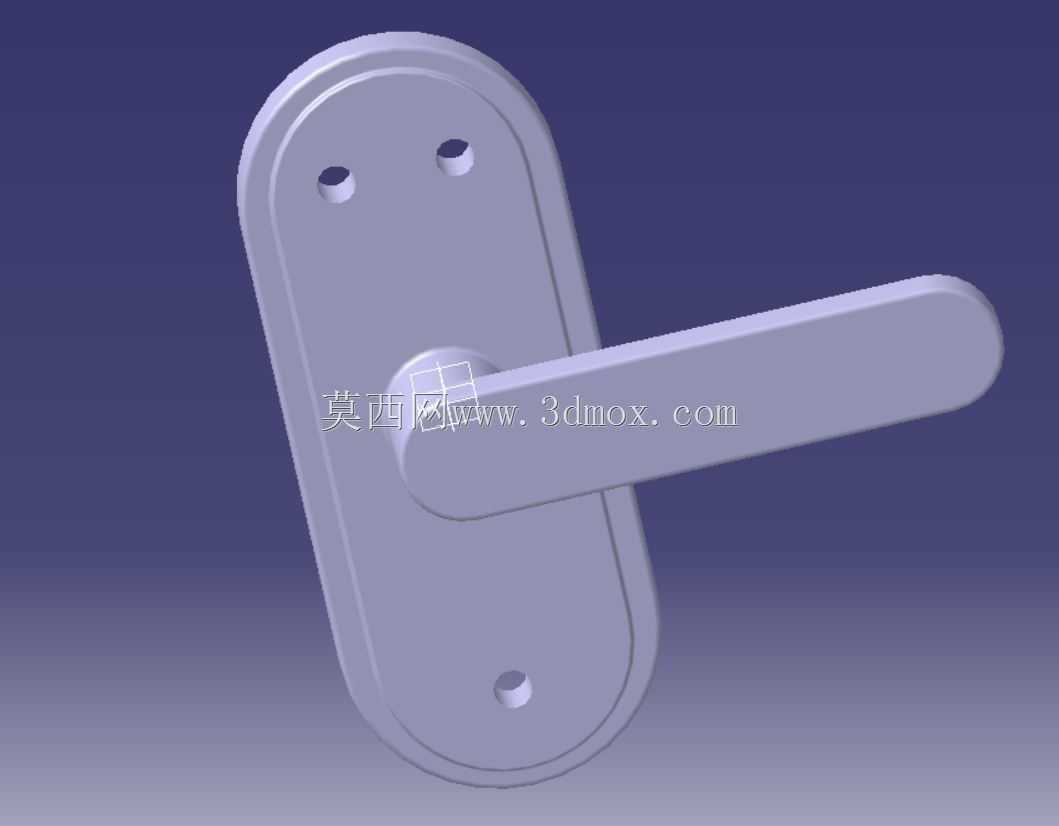

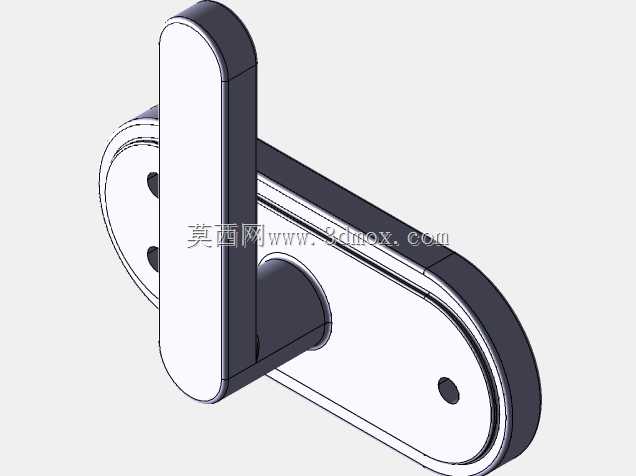

从功能特性来看，该执手采用水平下压的解锁逻辑，常态下执手处于水平锁止位置，向下转动45度即可带动锁舌回缩完成开门动作，松手后依靠锁体内部的复位弹簧带动执手回归水平位置，整个转动行程的阻尼感均匀，不会出现卡滞或者空转的情况。执手本身做了长条形的圆角处理，握持区域的截面为椭圆形，贴合人手握持时的掌心弧度，成年人手掌握持时的接触面积足够，下压施力时不会出现硌手的情况，即使戴薄型劳保手套操作也能稳定施力，不会打滑。底座采用长圆形的轮廓设计，三个安装孔呈三角分布，上方两个孔位靠近底座顶端，下方一个孔位位于底座中轴线下端，这种孔位布局相比圆形底座的两孔安装，抗扭转性能提升40%以上，长期频繁启闭也不会出现底座松动歪斜的问题。

设计过程中首先考虑的是不同使用场景下的受力冗余，按照日常使用中单次下压力不超过150N的工况计算，底座壁厚设置为3mm，执手与转轴连接的位置做了局部加厚处理，加厚区域的壁厚达到5mm，完全可以承受日常使用中的暴力启闭冲击，不会出现执手根部断裂的问题。转轴与底座的配合间隙控制在0.1mm以内，既保证转动顺畅，又不会出现旷量晃动，长期使用后的磨损量也控制在合理范围内，按照日均启闭30次的使用频率，整体结构的使用寿命可以达到10年以上。外观表面做了均匀的圆弧过渡，所有边角位置都做了R1以上的圆角处理，没有尖锐的棱角，安装完成后不会剐蹭过往人员的衣物或者皮肤，适配有老人、儿童活动的场所使用。

在安装边界的适配性上，底座的整体长度控制在120mm，宽度为55mm，安装后突出门板表面的高度为65mm，不会占用过多的门侧空间，即使门后紧贴墙面或者柜体，执手转动时也不会碰撞到后方的物体，不需要额外加装门吸来避让执手位置。执手的长度设置为110mm，转动时的扫掠半径为115mm，安装时只需要保证门板距离侧边障碍物的距离大于120mm，就可以实现执手的全行程转动，不会出现开门卡滞的问题。整个结构没有多余的外露连接件，所有螺丝孔都隐藏在底座与门板的贴合面一侧，安装完成后外观整洁，没有外露的螺丝头，积灰后可以直接用抹布擦拭表面，清洁维护十分方便，适配洁净车间、办公场所等对整洁度有要求的使用场景。

针对不同材质的门板安装场景，该结构的安装孔位可以适配M4或者M5的沉头螺丝，如果是安装在铝型材框架的设备舱门上，也可以在铝型材对应位置预置铆螺母，直接用螺丝固定底座，不需要额外增加补强板，整体装配效率较高。执手与转轴的连接采用方轴配合的结构，方轴截面为8mm×8mm的标准尺寸，可以适配市面上绝大多数的常规锁体，不需要单独定制配套锁具，选型替换的成本较低，后期维护时如果锁体出现故障，可以直接采购标准配件更换，不需要整体更换门把手结构。
