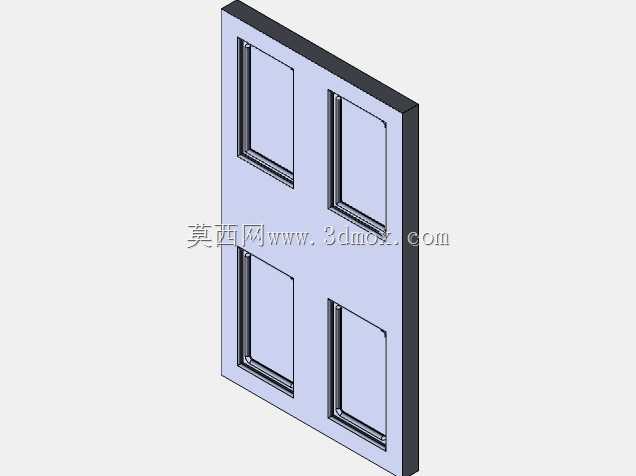

四格凹凸造型室内门板结构设计

　　日常做室内装饰配套结构建模时，这类四格造型的门板是住宅、商用空间室内隔断场景里极常见的构件，不同于入户防盗门类的厚重金属结构，这类门板主要承担空间分隔、隐私遮挡、装饰协调的作用，多数应用在卧室、办公室隔间、储物间等室内场景的平开门结构上。从结构设计逻辑来看，这款门板采用了经典的四分区凹凸造型，没有多余的复杂雕花，靠四个矩形内凹框格形成视觉层次，既适配现代简约、北欧、美式乡村等多数主流装修风格，也能在批量生产时降低加工复杂度，不管是实木铣型、模压吸塑还是免漆板拼装工艺都能实现，生产适配性很强。

　　设计时首先要考虑安装边界的适配性，常规室内门洞的预留宽度多在800-900mm，高度在2000-2100mm，这款门板的主体厚度控制在40-45mm区间，边缘做了细微的倒角处理，既避免安装运输过程中边角磕碰崩边，也能在合页安装时预留足够的螺丝咬合深度，不会因为边缘太薄导致合页固定不牢、长期开关出现松动下垂的问题。四个内凹框格的布局采用了对称均分的十字分隔设计，横向分隔线和纵向分隔线的宽度保持一致，内凹深度控制在8-10mm，这个深度既能够形成足够的光影立体感，不会让门板看起来过于平板单调，也不会因为凹槽过深导致日常清洁积灰难以打理，同时凹槽的边角都做了R2左右的小圆角过渡，不管是铣型加工还是后期覆膜，都不会出现应力集中导致的开裂或者覆膜起皱问题。

　　从安装配合的角度来说，门板的侧边需要提前预留合页安装位，常规配置是三个合页，分别距离门板上下端200mm位置以及门板中点位置，这样的三点固定方式能够均匀承载门板重量，避免长期使用出现门板变形翘曲；门板的侧边与门套的配合间隙控制在3-4mm，既保证开关过程不会出现剐蹭，也能预留出五金件安装、后期温湿度变化导致板材胀缩的余量。很多新手建模时容易忽略门板与门锁的配合结构，这款门板的锁位预留区域在距离地面900-1000mm的常规锁具安装高度，对应位置的内部结构要保证足够的实体厚度，满足锁体开孔的强度要求，不会因为内部是空心结构导致锁具固定不牢。另外这类门板的背面通常做平板处理，不需要和正面一样做造型，一方面可以减少不必要的加工工序，降低生产成本，另一方面背面平整也能更好地和门吸、密封条等配套五金配合，保证关门后的密封性。在实际工程应用中，这类门板还可以根据不同的使用场景调整尺寸，比如卫生间使用的话可以适当降低高度，预留底部通风间隙，同时在板材选型上选用防潮基材；如果是办公室高隔间使用，可以适当加大整体宽度，搭配玻璃镶嵌结构，但基础的四格造型框架依然可以沿用，只需要调整局部的框格尺寸即可。

　　建模过程中要特别注意各个造型面的拔模角度，尤其是凹槽的侧壁，如果是后续要做注塑或者模压工艺的话，必须保证1-1.5度的拔模斜度，方便脱模，不会出现工艺缺陷；各个拼接位置的止口结构也要提前预留，比如如果是拼装式结构，门芯板和边框的配合要留2mm左右的伸缩缝，应对不同季节温湿度变化带来的板材形变，避免出现起拱、开裂的问题。从受力角度分析，门板的长期受力主要来自自重带来的下垂力矩，所以在结构设计时，边框的型材厚度要保证足够的抗弯强度，尤其是安装合页的侧边，不能因为开槽导致结构强度大幅下降，必要时可以在合页安装位置预埋加强衬板，提升长期使用的结构稳定性。
