GEM63XLT增压器配套连接销结构设计

　　在涡轮增压设备的装配体系中，这类配套销件是保障增压器总成稳定运行的细小却关键的构件，很多一线装配人员容易忽略这类小零件的公差匹配，实际在增压器长期高转速、高负荷的运行工况下，销件的结构合理性直接影响周边组件的连接可靠性。从实际应用场景来看，该销件主要用于GEM63XLT型号增压器的内部组件定位与辅助传力，在增压器涡轮端与压气机端的附属构件连接中，承担限位、抗剪切的作用，避免设备运行过程中出现组件错位、松脱的问题，尤其在增压器经历冷热交变、振动冲击的复杂工况时，销件的结构强度与外形匹配度直接决定连接部位的疲劳寿命。

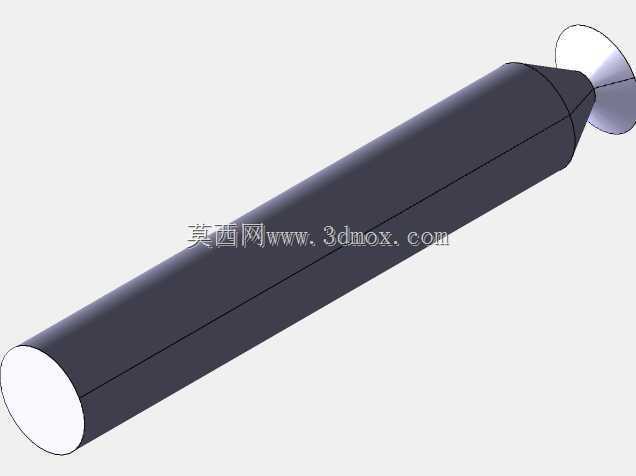

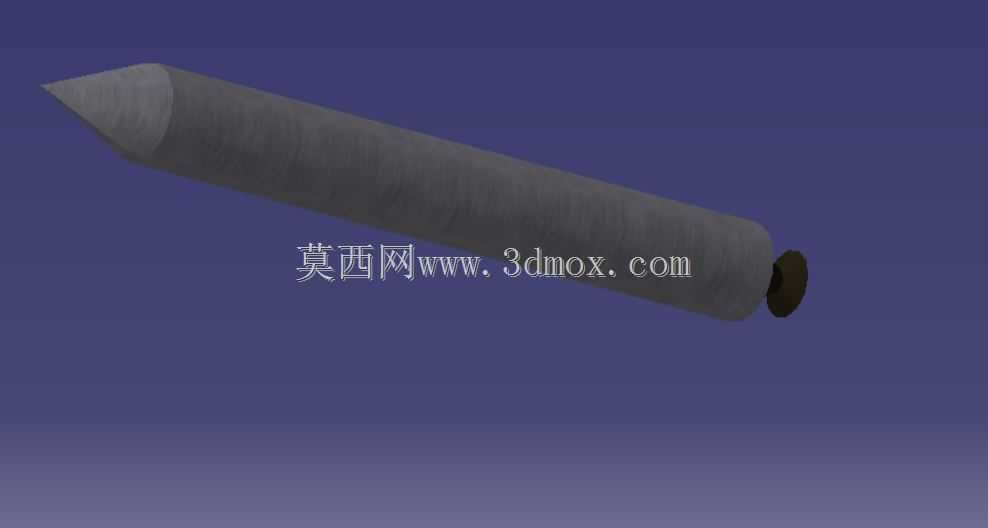

　　从结构设计思路来看，该销件采用一端锥面导向、一端平直限位的结构形式，锥面端的设计主要是为了装配阶段的快速导入，降低装配对位的难度，工人在现场装配时不需要反复调整孔位对齐度，依靠锥面的导向作用就能顺利将销件推入安装孔，有效提升装配效率；柱身部分采用等直径设计，保证与安装孔的配合面接触均匀，避免局部应力集中，柱身的表面粗糙度控制在适配过盈或过渡配合的区间，既保证装配后的紧固性，又不会因为过盈量过大导致装配时出现孔壁胀裂或者销件变形的问题。末端的小直径凸台结构，主要起到轴向限位的作用，当销件推入到设计深度时，凸台端面会与安装座的端面贴合，避免销件过度伸入影响增压器内部其他运动构件的运行空间，同时也方便后续检修时的销件拔出作业，不需要额外加工拔销工艺孔。

　　从安装边界与尺寸适配角度来说，该销件的柱身直径需要与增压器壳体上的安装孔保持H7/m6的过渡配合公差，锥面的锥度控制在1:50的常用导向锥度范围，既保证导向顺滑，又不会因为锥度过大导致装配后定位精度不足；销件的总长度需要严格匹配安装孔的深度加上凸台的限位厚度，装配完成后凸台端面高出安装座表面的尺寸控制在0.1到0.2毫米之间，既保证限位可靠，又不会因为突出量过大干涉周边盖板或者管路的安装。在材料选择上，这类销件一般采用中碳合金钢经调质处理，表面硬度控制在HRC28到32之间，既具备足够的抗剪切强度，又有一定的韧性，能够承受增压器运行过程中传递的交变冲击载荷，避免出现脆断或者塑性变形的问题。

　　实际在增压器的运维过程中，这类销件属于容易被忽视的易损定位件，很多维修人员在拆解增压器后重新装配时，会随意选用尺寸相近的普通圆柱销替代，往往会出现装配对位困难、运行一段时间后销件松脱剪切的问题，最终导致增压器内部组件错位，引发增压压力不足、异响甚至叶轮碰擦壳体的严重故障。该结构的销件专门针对GEM63XLT增压器的安装空间做了适配，锥面端的长度、柱身的配合长度、末端凸台的直径都经过实际装机验证，能够在-40℃到180℃的工作温度区间内保持尺寸稳定性，不会因为热胀冷缩导致配合间隙变化出现松旷。另外，销件的柱身没有设计额外的油槽或者通孔结构，因为该安装位置属于增压器的外部附属连接部位，不需要额外的润滑油路，光滑的柱身反而能更好地保证配合面的接触刚度，减少振动带来的微动磨损。在三维建模过程中，这类零件需要重点控制锥面与柱身的同轴度公差，同轴度误差需要控制在0.02毫米以内，否则装配时会出现锥面导向偏斜，导致销件卡滞在安装孔半途，无法装配到位；末端凸台与柱身的垂直度公差也需要控制在0.03毫米以内，保证装配后凸台端面与安装座表面均匀贴合，避免出现局部间隙导致的振动异响。
