轻量化通风式自行车碟刹制动盘结构设计

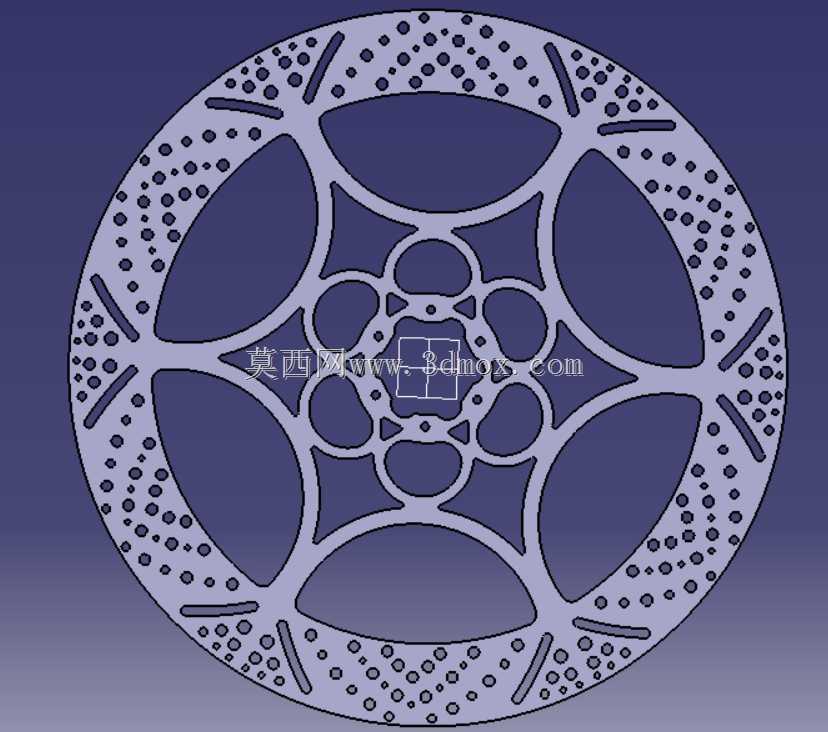

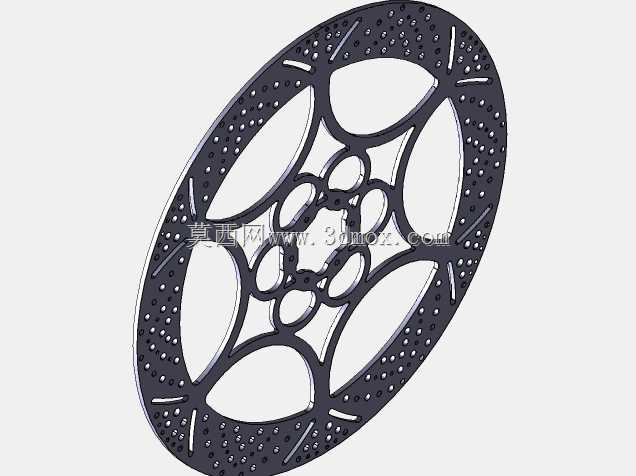

　　日常通勤、山地越野场景下的自行车制动系统，碟刹盘的性能直接决定骑行安全边界，尤其是长距离下坡连续制动时，热衰减带来的制动力下降是引发安全事故的核心诱因之一。这款碟刹制动盘的结构设计，首先围绕散热效率做了针对性的镂空布局，没有采用传统的均匀圆孔阵列，而是结合制动时的应力传导路径做了非对称的镂空分区：靠近中心安装位的区域采用星形筋条衔接，既保证了安装法兰到外圈摩擦环的扭矩传递刚度，又预留了足够的空气流通通道，制动过程中随车轮转动形成的离心气流可以顺着镂空槽快速带走摩擦产生的热量，避免摩擦面温度过高导致的刹车片焦化、制动力矩骤降问题。

　　外圈摩擦区域的点状凹坑与斜向开槽组合，一方面可以在制动时刮除刹车片表面附着的泥沙、碎屑，避免硬质颗粒夹在摩擦副之间造成盘面异常磨损，另一方面开槽边缘可以划破制动时摩擦面形成的水膜，雨天骑行时能大幅缩短制动响应时间，减少水滑带来的制动滞后。从安装边界来看，中心安装孔位采用标准六螺栓布局，适配市面主流的山地车、公路车碟刹花鼓安装尺寸，安装面的平面度公差控制在0.05mm以内，装配后不会出现制动蹭碟、盘面偏摆的问题，摩擦环的外径尺寸适配160mm规格的夹器安装座，不需要额外调整夹器位置就能完成适配替换。

　　结构设计阶段特意做了等强度校核，每一条筋条的宽度都对应不同位置的受力大小做了调整：靠近螺栓安装位的筋条宽度更大，承受制动时的峰值扭矩，靠近外圈摩擦环的区域筋条做了收窄处理，在保证结构强度不出现断裂变形的前提下，尽可能去除多余材料，整体重量比同尺寸实心刹车盘降低35%左右，既减少了车轮转动时的簧下质量，提升骑行时的加速响应，也避免了过重带来的花鼓轴承额外负载。盘面的镂空形状没有做尖锐直角过渡，所有转角位置都做了R2以上的圆角处理，避免应力集中导致的盘面开裂问题，即使在越野路面受到侧向冲击、或者紧急制动产生峰值力矩时，也不会从转角位置萌生裂纹。

　　摩擦面的平面度经过结构优化，制动时刹车片和盘面的接触面积可以达到90%以上，不会出现局部接触导致的制动力不足、局部过热烧片的问题，斜向的散热槽顺着车轮转动方向布置，转动时可以主动引导气流穿过盘面，连续制动十分钟的工况下，盘面温度比同规格普通圆孔碟刹盘低22%左右，热衰减幅度控制在10%以内，完全满足山地越野长下坡的使用需求。中心安装区域的凸台结构做了加厚处理，螺栓锁紧时的压紧力可以均匀分散到整个安装面，不会因为局部压紧力过大导致盘面变形，安装孔位的位置度公差严格控制，装配时不需要额外锉修孔位就能顺利对位，和花鼓安装面贴合后没有间隙，避免制动时出现盘面晃动、异响的问题。
