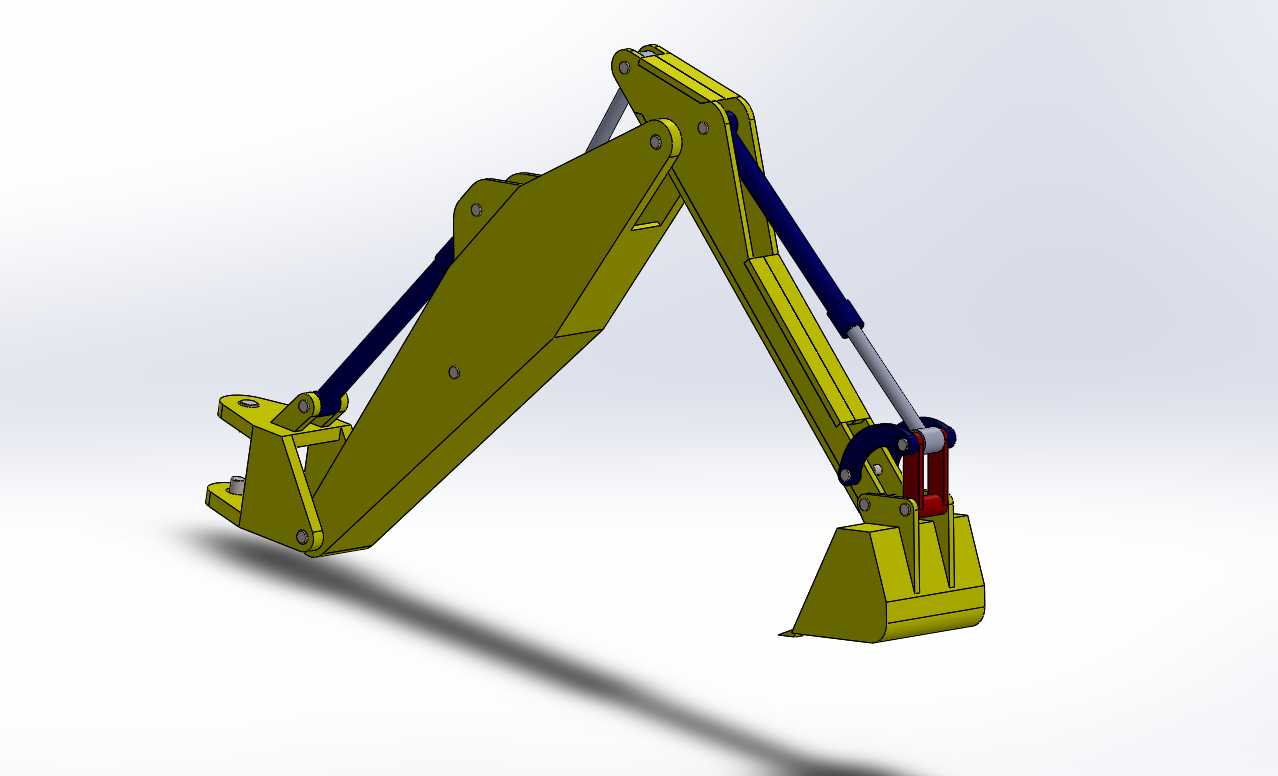

挖掘机工作臂架三维结构设计模型

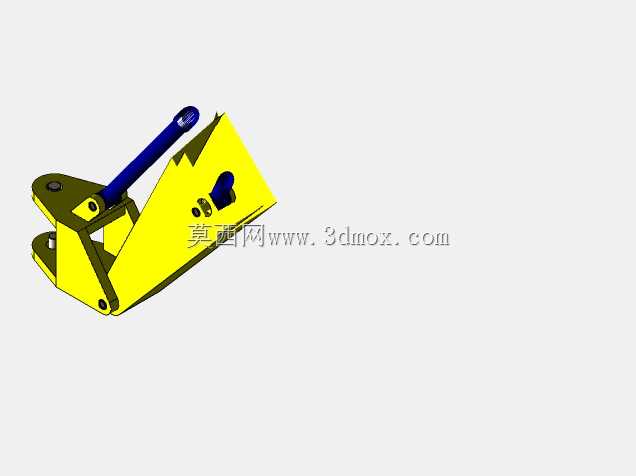

这套臂架结构是挖掘机前端作业的核心承载部件，主要适配中小型履带式挖掘机的土方作业工况，在市政管网开挖、基坑修整、散料装卸、场地平整等常见施工场景中承担主要的载荷传递与动作执行功能，整套结构通过铰接点配合液压油缸的伸缩，可实现大臂举升回落、小臂收放摆动、铲斗挖掘卸料的连贯动作，覆盖常规施工所需的作业半径与挖掘深度范围。从结构设计逻辑来看，整套臂架采用箱型焊接结构作为主体承载形式，各节臂的板材厚度根据受力分布做了差异化匹配，大臂根部与回转平台连接的铰接座位置做了局部加厚与加强筋布置，应对挖掘作业时的偏载与冲击载荷，避免长期作业出现焊缝开裂或结构变形。各铰接点位均设计了同轴的销轴安装孔位，孔位端面预留了轴套与密封件的安装空间，可有效降低铰接位置的磨损，延长结构维护周期，液压油缸的两端铰接点分别布置在各节臂的受力最优位置，既保证油缸伸缩时的力臂输出效率，也避免油缸在动作极限位置出现干涉磕碰。设计过程中优先考虑了作业动作的边界合理性，大臂举升最高位置时不会与驾驶室顶部结构发生干涉，小臂完全收折时铲斗不会碰撞大臂下沿，挖掘动作的最大挖掘深度、最大卸载高度、最大挖掘半径均匹配同吨位挖掘机的常规作业参数，可直接用于同级别机型的改型设计参考。铲斗连接部位采用通用型的连杆摇臂结构，可适配不同斗容的土方斗、岩石斗快速更换，满足不同作业场景的属具切换需求，整套臂架的液压管路布置路径沿臂架内侧走线，预留了管夹安装位，避免作业过程中管路被碎石剐蹭或被臂架挤压破损。从安装适配角度，大臂根部的铰接孔中心距、连接法兰尺寸均匹配常规中小型挖掘机的回转平台安装接口，无需额外改动主机结构即可完成装配，各油缸的铰接点尺寸也匹配通用型工程机械液压油缸的安装规格，便于后期维护更换配件。
