自行车通风碟刹制动盘结构设计

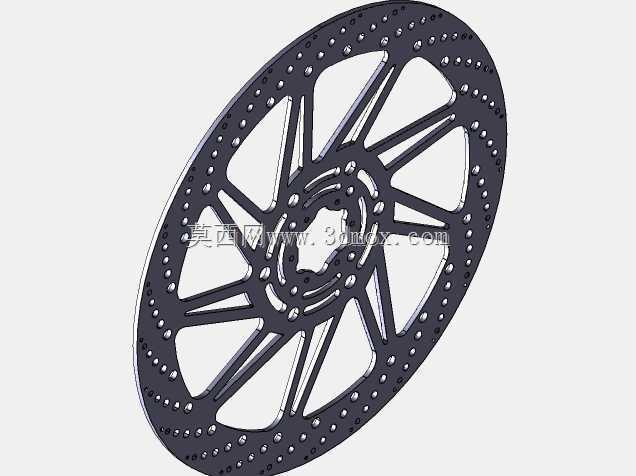

　　碟刹制动盘是两轮骑行装备里直接决定制动可靠性的核心受力零件，这款盘体面向山地车、通勤公路车以及电动助力自行车的前轮或后轮制动工位开发，整体采用扁平圆环式布局，盘体厚度控制在3mm，外径做到260mm，属于中大尺寸的骑行制动盘规格，适配对制动力矩有较高要求的越野骑行、长距离下坡通勤场景。

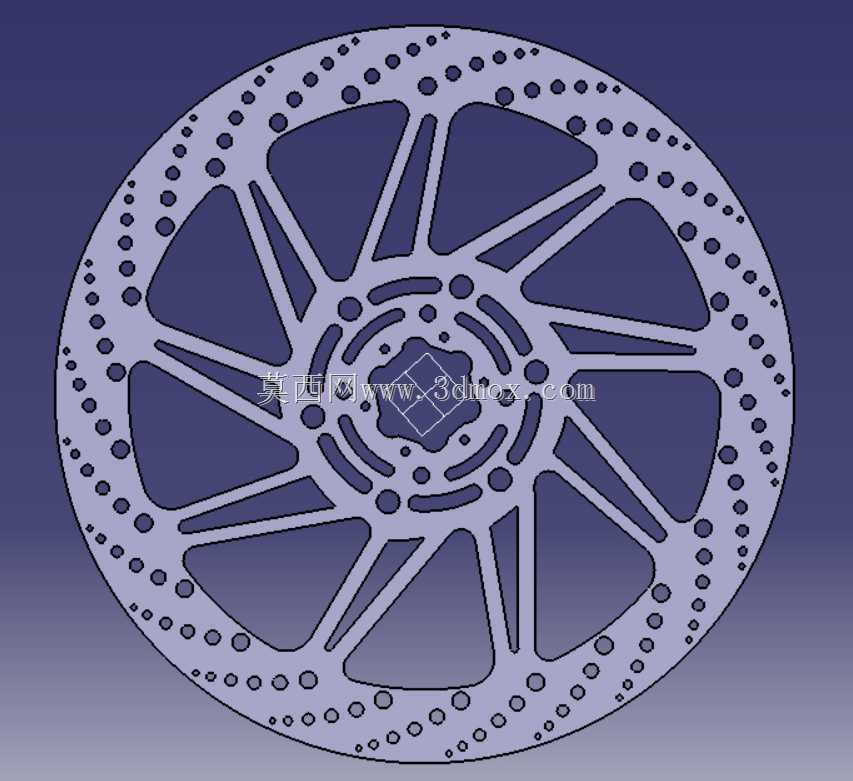

　　从实际装车使用的逻辑来看，制动盘工作时需要和夹器来令片持续摩擦，把车轮的转动动能转化为热能耗散掉，长下坡工况下连续刹车会让盘体温度快速攀升，如果盘体热容不足、散热路径不畅，轻则出现制动力衰减的热衰退现象，重则盘体受热翘曲变形，刹车时出现高频抖动、异响，甚至摩擦面偏磨导致来令片异常损耗。这款盘体的结构设计首先围绕散热效率展开：盘面上没有采用整面封闭的圆环结构，而是在摩擦工作区均匀排布了多圈大小渐变的圆形通孔，靠近盘体外缘的孔位直径更大、排布更密集，靠近中心安装座的区域孔位直径逐步缩小，这些孔洞一方面直接打通了盘体两侧的空气流道，车轮转动时盘体同步旋转，孔洞会持续带动周边空气形成对流，把摩擦产生的热量快速带走；另一方面孔洞边缘可以在刹车过程中顺带刮除来令片表面磨下的粉尘，避免碎屑夹在摩擦副之间形成磨粒磨损，同时雨天骑行时，盘面的积水可以顺着孔洞快速排出，不会在摩擦面形成水膜导致制动打滑。

　　盘体的支撑辐条采用了八组大尺寸镂空的放射式布局，相邻辐条之间留出了大面积的三角形镂空窗口，这部分设计首先是大幅降低了盘体的整体自重，对于骑行装备来说，轮组位置属于簧下质量，减重带来的操控提升收益远高于车架部位的减重；同时大镂空窗口进一步扩大了空气流通的截面积，旋转时的风阻也能得到有效控制。辐条本身做了变宽度的流线过渡，从中心安装座向外缘摩擦环延伸的过程中，辐条截面宽度逐步收窄，既保证了扭矩传递路径上的结构强度，又避免了应力在辐条根部集中。很多骑行者遇到的刹车碟片偏摆、蹭碟问题，本质上就是盘体刚性分布不合理，锁紧安装座之后内圈应力释放，带动外圈摩擦环出现平面度超差，这款盘的辐条在靠近中心的位置做了多圈环形加强筋，几圈同心的环带把所有辐条的内端连接成整体，让中心花键安装位传递过来的车轮扭矩可以均匀分散到每一根辐条上，不会出现单根辐条受力过载的情况。

　　中心安装区域采用了内花键式的锁紧结构，和花鼓的塔基安装位直接配合，周向的齿形咬合可以传递大扭矩，不会像老式六钉安装盘那样出现螺丝松动、盘体跟转的问题。安装位周边做了局部的加厚凸台，虽然盘体整体厚度只有3mm，但安装贴合面的局部厚度做了补强，锁紧螺丝压紧之后，压力不会直接作用在薄盘面上导致压痕变形，安装基准面的平面度可以长期保持稳定。

　　从安装边界来看，260mm的外径对应的夹器安装座需要匹配相应的转接支架，盘体两侧的摩擦面和夹器来令片之间的单侧间隙通常控制在0.2-0.3mm，3mm的盘体厚度可以兼容市面上绝大多数主流的山地车油压碟刹夹器，不需要额外调整来令片的初始间距。盘体外缘的所有孔洞边缘都做了去毛刺倒角处理，装配和维护的时候不会划伤维修人员的手部，摩擦工作面的平面度公差控制在0.1mm以内，高速制动时不会出现来令片断续接触导致的脉冲式刹车手感。

　　在结构校核的维度上，这款盘体的镂空布局经过了受力优化，摩擦环的径向宽度覆盖了来令片的全部摩擦接触面积，不会出现摩擦面悬空、局部压强过大的问题；外圈排布的小孔同时起到了磨损标识的作用，当盘体长期使用磨损到厚度低于安全阈值时，外圈的小孔会因为磨耗出现边缘缺损，维修人员可以直观判断盘体是否需要更换，不需要额外用卡尺反复测量厚度。辐条之间的镂空角度经过对称排布，整个盘体的质心完全落在旋转中心轴线上，动平衡精度控制得很好，车轮高速转动时不会因为盘体质量分布不均产生额外的振动，骑行过程中车把不会出现麻手的共振现象。

　　这类制动盘的实际工况覆盖了从城市通勤的频繁点刹，到山地越野的长时间持续制动，镂空结构同时兼顾了排泥、排水、散热的多重需求，在泥泞路段骑行时，泥沙可以直接从大尺寸镂空窗口甩出，不会堆积在夹器和盘体之间加剧磨损；低温环境下刹车产生的热量也可以通过孔洞快速均衡盘体整体温度，避免局部冷热不均产生内应力导致盘体开裂。
