落地式家用摇头送风风扇结构设计

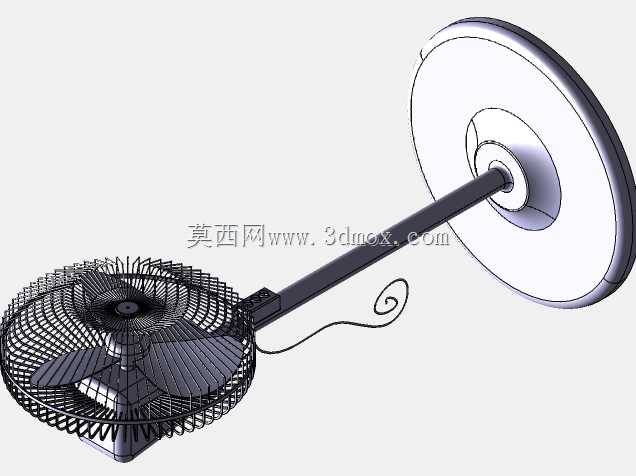

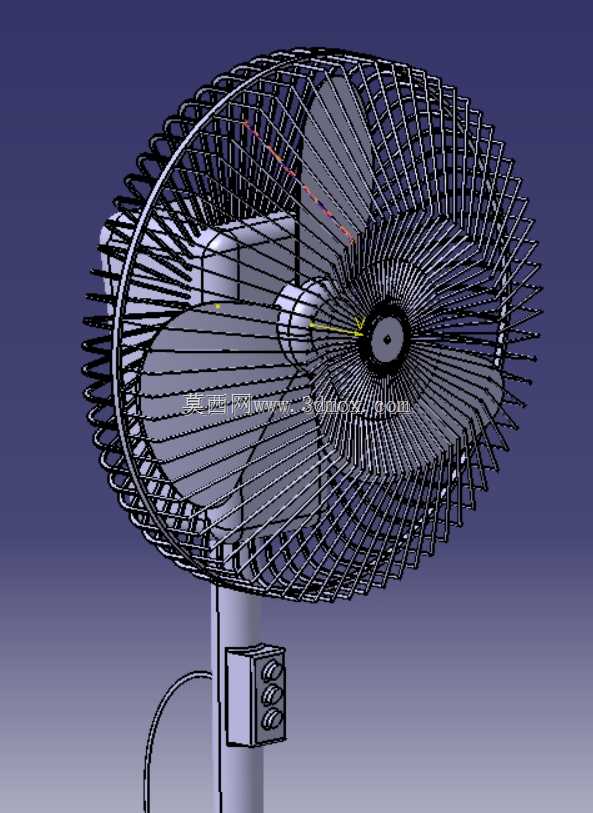

　　日常民用场景里的送风降温设备中，落地式风扇的结构适配性一直是民用电器结构设计里的典型参考案例，这套三维结构完整还原了台地两用风扇的全部装配关系，从扇叶的曲面弧度到前后网罩的卡扣配合，再到立杆的升降锁紧结构、机头的摇头传动组件，甚至底座上的三档调速按键布局都做了1:1的结构还原。从实际应用场景来看，这类风扇主要覆盖家庭客厅、卧室、小型办公隔间、临街商铺前台等区域的空气循环与降温需求，相比吊扇它不需要破坏顶面装修结构，相比壁挂扇它不需要在墙面打孔固定，移动灵活度更高，适配的安装使用场景更广。从功能特性来看，这套结构里的扇叶采用了三叶片大扭角设计，叶片边缘做了切角修型，能够在相同转速下降低风切产生的高频噪音，

　　出风覆盖范围也比常规小扇叶更广；前后网罩采用径向钢丝排布结构，钢丝间距控制在12mm以内，既能够保证出风的通透率，又能避免儿童手指伸入触碰运转扇叶引发安全隐患，网罩外圈采用包胶环设计，既能够固定网罩钢丝的端部，也能在发生磕碰时起到缓冲作用，避免金属边缘划伤使用者。设计思路上，这套结构优先考虑了民用场景的装配与维护便捷性，机头部分的电机与摇头齿轮箱采用模块化装配，扇叶与电机输出轴采用D型轴配合加锁紧螺母固定，普通使用者不需要专用工具就能完成扇叶与网罩的拆卸清洁；立杆部分采用薄壁钢管嵌套结构，配合侧面的塑料锁紧旋钮实现高度调节，调节范围覆盖800mm到1200mm的常用高度区间，能够适配不同坐姿、站姿下的送风高度需求；

　　控制部分的三档调速开关与摇头控制开关集成在立杆上部的控制盒内，按键采用大尺寸圆弧面设计，按压行程适中，老人小孩都能轻松操作。从安装边界尺寸来看，整套风扇装配完成后网罩的最大外径为400mm，底座的支撑直径为350mm，放置在地面时的最小占用投影面积约0.1平方米，不会过多占用室内地面空间；机头部分的俯仰调节角度覆盖向上15度到向下10度，水平摇头角度覆盖左右各90度，能够实现大角度范围的送风覆盖，不需要频繁移动整机位置就能调整送风区域。结构细节上，网罩的固定采用外圈卡扣加底部定位螺丝的组合方式，既能够保证日常使用时网罩不会因为扇叶运转的振动松脱，也能在需要清洁时快速拆卸；电源线从立杆内部走线，从底座侧面引出，避免明线缠绕影响美观，

　　也能减少电源线被磕碰拉扯导致的接线松脱问题；扇叶的材质采用常规ABS工程塑料的结构参数设计，重量控制在200g以内，降低电机运转时的负载，延长电机的使用寿命。在做同类产品的结构迭代时，这套模型可以直接作为基础结构参考，针对不同的使用需求调整扇叶数量、网罩直径、立杆高度等参数，不需要从零开始搭建基础装配结构，能够大幅缩短结构设计的周期，也能在建模阶段就验证各部件之间的装配干涉问题，避免开模后出现结构配合的缺陷。
