NEJE激光器防护收纳盒结构设计

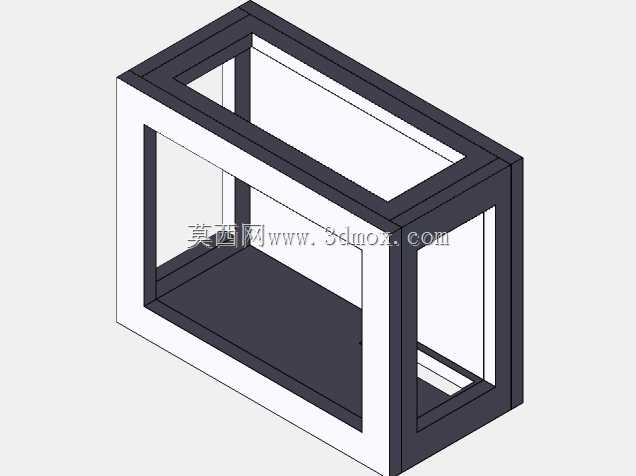

　　这款激光盒主要面向小型桌面级激光加工场景设计，适配NEJE系列小型激光器的使用与收纳需求，在桌面激光打标、小型薄材切割、创客DIY加工等场景中，可同时承担设备防护、操作隔离、收纳规整三类核心作用。日常使用小型桌面激光器时，不少操作者会遇到激光漫反射伤眼、加工碎屑飞溅污染桌面、设备闲置时落灰磕碰、零散配件无处存放的问题，这款盒体结构正是针对这些实际使用痛点做的针对性结构设计。从结构设计思路来看，整体采用框架式拼接结构，没有采用一体化注塑或者整体折弯的封闭方案，而是拆分出边框型材、透明视窗面板、底部承载板三类核心构件，既可以降低单件加工的难度，也方便后期根据激光器的实际尺寸做局部调整，不需要整体开模或者重新加工整个盒体。

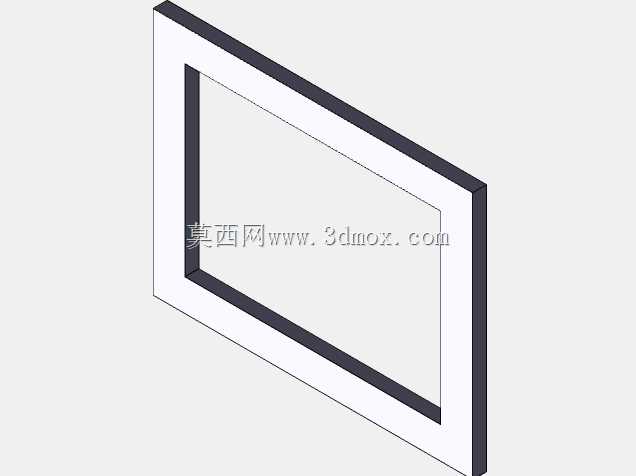

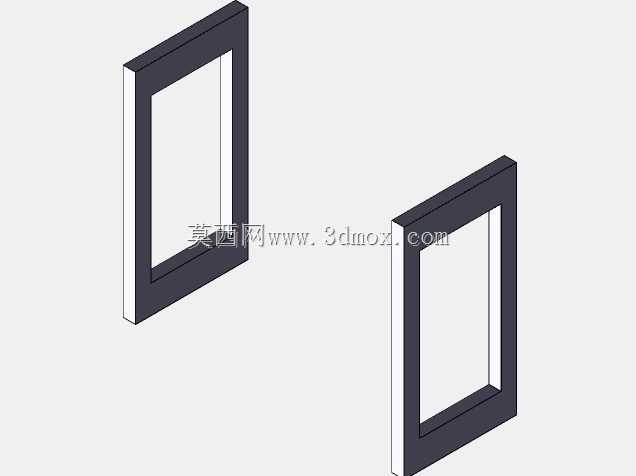

　　边框部分采用等截面的矩形型材拼接，相邻边框通过角部的嵌入式连接件完成定位固定，拼接处预留0.1mm的装配公差，既可以保证拼接后的整体方正度，也能避免公差累积导致的装配错位，边框的内侧预留了通长的嵌槽，用来安装透明防护面板，嵌槽的深度设计为3mm，既可以保证面板安装后不会轻易脱出，也不会因为槽深过大导致边框整体尺寸冗余。透明面板选用高透的硬质板材，正面的面板预留了足够大的观察区域，操作者可以在加工过程中全程观察内部的激光加工状态，同时面板可以阻挡90%以上的激光漫反射光线，避免操作过程中激光直射或者反射到人眼，也能阻挡加工过程中产生的薄材碎屑、少量烟尘向外飞溅，保持桌面操作区域的整洁。

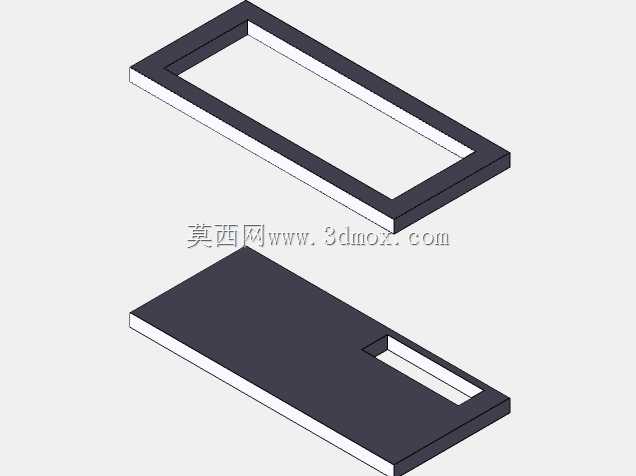

　　底部的承载板采用加厚的平板结构，表面做了平整化处理，平整度控制在0.2mm以内，既可以直接放置NEJE激光器主机，也可以搭配小型的升降工作台、工件固定夹具使用，承载板的边缘和边框底部做了定位止口设计，安装时只需要将边框对准止口放下即可完成定位，不需要额外的紧固件固定，日常需要清理内部碎屑、调整激光器位置时，可以直接抬起边框部分，操作十分便捷。从安装边界尺寸来看，整体盒体的内部净空尺寸完全适配NEJE系列小型激光器的常规外形尺寸，内部预留了足够的走线空间，激光器的电源线、数据线可以从边框后侧预留的走线缺口引出，缺口处做了圆角处理，避免长期使用过程中磨损线材外皮；外部整体尺寸控制在桌面设备的合理范围内，不会占用过多的桌面操作空间，放置在常规的工作台、书桌桌面上都可以稳定使用，不会因为重心过高出现倾倒的问题。

　　在功能特性上，这款盒体除了使用过程中的防护作用，闲置时也可以作为激光器的收纳盒使用，将激光器、配套的电源适配器、防护眼镜、小型对焦工具等配件统一放置在盒内，避免零散配件丢失，边框的结构强度经过校核，日常堆叠少量轻型物品也不会出现变形问题。设计过程中也充分考虑了不同使用场景的适配性，如果用户需要搭配小型的排烟装置，可以直接在后侧的走线缺口位置加装排烟管接头，不需要对盒体做二次打孔加工；如果需要加工尺寸稍大的工件，也可以将正面或者侧面的透明面板取下，扩展操作空间，不需要拆除整个盒体结构。和市面上常见的封闭式激光防护罩相比，这款盒体的结构更加轻量化，没有多余的冗余结构，所有的结构设计都围绕实际使用需求展开，没有为了外观增加不必要的装饰性结构，加工难度低，不管是采用3D打印制作边框件，还是采用铝型材切割拼接，或者采用亚克力板材粘接，都可以快速完成实物制作，对于创客群体、小型加工从业者来说，不需要复杂的加工设备就可以完成自制，也可以根据自身的激光器实际尺寸灵活调整各部分的长宽高参数，适配不同型号的小型桌面激光器使用。
