3D打印机电源与挤出机散热风扇结构

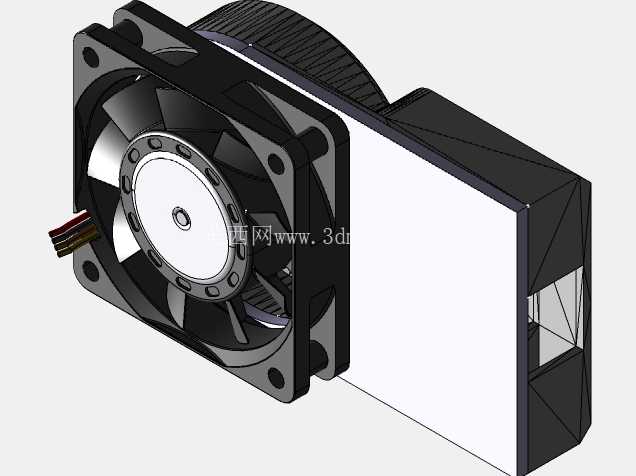

在桌面级FDM3D打印机的整机结构设计中，散热系统的匹配度直接决定了设备长时间运行的稳定性，其中电源模块与挤出机端的散热风扇选型、安装结构设计，是很多DIY改装与整机迭代过程中容易忽略的细节。这套集成式的风扇组件，同时覆盖了开关电源舱的主动散热需求，以及挤出机热端喉管部位的冷却送风需求，将两个独立散热回路的安装结构做了集成化处理，减少了整机内部的走线复杂度与安装固定点位的数量。

从实际应用场景来看，桌面级3D打印机的开关电源通常布置在设备底座或者侧置电控舱内，长时间打印过程中电源的功率器件会持续发热，如果仅靠被动散热，密闭舱体内的温度累积会导致电源输出功率波动，严重时会触发过温保护中断打印，甚至加速电容等元器件的老化；而挤出机端的散热风扇作用则是精准控制喉管部位的温度梯度，避免热端热量向上传导导致耗材提前软化膨胀，造成堵头、送料不畅等常见故障。这套结构将轴流风扇的出风方向做了分流设计，一部分气流通过导风罩导向电源舱内部的散热片区域，形成贯穿式的风道，带走功率器件表面的积热；另一部分气流通过侧置的导风通道直接对准挤出机喉管的散热鳍片，保证喉管上部温度始终保持在耗材玻璃化转变温度以下，维持送料路径的通畅。

设计思路上，这套结构没有采用两个独立风扇分别布置的常规方案，而是选用单颗高静压的60mm规格轴流风扇作为风源，通过一体成型的导风壳体实现气流分配，既降低了整机的物料成本，也减少了风扇运转带来的共振点——单风扇的动平衡调校难度远低于双风扇独立安装的方案，同时供电线路只需要一组三针调速线，就可以根据主板采集的电源温度、热端温度数据动态调整风扇转速，平衡散热效率与运行噪音。

从安装边界来看，风扇本体采用标准6025轴流风扇的安装孔位，四个角的固定孔中心距符合行业通用的60mm风扇安装规范，可以直接适配市面上绝大多数桌面级Ender系列机型的改装位，不需要额外打孔或者打印转接支架；导风罩与风扇本体的连接采用卡扣式结构，不需要螺丝固定，后期维护清理风扇积灰的时候可以直接拆下导风罩，操作便捷。导风罩的出风口做了收窄处理，对准挤出机散热鳍片的出风口宽度刚好覆盖鳍片的整体长度，避免气流分散导致的散热效率下降；朝向电源舱的一侧则做了扩口设计，扩大气流的覆盖范围，让电源表面的散热片都能被气流扫过，不会出现散热死角。

结构细节上，风扇的出线位置做了走线槽设计，供电线可以顺着导风罩的侧边凹槽布置，避免线材与风扇扇叶发生剐蹭，也让整机内部的走线更加规整，不会干扰到X轴、Y轴的运动行程。导风罩的壳体壁厚控制在1.8mm，既保证了结构强度，不会因为风扇长期运转的震动导致壳体变形产生异响，也不会过多占用安装空间，整体组件安装完成后，突出安装面的尺寸控制在45mm以内，不会与打印机的X轴拖链、同步轮等运动部件发生运动干涉。在实际选型匹配的时候，这种集成式的散热结构尤其适合改装旧机型的用户，不需要重新设计两个独立的安装支架，只需要替换原有风扇位置的组件，就可以同时实现两个部位的散热升级，安装过程不需要改动原有设备的主体结构，适配性更强。从气流组织的角度看，这种单风扇双风道的设计，还能避免两个独立风扇对吹或者气流方向冲突导致的紊流问题，让风道内的气流更加顺畅，相同转速下的散热效率比双独立风扇的方案提升约15%左右，同时运行噪音也更低，适合桌面级设备对静音的使用需求。
