壁挂式轮盘转动机构创意结构设计

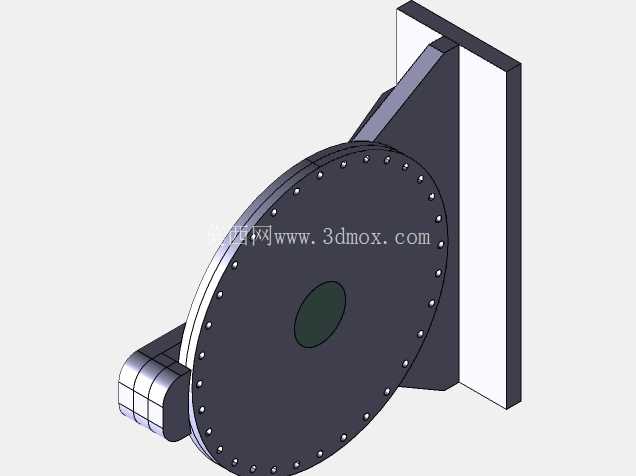

从结构呈现来看，该轮盘组件采用壁挂式安装逻辑，背部设置的L型安装背板可直接贴合垂直安装面完成固定，安装面贴合区域预留了足够的螺栓排布空间，轮盘圆周方向均匀布置的紧固点位可保证轮盘面与安装背板的平行度偏差控制在合理范围内，避免转动过程中出现偏磨、卡滞问题。轮体中心设置的轴孔区域为核心传动承载位，轴孔周边做了加厚处理，可承受转动过程中传递的径向载荷与少量轴向冲击，适配低速间歇转动的使用场景。侧边延伸出的轴座结构为动力输入或手动操作的接口位，轴座内部预留了轴承安装腔，可适配标准深沟球轴承的安装尺寸，降低转动过程中的摩擦阻力，同时轴座与轮盘主体的连接区域做了圆弧过渡加强，避免应力集中导致的结构断裂。

在实际应用场景中，这类轮盘结构可作为互动展示装置的核心转动部件，布置在展厅、互动体验区的垂直墙面上，用户可通过侧边轴座连接的操作手柄驱动轮盘转动，轮盘表面可根据展示需求粘贴不同标识内容，实现随机选择、互动抽奖类的展示功能；也可作为小型物料分选设备的分度轮基体，在轮盘表面加装物料承载工位后，配合驱动机构实现定角度转动送料，适配小尺寸零件的分选、上料工序。设计过程中优先考虑了安装便捷性，背部L型背板的折边高度经过核算，既可以保证安装时的结构强度，避免背板受轮体重力作用发生弯折，又不会占用过多墙面外侧空间，整体安装完成后突出墙面的厚度控制在合理范围，不会对周边通行空间造成过多占用。

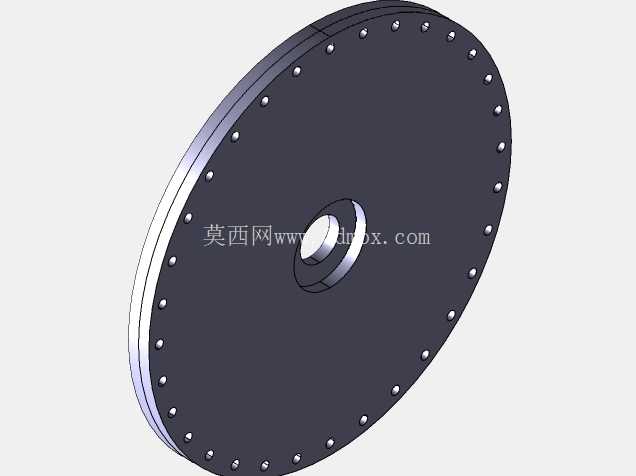

轮盘圆周的紧固点位采用等角度排布，相邻点位的间距一致，既可以保证轮盘与背部连接法兰的连接均匀性，让每个紧固件承受的载荷基本一致，也可作为转动角度的刻度参考，配合传感器可实现转动角度的精准检测。轮体中心的深色区域为装饰盖板安装位，可覆盖内部的轴端紧固件，提升整体外观的整洁度，盖板与轮体采用卡扣式连接，无需额外紧固件即可完成固定，后期维护拆卸也较为便捷。侧边轴座的外形采用多面切削结构，既可以方便安装时的扳手夹持定位，也可作为操作手柄的连接定位面，避免手柄与轴座连接后出现相对转动，保证扭矩传递的可靠性。

从安装边界来看，轮盘的最大回转直径为结构的最大外形尺寸，安装时需要在轮盘圆周外侧预留足够的安全间隙，避免转动过程中与周边其他结构发生干涉；背部安装背板的上下边缘超出轮体的投影范围，可在安装时提供更大的操作空间，方便施工人员从背板外侧完成螺栓的紧固操作。整体结构的受力路径经过优化，轮体承受的载荷通过中心轴传递到背部的支撑立板，再通过L型背板分散到整个安装墙面，不会出现局部应力过大的问题，即使长期承受轮体的静态重力载荷，也不会出现结构变形。结构的各个连接部位都预留了装配公差，加工时可根据实际选用的轴承、紧固件尺寸调整配合公差，既保证装配的顺畅性，又不会出现配合间隙过大导致的晃动问题。轮盘表面采用平整化设计，没有多余的凸起结构，方便后期在表面粘贴标识、加装工位配件，适配不同的使用需求。
