自制小型铝铁结构数控铣床结构设计

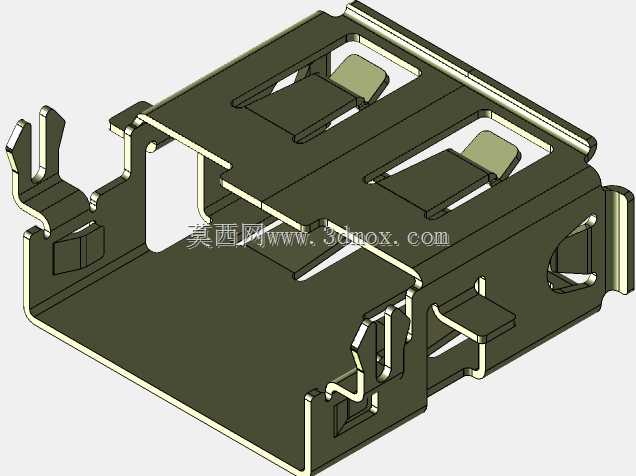

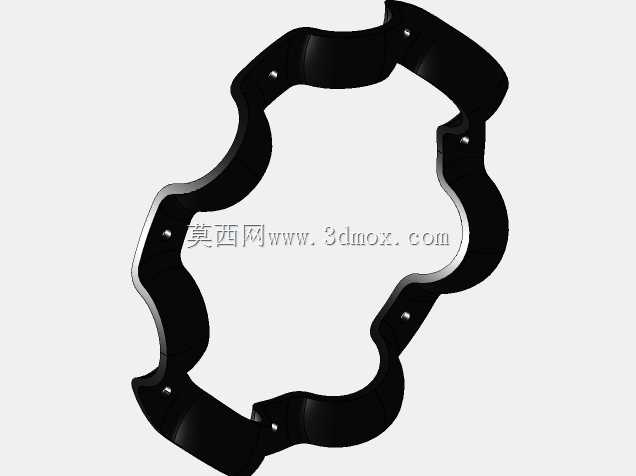

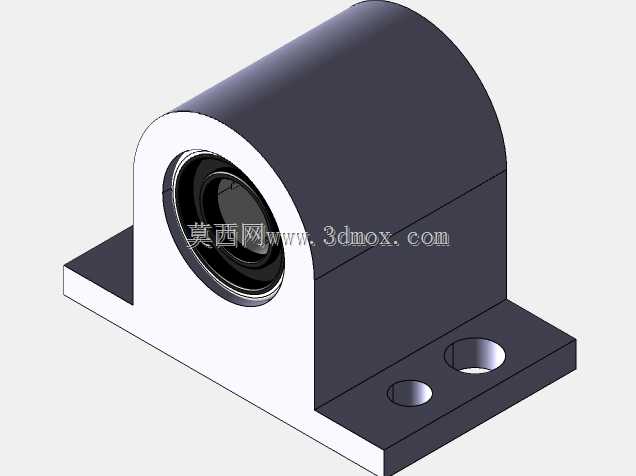

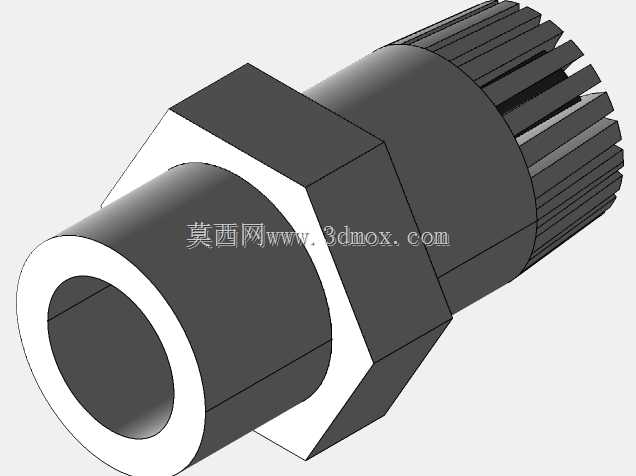

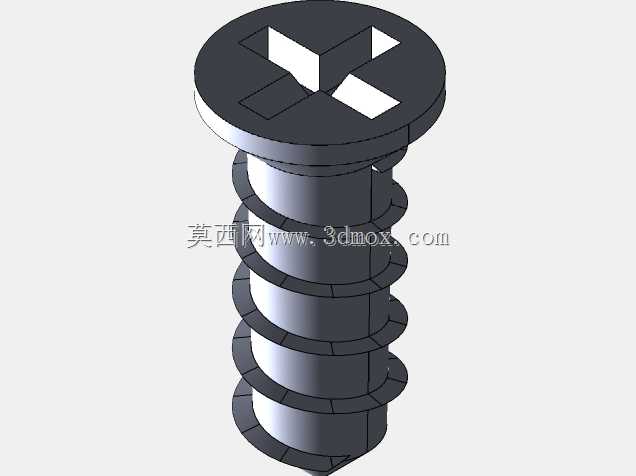

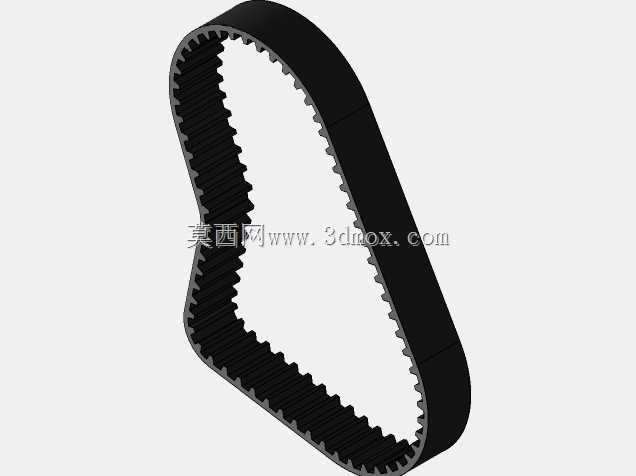

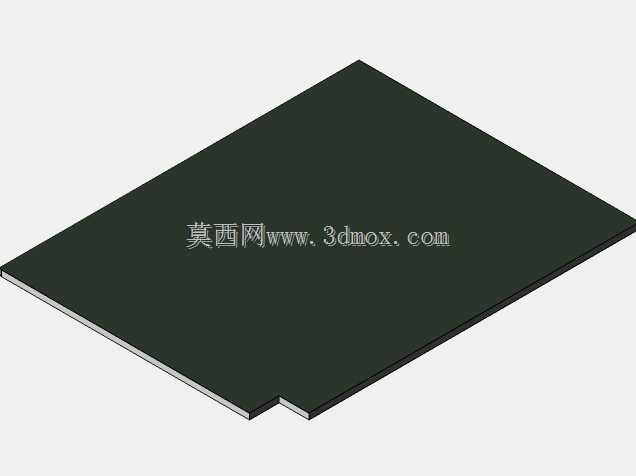

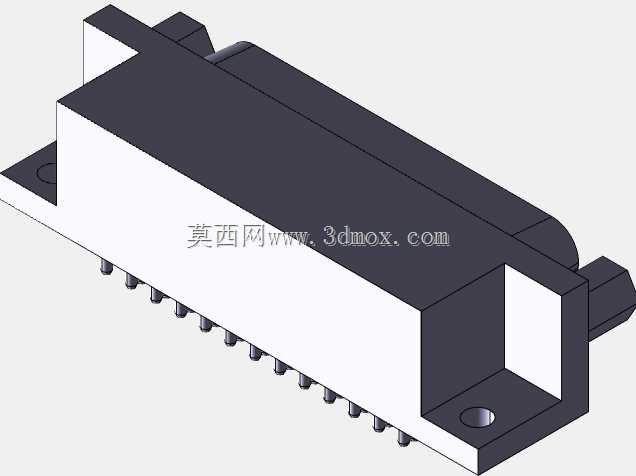

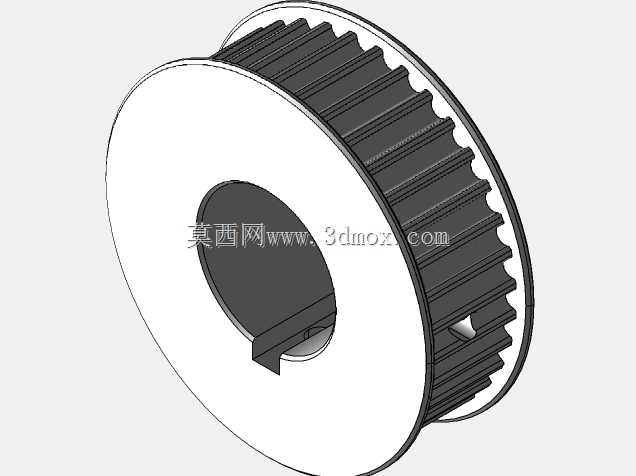

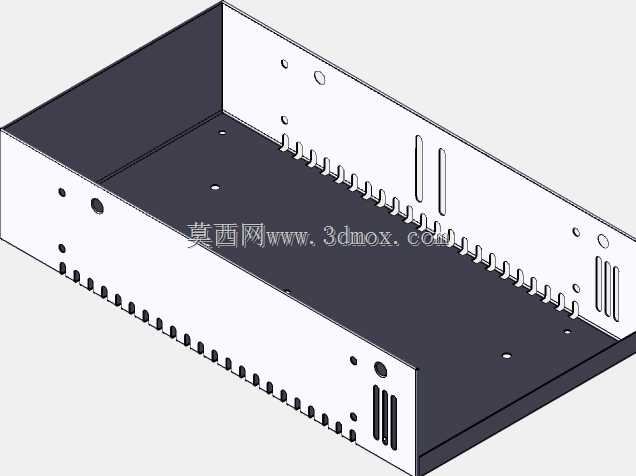

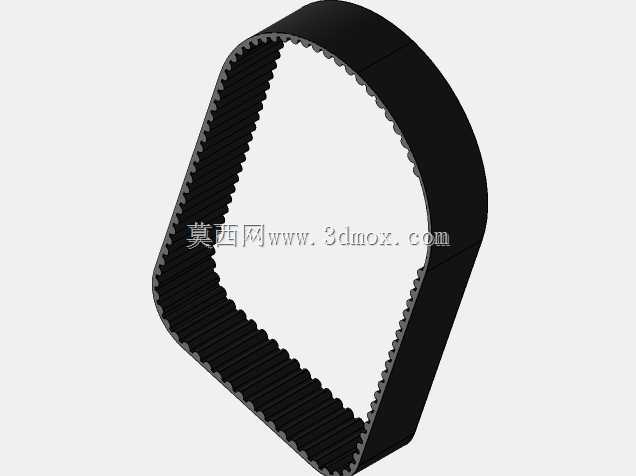

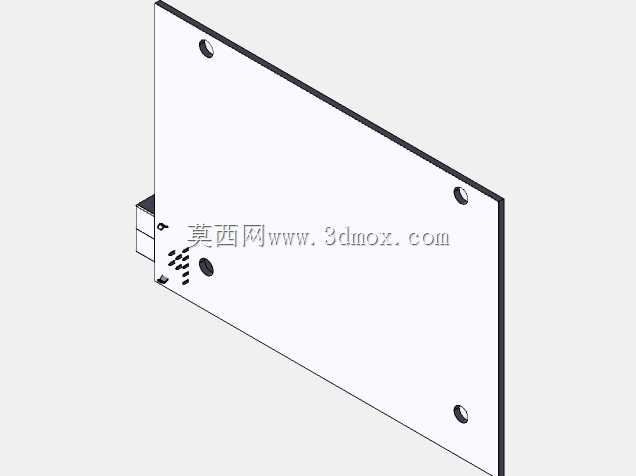

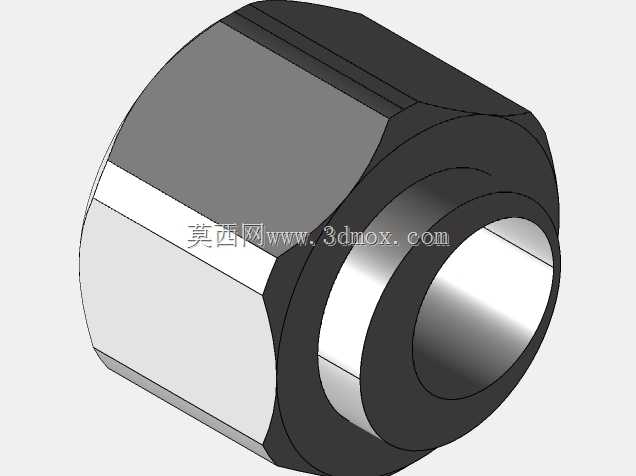

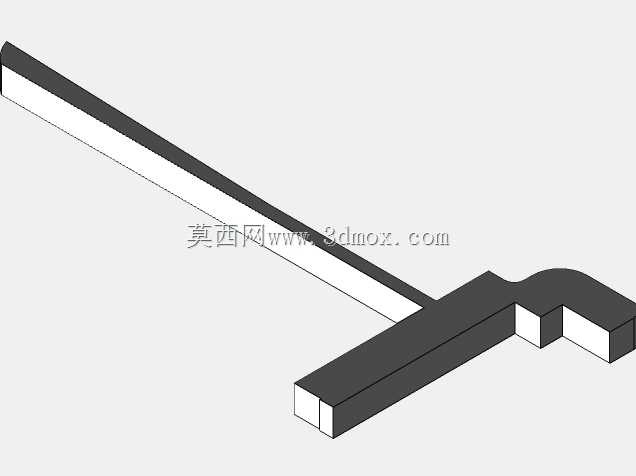

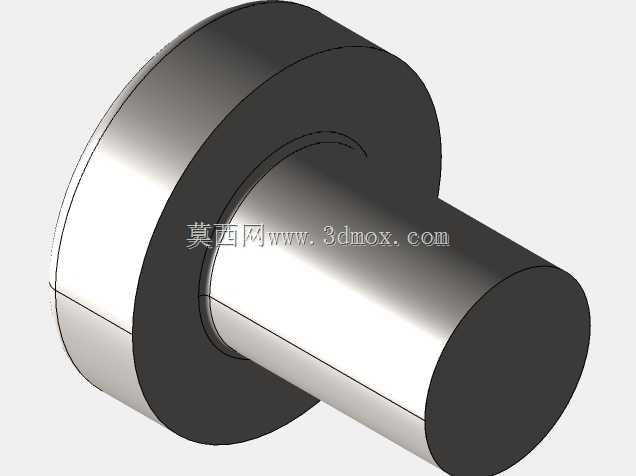

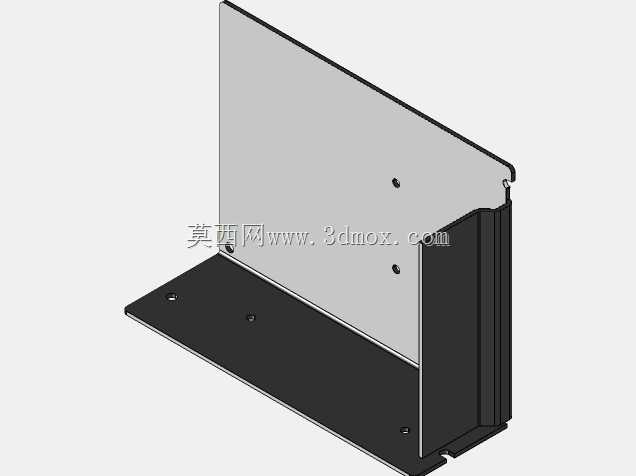

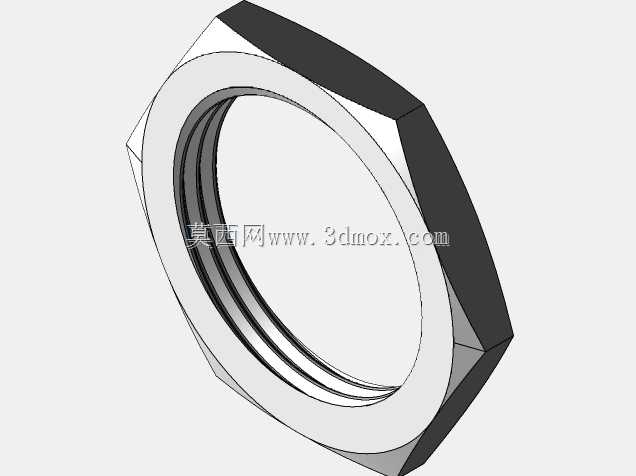

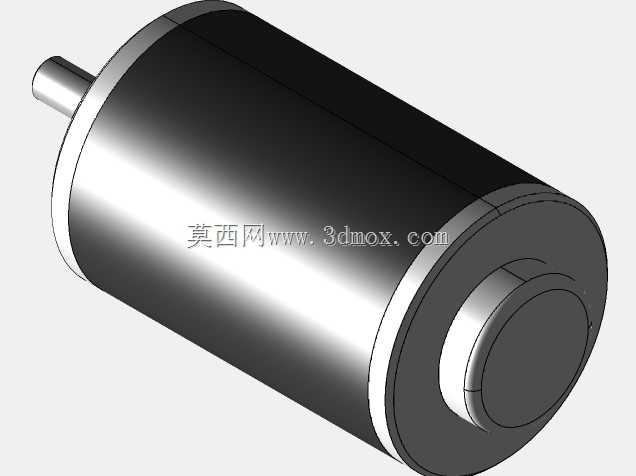

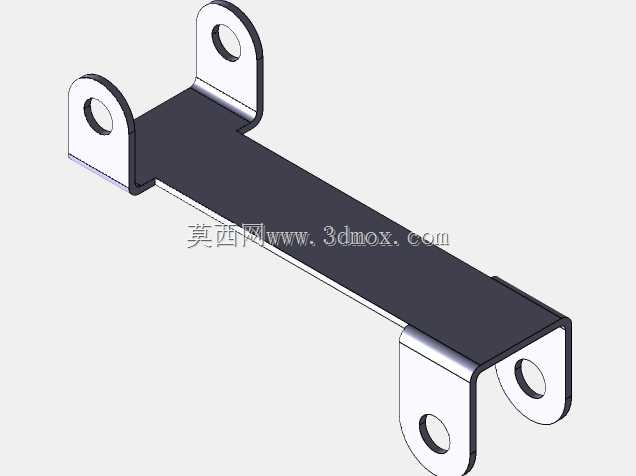

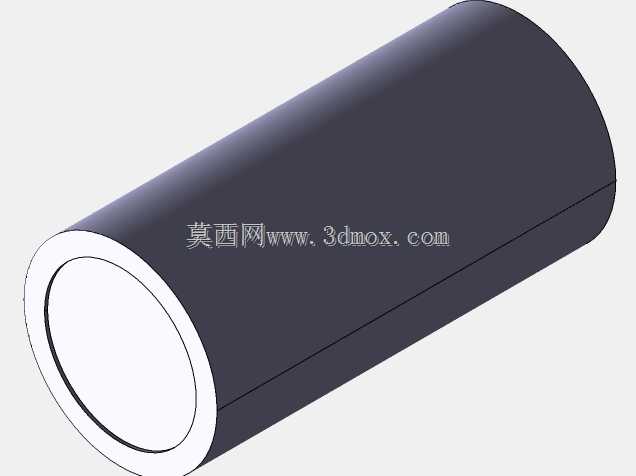

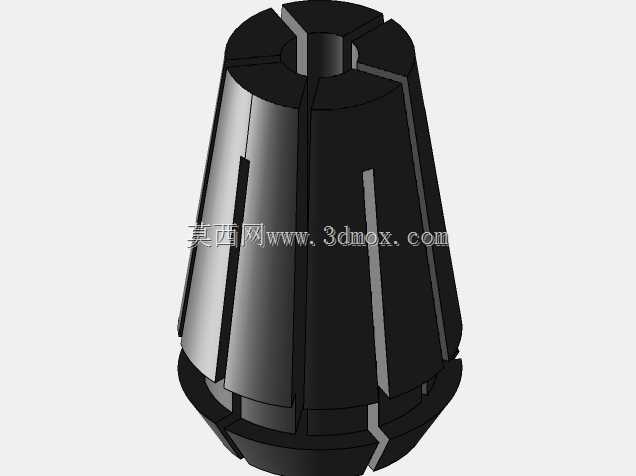

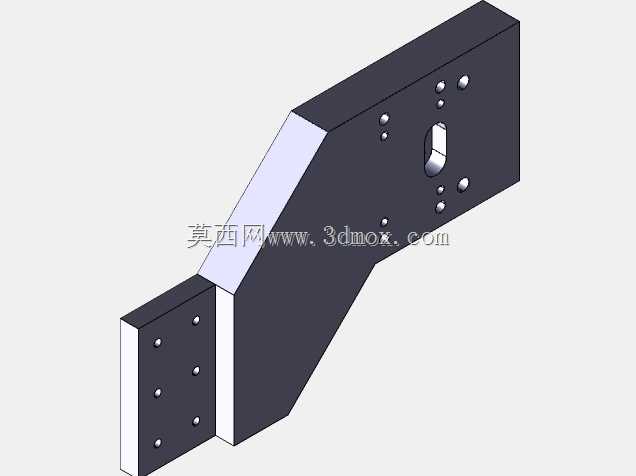

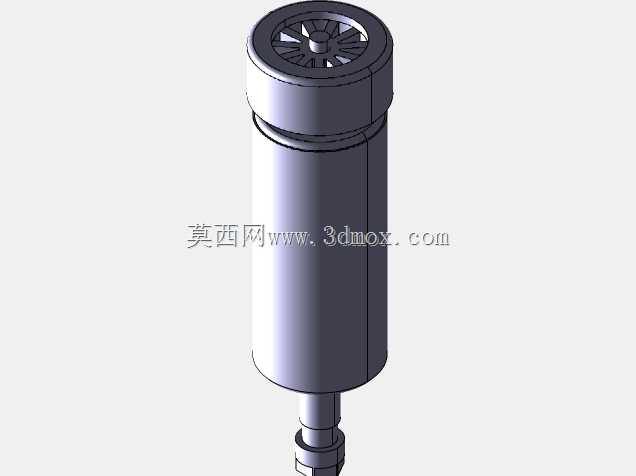

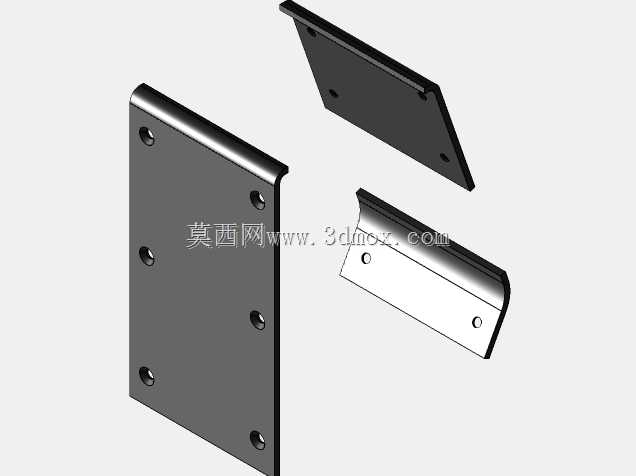

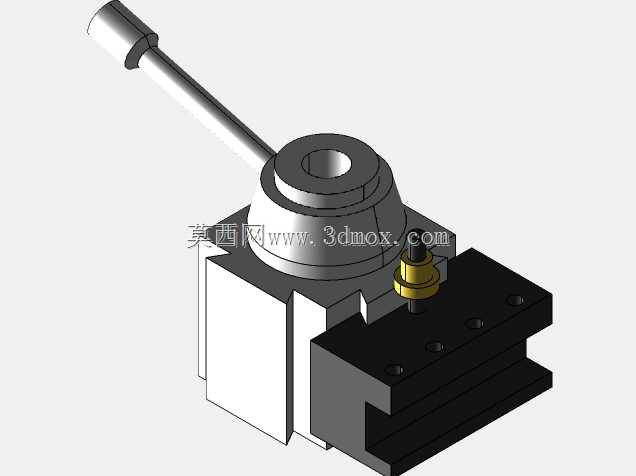

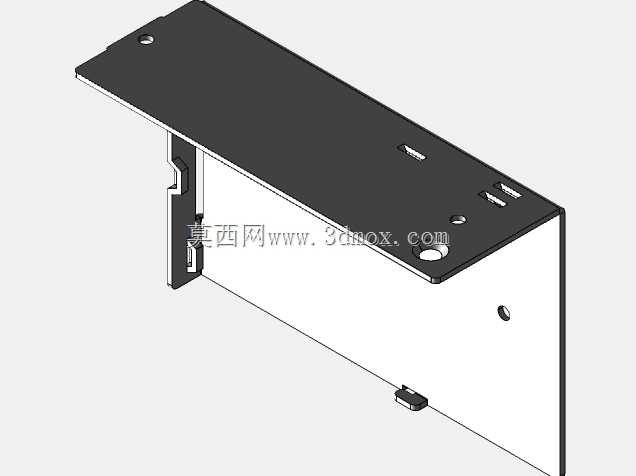

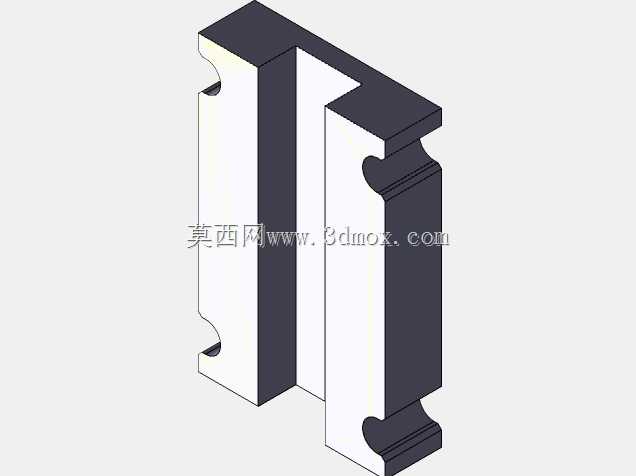

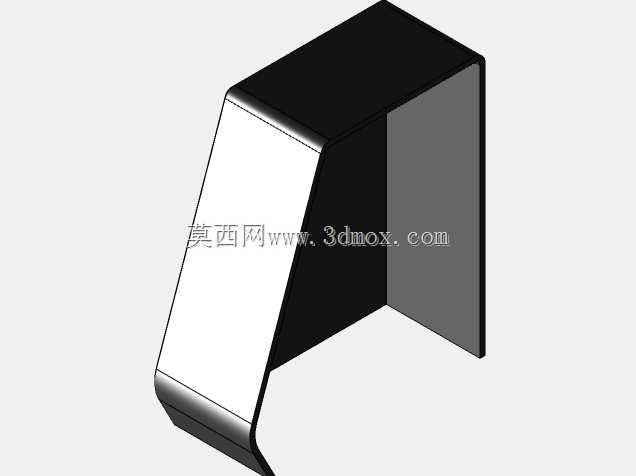

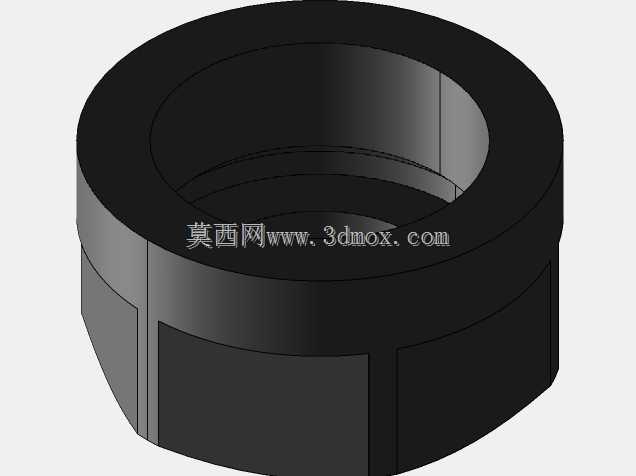

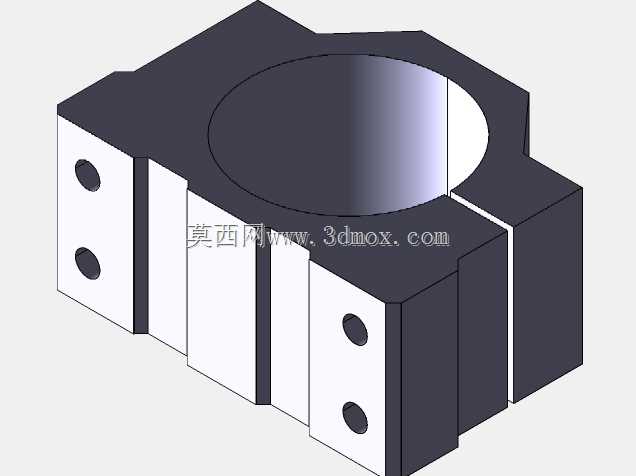

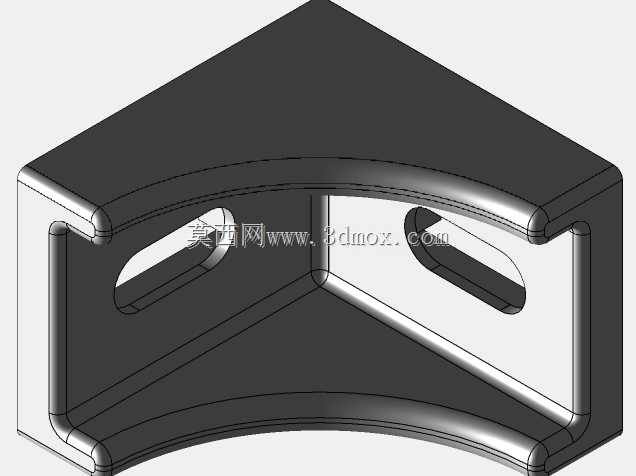

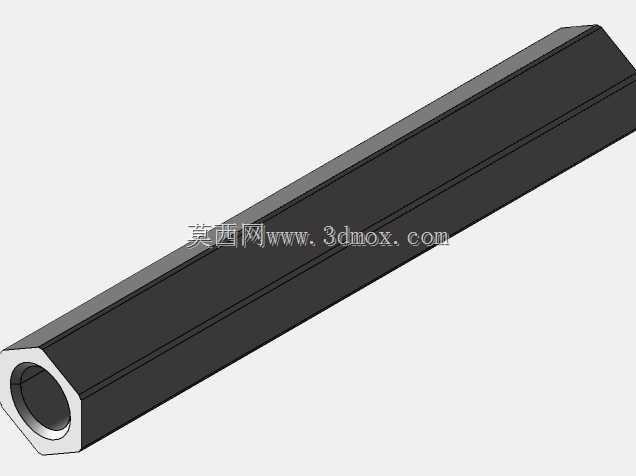

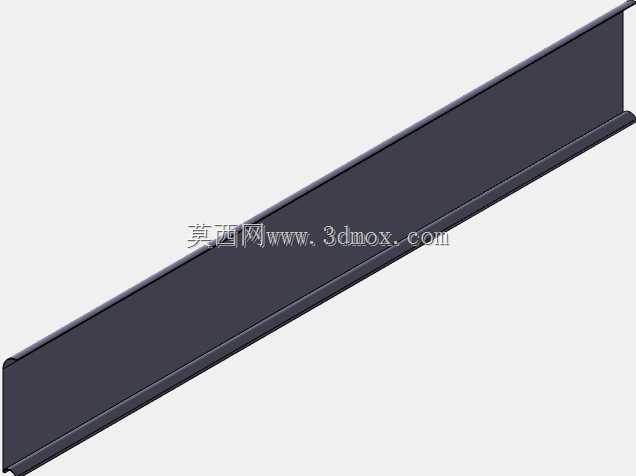

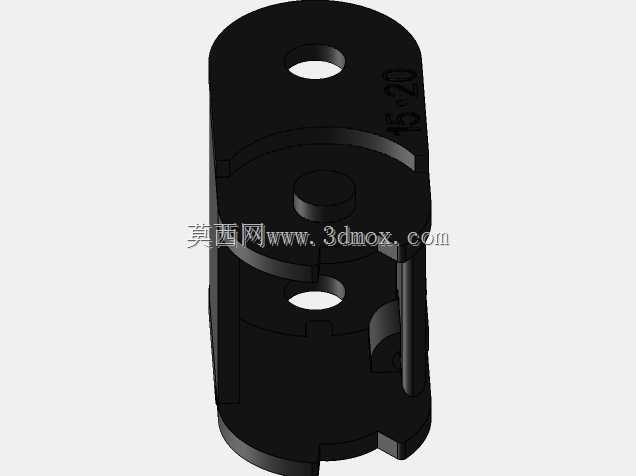

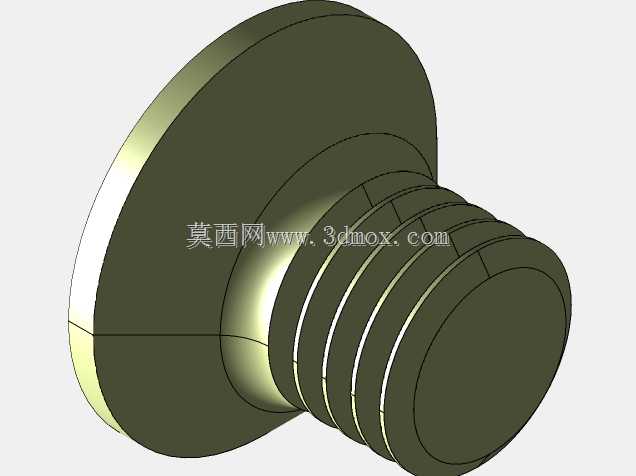

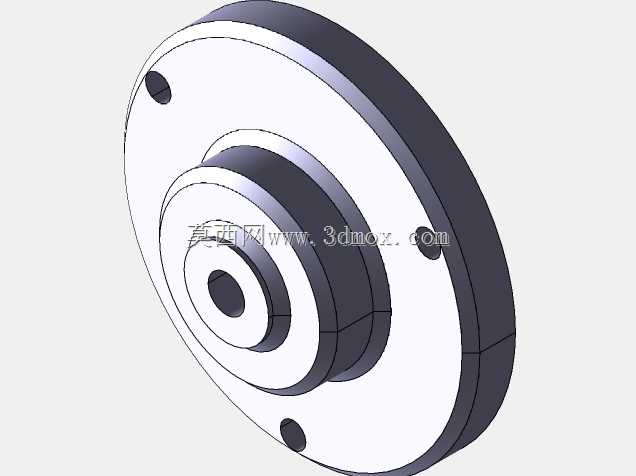

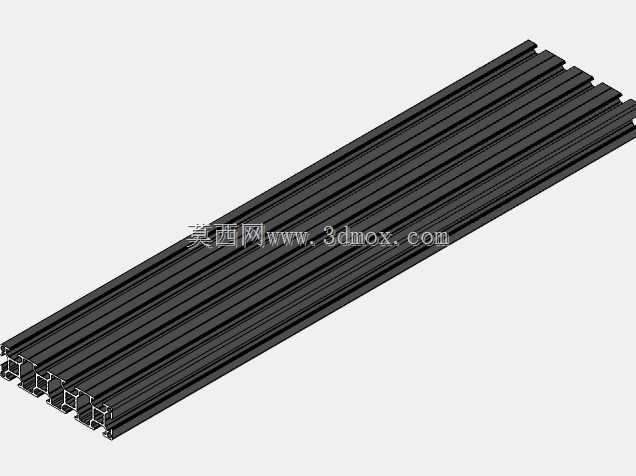

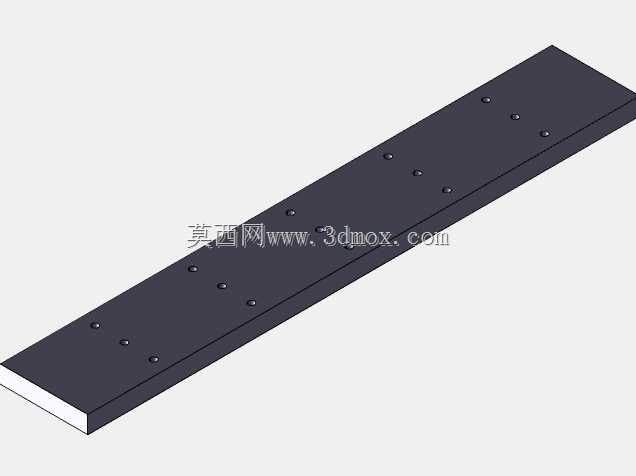

　　这款自制数控铣床的整体框架采用铝型材搭配薄铁皮拼接搭建，在控制整机自重的同时，能保证基础结构的刚性满足小型零件加工的载荷需求，适配个人加工、小批量打样、创客工坊这类对设备成本敏感、加工载荷不大的应用场景，日常可完成软金属、工程塑料、绝缘板材的铣削、钻孔、简单轮廓雕刻作业，对于非标零件快速打样、教学演示数控加工逻辑也有不错的适配性。设备搭载500W功率的ER11规格主轴，ER11夹头的夹持范围覆盖常见的小型铣刀、钻头规格，换刀操作便捷，能满足常规小尺寸刀具的装夹精度要求，主轴转速区间适配塑料、铝件、绝缘电木板这类材料的切削线速度需求，不会出现因转速不匹配导致的材料烧蚀、刀具崩损问题。

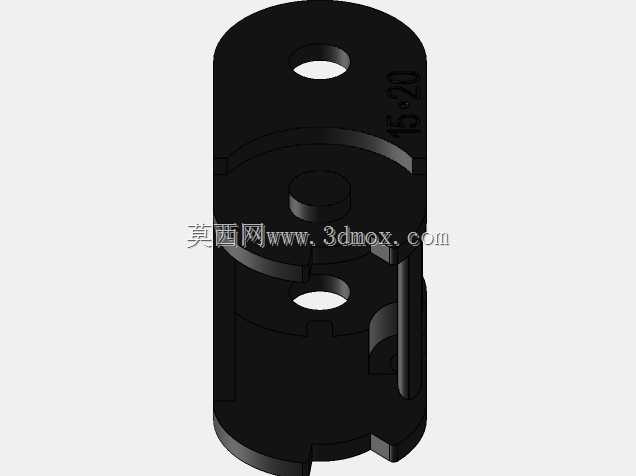

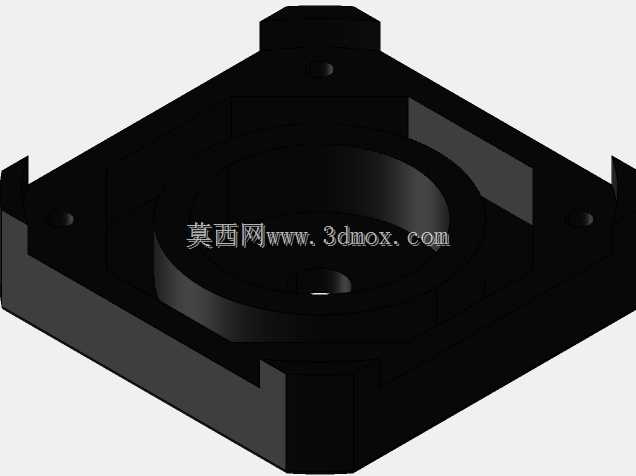

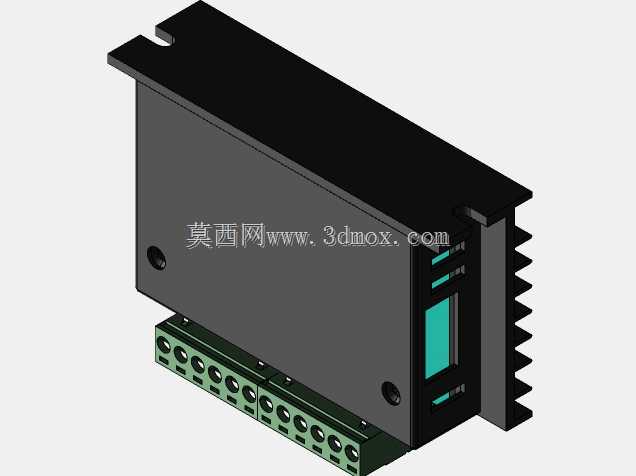

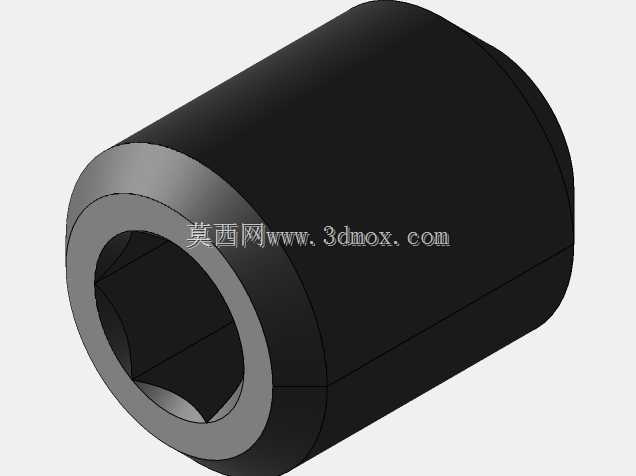

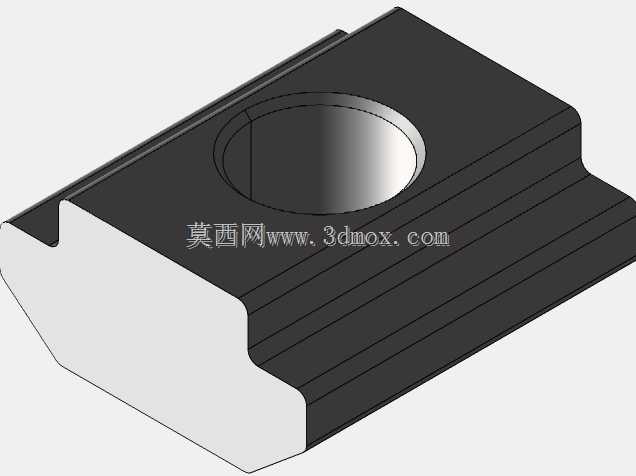

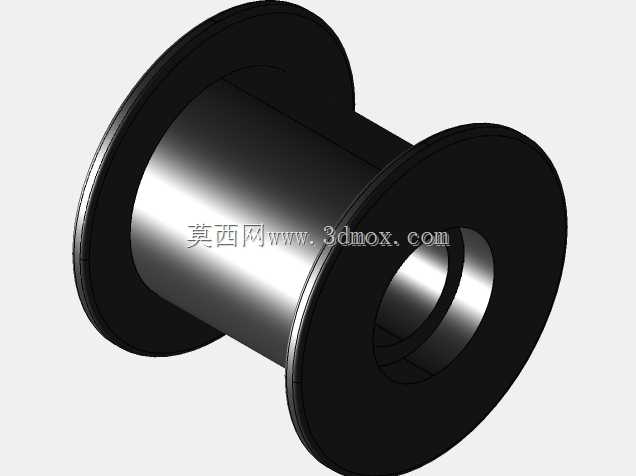

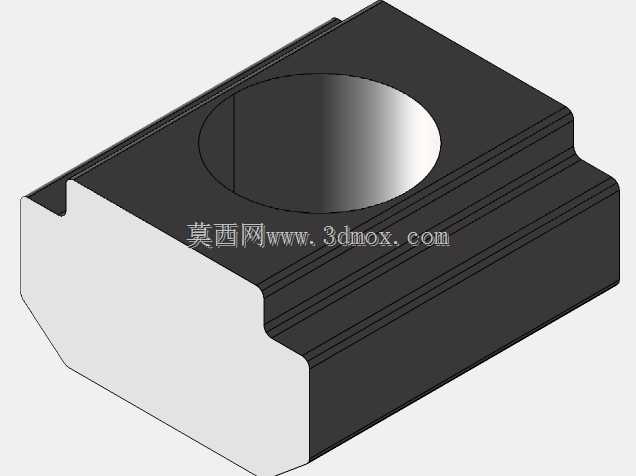

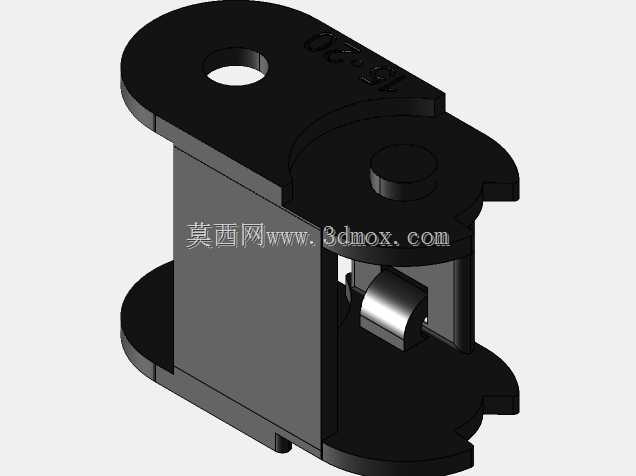

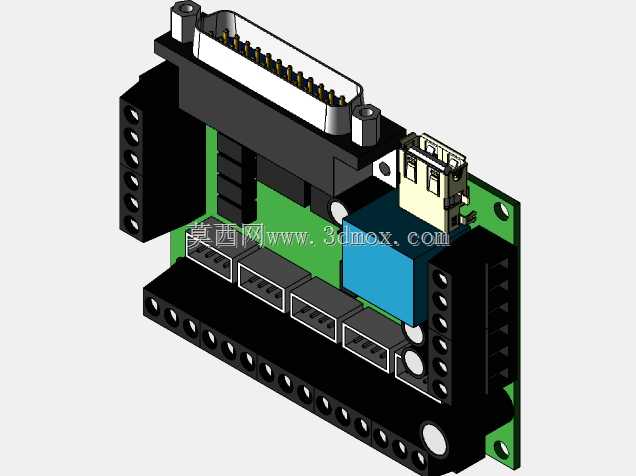

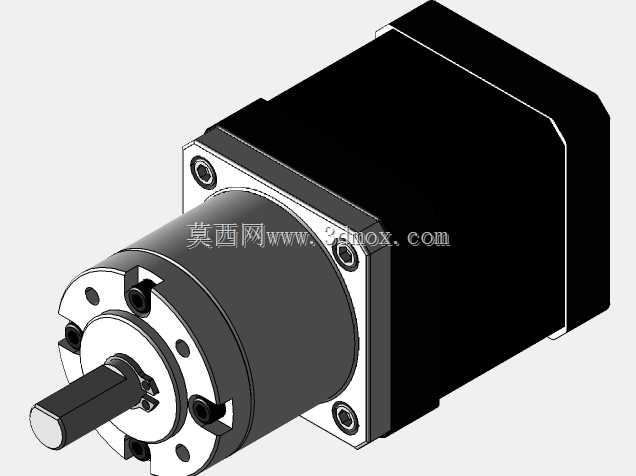

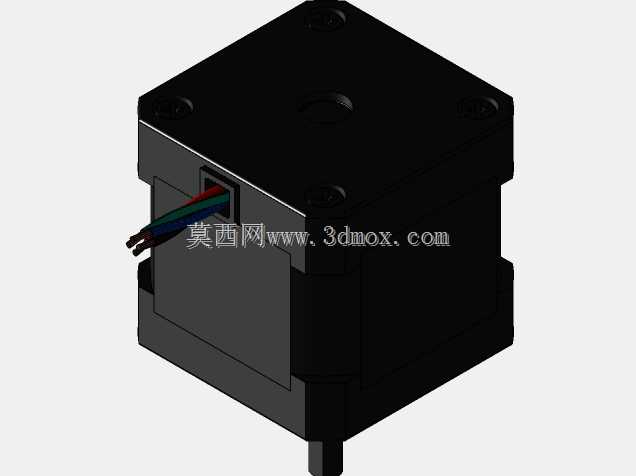

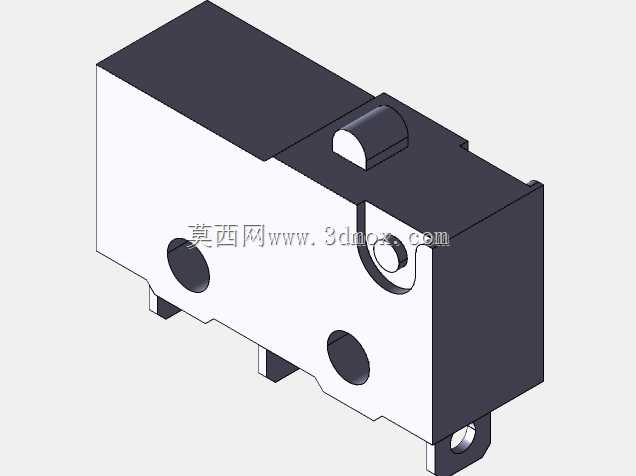

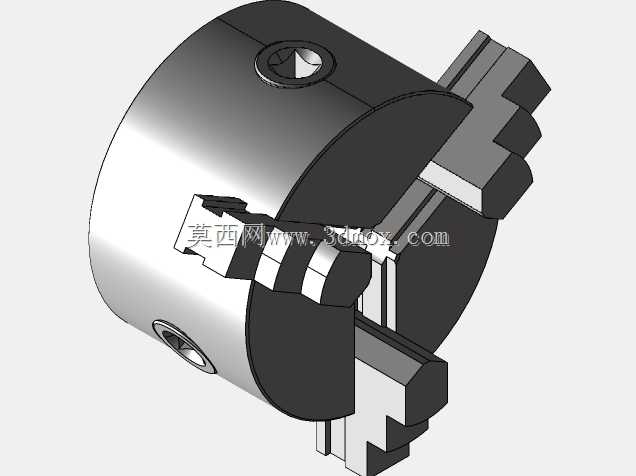

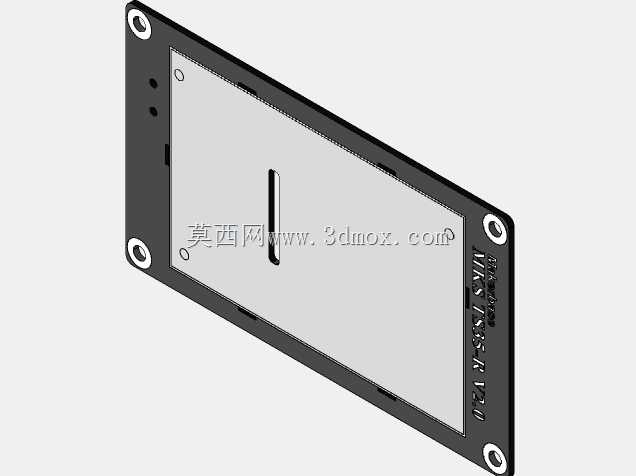

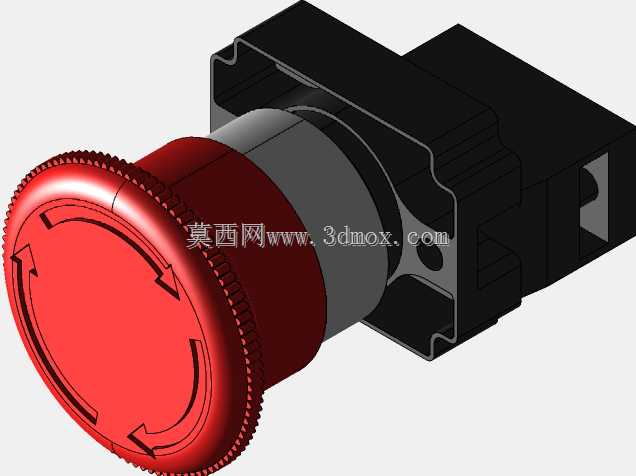

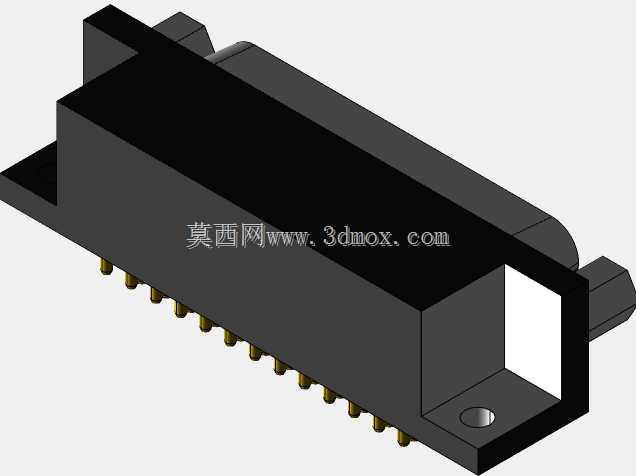

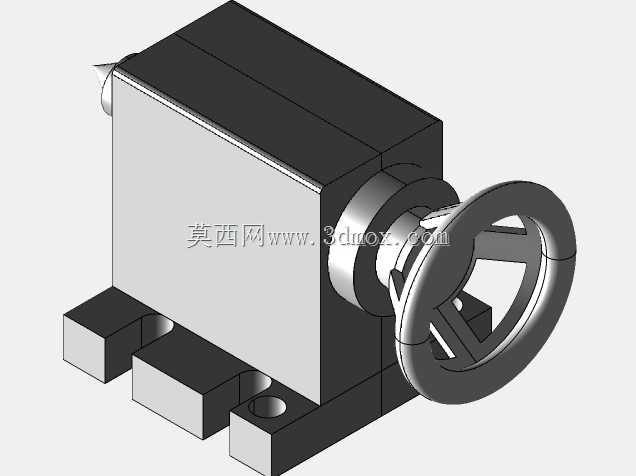

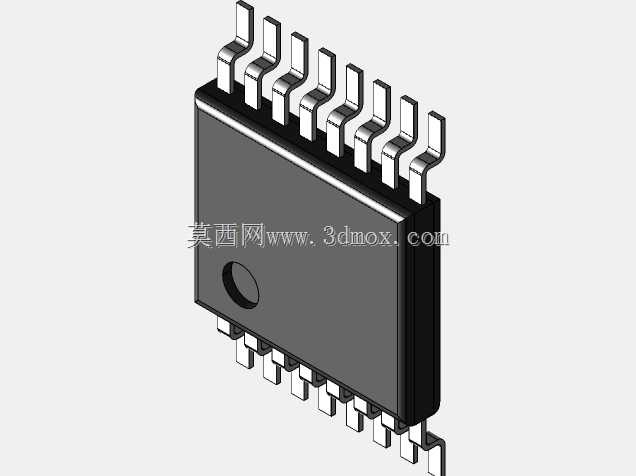

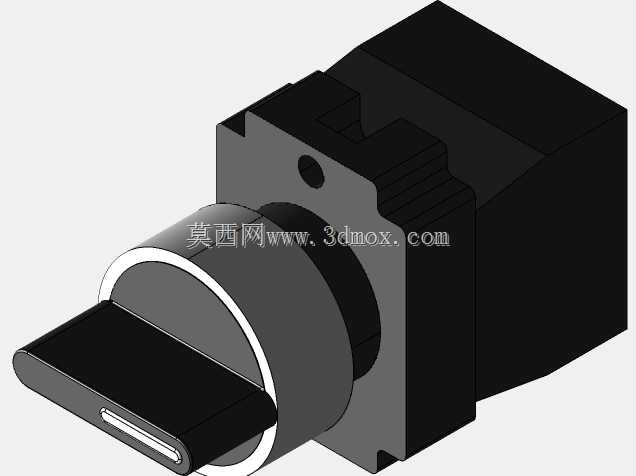

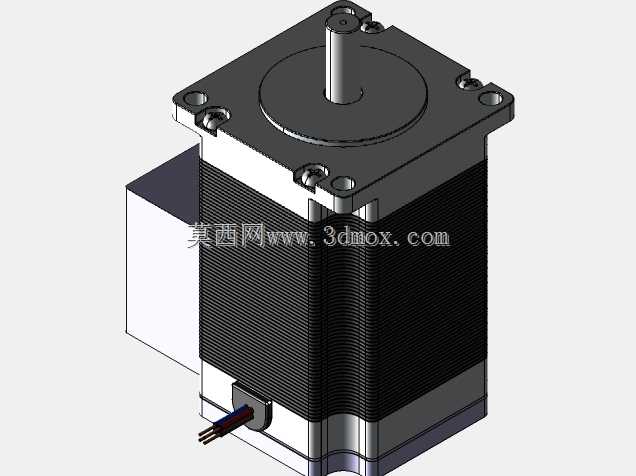

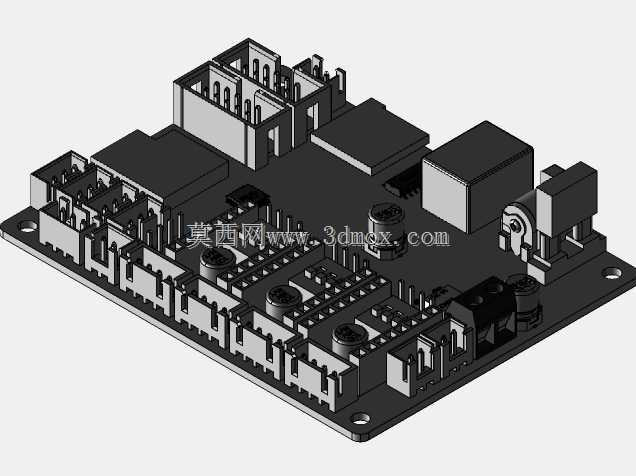

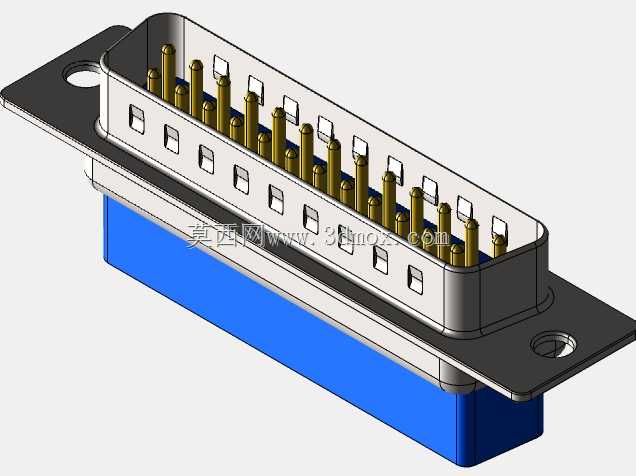

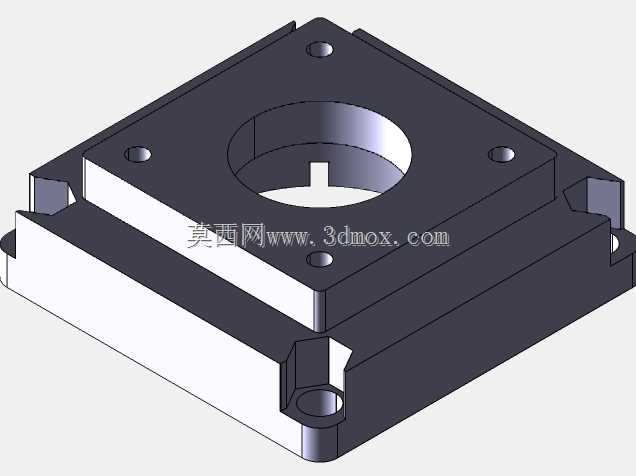

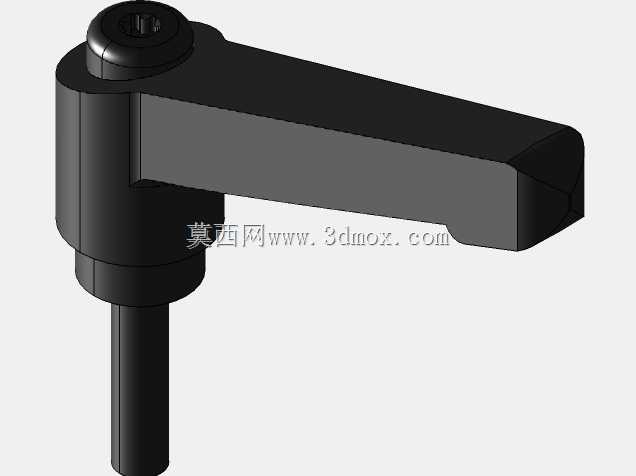

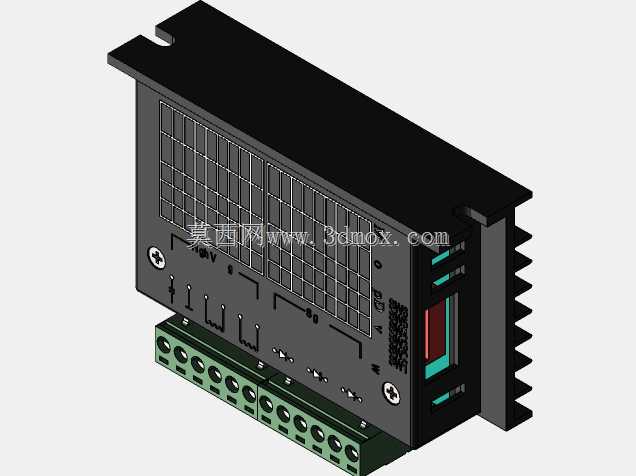

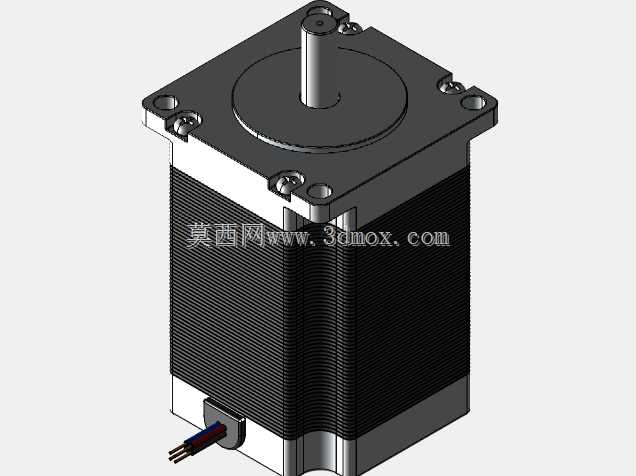

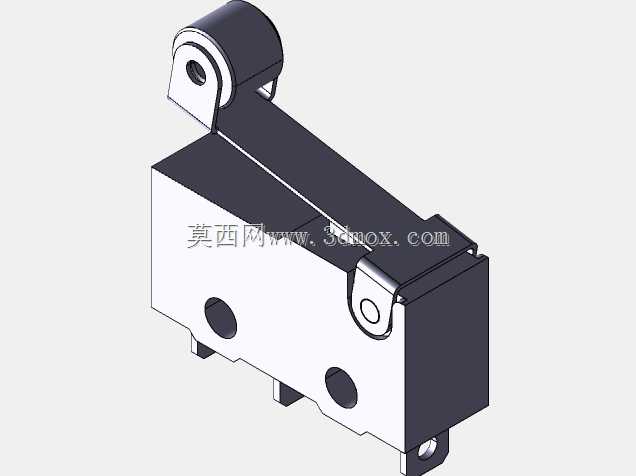

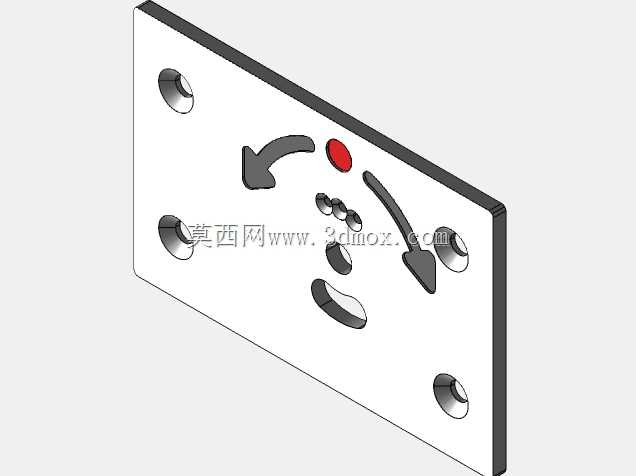

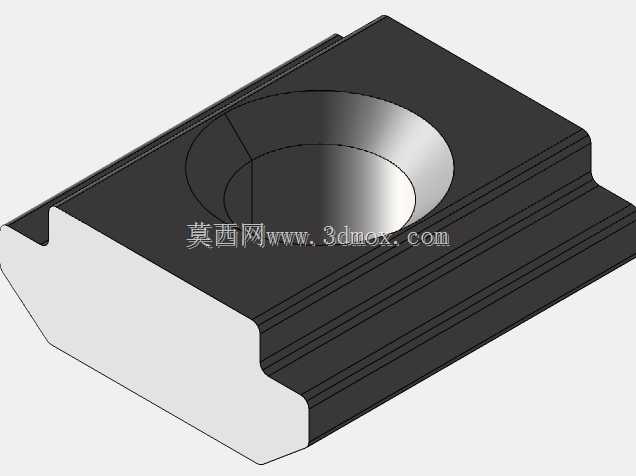

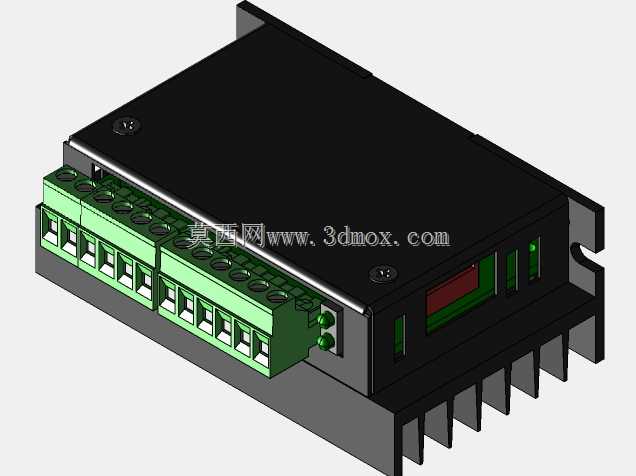

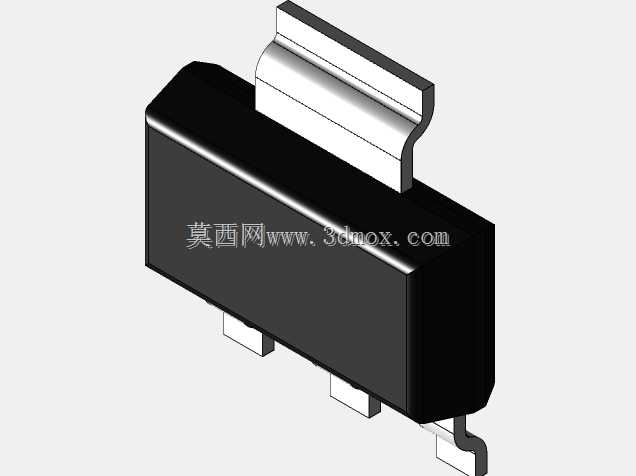

　　运动控制部分采用MACH3控制系统，搭配TB6600步进电机驱动模块，可实现三轴的联动插补运动，能解析常规的G代码加工路径，完成平面铣削、轮廓切割、点位钻孔这类常见的数控加工动作，控制逻辑的开放性较强，后期可根据加工需求调整进给速度、主轴转速联动参数，适配不同材料的加工工艺要求。整机的工作台有效加工尺寸为600mm×500mm×80mm，这个行程范围可以覆盖绝大多数小型非标零件、创意加工件的装夹需求，工作台面预留了标准的T型槽安装位，可搭配通用压板、简易平口钳完成工件装夹，不需要额外定制专用夹具，降低了使用过程中的配套成本。

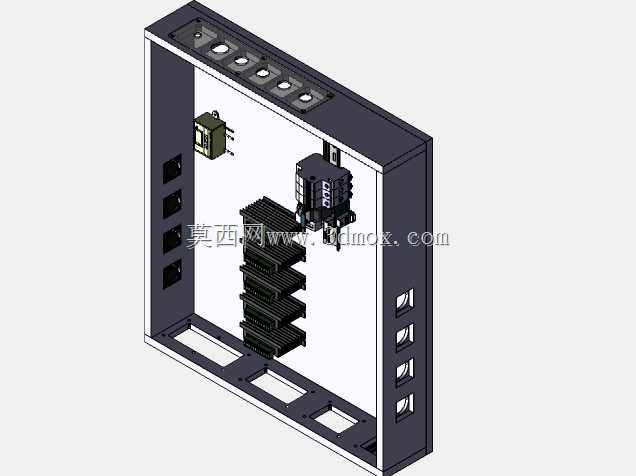

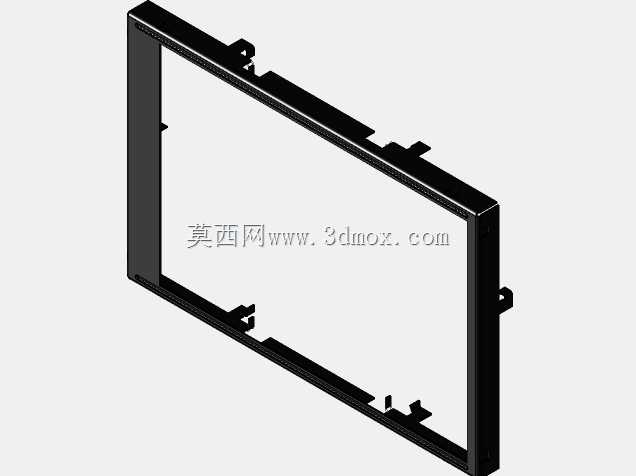

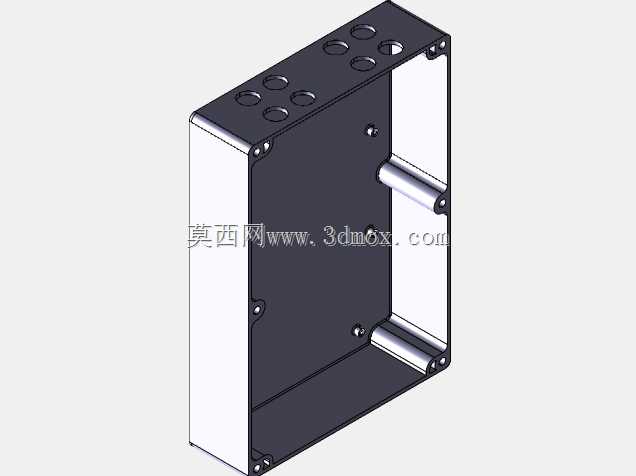

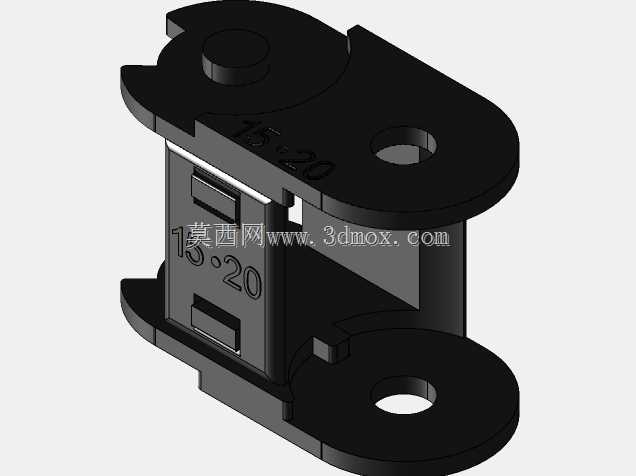

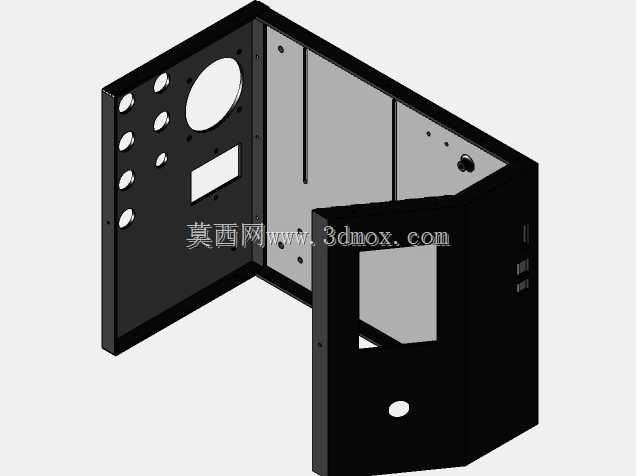

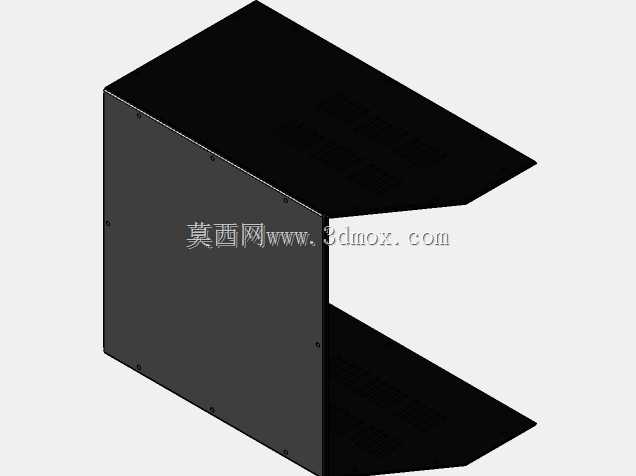

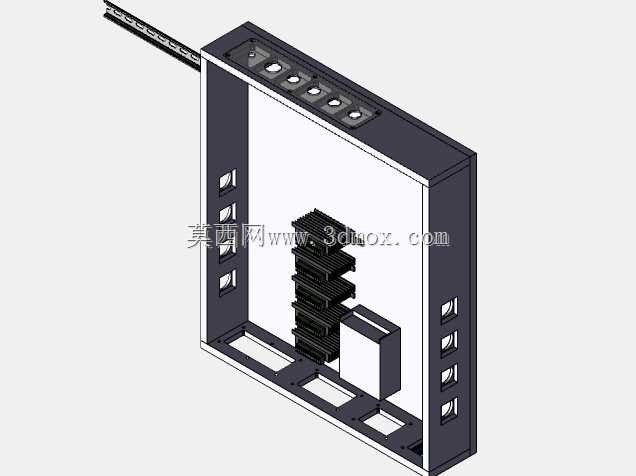

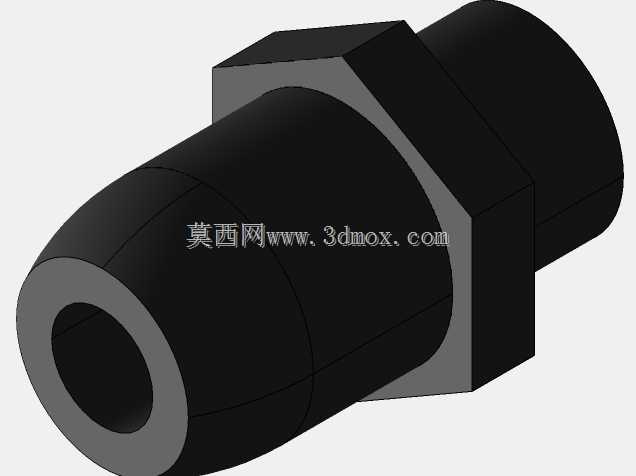

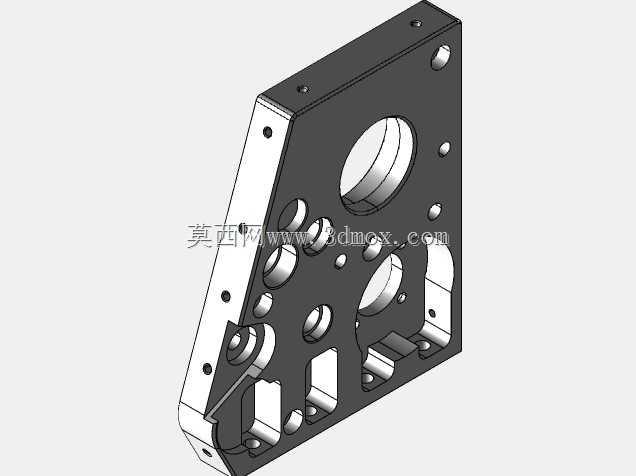

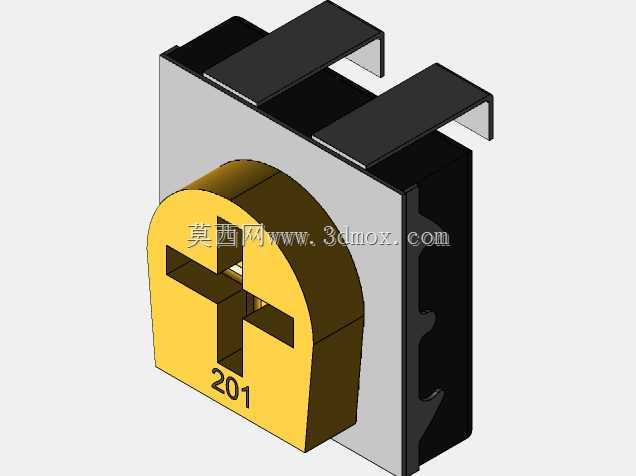

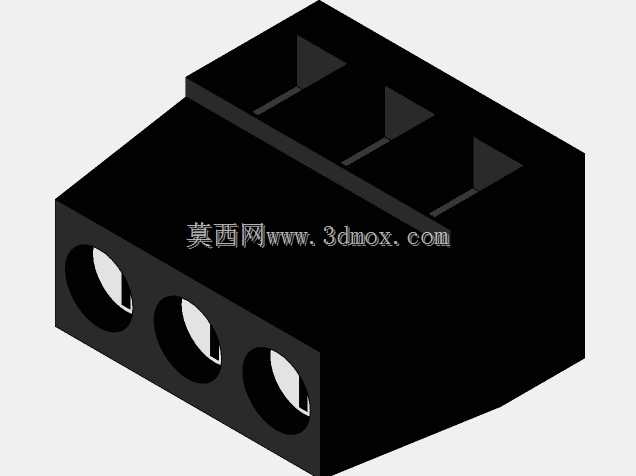

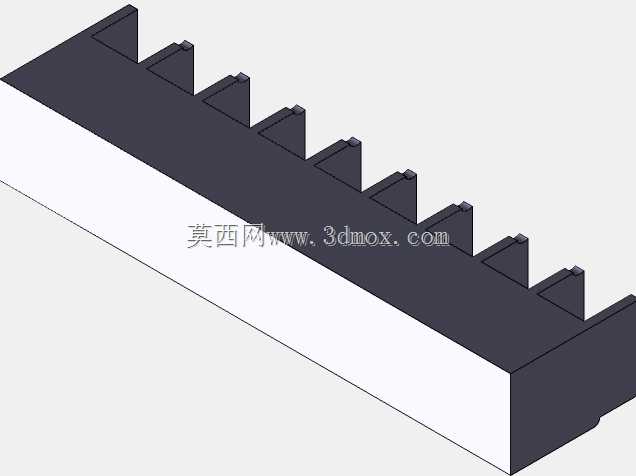

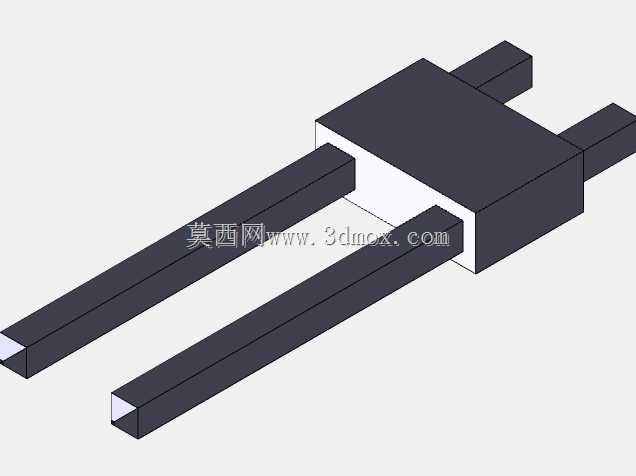

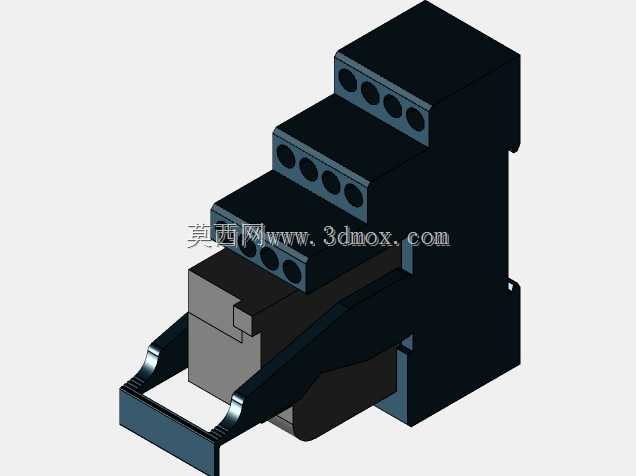

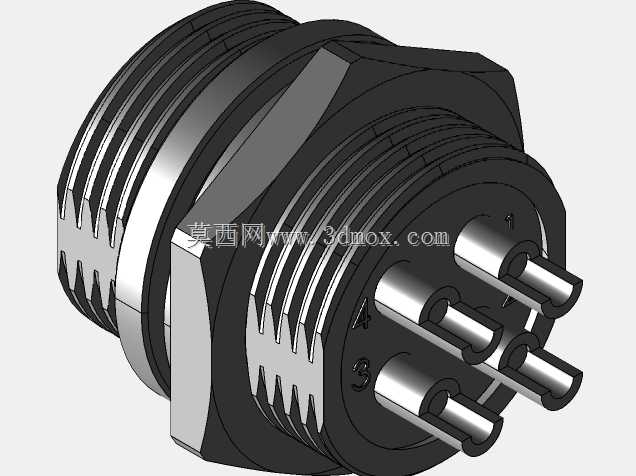

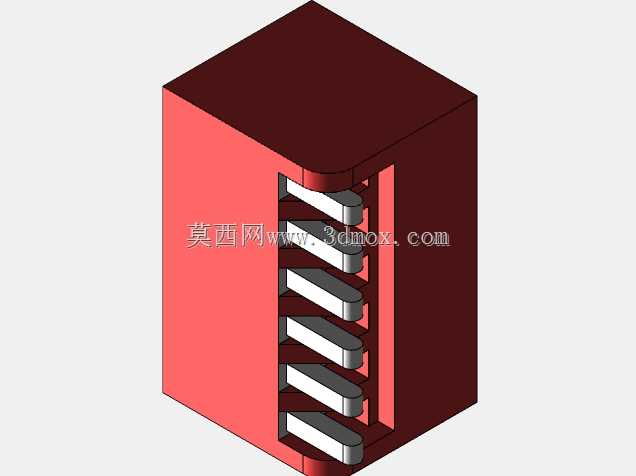

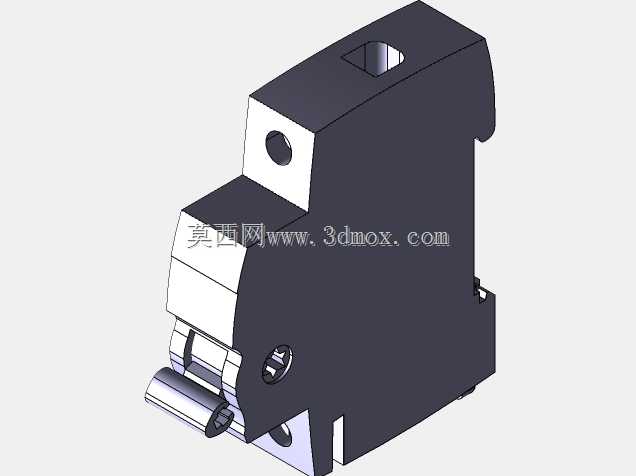

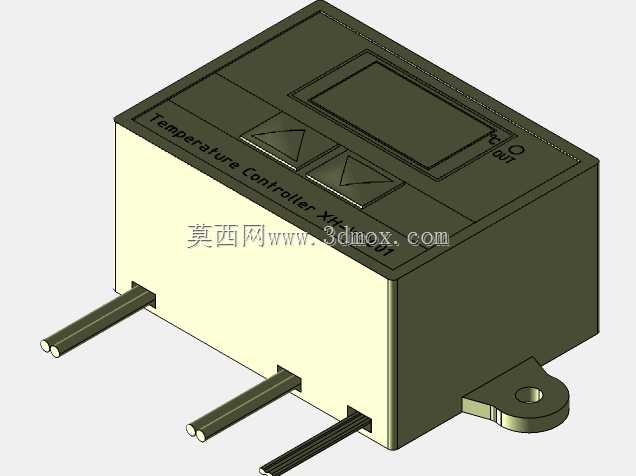

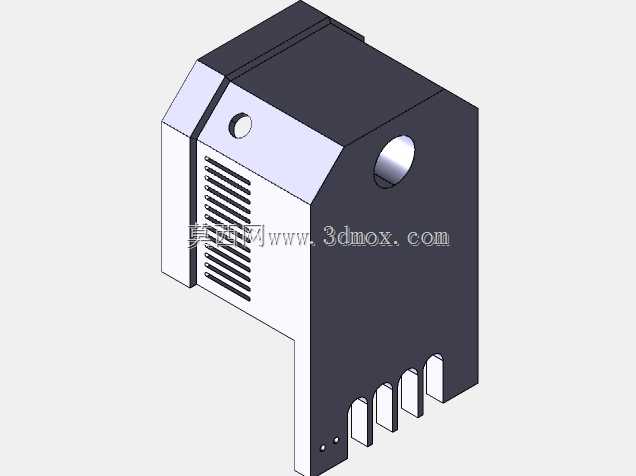

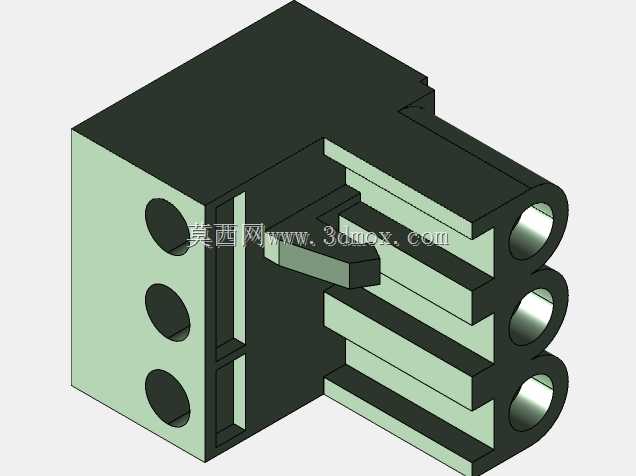

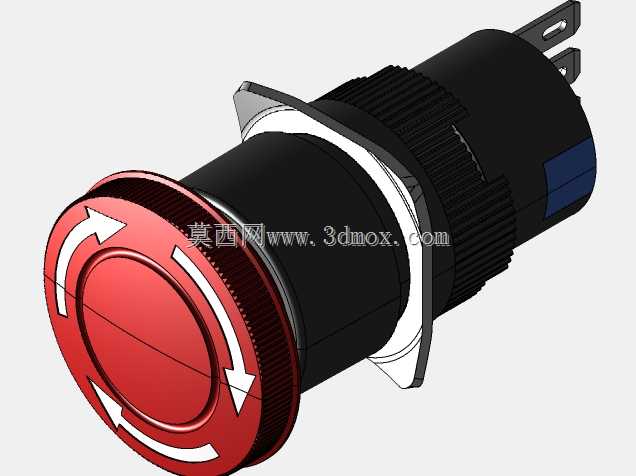

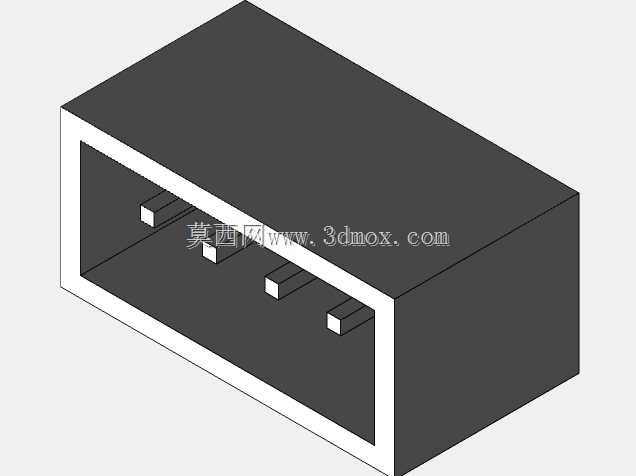

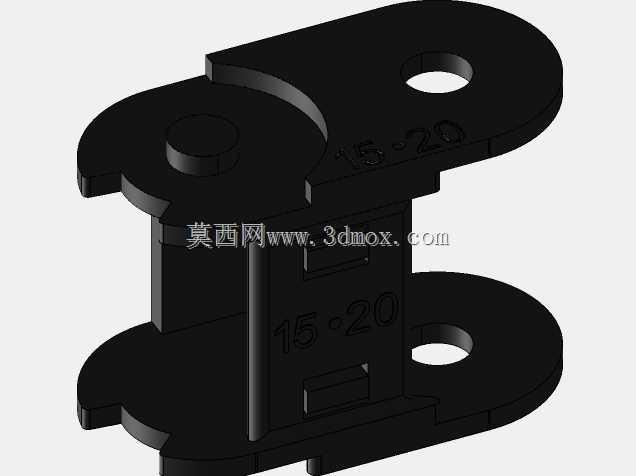

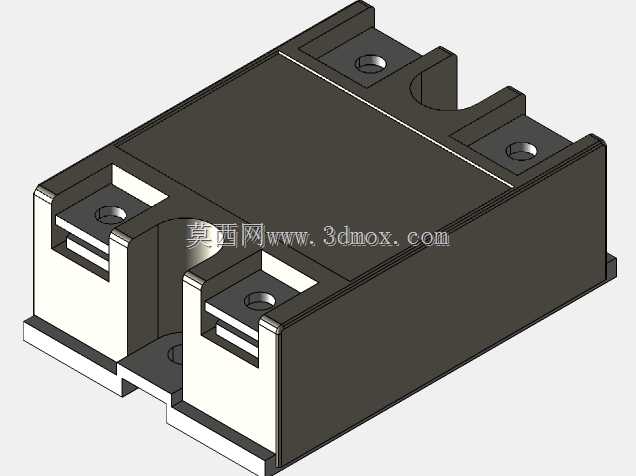

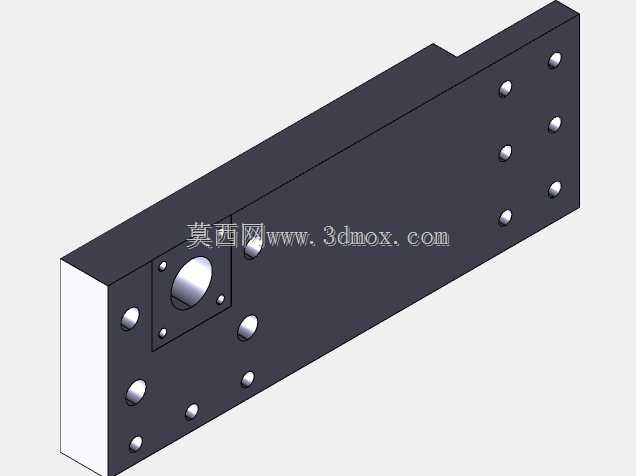

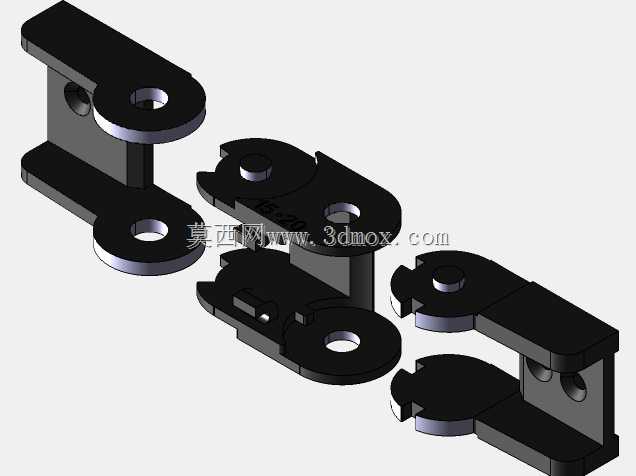

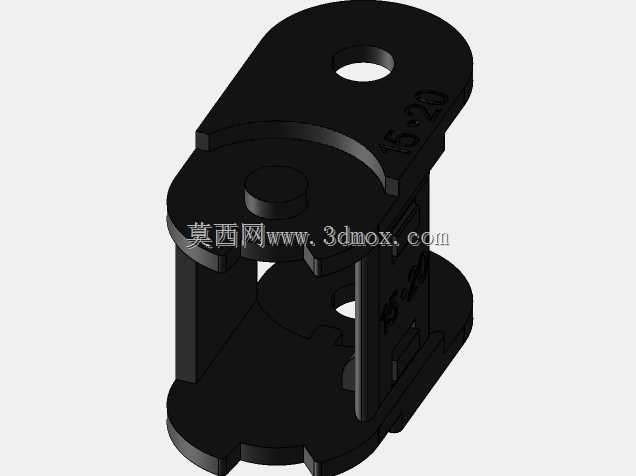

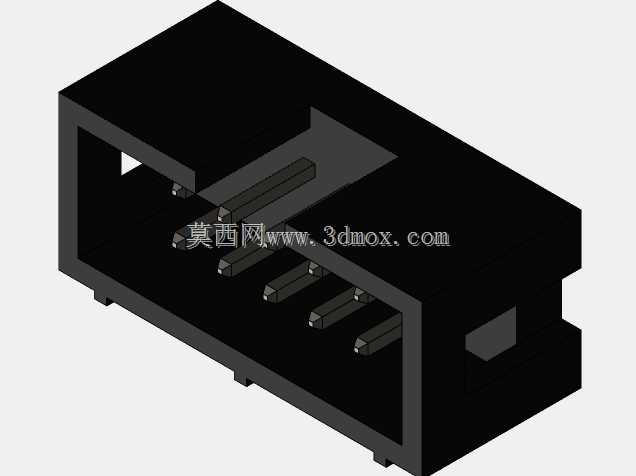

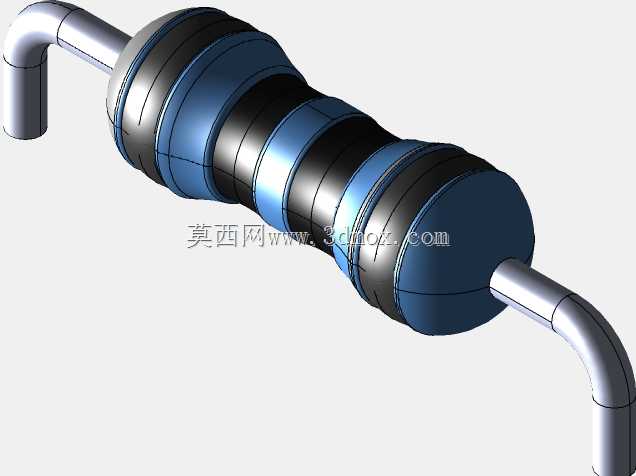

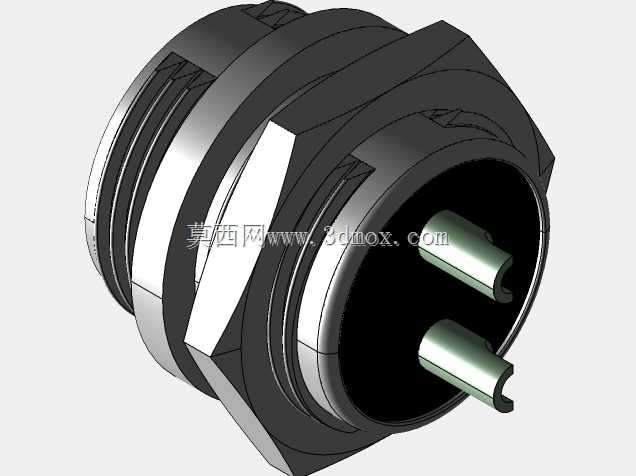

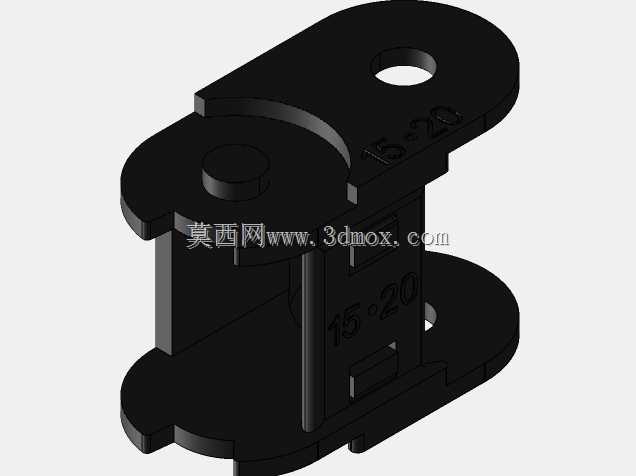

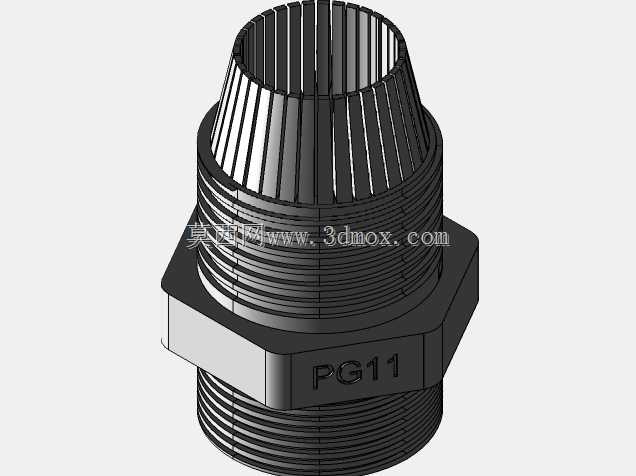

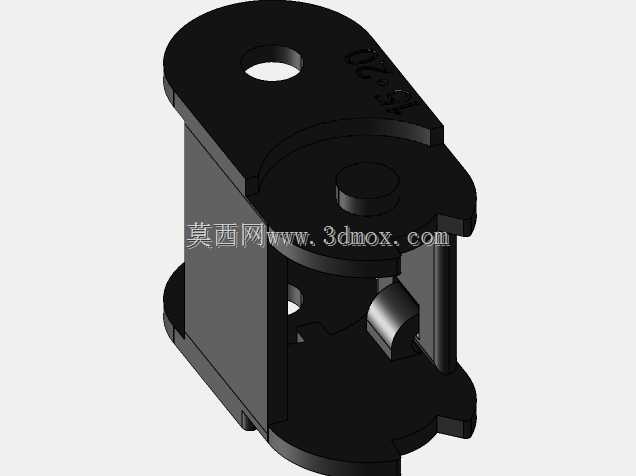

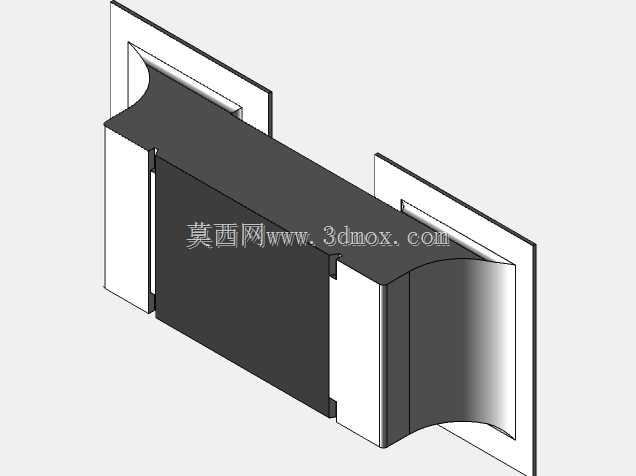

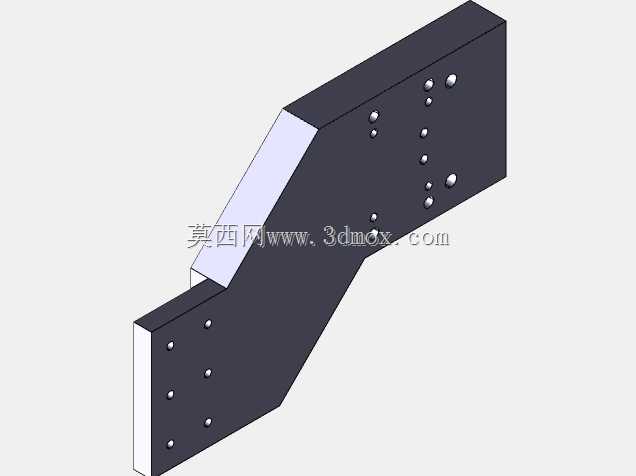

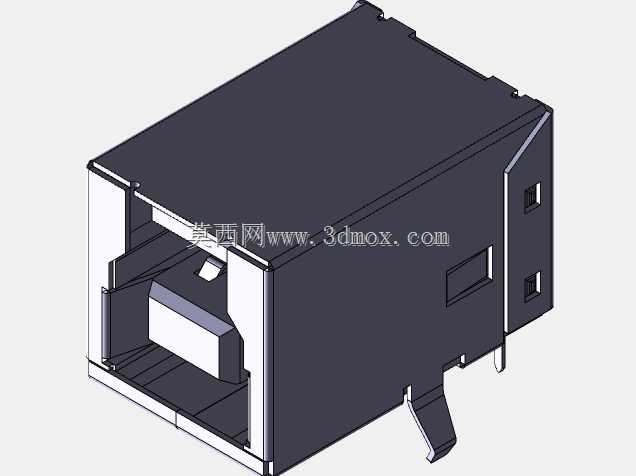

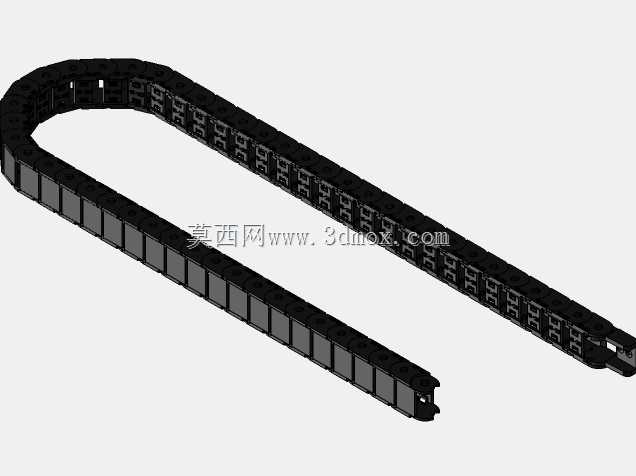

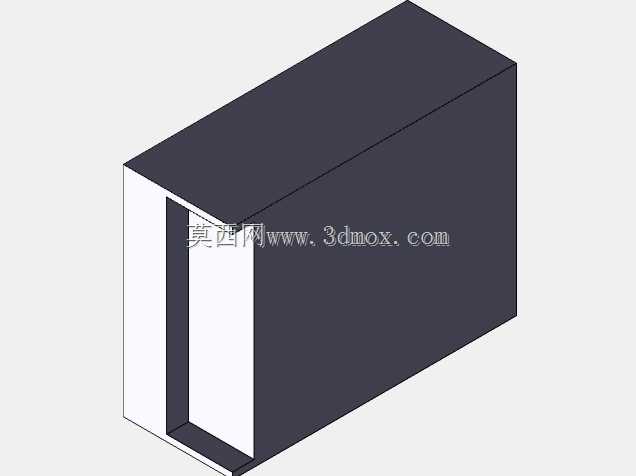

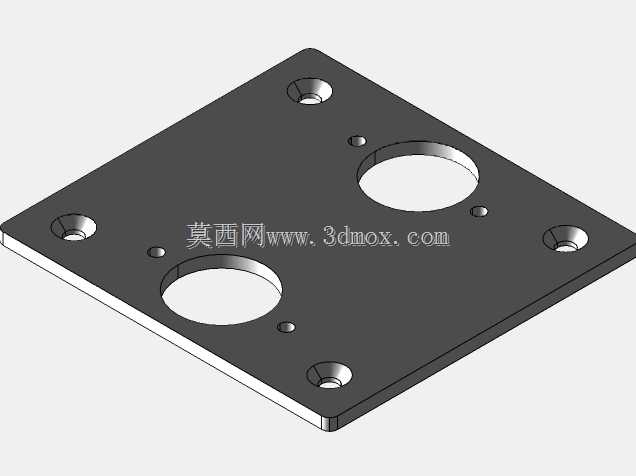

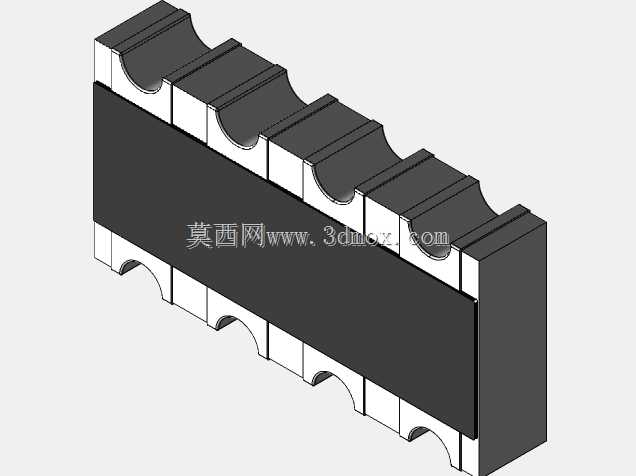

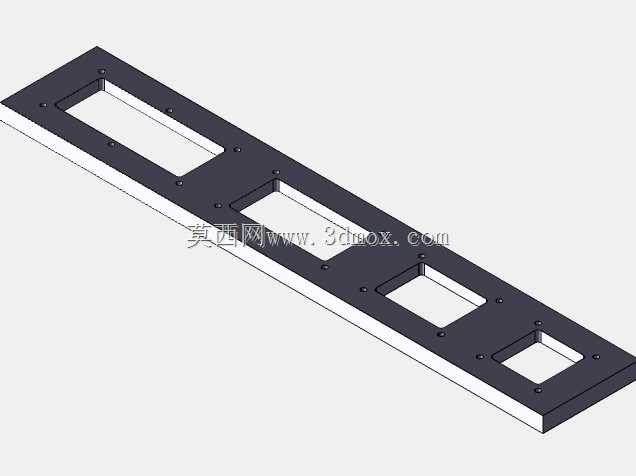

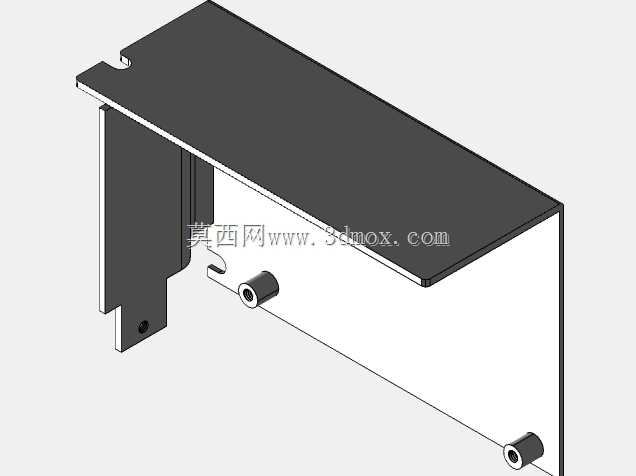

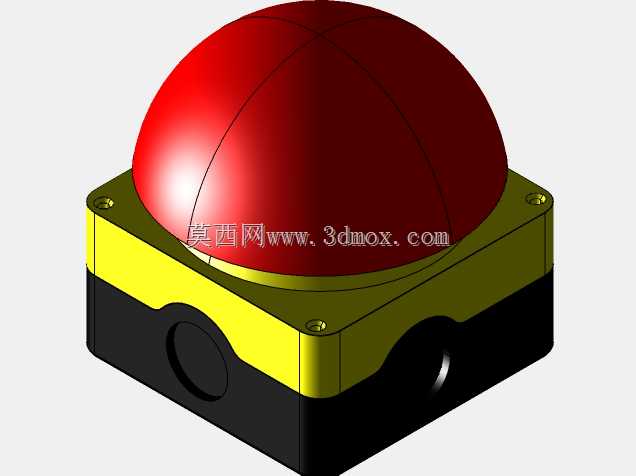

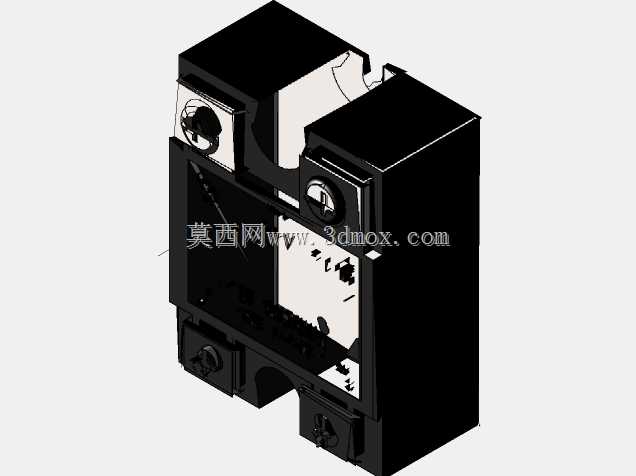

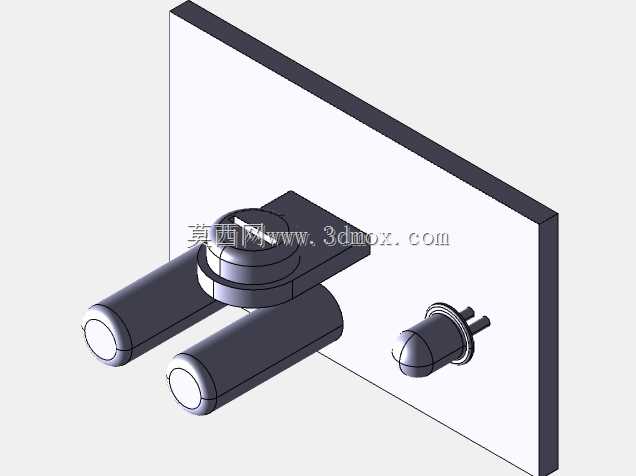

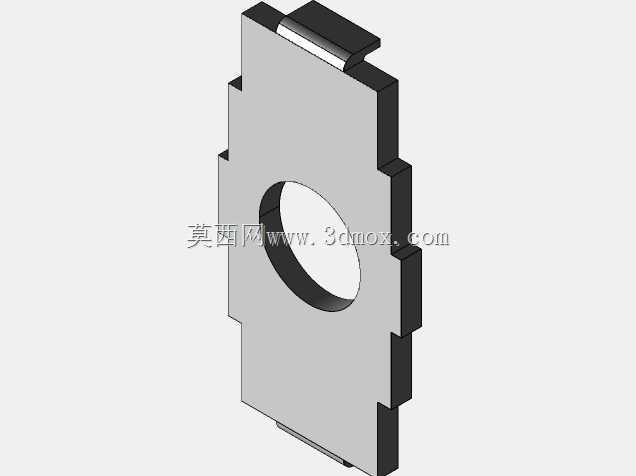

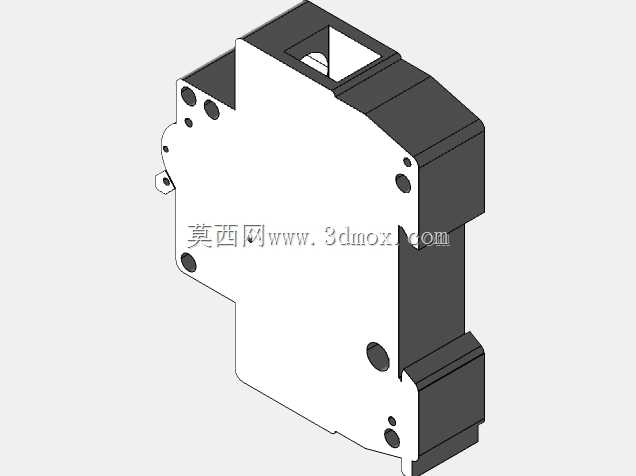

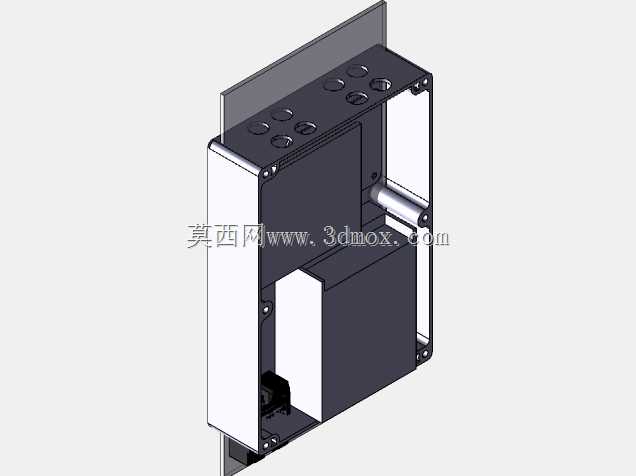

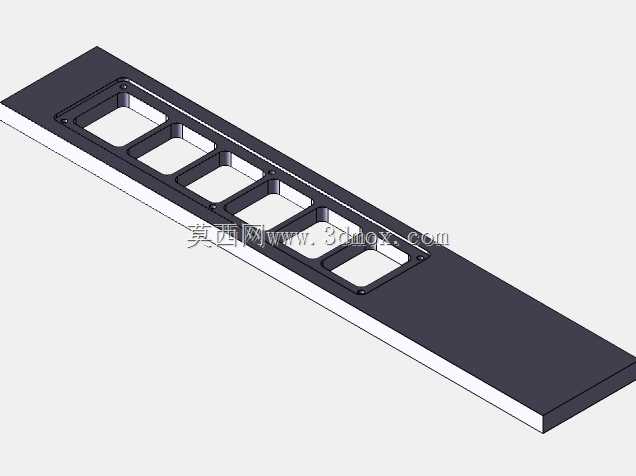

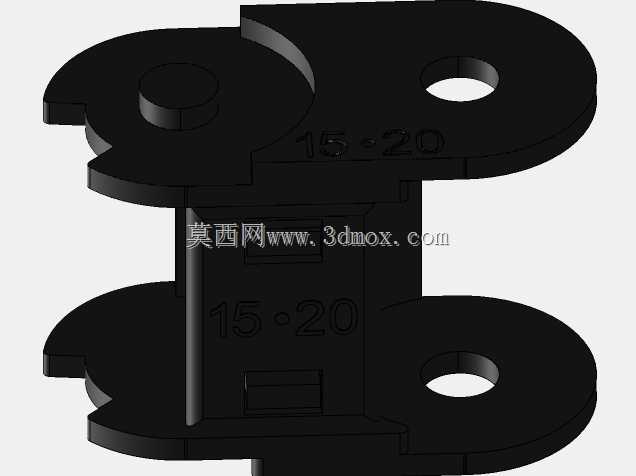

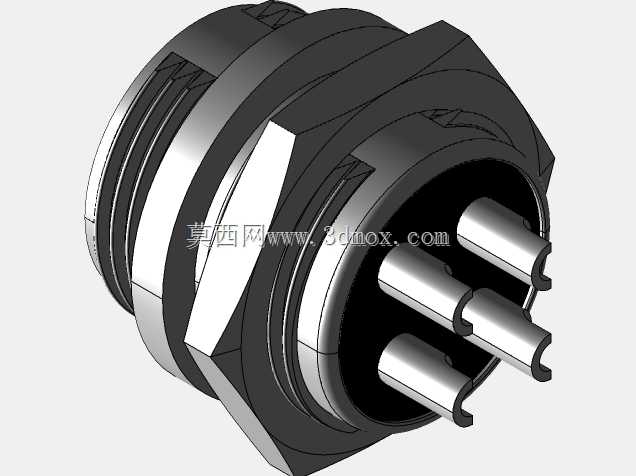

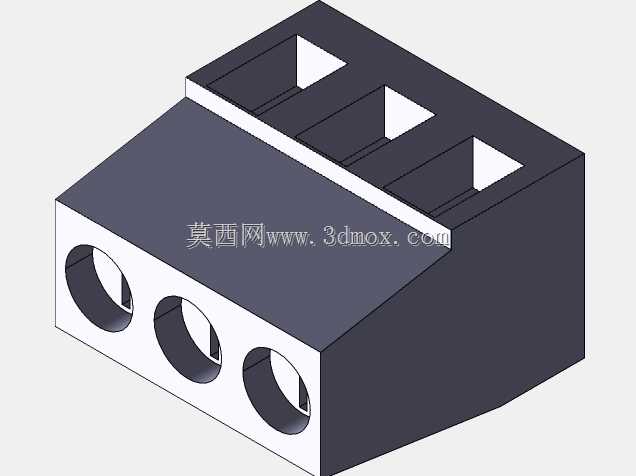

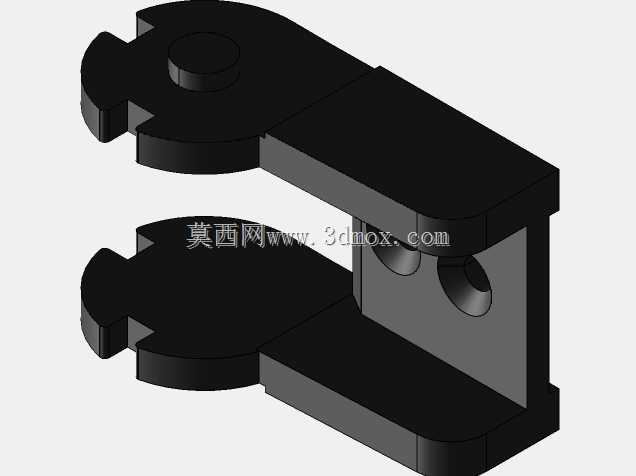

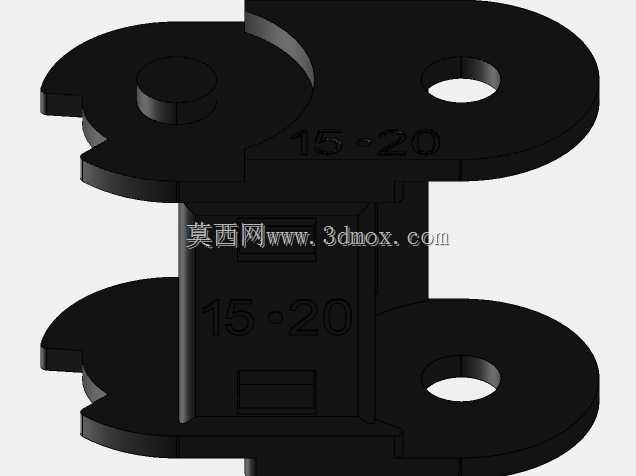

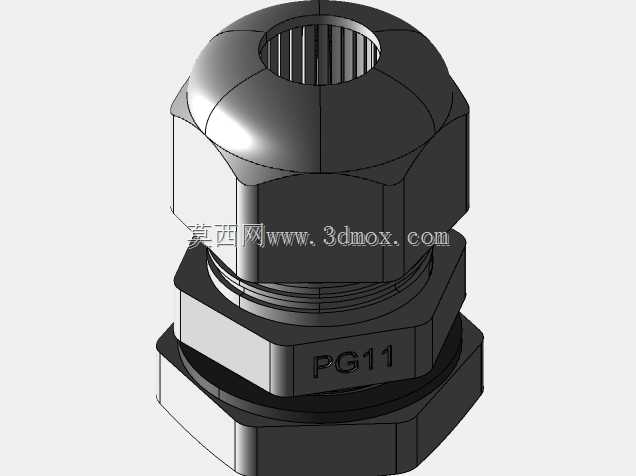

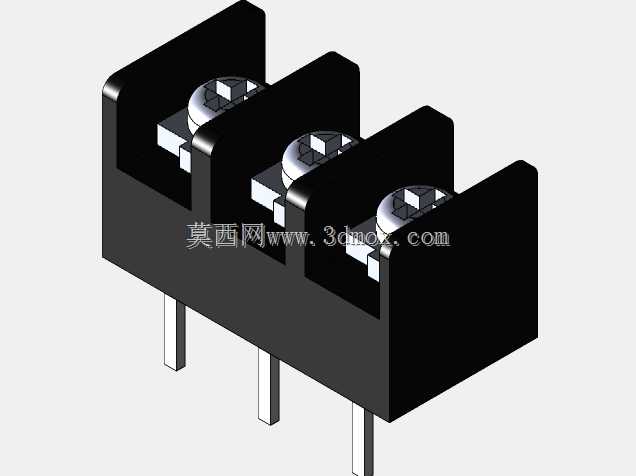

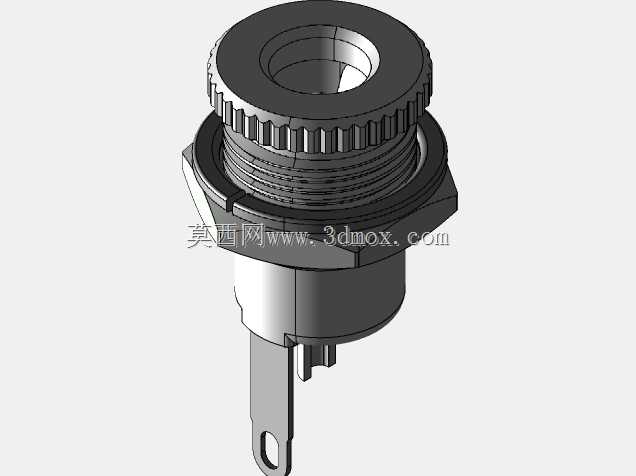

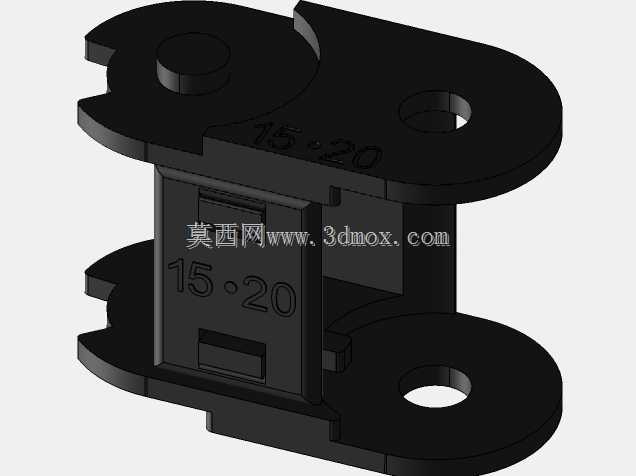

　　从结构设计思路来看，这款设备采用了框架式的箱型结构，电气驱动模块、主轴走线都整合在框架内部的安装空间里，既减少了外露走线带来的加工干涉风险，也能对电气元件起到基础的防护作用，避免加工过程中产生的切屑、切削液飞溅到驱动板卡上造成元件损坏。安装边界方面，设备整体的外轮廓尺寸紧凑，不需要占用大型的工业车间场地，普通的工作台面即可放置安装，底部预留了固定安装孔位，可根据使用需求固定在工作台面上，减少高速进给过程中的整机振动，提升加工表面的光洁度。

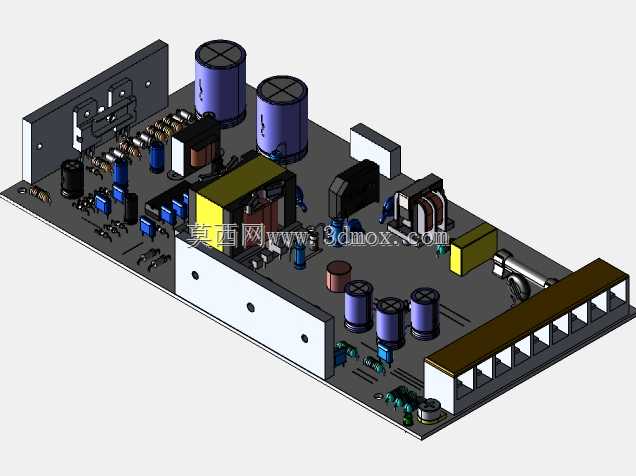

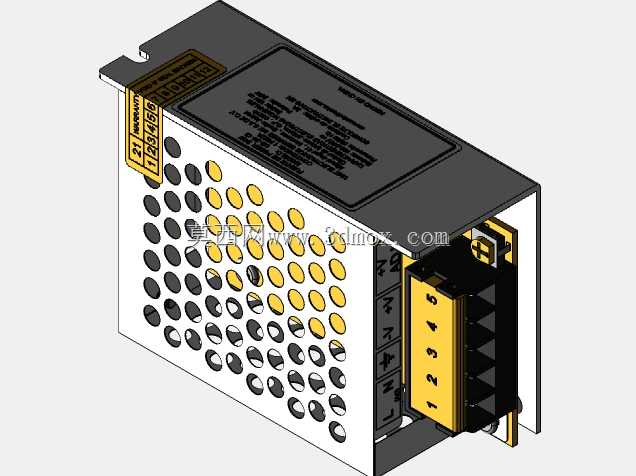

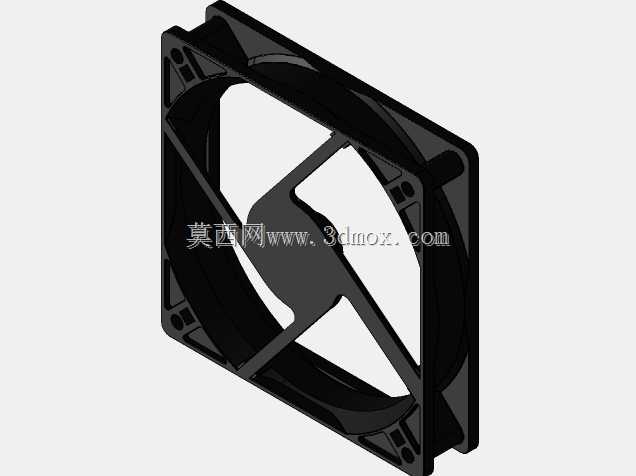

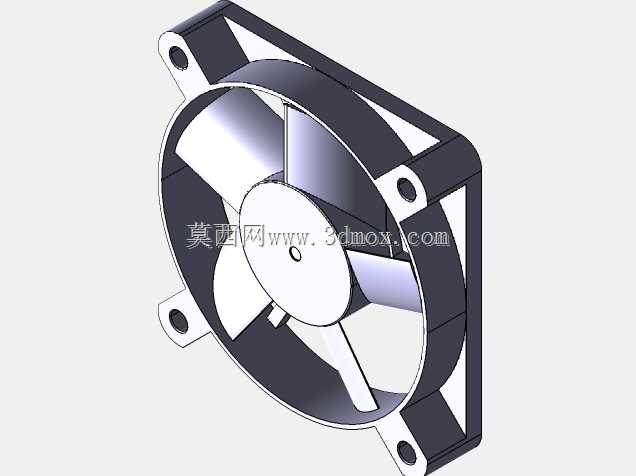

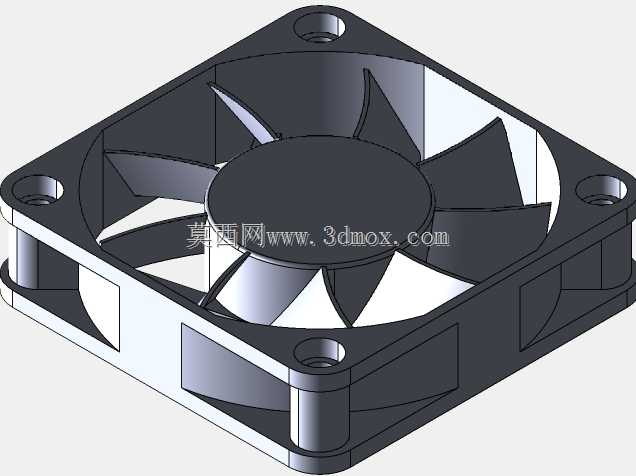

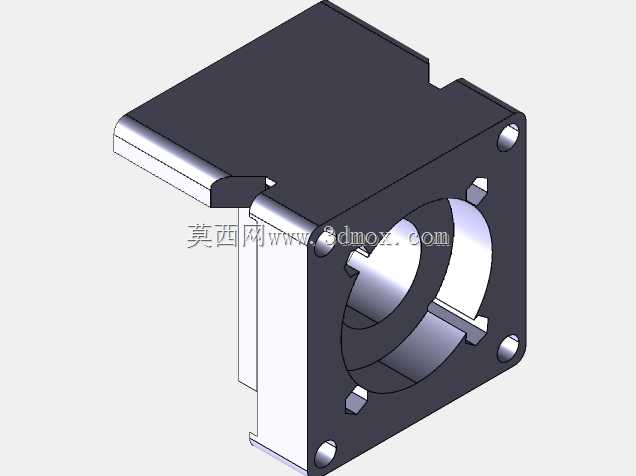

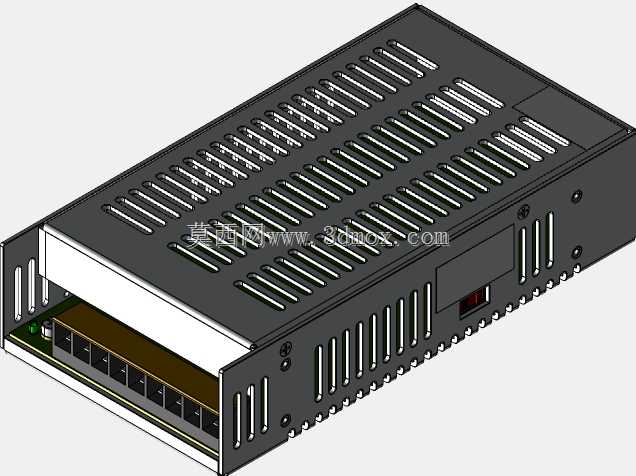

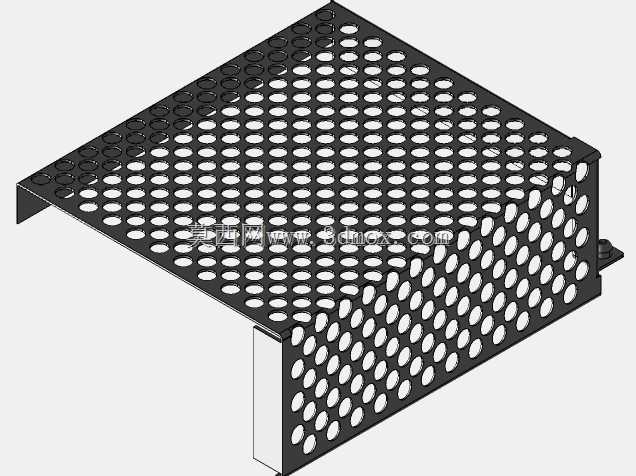

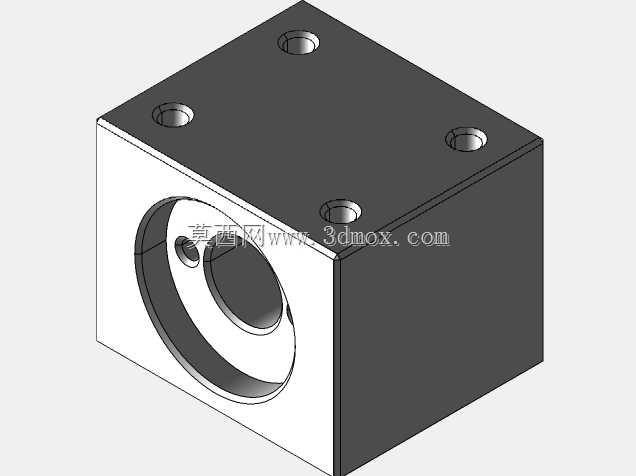

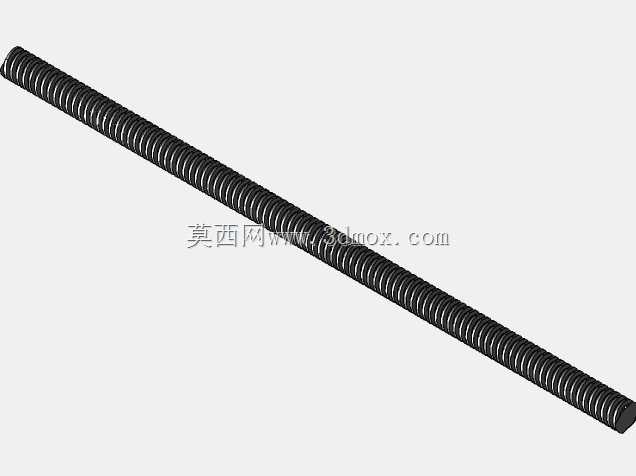

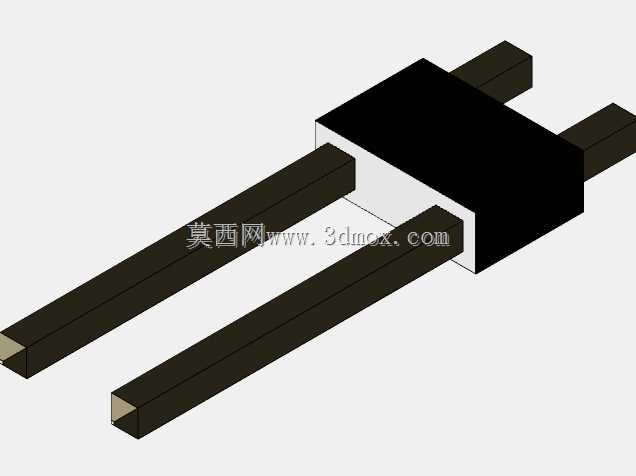

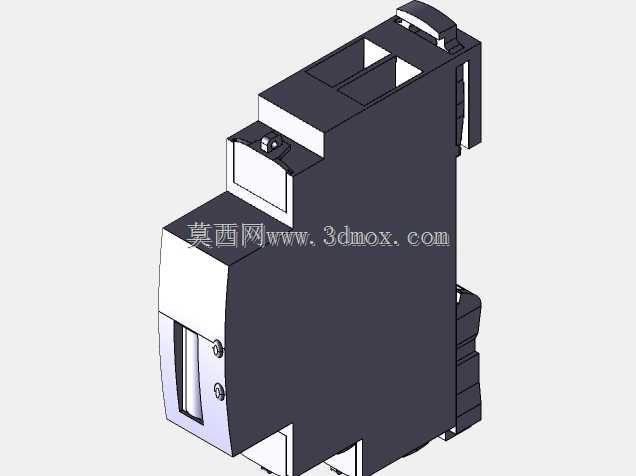

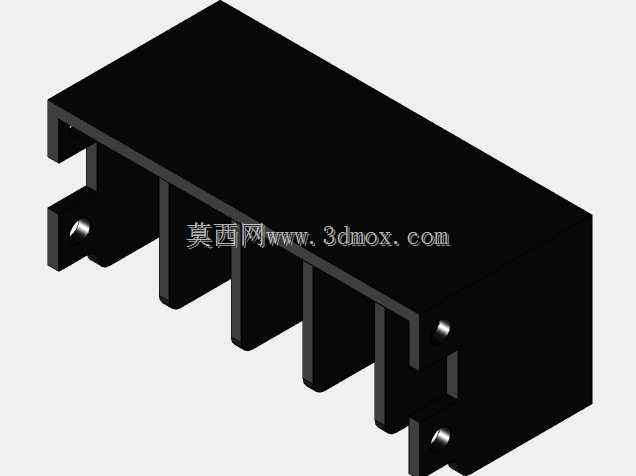

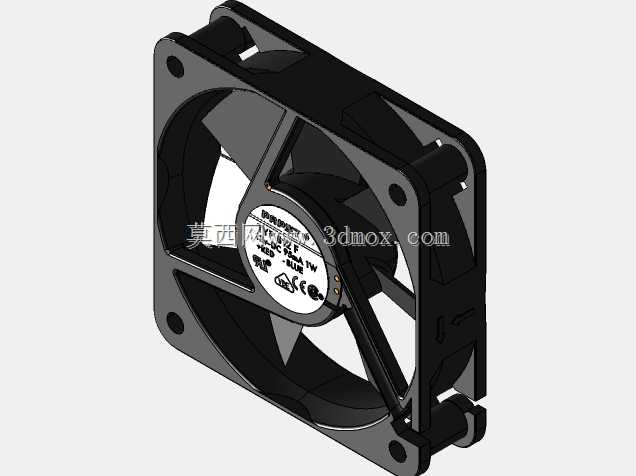

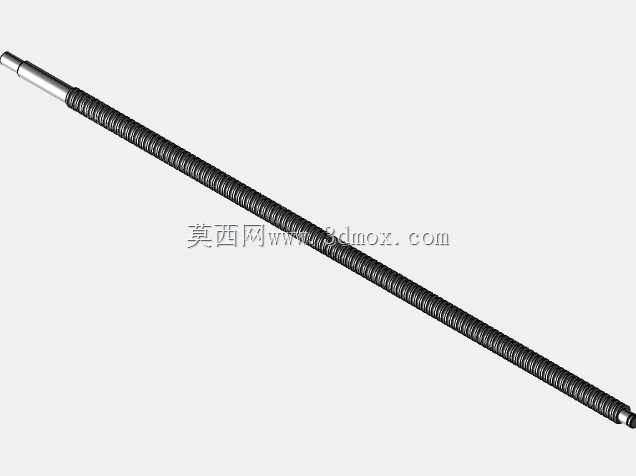

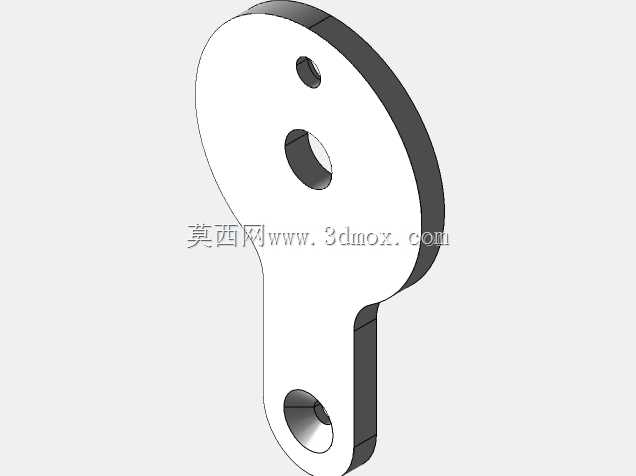

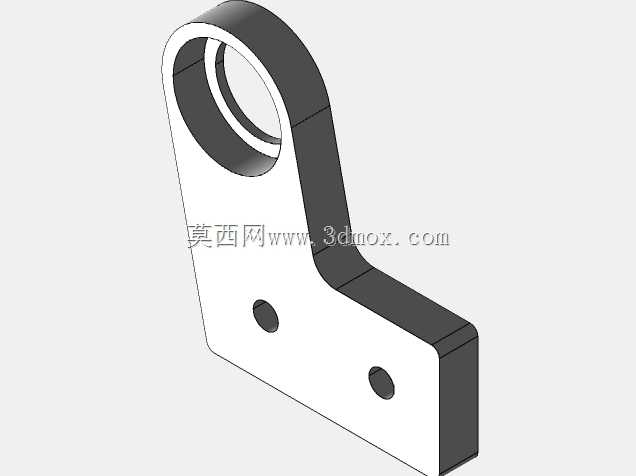

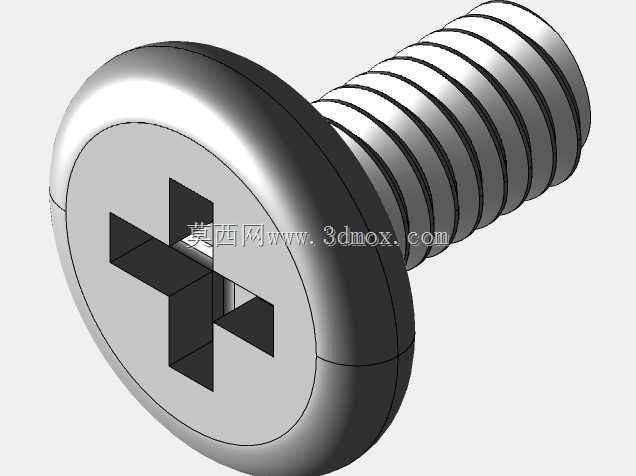

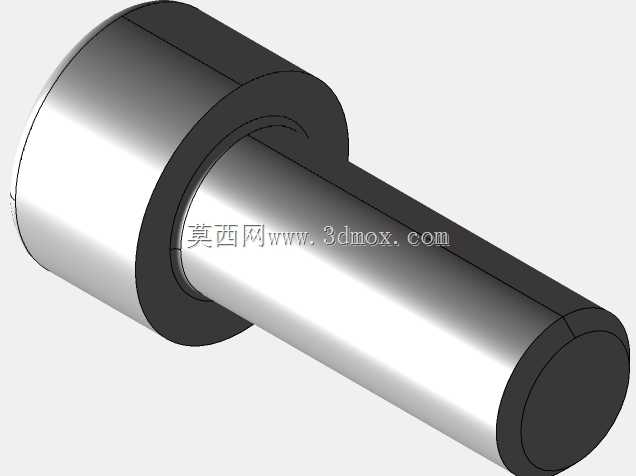

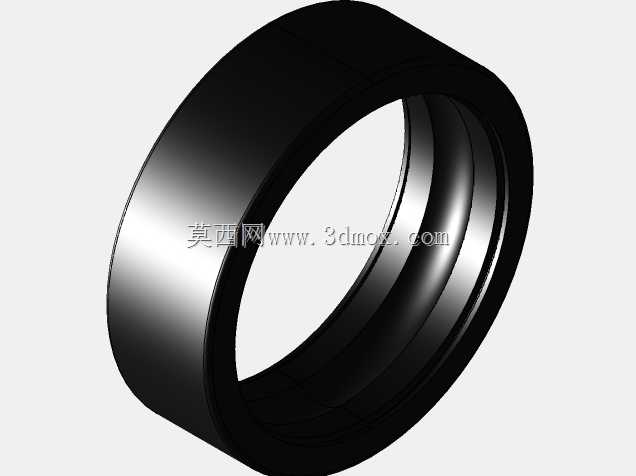

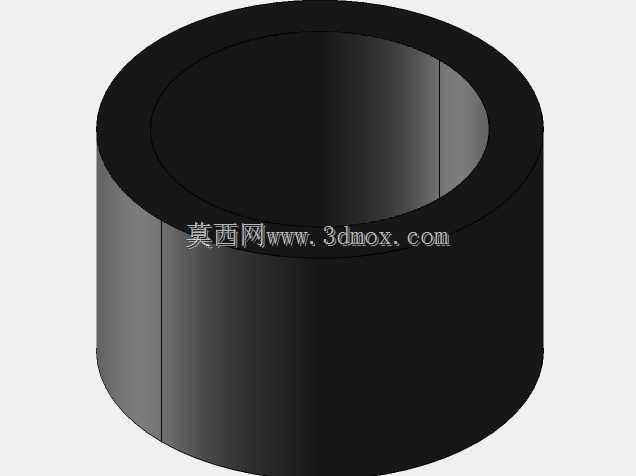

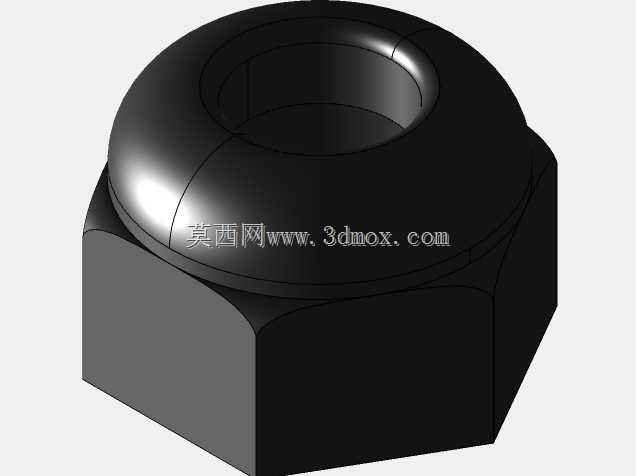

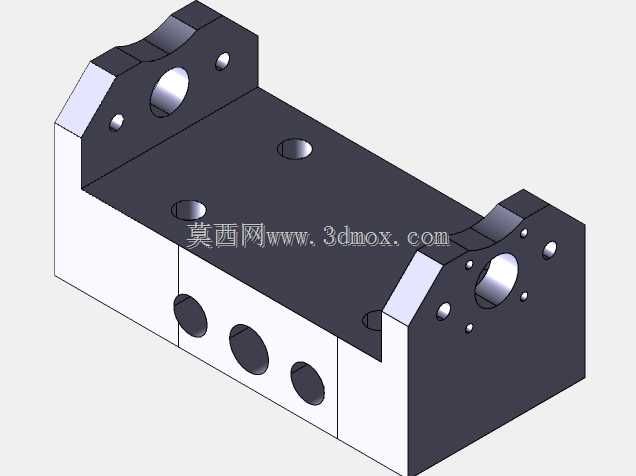

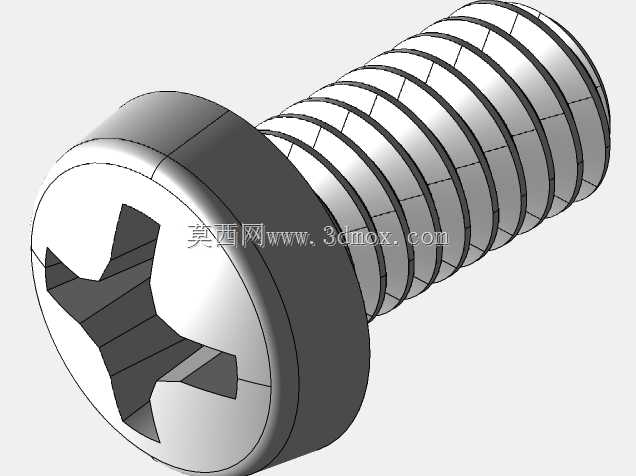

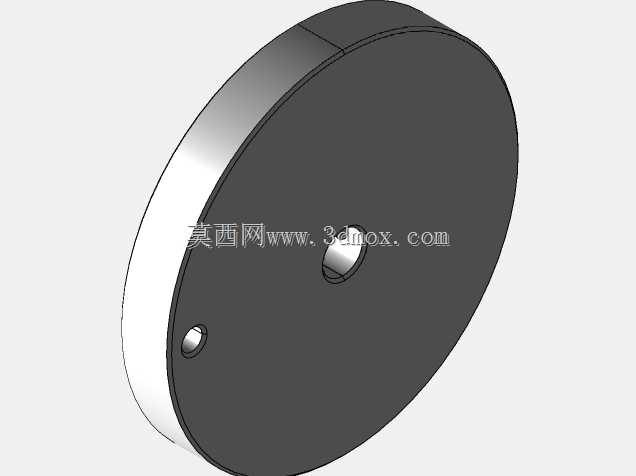

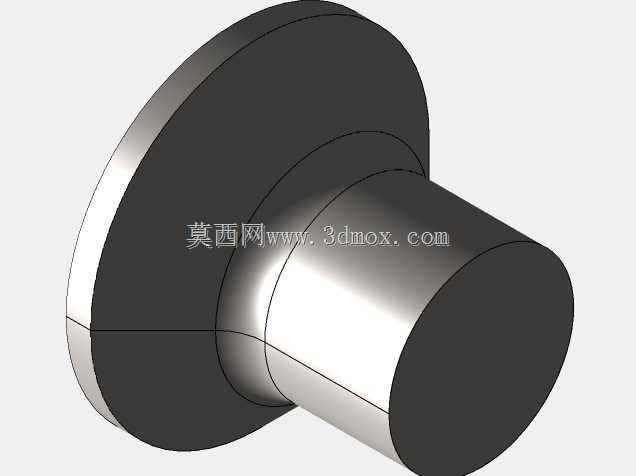

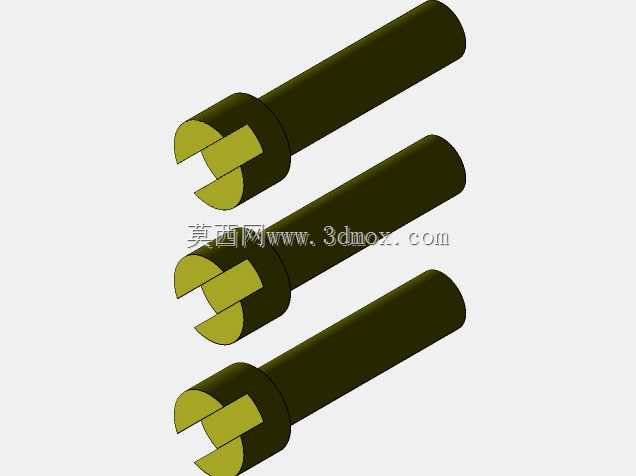

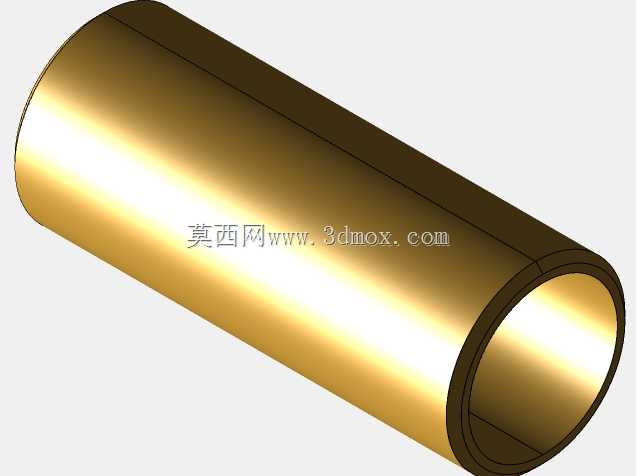

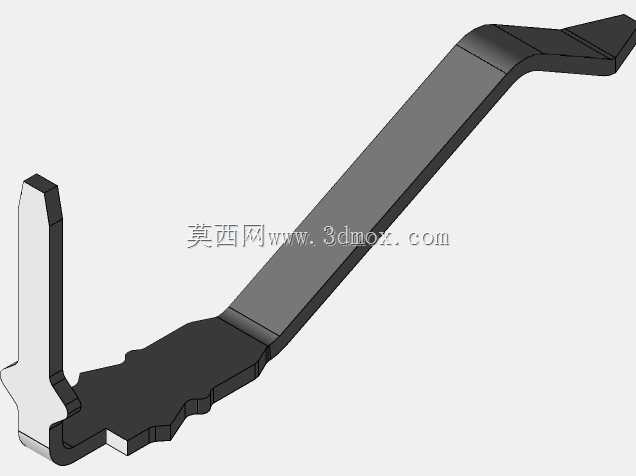

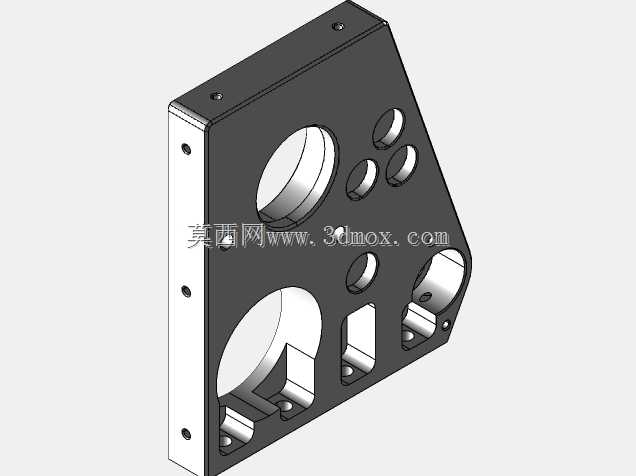

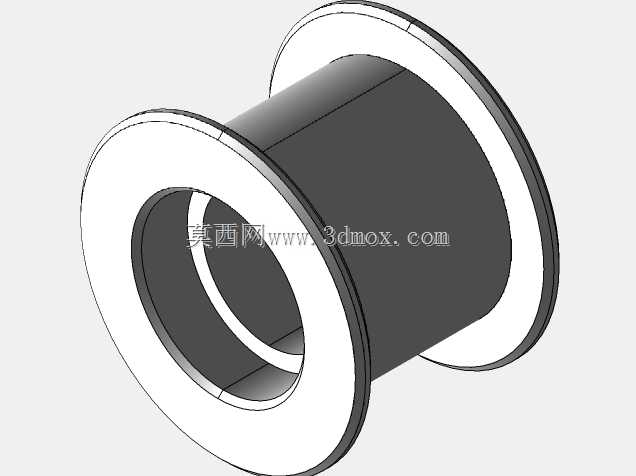

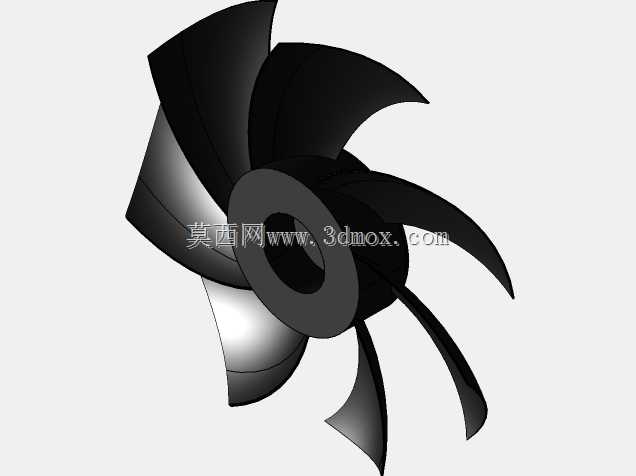

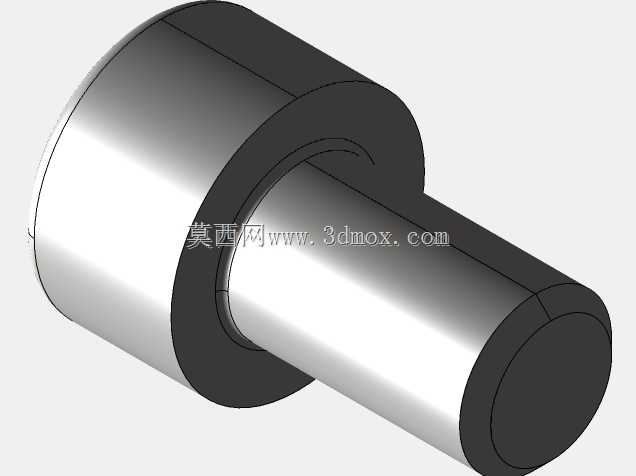

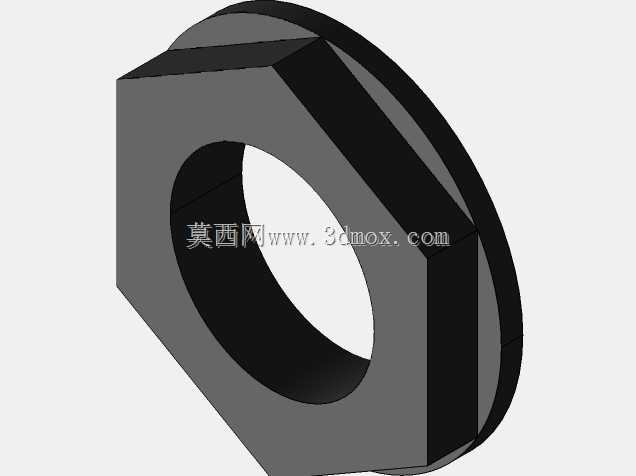

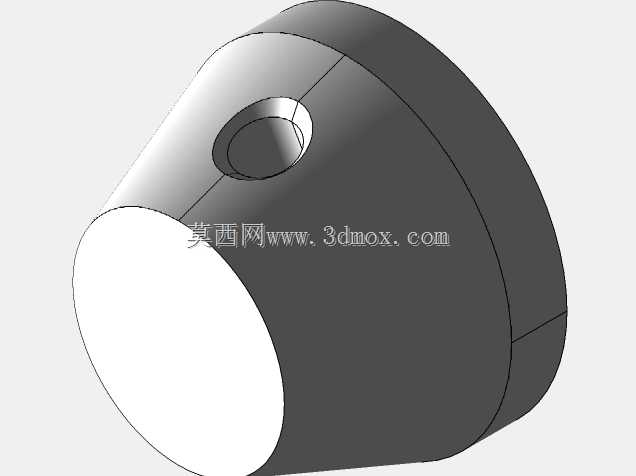

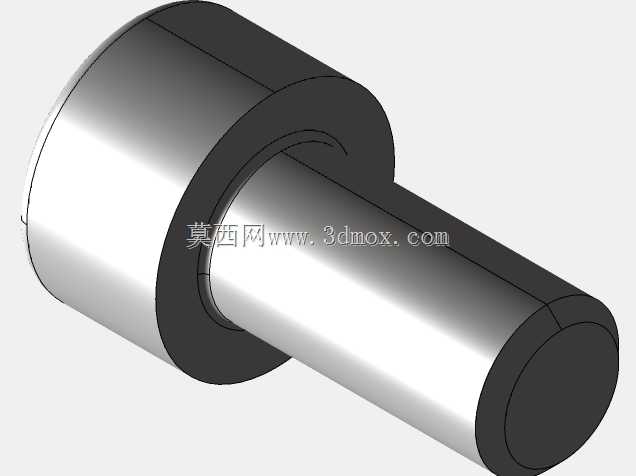

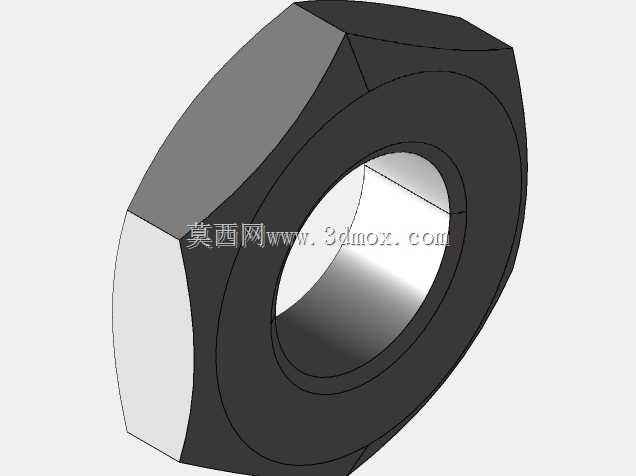

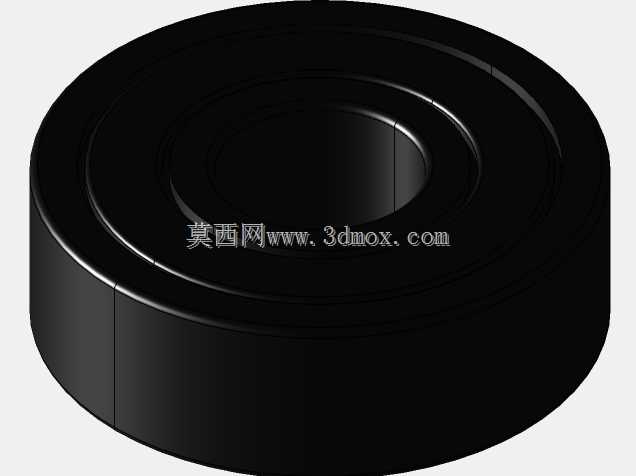

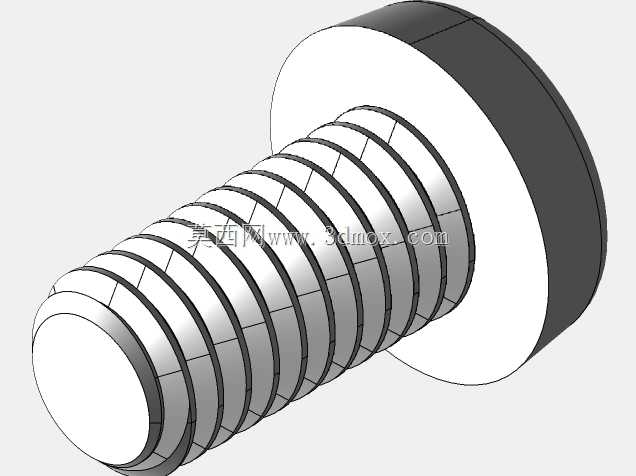

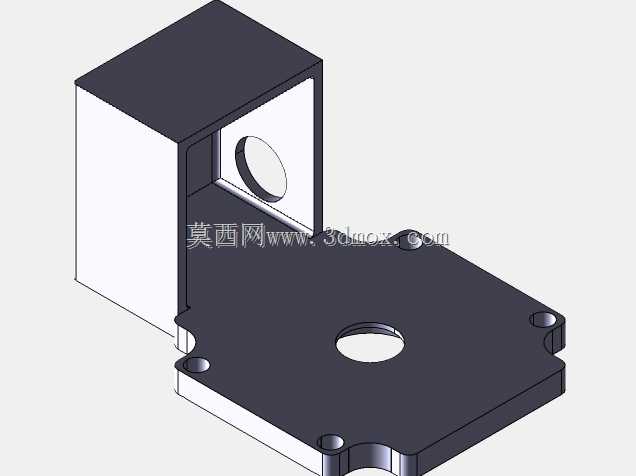

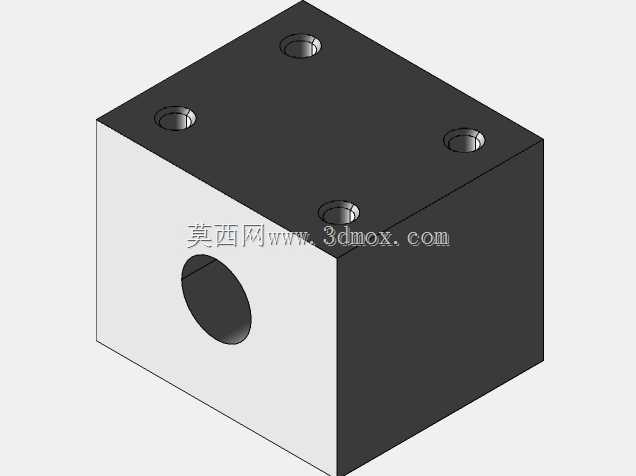

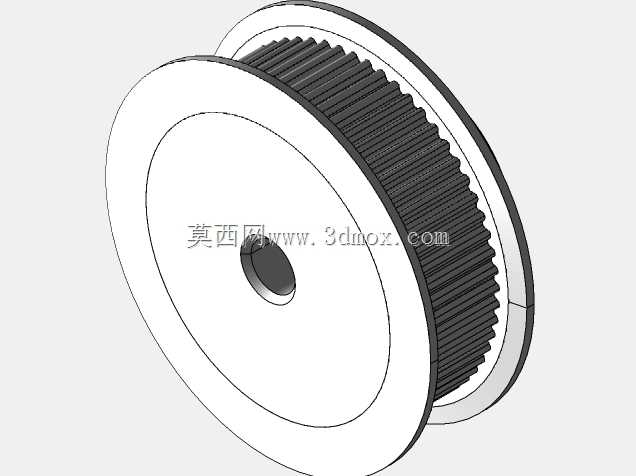

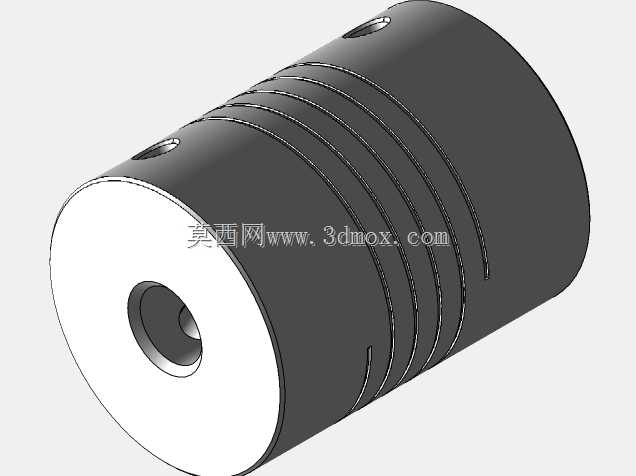

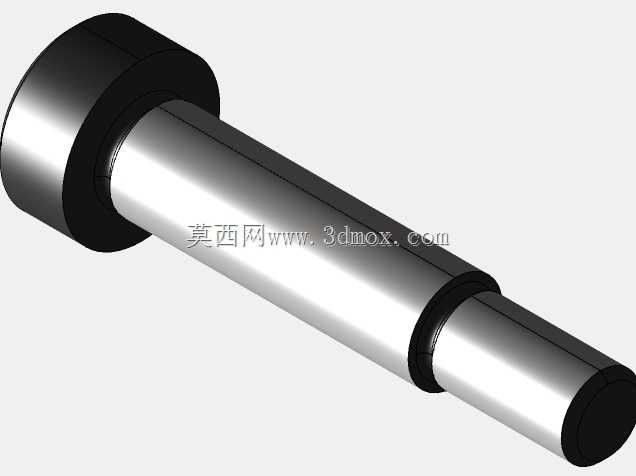

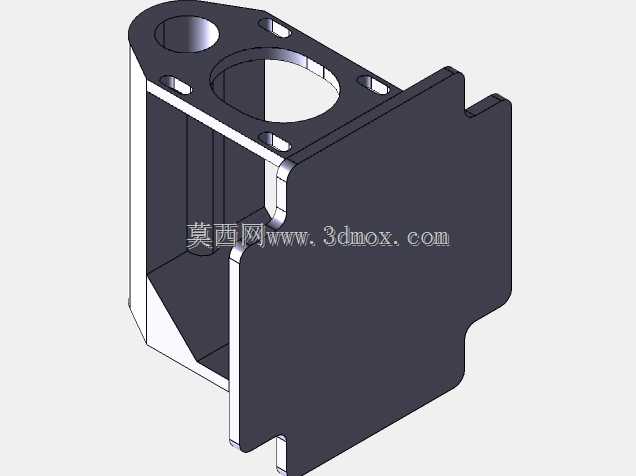

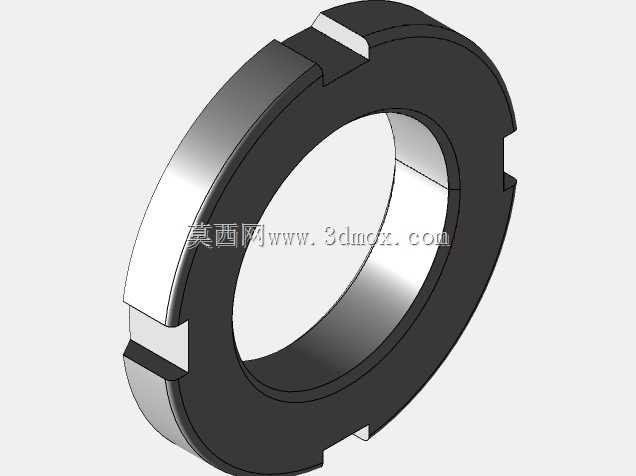

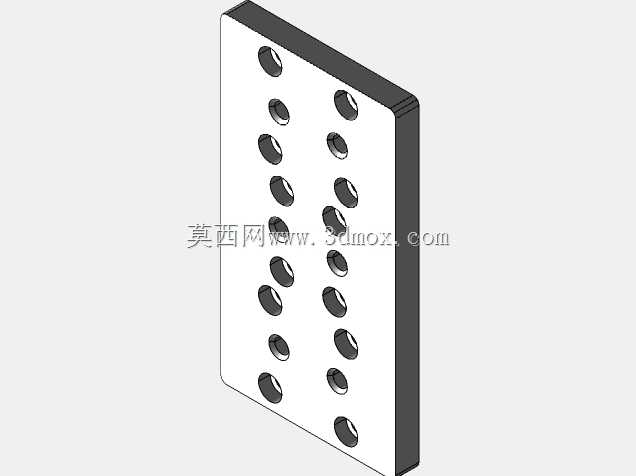

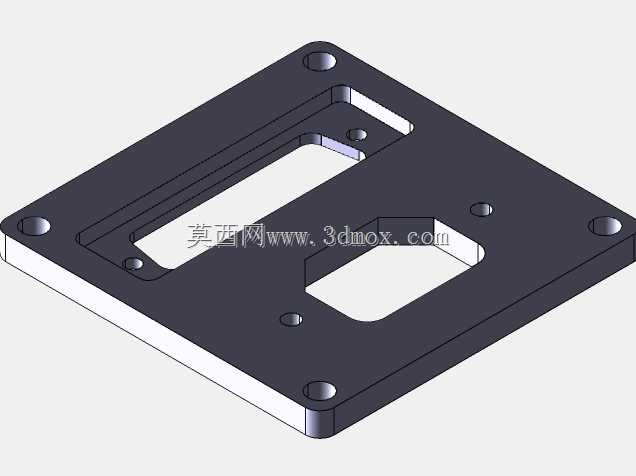

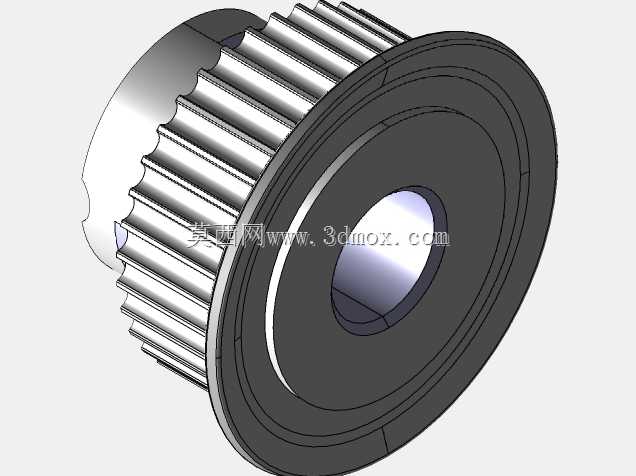

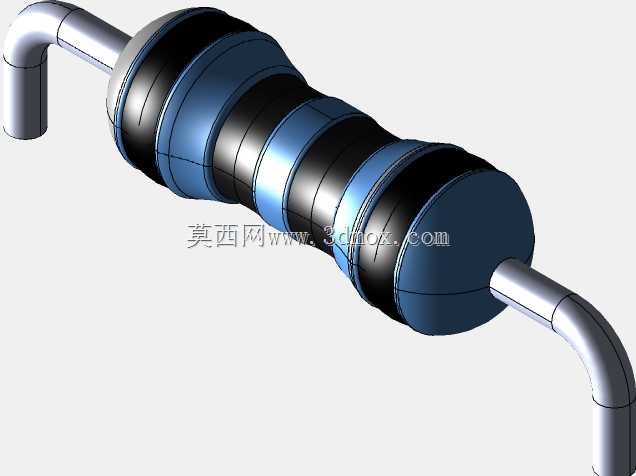

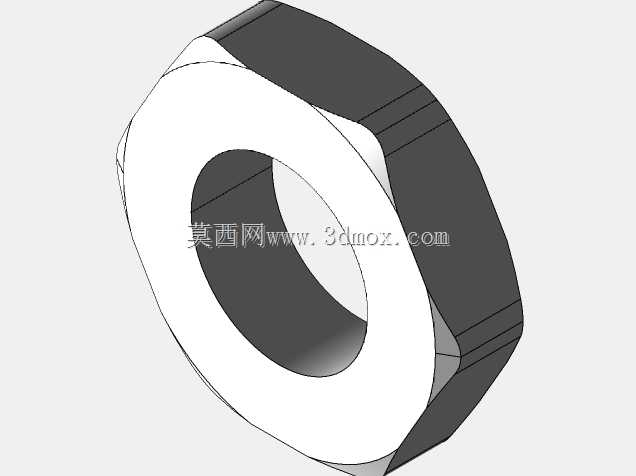

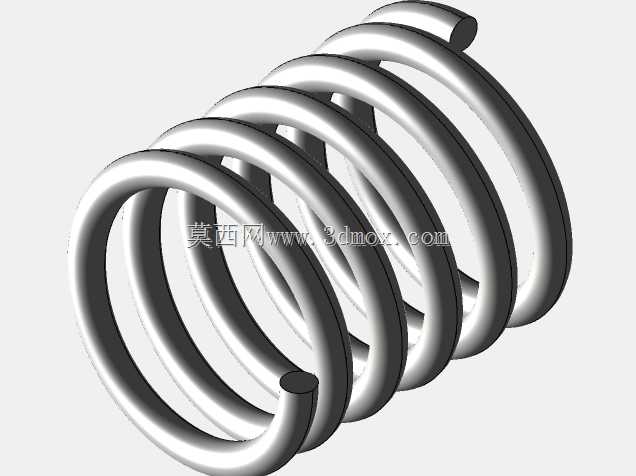

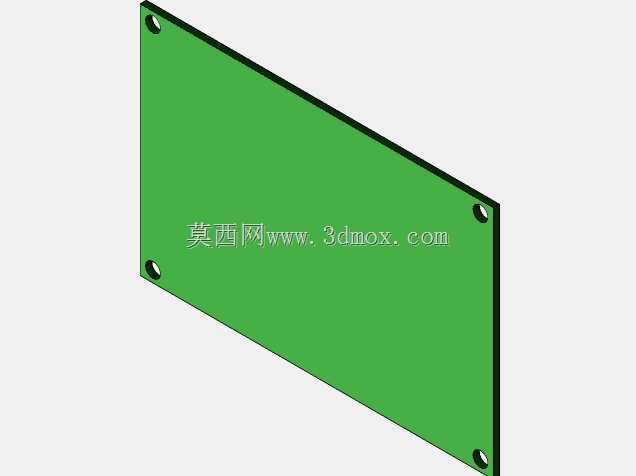

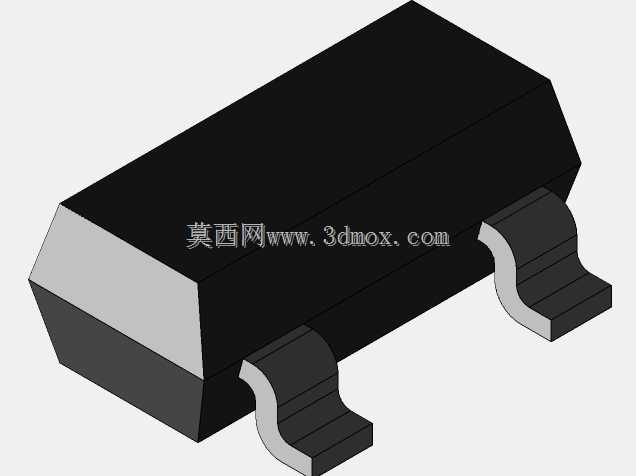

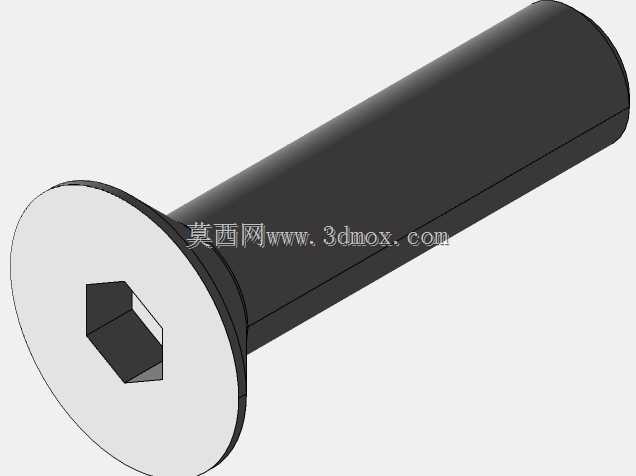

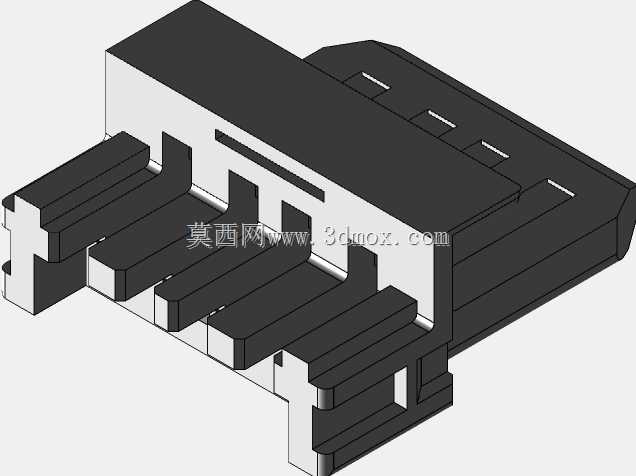

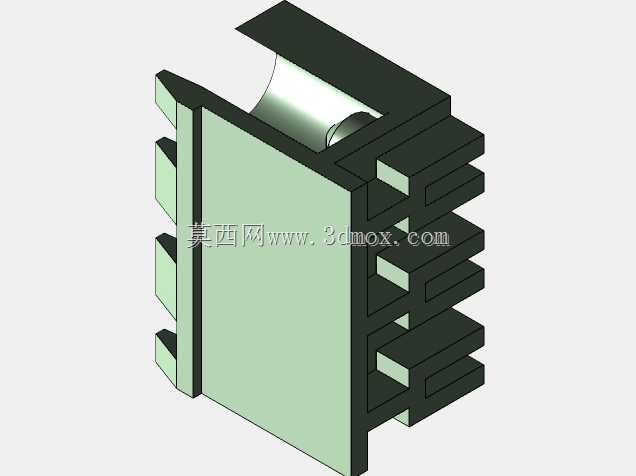

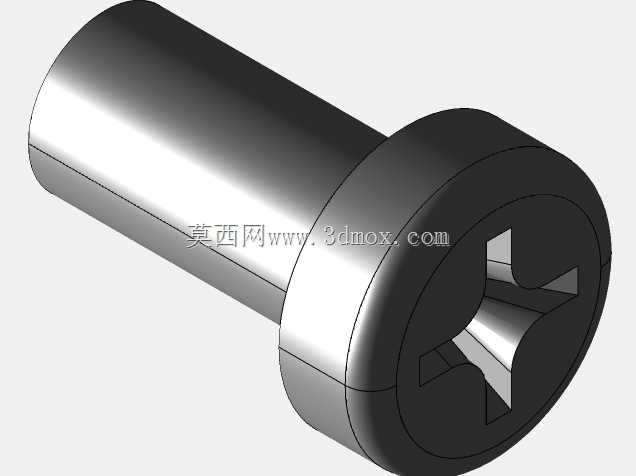

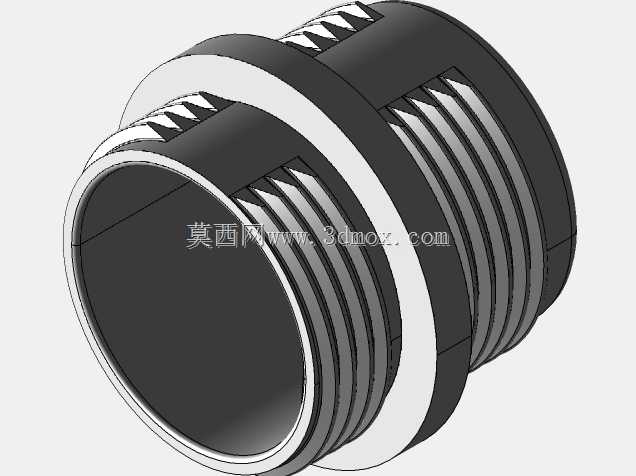

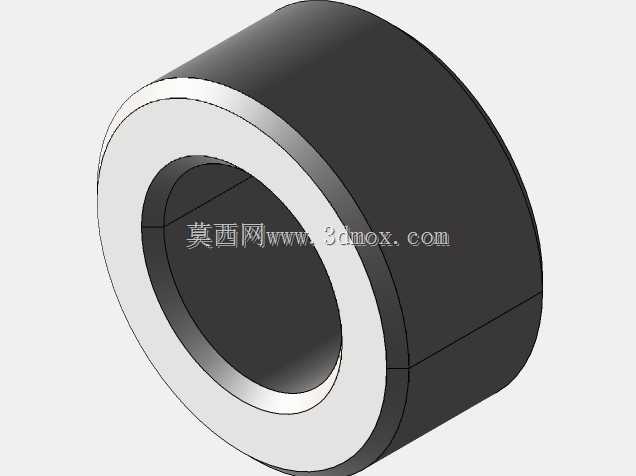

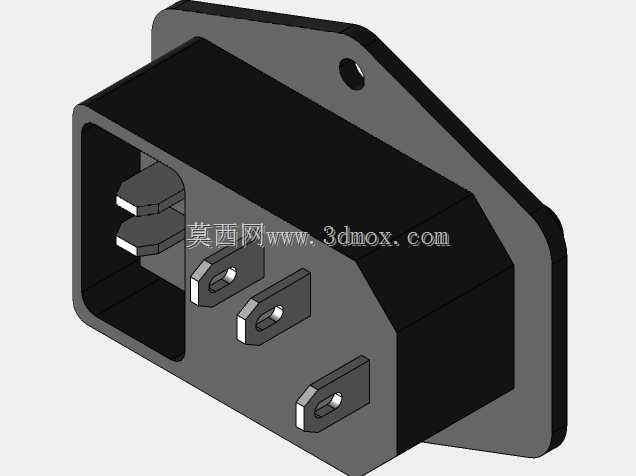

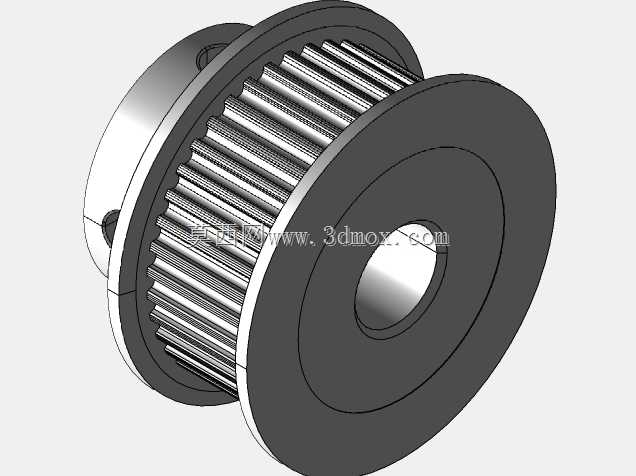

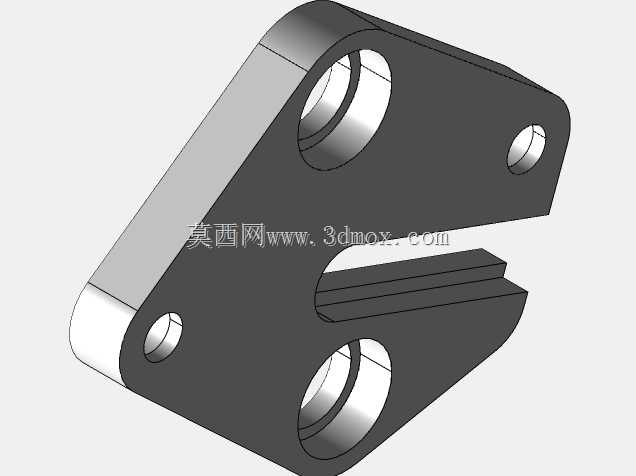

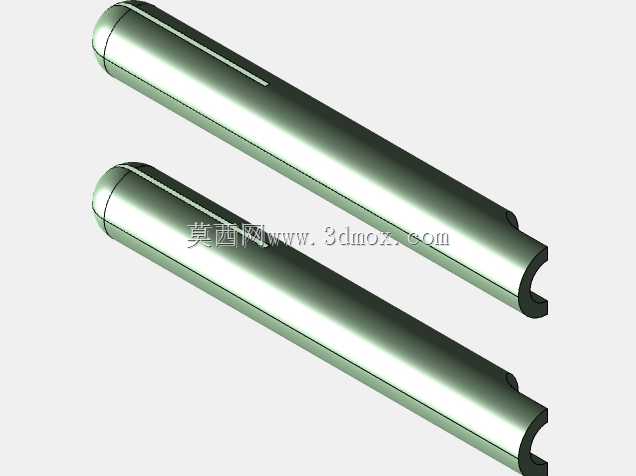

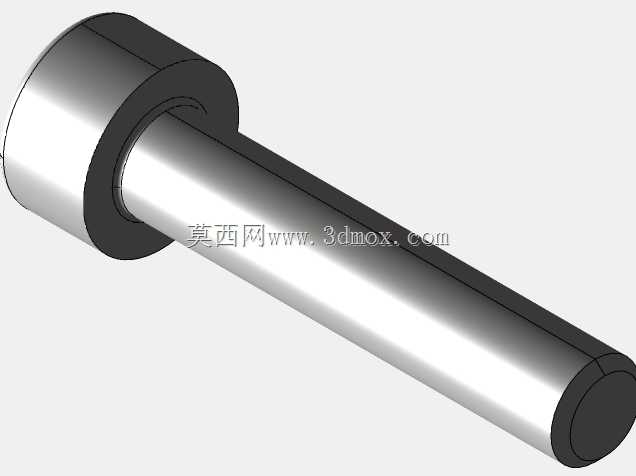

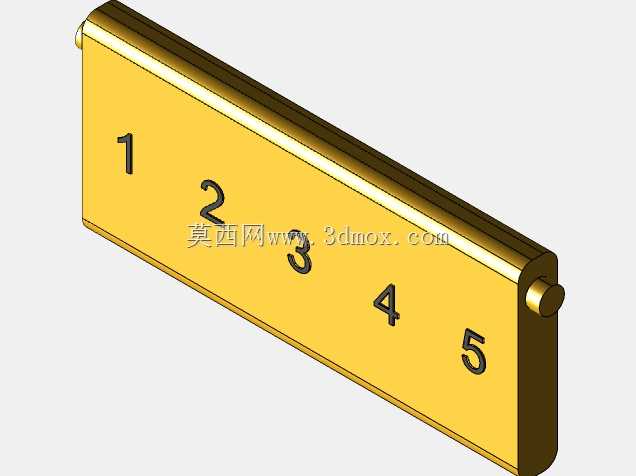

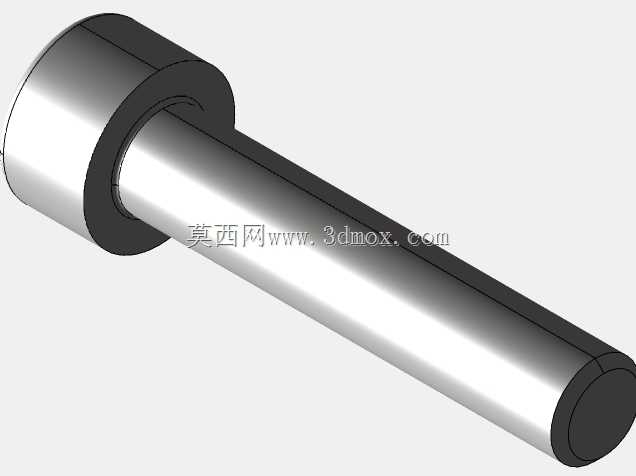

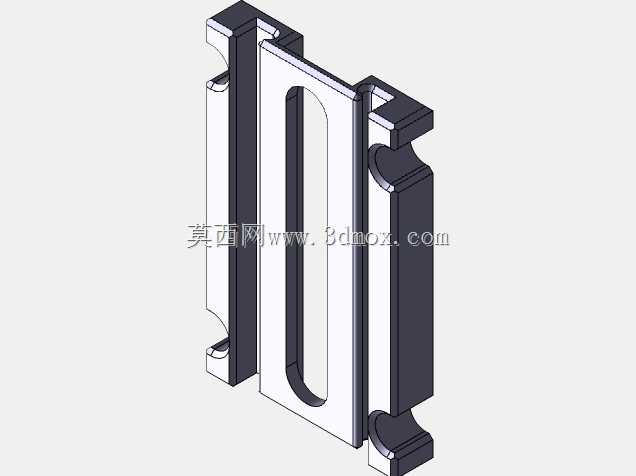

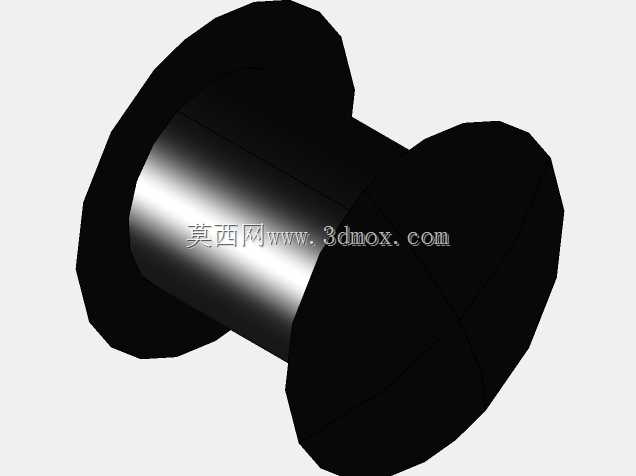

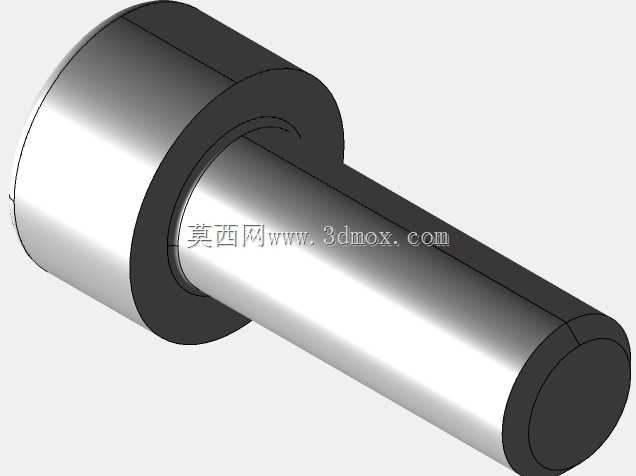

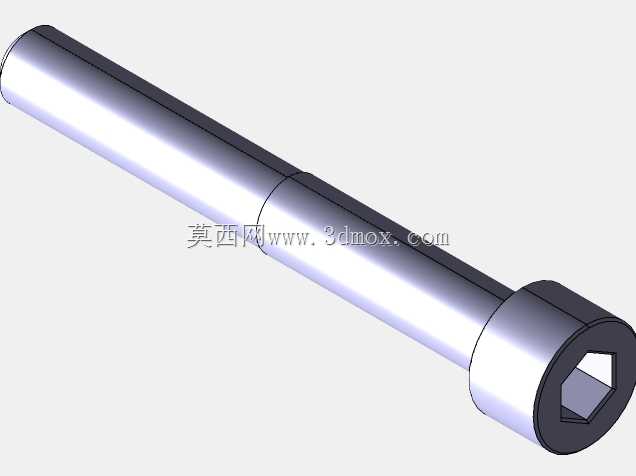

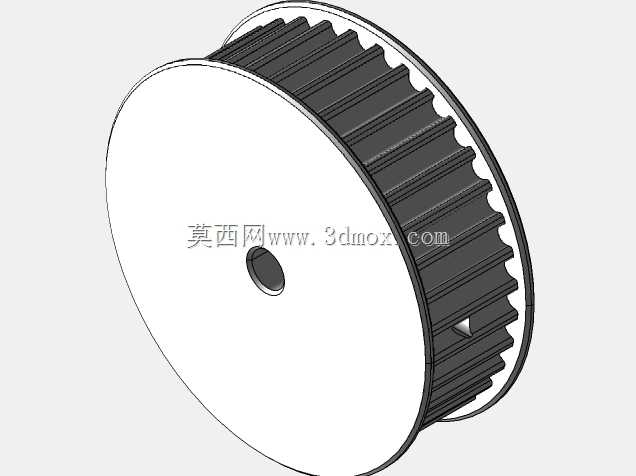

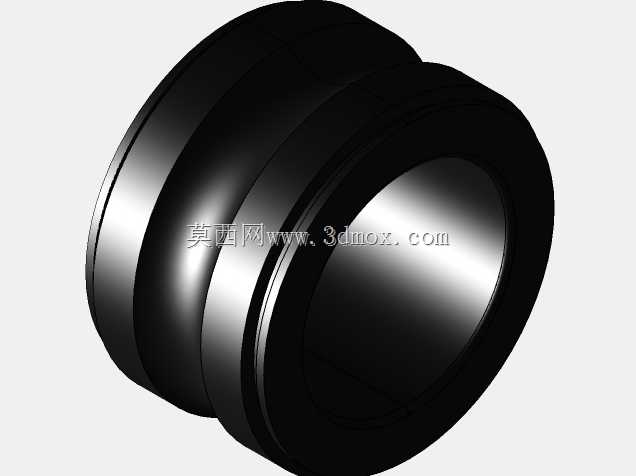

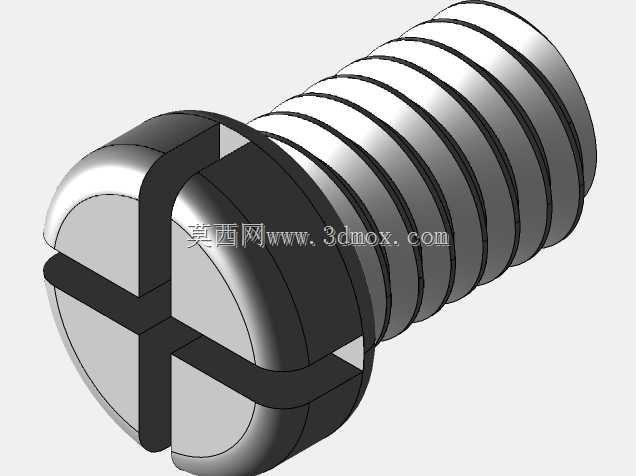

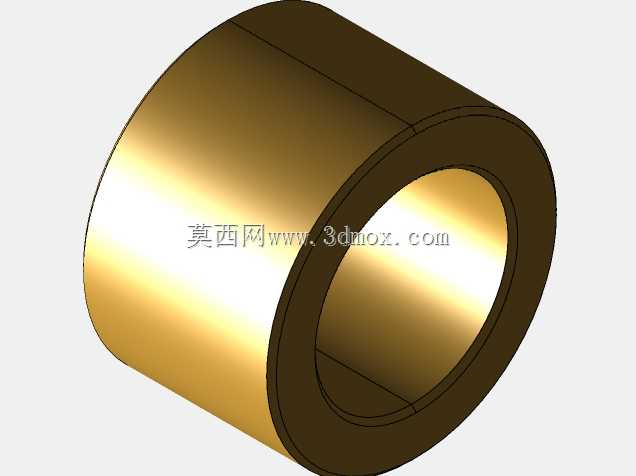

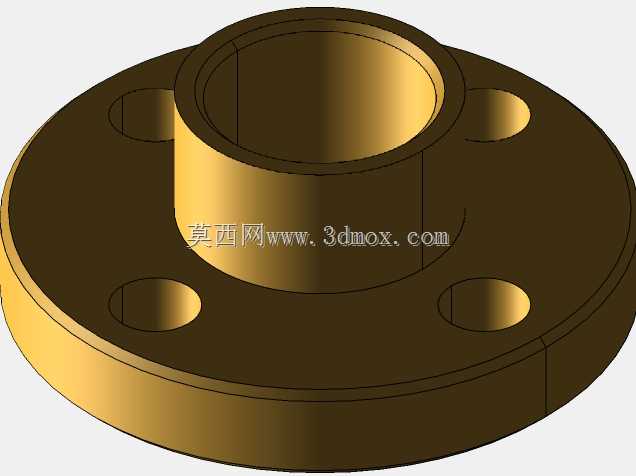

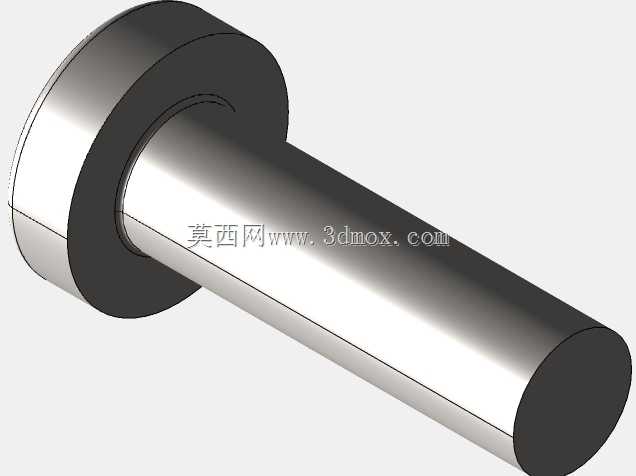

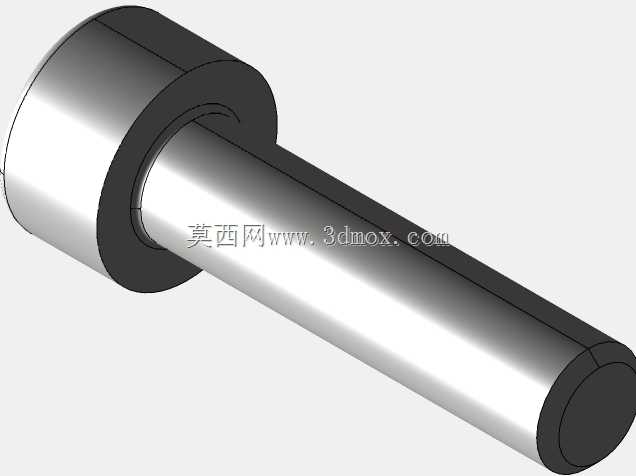

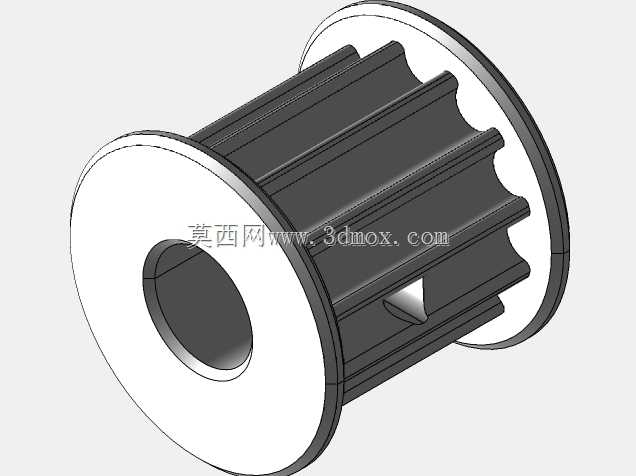

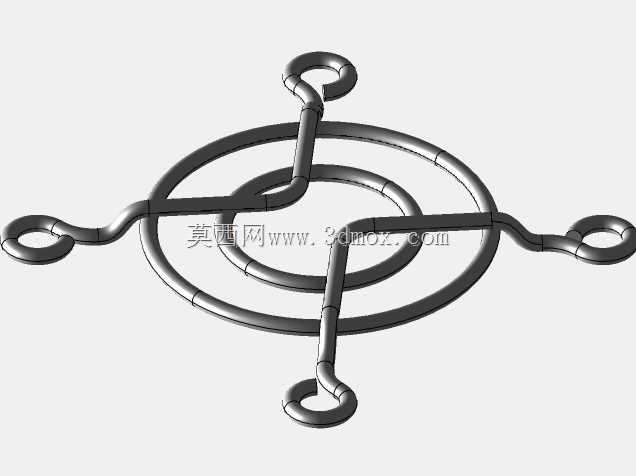

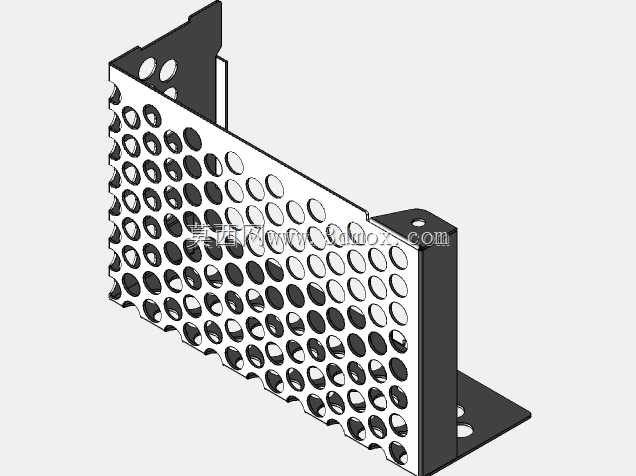

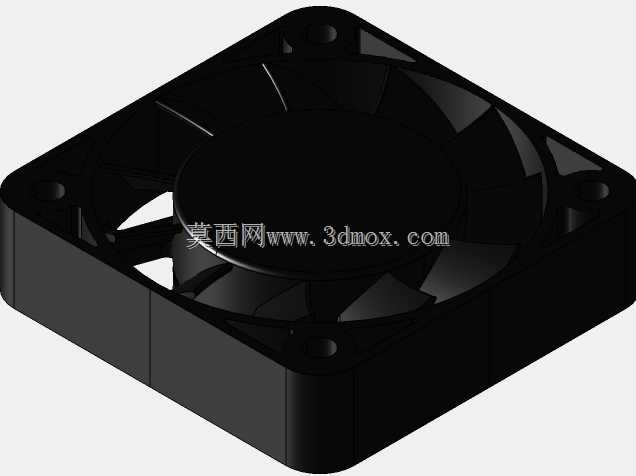

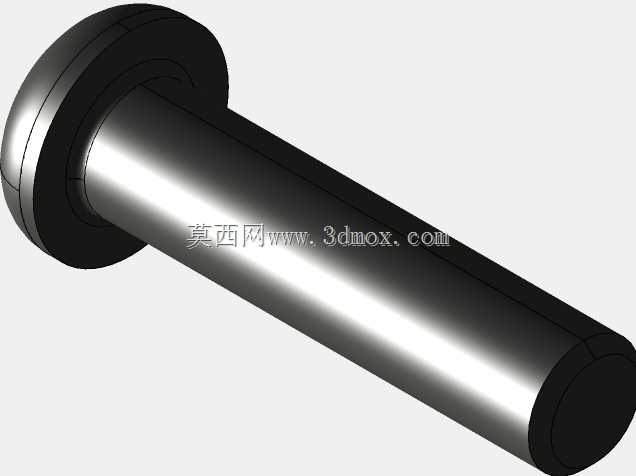

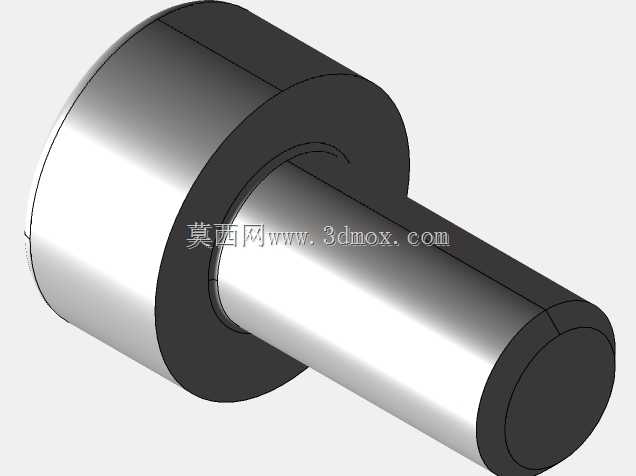

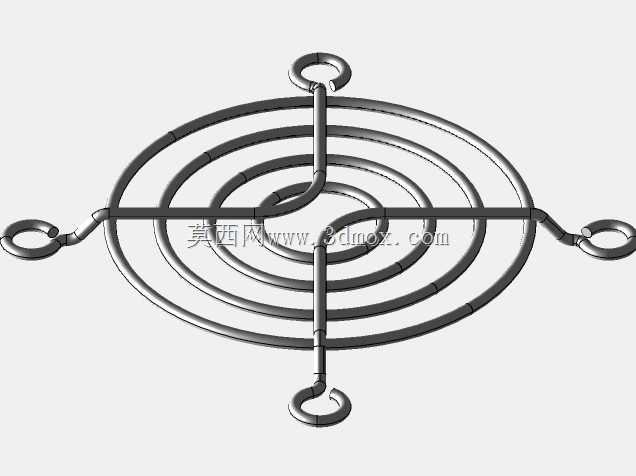

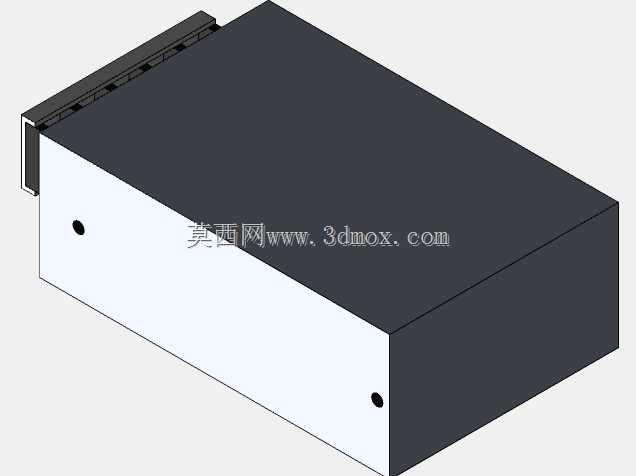

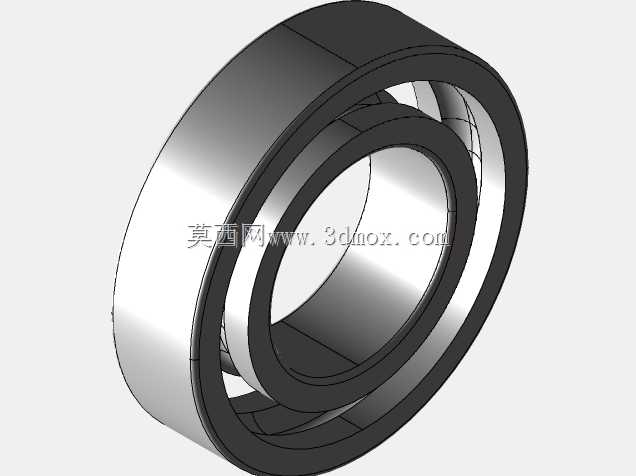

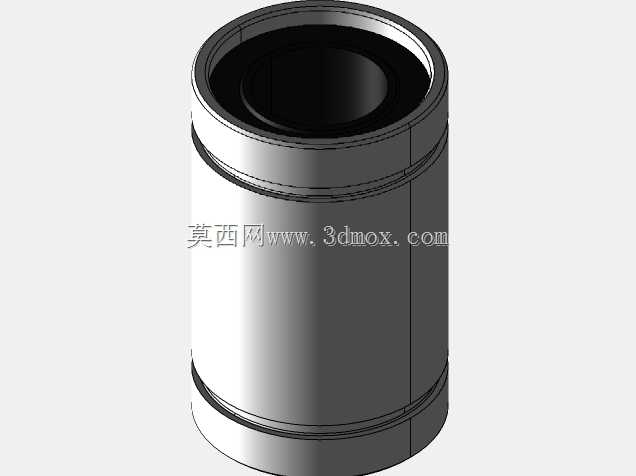

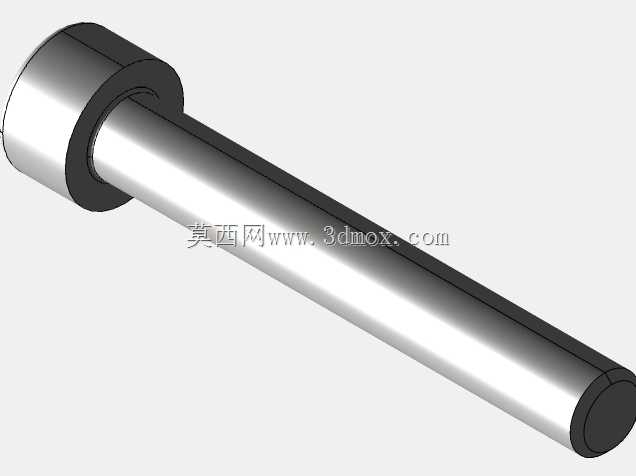

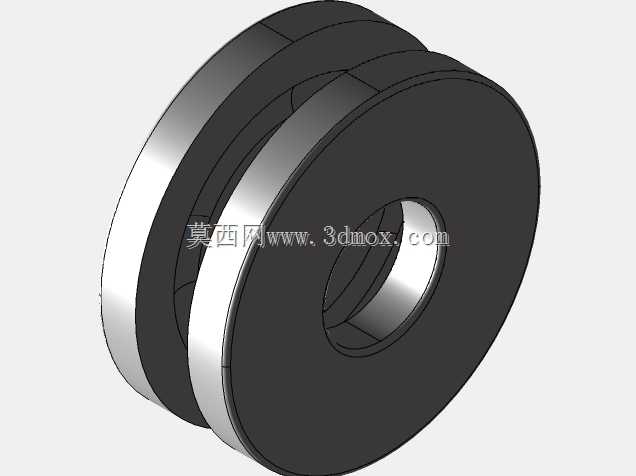

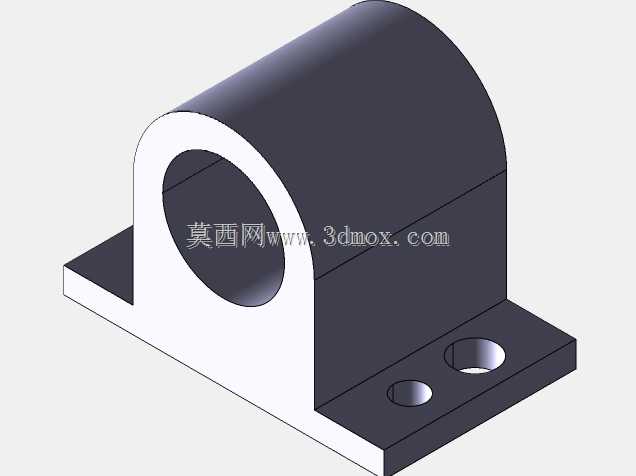

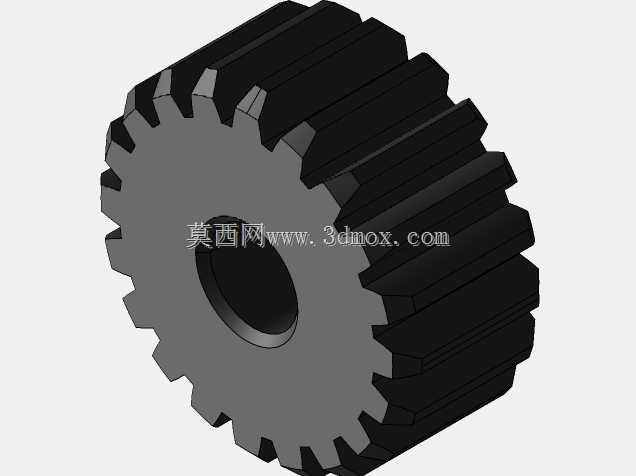

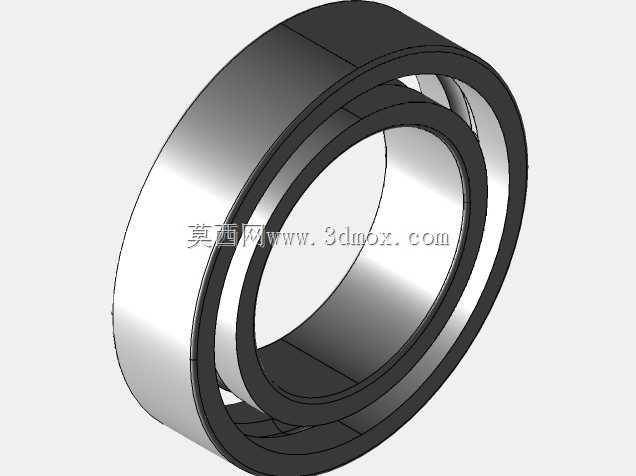

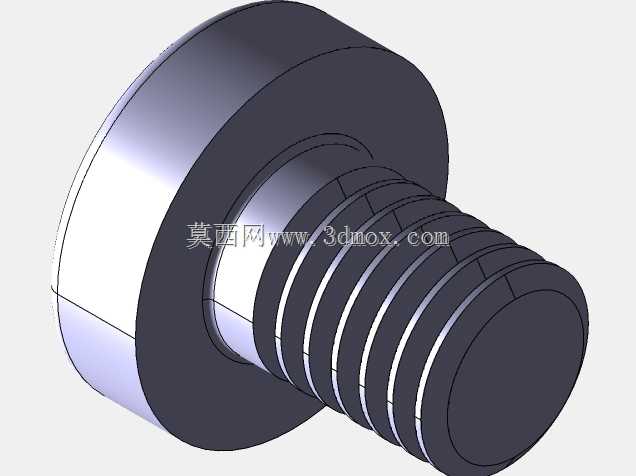

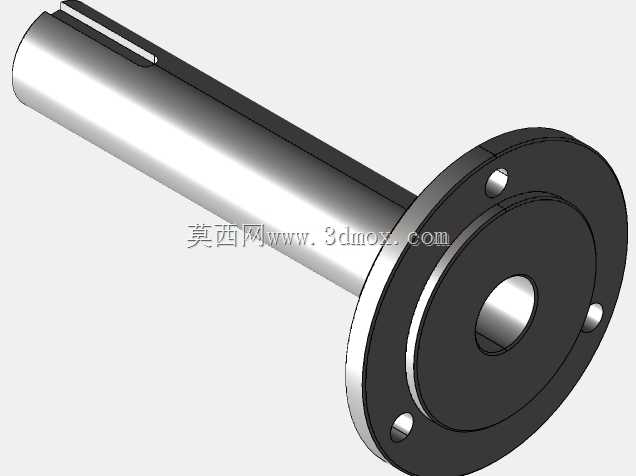

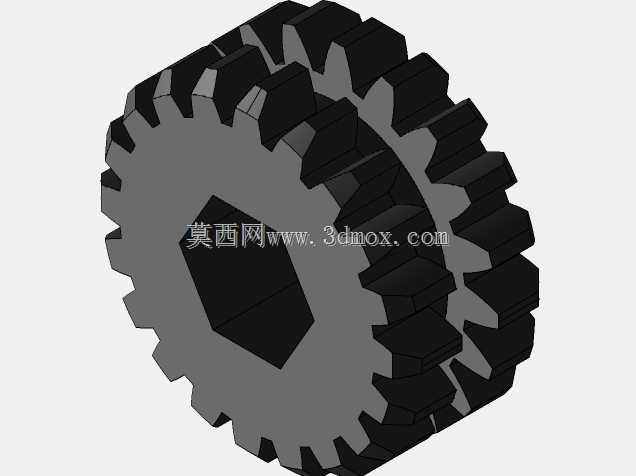

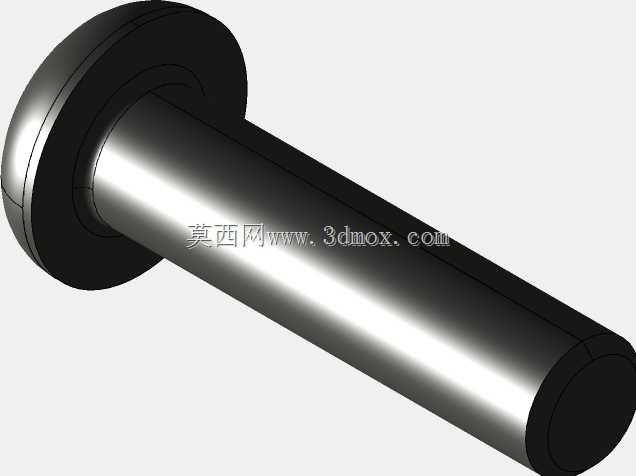

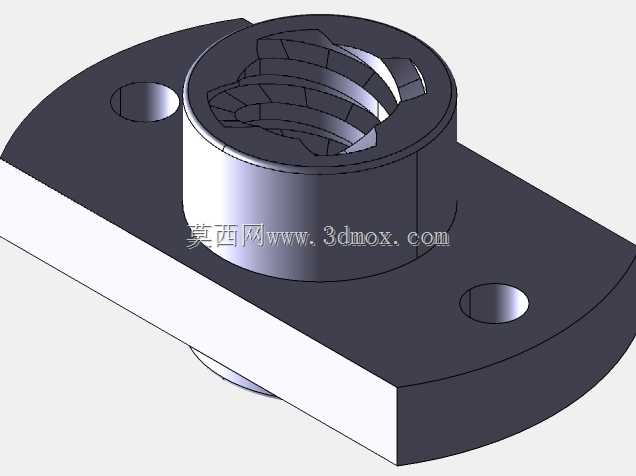

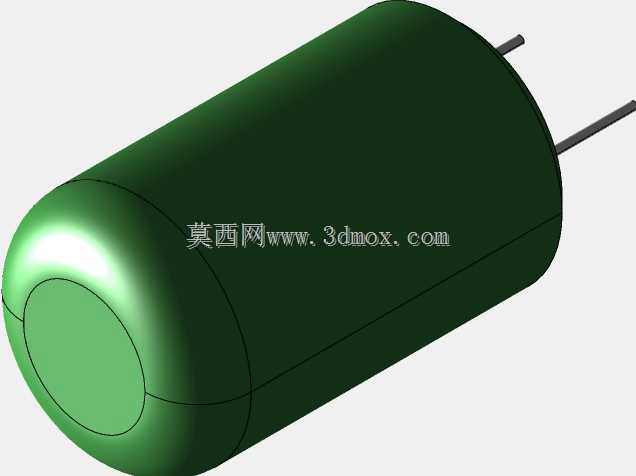

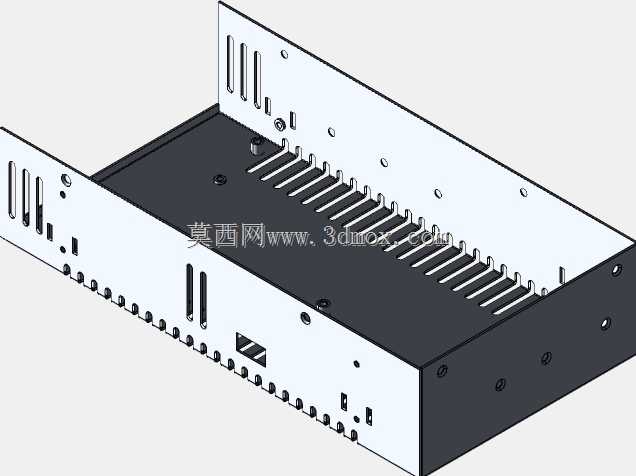

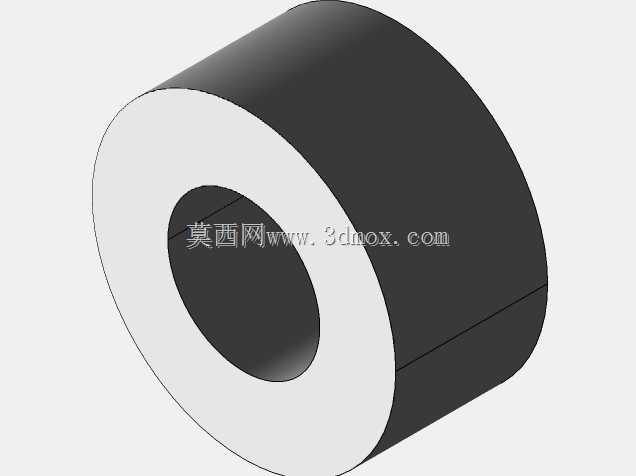

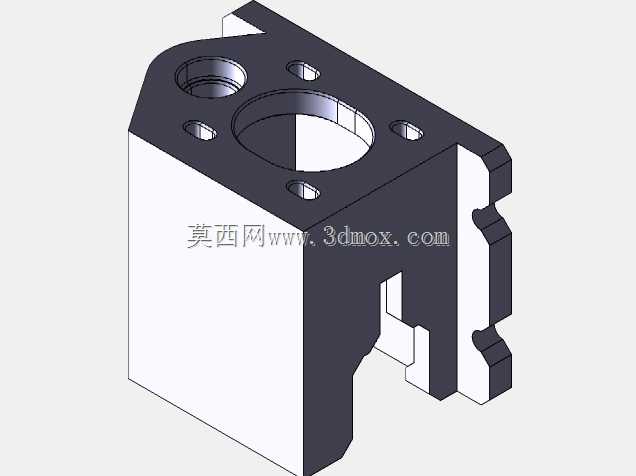

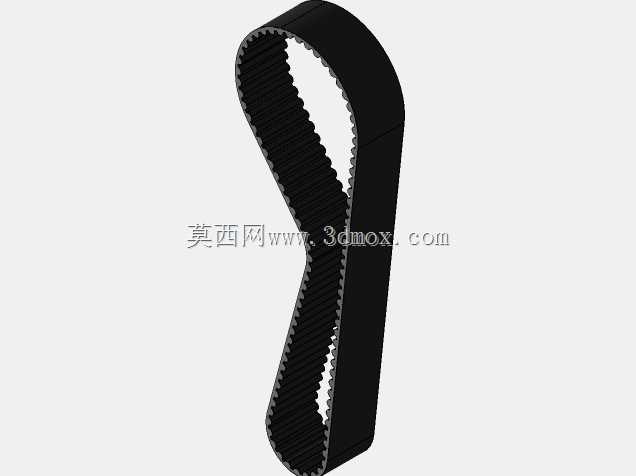

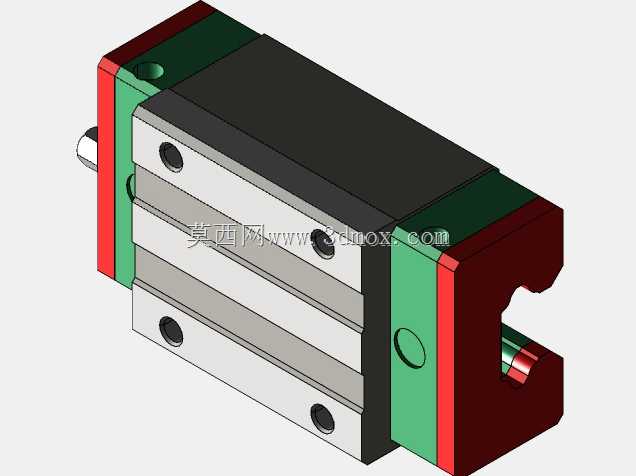

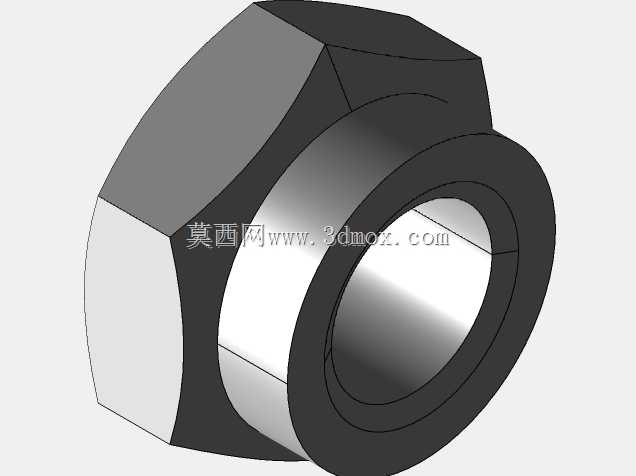

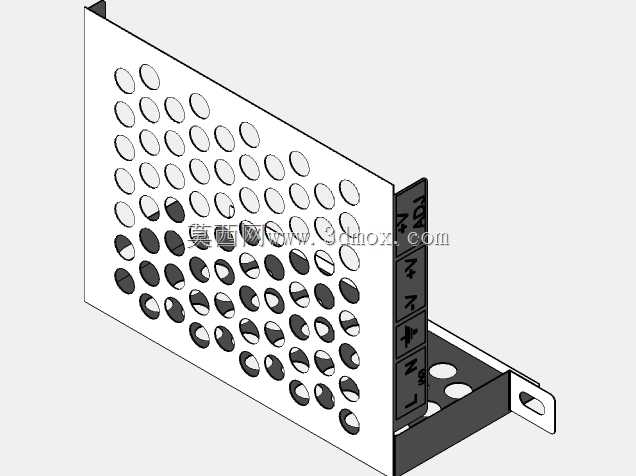

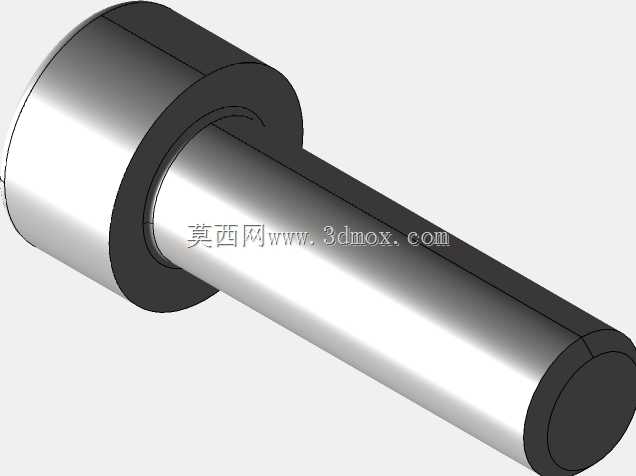

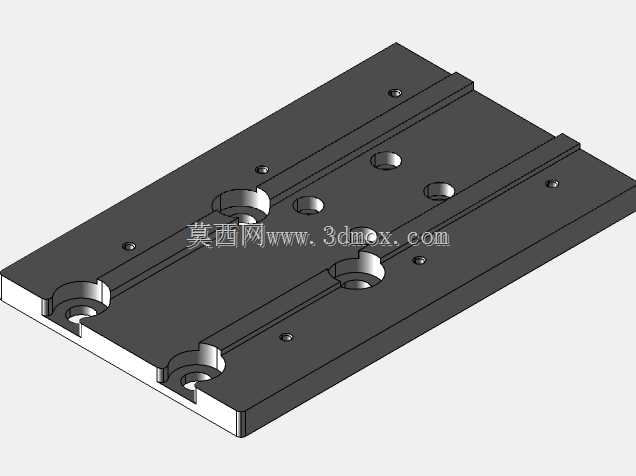

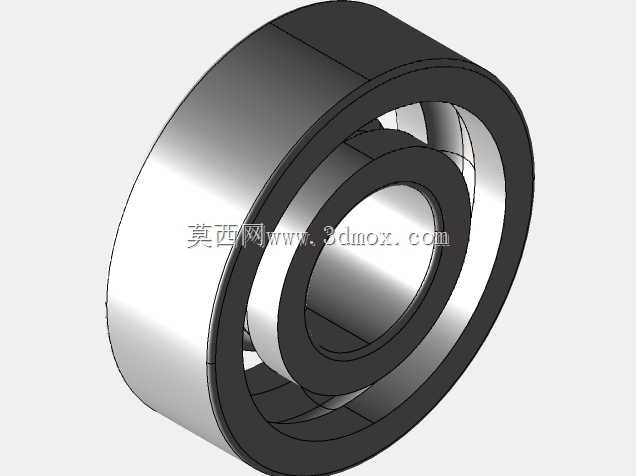

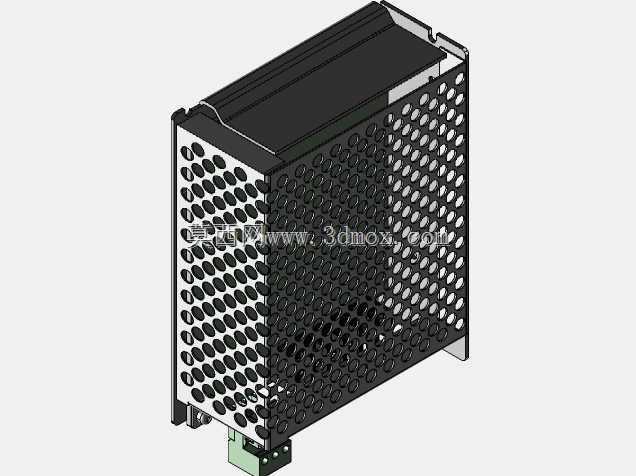

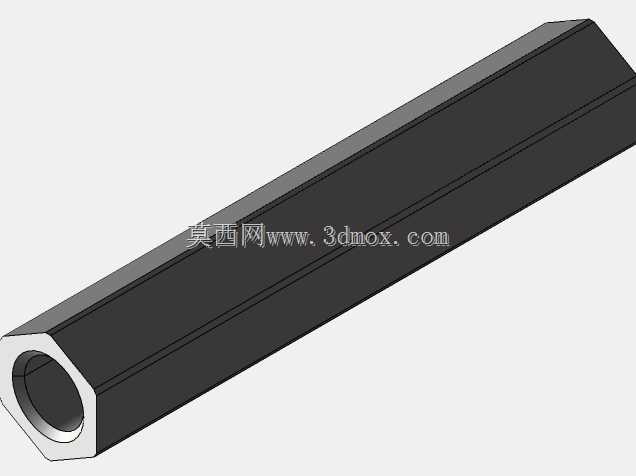

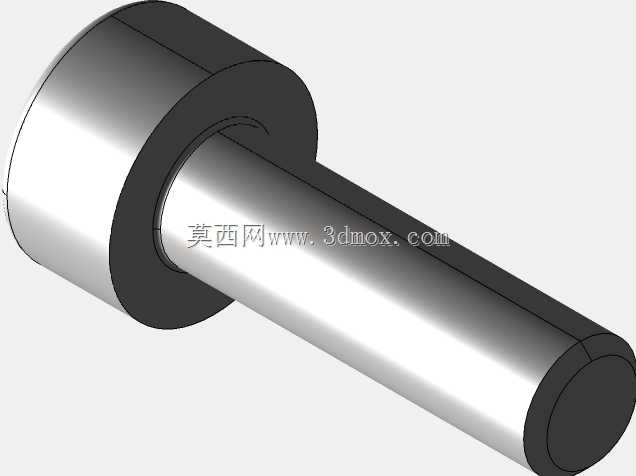

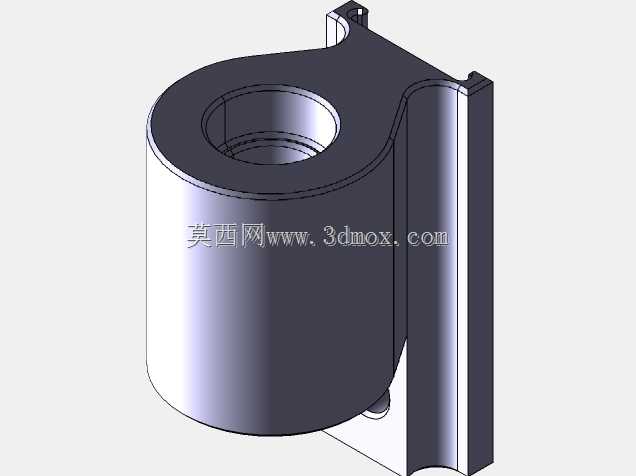

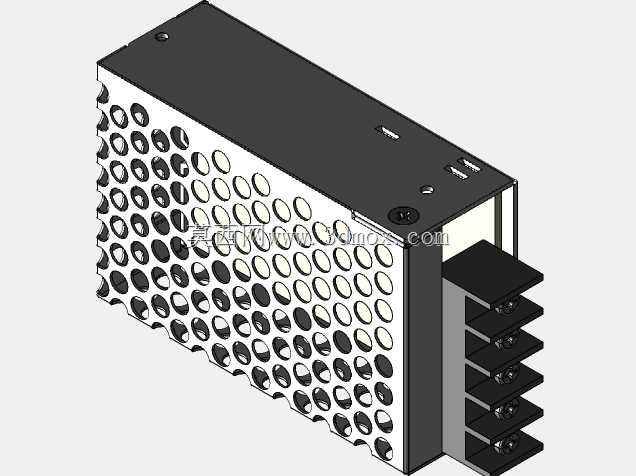

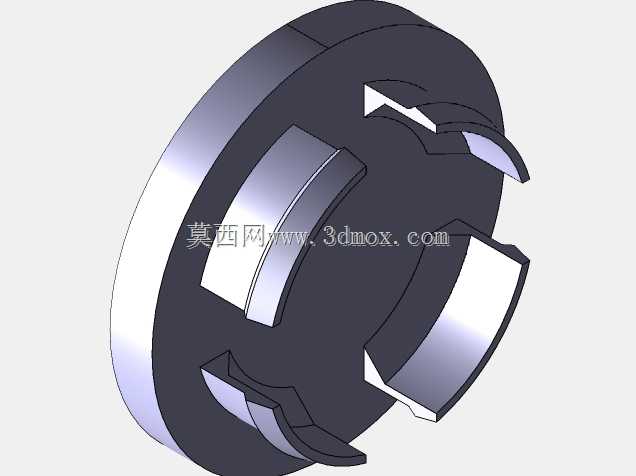

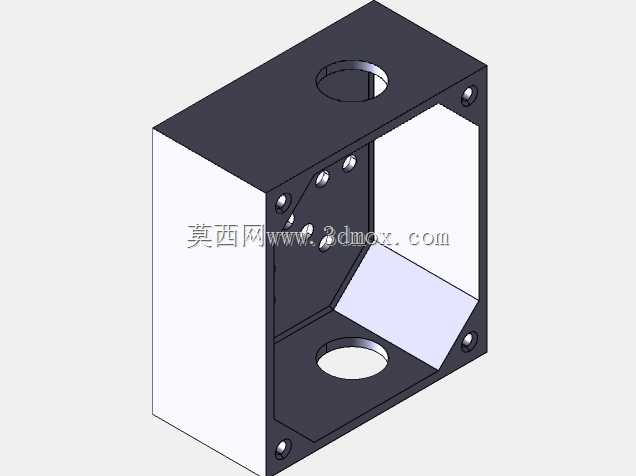

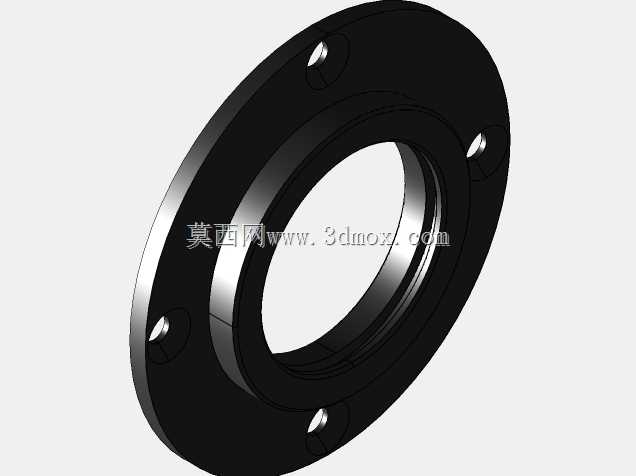

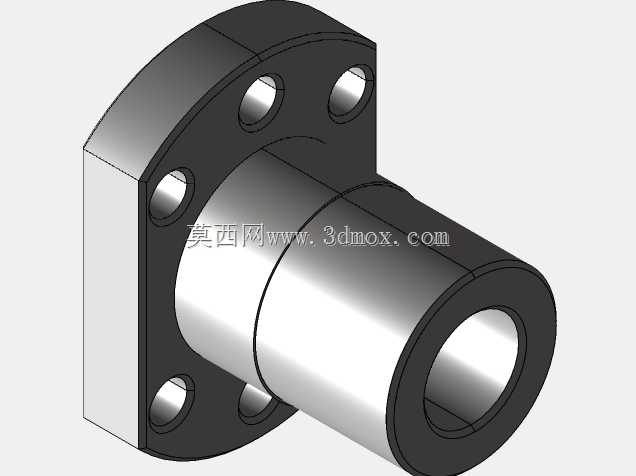

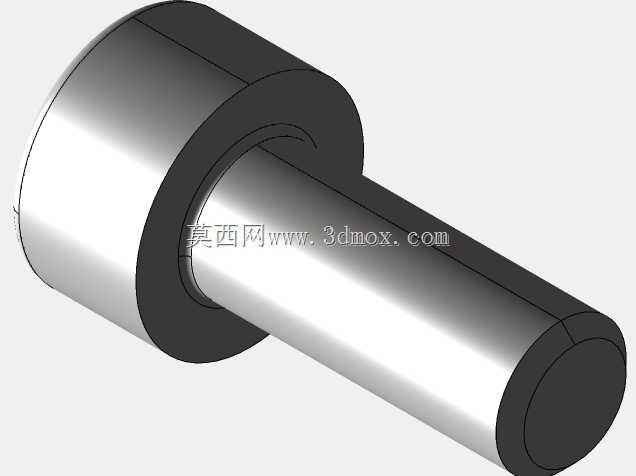

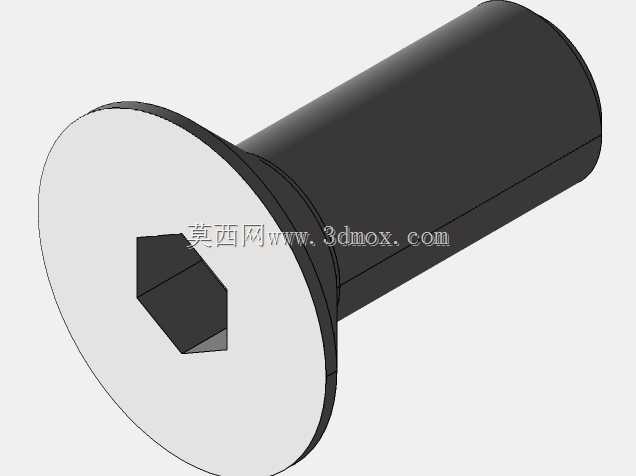

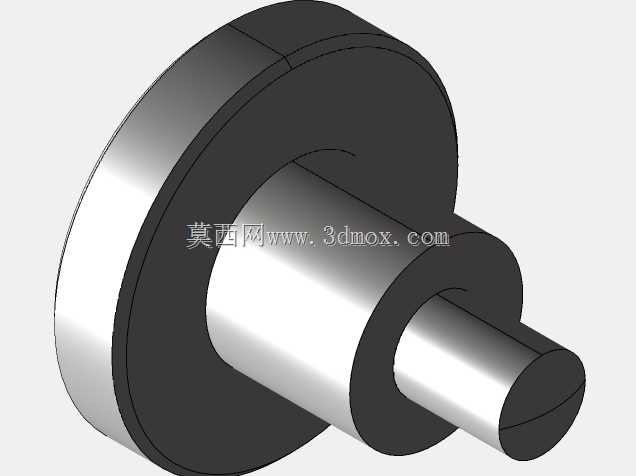

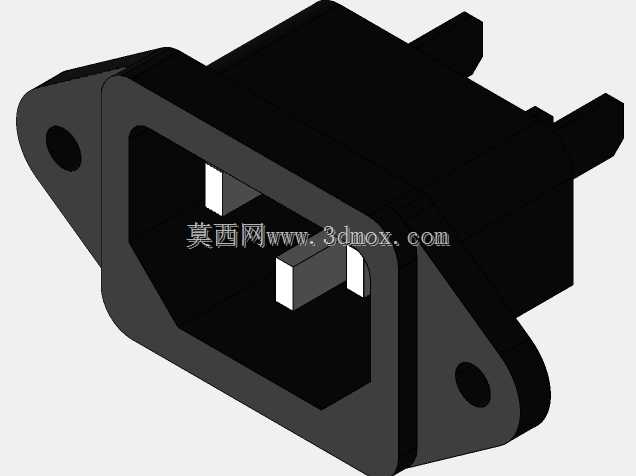

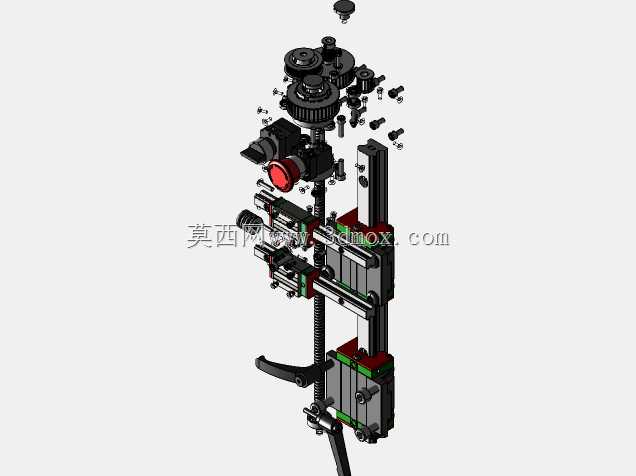

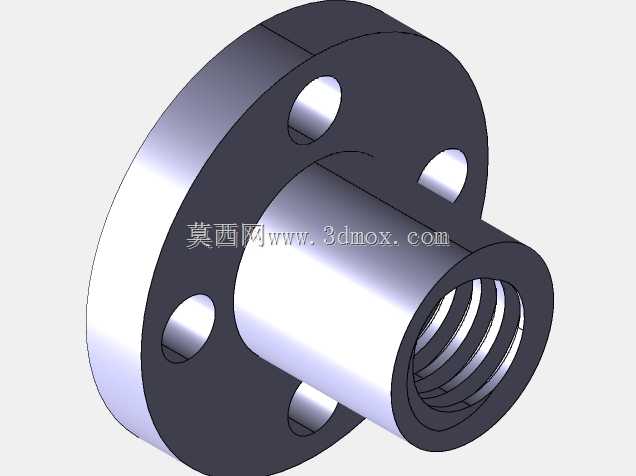

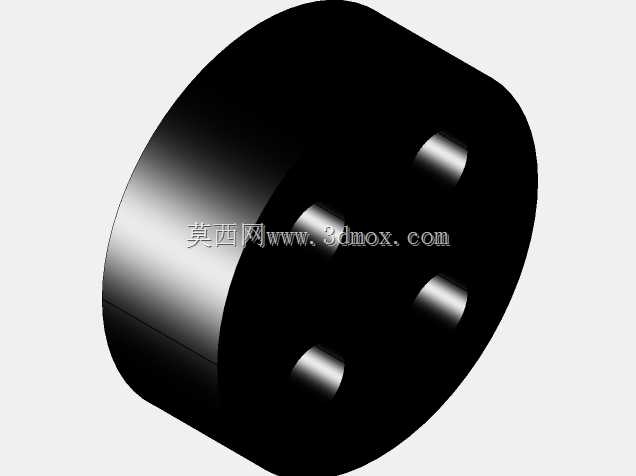

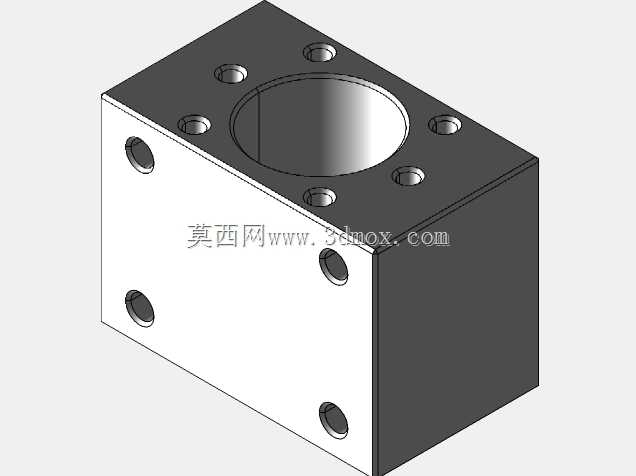

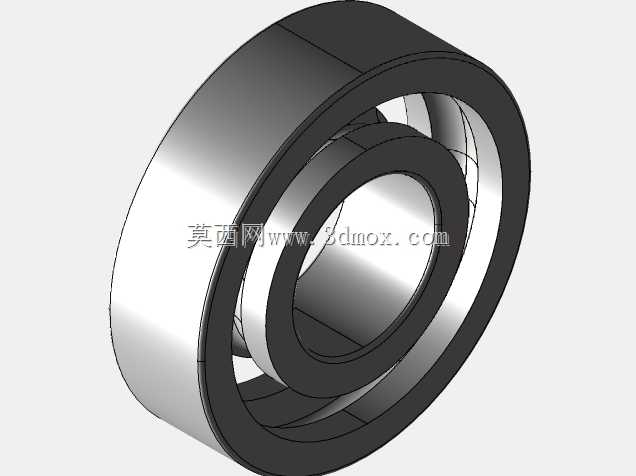

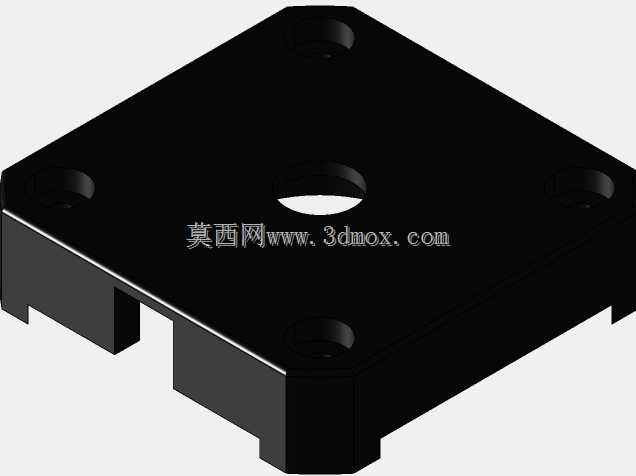

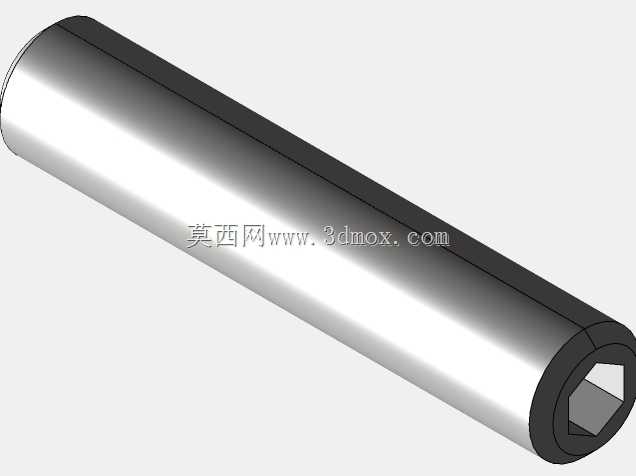

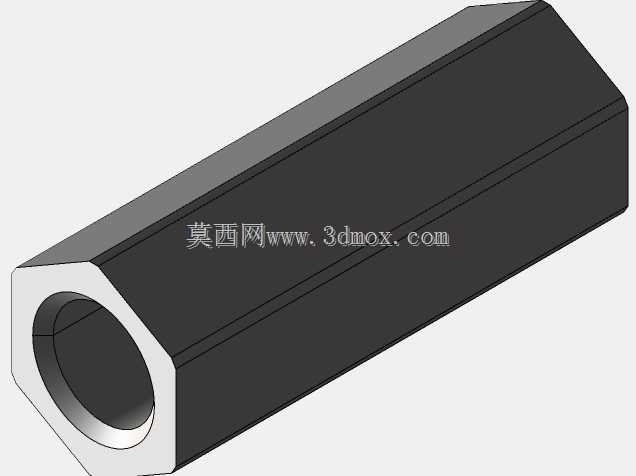

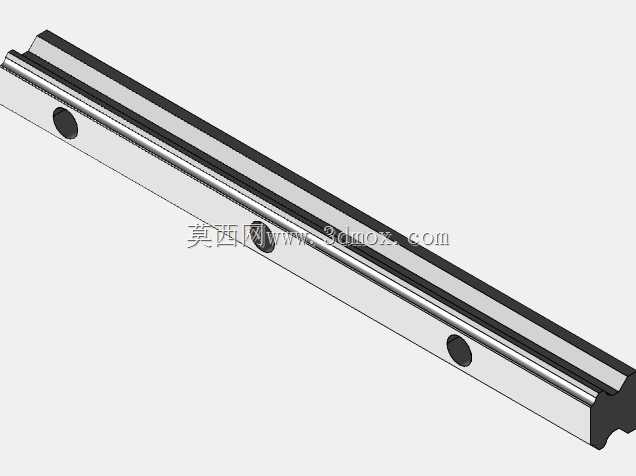

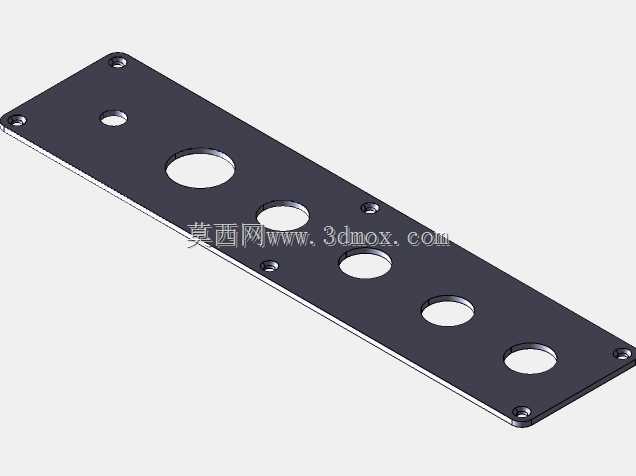

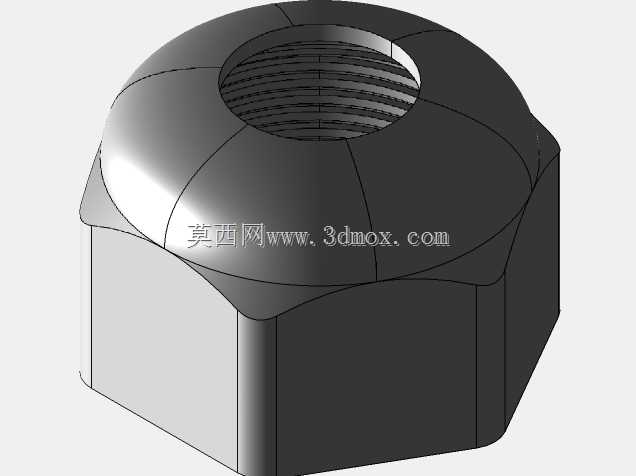

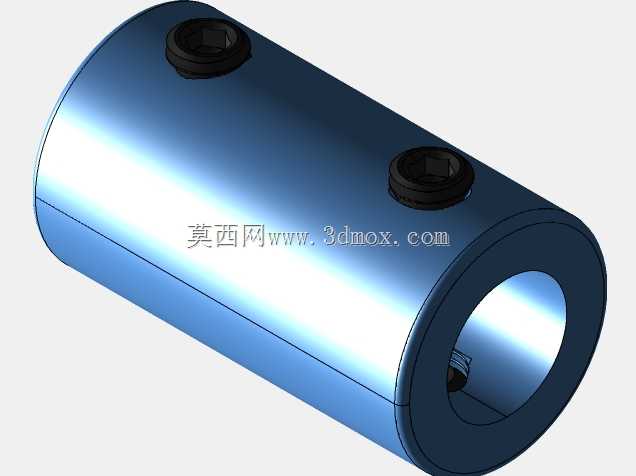

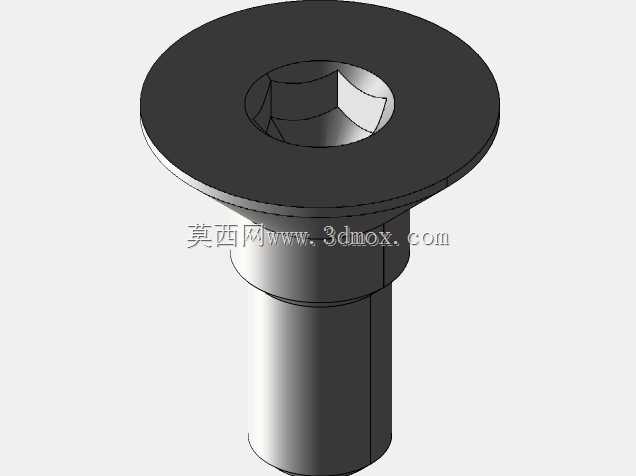

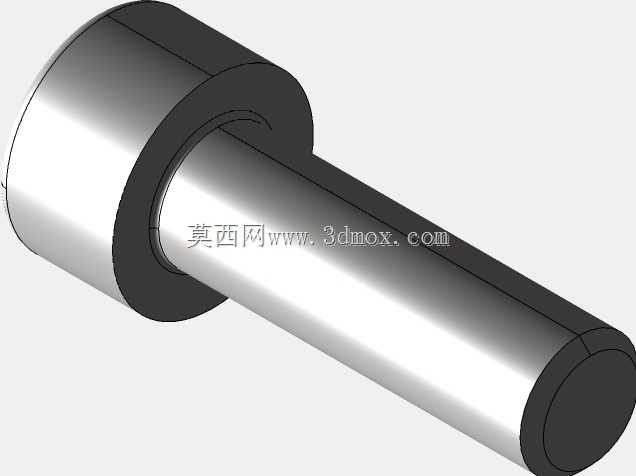

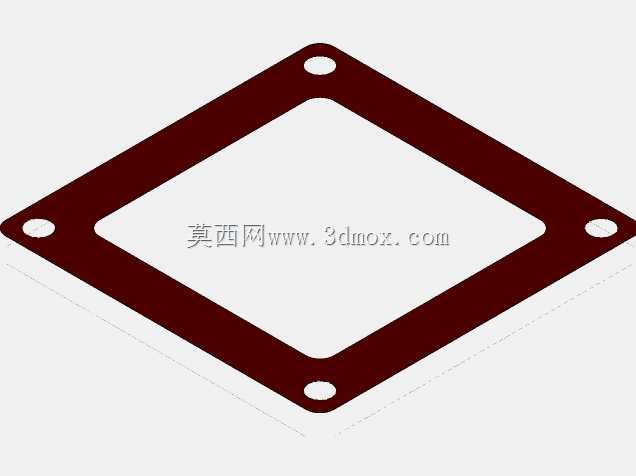

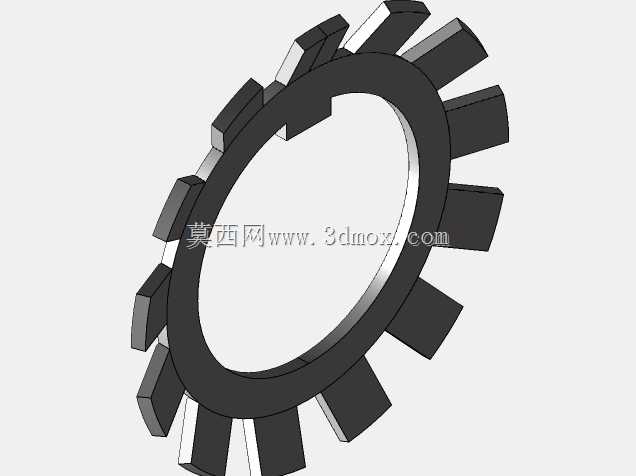

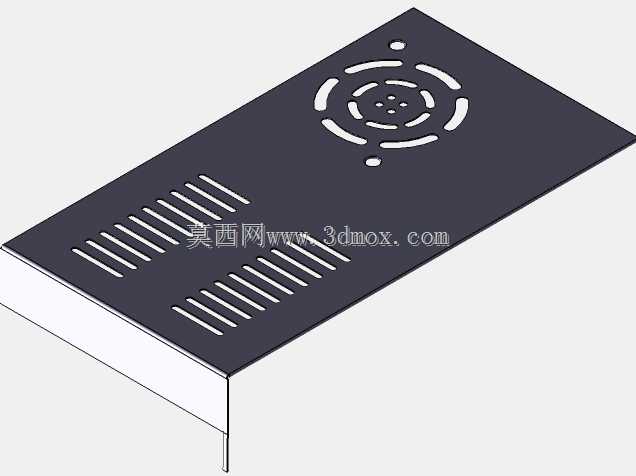

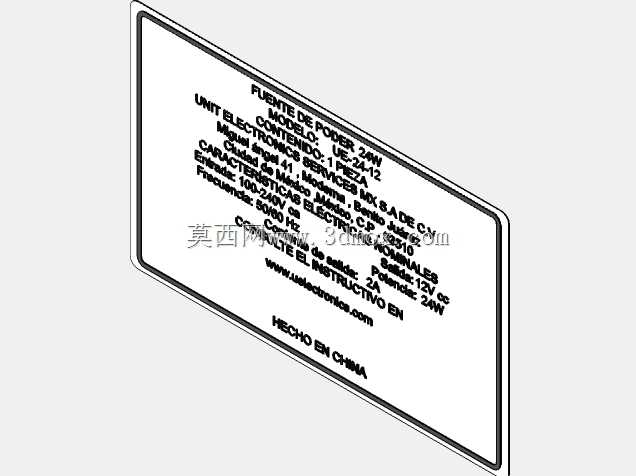

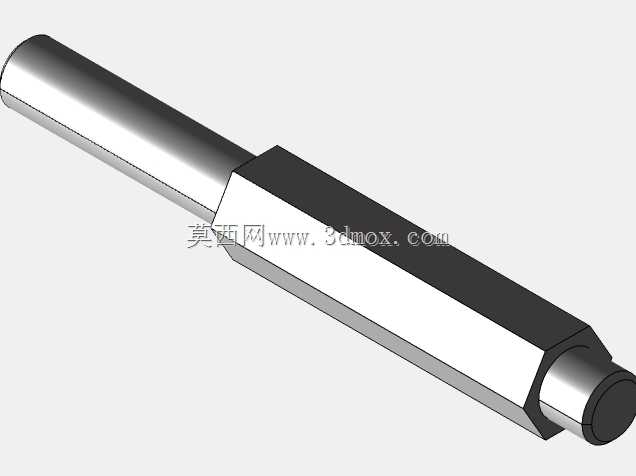

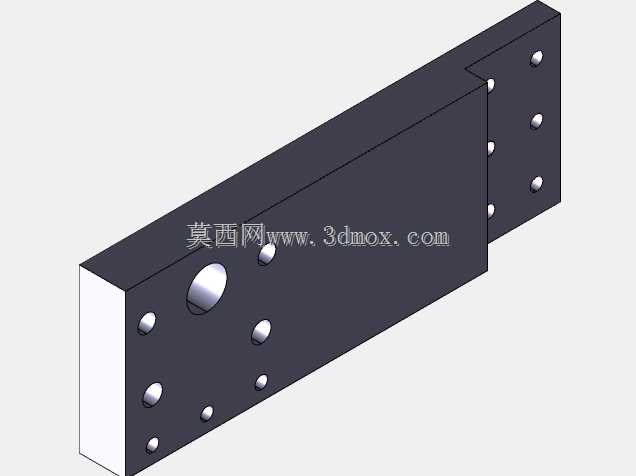

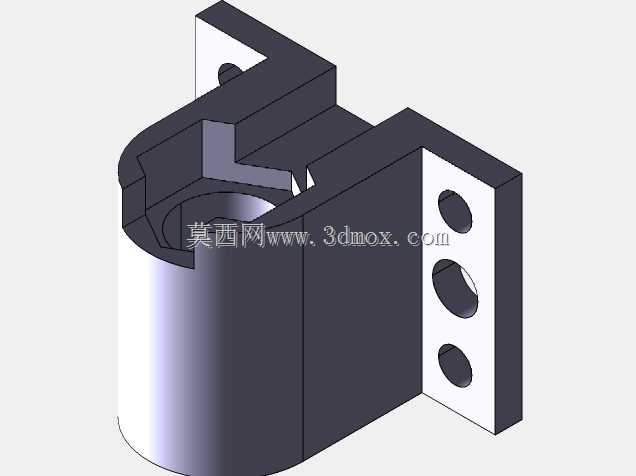

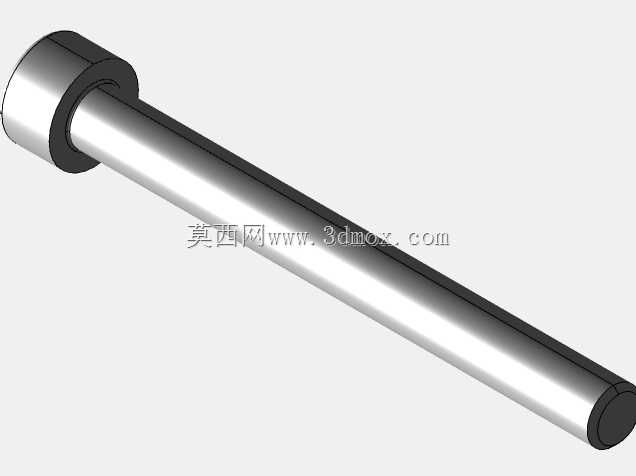

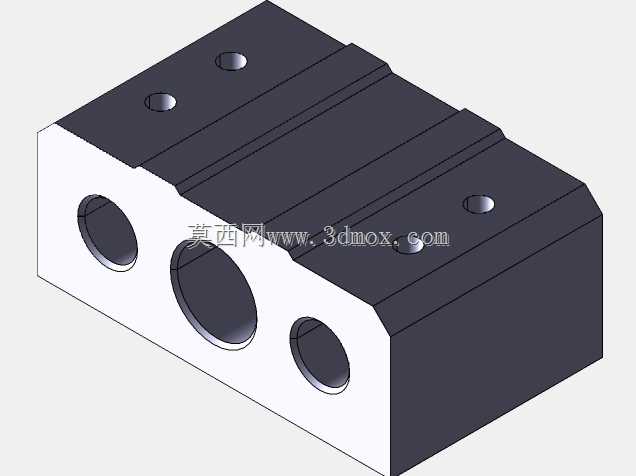

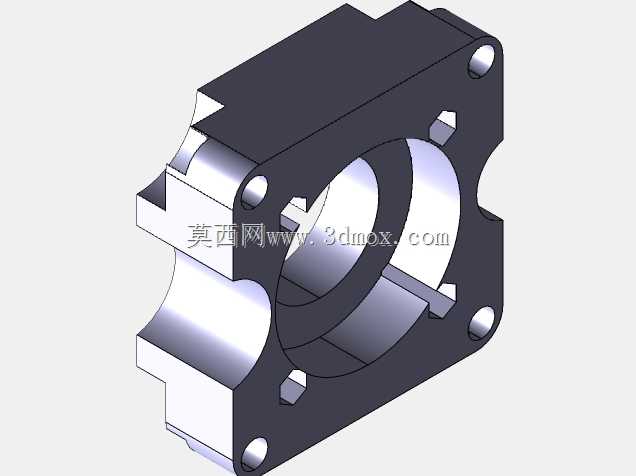

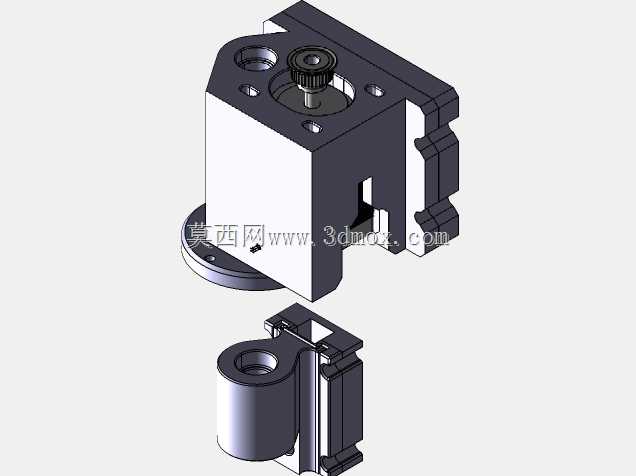

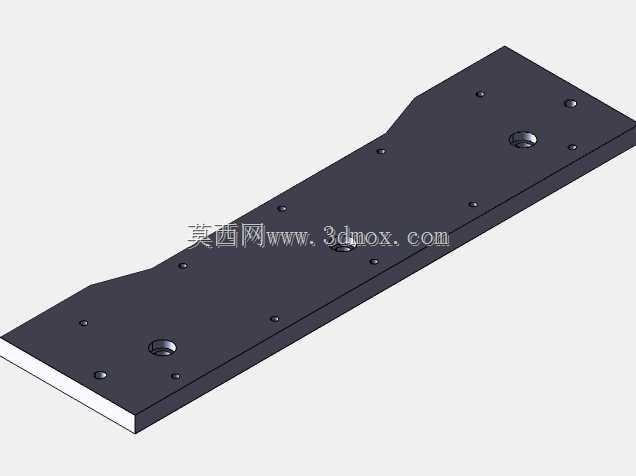

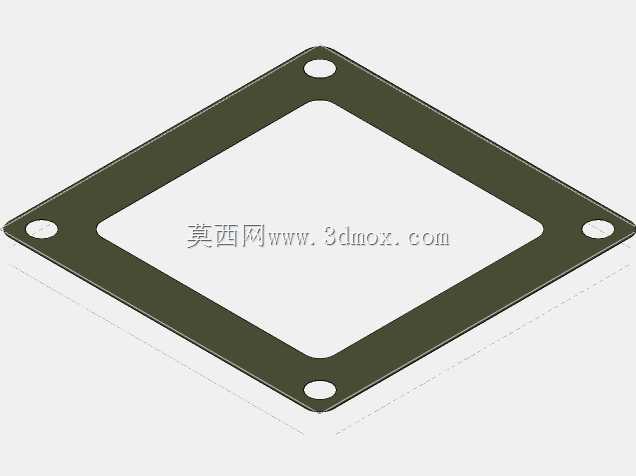

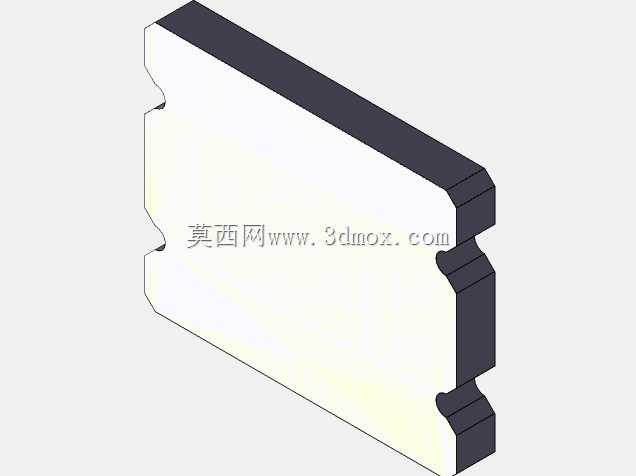

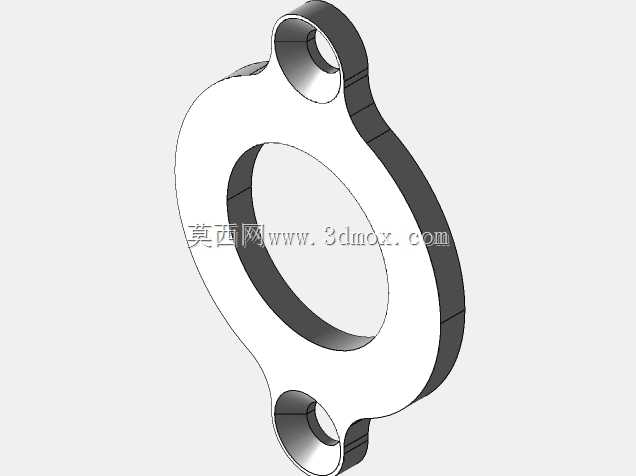

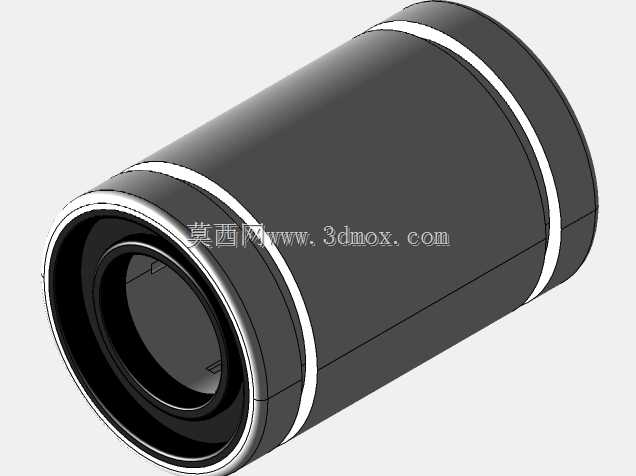

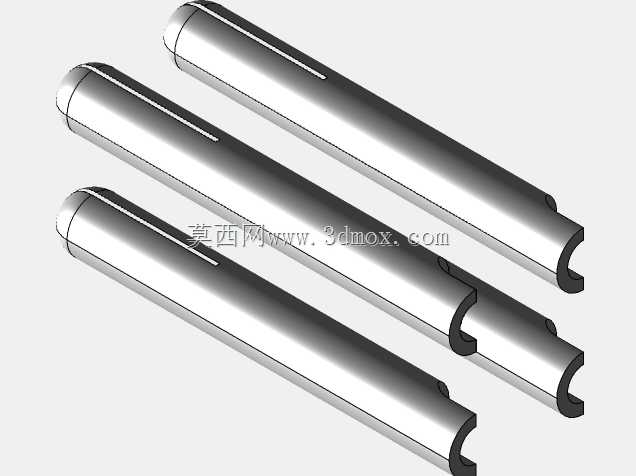

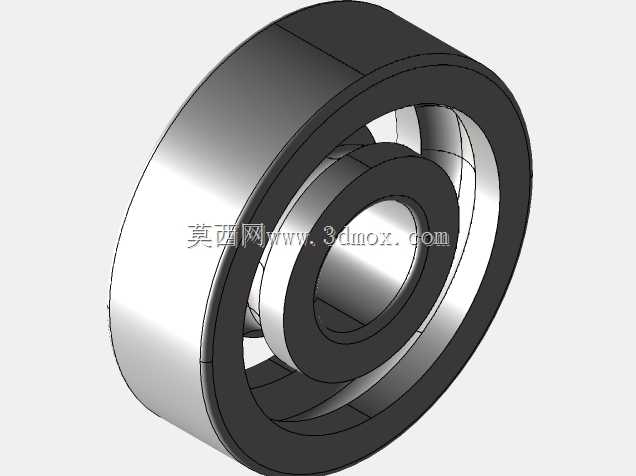

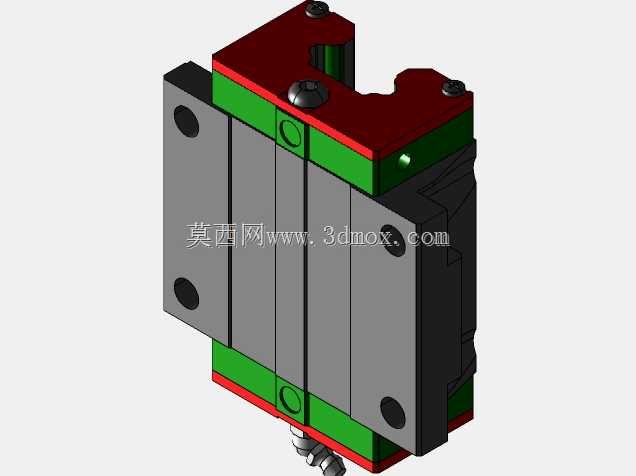

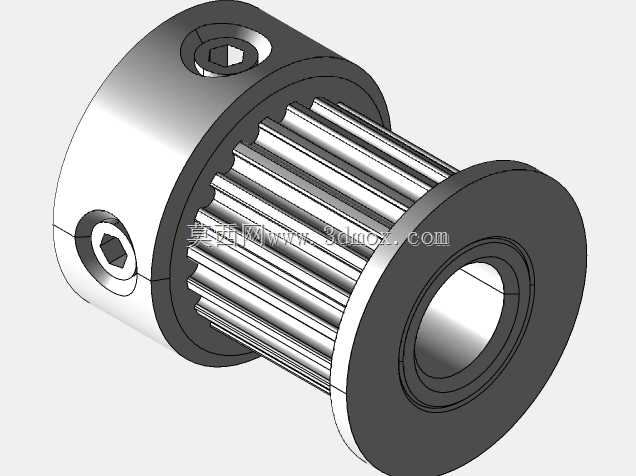

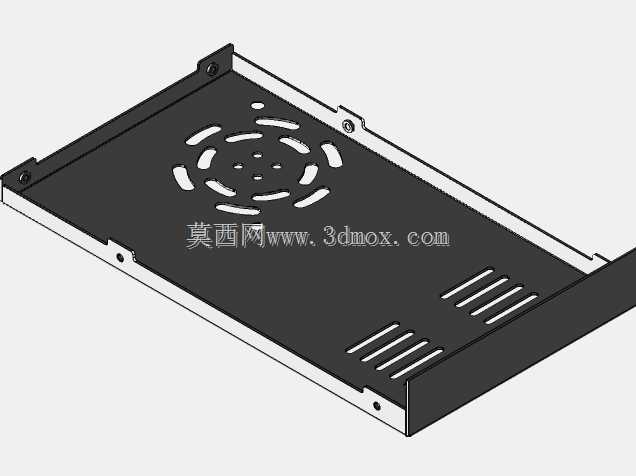

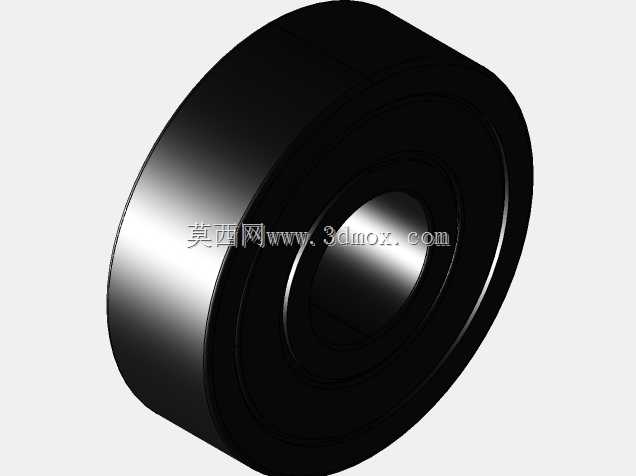

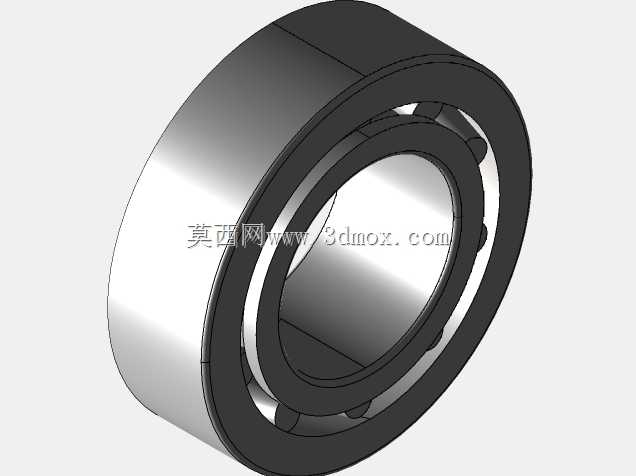

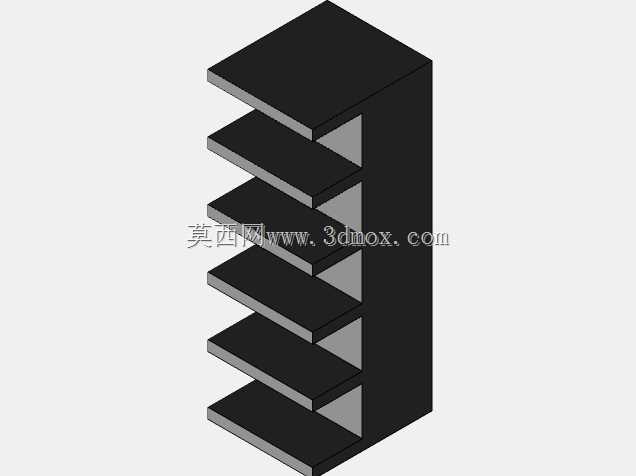

　　在结构细节上，三轴的传动部件采用了常见的线性导轨搭配滚珠丝杠的组合，传动间隙小，进给运动的响应速度快，能保证加工过程中的定位精度，满足小型零件的尺寸公差要求；电气元件的安装位预留了足够的散热空间，驱动模块、电源模块都对应框架上的通风开口位置，长时间连续加工时也能保证元件工作在合理的温度区间，不会出现过热保护停机的问题。这款设备的结构设计没有采用复杂的铸造机身，全部采用标准型材、板材拼接加工，加工门槛低，所有的安装孔位都可通过常规的钻铣、攻丝工艺完成，适合有一定加工能力的爱好者自行复刻搭建，结构上的模块化设计也方便后期根据加工需求升级主轴功率、扩展行程，或者加装冷却、集尘这类辅助功能模块。
